公布日：2022.12.02
申請日：2022.07.28
分類號：C02F1/72(2006.01)I
摘要
本發明屬于污水處理技術領域，公開了一種推流式多點投加芬頓氧化處理污水的裝置和方法。該裝置包括芬頓催化氧化池、加藥單元和反沖洗單元；芬頓催化氧化池內依次交替分格設置有藥劑混合區和反應區，藥劑混合區和反應區均為多個；每個反應區與其前部設置的藥劑混合區之間用第一隔板隔開，每個反應區與其后部設置的藥劑混合區之間用第二隔板隔開；加藥單元用于向芬頓催化氧化池中投加藥劑；反沖洗單元用于清洗可調節催化劑承托層上設置的催化劑。本發明采用多點投加方式，減少了芬頓反應藥劑投加量，降低運行成本，并提高了羥基自由基的利用效率以及有機物去除率。
權利要求書
1.一種推流式多點投加芬頓氧化處理污水的裝置，其特征在于，該裝置包括芬頓催化氧化池、加藥單元和反沖洗單元；所述芬頓催化氧化池內依次交替分格設置有藥劑混合區和反應區，所述藥劑混合區和所述反應區均為多個；每個反應區與其前部設置的藥劑混合區之間用第一隔板隔開，所述第一隔板的高度低于芬頓催化氧化池的池壁高度，第一隔板頂部設置溢流堰，每個反應區與其后部設置的藥劑混合區之間用與所述池壁等高的第二隔板隔開，所述第二隔板的右部下端設有開孔；多個藥劑混合區中的第一藥劑混合區設置有所述芬頓催化氧化池的進水口；多個反應區中的最后一個反應區設置有所述芬頓催化氧化池的出水口；每個藥劑混合區內均設有攪拌器；多個反應區下部均設有錐形集泥槽，所述錐形集泥槽底部均連接排泥管線，所述錐形集泥槽上方均設有可調節催化劑承托層，所述可調節催化劑承托層上均設置有催化劑；所述加藥單元用于向所述芬頓催化氧化池中投加藥劑；所述反沖洗單元用于清洗所述可調節催化劑承托層上設置的催化劑。
2.根據權利要求1所述的推流式多點投加芬頓氧化處理污水的裝置，其中，所述藥劑混合區為柱體，其橫截面為矩形、扇形或三角形。
3.根據權利要求1所述的推流式多點投加芬頓氧化處理污水的裝置，其中，所述加藥單元包括多個加藥單元，所述多個加藥單元用于向所述多個藥劑混合區投加藥劑。
4.根據權利要求3所述的推流式多點投加芬頓氧化處理污水的裝置，其中，多個加藥單元中的第一加藥單元包括亞鐵加藥管、雙氧水加藥管、雙氧水加藥泵和亞鐵加藥泵；所述雙氧水加藥泵與所述雙氧水加藥管連接，用于向所述雙氧水加藥管輸送雙氧水；所述亞鐵加藥泵與所述亞鐵加藥管連接，用于向所述亞鐵加藥管輸送亞鐵藥劑；所述第一加藥單元的亞鐵加藥管和雙氧水加藥管均與所述第一藥劑混合區連通；多個加藥單元中的其他加藥單元均包括亞鐵加藥管和亞鐵加藥泵；所述亞鐵加藥泵與所述亞鐵加藥管連接，用于向所述亞鐵加藥管輸送亞鐵藥劑；所述其他加藥單元的亞鐵加藥管分別與多個藥劑混合區中的其他藥劑混合區連通。
5.根據權利要求3所述的推流式多點投加芬頓氧化處理污水的裝置，其中，所述加藥單元至少為四個。
6.根據權利要求1所述的推流式多點投加芬頓氧化處理污水的裝置，其中，所述反沖洗單元包括反沖洗進水管和反沖洗出水管；所述反沖洗進水管設置于每個反應區的錐形集泥槽上方和可調節催化劑承托層底部之間；多個反應區均設有反沖洗出水口，所述反沖洗出水口均與所述反沖洗出水管連通。
7.一種推流式多點投加芬頓氧化處理污水的方法，其特征在于，采用權利要求1-6中任意一項所述的推流式多點投加芬頓氧化處理污水的裝置，該方法包括如下步驟：S1：使污水通過所述芬頓催化氧化池的進水口進入所述第一藥劑混合區，與通過所述加藥單元投加的藥劑充分混合后進入第一反應區，并在第一反應區內的催化劑作用下進一步氧化，并使氧化反應過程中產生的鐵泥滑入錐形集泥槽并定期通過排泥管線排出所述裝置；S2：污水在第一反應區經過處理后依次進入其他藥劑混合區和反應區，最后通過所述芬頓催化氧化池的出水口排出所述裝置；S3：定期通過所述反沖洗單元清洗所述可調節催化劑承托層上的催化劑。
8.根據權利要求7所述的推流式多點投加芬頓氧化處理污水的方法，其中，所述污水在所述裝置內的停留時間為1.5-2.5h。
9.根據權利要求7所述的推流式多點投加芬頓氧化處理污水的方法，其中，添加到所述第一藥劑混合區中的雙氧水濃度與所述污水中COD的濃度比為1-2：1；添加到所述第一藥劑混合區中的雙氧水和亞鐵藥劑的摩爾濃度比為15-10：1；添加到所述第一藥劑混合區中的亞鐵藥劑加藥量為全部藥劑混合區的亞鐵藥劑加藥量的1/3-1/2，添加到所述其他藥劑混合區中的亞鐵藥劑加藥量相對于第一藥劑混合區中的亞鐵藥劑加藥量呈依次遞減。
10.根據權利要求7所述的推流式多點投加芬頓氧化處理污水的方法，其中，所述催化劑為鐵氧化物型催化劑，所述催化劑的投加量占所述反應區體積的1/2-3/4。
發明內容
本發明的目的是針對現有技術的不足，提出一種推流式多點投加芬頓氧化處理污水的裝置和方法。本發明采用多點投加方式，減少了芬頓反應藥劑投加量，降低運行成本，并提高了羥基自由基的利用效率以及有機物去除率。
為了實現上述目的，本發明一方面提供了一種推流式多點投加芬頓氧化處理污水的裝置，該裝置包括芬頓催化氧化池、加藥單元和反沖洗單元；
所述芬頓催化氧化池內依次交替分格設置有藥劑混合區和反應區，所述藥劑混合區和所述反應區均為多個；每個反應區與其前部設置的藥劑混合區之間用第一隔板隔開，所述第一隔板的高度低于芬頓催化氧化池的池壁高度，第一隔板頂部設置溢流堰，每個反應區與其后部設置的藥劑混合區之間用與所述池壁等高的第二隔板隔開，所述第二隔板的右部下端設有開孔；
多個藥劑混合區中的第一藥劑混合區設置有所述芬頓催化氧化池的進水口；多個反應區中的最后一個反應區設置有所述芬頓催化氧化池的出水口；
每個藥劑混合區內均設有攪拌器；多個反應區下部均設有錐形集泥槽，所述錐形集泥槽底部均連接排泥管線，所述錐形集泥槽上方均設有可調節催化劑承托層，所述可調節催化劑承托層上均設置有催化劑；
所述加藥單元用于向所述芬頓催化氧化池中投加藥劑；
所述反沖洗單元用于清洗所述可調節催化劑承托層上設置的催化劑。
在本發明中，“所述第一隔板的高度低于芬頓催化氧化池的池壁高度”的目的是使得進入所述芬頓催化氧化池的藥劑混合區的污水水流可從第一隔板頂部溢流堰推流至其后部設置的反應區。
在本發明中，定期利用所述反沖洗單元清洗所述可調節催化劑承托層上設置的催化劑，防止鐵泥堵塞催化劑。

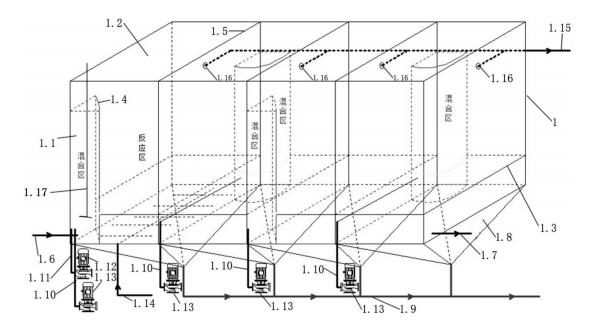

在本發明中，如圖1所示，所述錐形集泥槽便于鐵泥的堆積和排空。
根據本發明，優選地，所述藥劑混合區為柱體，其橫截面為矩形、扇形或三角形。
在本發明中，所述藥劑混合區和所述反應區的數量相同，均至少為四個。
根據本發明，優選地，所述加藥單元包括多個加藥單元，所述多個加藥單元用于向所述多個藥劑混合區投加藥劑；
多個加藥單元中的第一加藥單元包括亞鐵加藥管、雙氧水加藥管、雙氧水加藥泵和亞鐵加藥泵；所述雙氧水加藥泵與所述雙氧水加藥管連接，用于向所述雙氧水加藥管輸送雙氧水；所述亞鐵加藥泵與所述亞鐵加藥管連接，用于向所述亞鐵加藥管輸送亞鐵藥劑；所述第一加藥單元的亞鐵加藥管和雙氧水加藥管均與所述第一藥劑混合區連通；
多個加藥單元中的其他加藥單元均包括亞鐵加藥管和亞鐵加藥泵；所述亞鐵加藥泵與所述亞鐵加藥管連接，用于向所述亞鐵加藥管輸送亞鐵藥劑；所述其他加藥單元的亞鐵加藥管分別與多個藥劑混合區中的其他藥劑混合區連通。
在本發明中，“雙氧水在第一藥劑混合區一次投加，亞鐵在所設置的多個藥劑混合區分批多點投加”其作用在于：雙氧水和亞鐵在一點投加時，芬頓反應產生羥基自由基較有機物過量，造成羥基自由基參與副反應過多，氧化效率降低；亞鐵多點投加時，芬頓反應產生的羥基自由基較有機物不足，有利于提高羥基自由基的利用效率，提高有機物去除率，同時減少芬頓反應藥劑投加量，降低運行成本。
在本發明中，所述“亞鐵藥劑”為硫酸亞鐵或通過生物處理鐵泥還原的亞鐵。
根據本發明，優選地，所述加藥單元至少為四個。
根據本發明，優選地，所述反沖洗單元包括反沖洗進水管和反沖洗出水管；
所述反沖洗進水管設置于每個反應區中的錐形集泥槽上方和可調節催化劑承托層底部之間；
多個反應區均設有反沖洗出水口，所述反沖洗出水口均與所述反沖洗出水管連通。
本發明另一方面提供了一種推流式多點投加芬頓氧化處理污水的方法，該方法包括如下步驟：
S1：使污水通過所述芬頓催化氧化池的進水口進入所述第一藥劑混合區，與通過所述加藥單元投加的藥劑充分混合后進入第一反應區，并在第一反應區內的催化劑作用下進一步氧化，并使氧化反應過程中產生的鐵泥滑入錐形集泥槽并定期通過排泥管線排出所述裝置；
S2：污水在第一反應區經過處理后依次進入其他藥劑混合區和反應區，最后通過所述芬頓催化氧化池的出水口排出所述裝置；
S3：定期通過所述反沖洗單元清洗所述可調節催化劑承托層上的催化劑。
根據本發明，優選地，所述污水在所述裝置內的停留時間為1.5-2.5h。
根據本發明，優選地，添加到所述第一藥劑混合區中的雙氧水濃度與所述污水中COD的濃度比為1-2：1。
根據本發明，優選地，添加到所述第一藥劑混合區中的雙氧水和亞鐵藥劑的摩爾濃度比為15-10：1。
根據本發明，優選地，添加到所述第一藥劑混合區中的亞鐵藥劑加藥量為全部藥劑混合區的亞鐵藥劑加藥量的1/3-1/2，添加到所述其他藥劑混合區中的亞鐵藥劑加藥量相對于第一藥劑混合區中的亞鐵藥劑加藥量呈依次遞減。在本發明中，作為優選方案，“依次遞減”的“每一項與它的前一項的差值”根據進水水質調整。
根據本發明，優選地，所述催化劑為鐵氧化物型催化劑，所述催化劑的投加量占所述反應區體積的1/2-3/4。
本發明的技術方案的有益效果如下：
(1)本發明采用多點投加方式，雙氧水在第一藥劑混合區一次投加，亞鐵在所設置的多個藥劑混合區分批投加，減少了芬頓反應藥劑投加量，降低運行成本，并提高了羥基自由基的利用效率以及有機物去除率。
(2)本發明通過可調節催化劑承托層，根據進水水質調整催化劑投加量，提高芬頓反應的效率，提高COD的去除率。
（發明人：李彥剛;金秋燕;張樹軍;李尚坤;張文珍;王佳偉;白宇;李燁;陳沉;程曉菁）
