公布日：2022.11.04
申請日：2022.08.05
分類號：C02F9/02(2006.01)I;B01D29/03(2006.01)I;B01D29/50(2006.01)I;B01D29/64(2006.01)I;B01D29/00(2006.01)I;C02F1/44(2006.01)I
摘要
本發明公開了工業污水多級反滲透過濾裝置，涉及水處理凈化技術領域。該工業污水多級反滲透過濾裝置，包括反滲透過濾器本體，所述反滲透過濾器本體內部嵌設有進水管，所述反滲透過濾器本體正面活動連接有密封門，所述反滲透過濾器本體內部設有清理機構，所述清理機構包括框體，所述框體滑動連接于反滲透過濾器本體內部。該工業污水多級反滲透過濾裝置，通過清理機構的設計，可以當轉動桿復位時利用轉動桿與水流進行相對運動，此時轉動桿將會逆時針轉動并且與磁吸塊相分離但依然處于磁吸范圍，從而達到轉動桿在返回復位的過程中處于不與第一過濾網表面接觸的狀態，以保證雜質不會被刮回至復位的地方，避免雜質死角的問題出現。
權利要求書

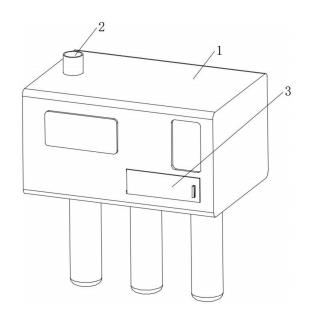

1.工業污水多級反滲透過濾裝置，包括反滲透過濾器本體(1)，其特征在于：所述反滲透過濾器本體(1)內部嵌設有進水管(2)，所述反滲透過濾器本體(1)正面活動連接有密封門(3)，所述反滲透過濾器本體(1)內部設有清理機構(4)；所述清理機構(4)包括框體(401)，所述框體(401)滑動連接于反滲透過濾器本體(1)內部，所述框體(401)內部嵌設有第一過濾網(402)，所述反滲透過濾器本體(1)內腔兩側壁均固定連接有固定板(403)，兩個所述固定板(403)底部均固定連接有第一彈簧(404)，兩個所述第一彈簧(404)底部均固定連接有第一磁吸石(405)，所述反滲透過濾器本體(1)內部兩側均固定連接有第二磁吸石(406)，所述反滲透過濾器本體(1)內腔一側壁固定連接有卡板(407)，所述反滲透過濾器本體(1)內腔前后兩側壁均固定連接有殼體(408)，兩個所述殼體(408)內部均固定連接有彈力帶(409)和球體(411)，兩個所述殼體(408)內部一端均固定連接有移動塊(410)，兩個所述移動塊(410)之間通過軸承連接有轉動桿(412)，所述轉動桿(412)外部固定連接有活動刮板(413)，所述活動刮板(413)外部設有輔助機構(5)；所述輔助機構(5)包括兩個磁吸塊(501)，兩個所述磁吸塊(501)分別固定連接于移動塊(410)兩側，所述活動刮板(413)兩側均開設有移動槽，兩個所述移動槽內腔頂部均固定連接有第二彈簧(502)，兩個所述第二彈簧(502)底部均固定連接有塊體(503)，兩個所述塊體(503)底部固定連接有清理刮板(504)，所述框體(401)內部開設有T形槽，所述T形槽內部設有T形插銷框(506)，所述T形插銷框(506)內部嵌設有第二過濾網(505)。
2.根據權利要求1所述的工業污水多級反滲透過濾裝置，其特征在于：所述活動刮板(413)材質為鐵質，所述活動刮板(413)與磁吸塊(501)通過磁性連接。
3.根據權利要求1所述的工業污水多級反滲透過濾裝置，其特征在于：所述第一磁吸石(405)與第二磁吸石(406)之間磁性設置為異極，所述第一磁吸石(405)與第二磁吸石(406)通過磁性連接。
4.根據權利要求1所述的工業污水多級反滲透過濾裝置，其特征在于：所述T形插銷框(506)外表面與T形槽內部相接觸。
5.根據權利要求1所述的工業污水多級反滲透過濾裝置，其特征在于：所述進水管(2)延伸至反滲透過濾器本體(1)外部，兩個所述第一磁吸石(405)分別固定連接于框體(401)頂部兩側。
6.根據權利要求1所述的工業污水多級反滲透過濾裝置，其特征在于：所述密封門(3)正面固定連接有把手。
7.根據權利要求1所述的工業污水多級反滲透過濾裝置，其特征在于：所述第二過濾網(505)設于第一過濾網(402)底部一側。
8.根據權利要求1所述的工業污水多級反滲透過濾裝置，其特征在于：所述第一過濾網(402)內部開設有空槽，所述空槽設于第一過濾網(402)頂部。
發明內容
針對現有技術的不足，本發明提供了工業污水多級反滲透過濾裝置，通過清理機構的設計，可以當框體與卡板進行撞擊并產生急停時，利用移動塊和活動刮板通過自身的慣性會向斜下方滑動，從而達到將雜質進行盡數掃落的效果，掃落的雜質將會進入第二過濾網的內部，而多余的水流將會通過第二過濾網內部進行流走，從而達到對雜質進行收集的工作效果。
為實現以上目的，本發明通過以下技術方案予以實現：工業污水多級反滲透過濾裝置，包括反滲透過濾器本體，所述反滲透過濾器本體內部嵌設有進水管，所述反滲透過濾器本體正面活動連接有密封門，所述反滲透過濾器本體內部設有清理機構；
所述清理機構包括框體，所述框體滑動連接于反滲透過濾器本體內部，所述框體內部嵌設有第一過濾網，所述反滲透過濾器本體內腔兩側壁均固定連接有固定板，兩個所述固定板底部均固定連接有第一彈簧，兩個所述第一彈簧底部均固定連接有第一磁吸石，所述反滲透過濾器本體內部兩側均固定連接有第二磁吸石，所述反滲透過濾器本體內腔一側壁固定連接有卡板，所述反滲透過濾器本體內腔前后兩側壁均固定連接有殼體，兩個所述殼體內部均固定連接有彈力帶和球體，兩個所述殼體內部一端均固定連接有移動塊，兩個所述移動塊之間通過軸承連接有轉動桿，所述轉動桿外部固定連接有活動刮板，所述活動刮板外部設有輔助機構；
所述輔助機構包括兩個磁吸塊，兩個所述磁吸塊分別固定連接于移動塊兩側，所述活動刮板兩側均開設有移動槽，兩個所述移動槽內腔頂部均固定連接有第二彈簧，兩個所述第二彈簧底部均固定連接有塊體，兩個所述塊體底部固定連接有清理刮板，所述框體內部開設有T形槽，所述T形槽內部設有T形插銷框，所述T形插銷框內部嵌設有第二過濾網。
優選的，所述活動刮板材質為鐵質，所述活動刮板與磁吸塊通過磁性連接，可以便于兩者相吸。
優選的，所述第一磁吸石與第二磁吸石之間磁性設置為異極，所述第一磁吸石與第二磁吸石通過磁性連接，可以便于兩者相吸。
優選的，所述T形插銷框外表面與T形槽內部相接觸，可以便于T形插銷框的移動。
優選的，所述進水管延伸至反滲透過濾器本體外部，兩個所述第一磁吸石分別固定連接于框體頂部兩側，可以便于進水。
優選的，所述密封門正面固定連接有把手。
優選的，所述第二過濾網設于第一過濾網底部一側。
優選的，所述第一過濾網內部開設有空槽，所述空槽設于第一過濾網頂部，可以便于收集雜質。
本發明提供了工業污水多級反滲透過濾裝置。具備以下有益效果：
1、該工業污水多級反滲透過濾裝置，通過清理機構的設計，可以當框體與卡板進行撞擊并產生急停時，利用移動塊和活動刮板通過自身的慣性會向斜下方滑動，而彈力帶將通過移動塊和活動刮板的移動被拉伸，在移動的過程中轉動桿將會與第一過濾網頂部的雜質作相對運動，磁吸塊會抵住轉動桿不讓其轉動，從而達到將雜質進行盡數掃落的效果，掃落的雜質將會進入第二過濾網的內部，而多余的水流將會通過第二過濾網內部進行流走，從而達到對雜質進行收集的工作效果。
2、該工業污水多級反滲透過濾裝置，通過清理機構的設計，可以當轉動桿復位時利用轉動桿與水流進行相對運動，此時轉動桿將會逆時針轉動并且與磁吸塊相分離但依然處于磁吸范圍，從而達到轉動桿在返回復位的過程中處于不與第一過濾網表面接觸的狀態，以保證雜質不會被刮回至復位的地方，避免雜質死角的問題出現。
3、該工業污水多級反滲透過濾裝置，通過輔助機構的設計，可以當轉動桿完全復位后，會再次與磁吸塊相吸，此時，由于兩者快速相吸，所以清理刮板和塊體將會通過自身的慣性克服第二彈簧的彈力，并且使塊體在移動槽內部進行移動，從而可以帶動清理刮板對轉動桿表面進行自潔的工作效果，防止由于長期沒有自潔導致反滲透過濾器本體內部出現味道惡臭影響水質的問題出現。
（發明人：陳琦;劉瑛）
