公布日：2022.11.08
申請日：2021.05.08
分類號：C02F9/02(2006.01)I;B01D36/04(2006.01)I;B01D29/03(2006.01)I;B01D29/60(2006.01)I;B01D29/66(2006.01)I;B01D29/68(2006.01)I;
B01D29/94(2006.01)I;B01D29/96(2006.01)I
摘要
本發明的污水預處理裝置以及污水預處理方法，包括：格柵箱體，格柵箱體與污水進入管道連通，污水進入管道上設有閘門；格柵提升翻轉機構插入于格柵箱體的內部；格柵部件安裝于格柵提升翻轉機構上；格柵清洗機構設置于格柵箱體的上方；導流管的豎向管部連接與格柵箱體的底部連通；支撐管件與水平管部連接，支撐管件與水平管部的連接處設置沉砂過濾結構，沉砂過濾結構相對于水平面為傾斜設置；阻擋結構設置于支撐管件與水平管部的連接處，阻擋結構設置于水平管部上，阻擋結構上設有排沙清洗結構；重量監測儀安裝于格柵部件上。本發明是一種能夠最大程度上去除懸浮物、漂浮物及泥沙，且清理方便、占地面積小的污水預處理裝置以及污水預處理方法。
權利要求書

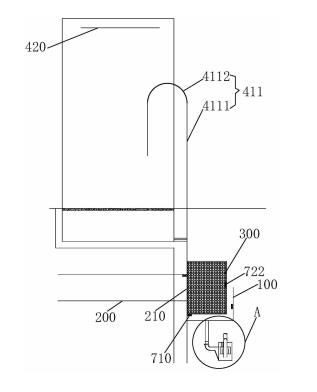

1.一種污水預處理裝置，其特征在于，包括：格柵箱體(100)，所述格柵箱體(100)與污水進入管道(200)的輸出端(210)連通，所述污水進入管道(200)的輸出端(210)上設有閘門；格柵提升翻轉機構(410)，插入于所述格柵箱體(100)的內部；格柵部件(300)，安裝于所述格柵提升翻轉機構(410)上；格柵清洗機構(420)，設置于所述格柵箱體(100)的上方；導流管(110)，所述導流管(110)包括豎向管部(111)和與所述豎向管部(111)的下端連接的水平管部(112)，所述豎向管部(111)的上端連接與所述格柵箱體(100)的底部連通；沉砂組件，包括支撐管件(510)和沉砂過濾結構(520)，所述支撐管件(510)的上端與所述水平管部(112)連接，所述支撐管件(510)與所述水平管部(112)的連接處設置所述沉砂過濾結構(520)，所述沉砂過濾結構(520)相對于水平面為傾斜設置；排砂組件，包括延伸管件(610)、閥門(620)、排沙清洗結構(630)和可升降的阻擋結構(640)，所述阻擋結構(640)設置于所述支撐管件(510)與所述水平管部(112)的連接處，所述阻擋結構(640)設置于所述水平管部(112)上，所述阻擋結構(640)上設有所述排沙清洗結構(630)；當所述阻擋結構(640)下降到所述水平管部(112)中時，所述阻擋結構(640)阻擋水流進入所述支撐管件(510)中，所述延伸管件(610)與所述支撐管件(510)的下端連接，所述延伸管件(610)上設有閥門(620)；重量監測儀(710)，安裝于所述格柵部件(300)上；液位監測儀(720)，用于監測所述格柵箱體(100)內部的液位值、所述格柵部件(300)內部的液位值和所述污水進入管道(200)的液位值；控制器(800)，所述閘門、所述格柵提升翻轉機構(410)、所述格柵清洗機構(420)、所述閥門(620)、所述排沙清洗結構(630)、所述重量監測儀(710)、所述液位監測儀(720)和所述阻擋結構(640)均與所述控制器(800)連接。
2.根據權利要求1所述的污水預處理裝置，其特征在于：所述格柵部件(300)包括格柵槽(310)和設置于所述格柵槽(310)內部的多個格柵網(320)。
3.根據權利要求1所述的污水預處理裝置，其特征在于：所述格柵提升翻轉機構(410)包括：格柵導軌(411)和驅動部件(412)，所述格柵導軌(411)包括豎向?qū)к壊?4111)和與所述豎向?qū)к壊?4111)的頂部連接的弧形導軌部(4112)，所述格柵部件(300)與所述格柵導軌(411)活動連接，所述驅動部件(412)與所述格柵部件(300)連接；所述驅動部件(412)驅動所述格柵部件(300)，沿著所述格柵導軌(411)移動；所述驅動部件(412)與所述控制器(800)連接。
4.根據權利要求1所述的污水預處理裝置，其特征在于：所述格柵清洗機構(420)包括：滑輪(421)，所述滑輪(421)上繞設有導向鏈條(422)，所述導向鏈條(422)連接支撐架(423)，所述支撐架(423)上安裝有多個噴頭(424)。
5.根據權利要求4所述的污水預處理裝置，其特征在于：所述支撐架(423)包括與所述導向鏈條(422)連接的主架體(4231)，所述主架體(4231)上設有多個伸縮架體(4232)，每個所述主架體(4231)上均設有所述噴頭(424)。
6.根據權利要求1所述的污水預處理裝置，其特征在于：所述排沙清洗結構(630)包括：排氣管(631)和沖洗水管(632)，所述排氣管(631)和所述沖洗水管(632)均設置于所述阻擋結構(640)上。
7.根據權利要求1所述的污水預處理裝置，其特征在于：所述延伸管件(610)的下端設有集砂槽(650)。
8.一種污水處理方法，采用權利要求1-7中任意一項所述的污水預處理裝置，其特征在于：污水經過污水進入管道(200)進入污水預處理裝置進行預處理，污水中粒徑大于格柵部件(300)的網孔直徑的物質，被攔截在格柵部件(300)內部，形成柵渣；污水中粒徑小于格柵部件(300)的網孔直徑的物質通過格柵部件(300)，進入格柵箱體(100)中；格柵箱體(100)內的污水通過導流管(110)，沉砂過濾結構(520)使得通過水平管部(112)的污水中的顆粒粘附在沉砂過濾結構(520)上，污水中粒徑大于沉砂過濾結構(520)的網孔孔徑的顆粒截留于沉砂過濾結構(520)上，污水經過所述水平管部(112)后排出；液位監測儀(720)將監測到的所述格柵箱體(100)內部的液位值、所述格柵部件(300)內部的液位值和所述污水進入管道(200)的液位值，發送給控制器(800)；重量監測儀(710)監測所述格柵部件(300)的重量；所述控制器(800)計算得到實際第一液位值，所述第一液位值為污水進入管道(200)中的液位值與格柵部件(300)內部的液位值的差值，當所述控制器(800)判斷出實際第一液位值小于預設的第一液位值時，所述控制器(800)控制所述格柵提升翻轉機構(410)對所述格柵部件(300)進行清渣操作；當所述控制器(800)判斷出所述格柵部件(300)的實際重量大于所述格柵部件(300)的預設重量時，所述控制器(800)控制所述格柵提升翻轉機構(410)對所述格柵部件(300)進行清渣操作；所述清渣操作包括以下步驟：步驟1)關閉閘門；步驟2)所述控制器(800)控制格柵提升翻轉機構(410)將格柵部件(300)提升并且翻轉后，格柵部件(300)中的柵渣被傾倒出來；步驟3)所述控制器(800)控制格柵清洗機構(420)將所述格柵部件(300)進行沖洗；步驟4)所述控制器(800)控制所述格柵提升翻轉機構(410)帶動所述格柵部件(300)復位到所述格柵箱體(100)中；步驟5)開啟所述閘門；當所述控制器(800)判斷出所述液位監測儀(720)監測到的格柵箱體(100)內部的液位值大于格柵箱體(100)內部的預設液位值時，所述控制器(800)控制排砂組件啟動排砂操作；所述控制器(800)計算得到實際第二液位值，所述第二液位值為所述格柵箱體(100)的液位值與所述格柵部件(300)內部的液位值的差值，當所述控制器(800)判斷出實際第二液位值小于預設的第二液位值時，所述控制器(800)控制排砂組件啟動排砂操作；所述排砂操作包括以下步驟：步驟1)所述控制器(800)控制所述阻擋結構(640)下降，所述控制器(800)控制閥門(620)開啟；步驟2)所述控制器(800)控制所述排沙清洗結構(630)對所述沉砂過濾結構(520)進行沖洗。
9.根據權利要求8所述的污水處理方法，其特征在于：所述格柵部件(300)包括格柵槽(310)和設置于所述格柵槽(310)內部的格柵網(320)；當所述控制器(800)判斷出所述格柵部件(300)進行清渣操作的次數達到預設的所述格柵部件(300)進行清渣操作的最高次數時，所述控制器(800)啟動格柵網(320)更換提示，進行所述格柵網(320)更換操作；當所述控制器(800)判斷出沖洗后且處于所述格柵箱體(100)中的所述格柵部件(300)內部的液位值達到預設的更換格柵網(320)對應的液位值時，所述控制器(800)啟動格柵網(320)更換提示，進行所述格柵網(320)更換操作；當所述控制器(800)判斷出相鄰兩次所述格柵部件(300)的清洗時間間隔小于預設的格柵部件(300)清洗時間間隔時，所述控制器(800)啟動格柵網(320)更換提示，進行所述格柵網(320)更換操作；所述格柵網(320)更換操作包括以下步驟：步驟1)關閉閘門；步驟2)所述控制器(800)控制所述格柵提升翻轉機構(410)將格柵部件(300)提升后，將所述格柵部件(300)中的格柵網(320)更換；步驟3)所述控制器(800)控制所述格柵提升翻轉機構(410)帶動所述格柵部件(300)復位到所述格柵箱體(100)中；步驟4)開啟閘門。
發明內容
鑒于以上所述現有技術的缺點，本發明解決的技術問題在于提供一種能夠最大程度上去除懸浮物、漂浮物及泥沙，且自動化程度高、清理方便、占地面積小的污水預處理裝置以及污水預處理方法。
為實現上述目的及其他相關目的，本發明提供一種污水預處理裝置，包括：
格柵箱體，所述格柵箱體與污水進入管道的輸出端連通，所述污水進入管道的輸出端上設有閘門；
格柵提升翻轉機構，插入于所述格柵箱體的內部；
格柵部件，安裝于所述格柵提升翻轉機構上；
格柵清洗機構，設置于所述格柵箱體的上方；
導流管，所述導流管包括豎向管部和與所述豎向管部的下端連接的水平管部，所述豎向管部的上端連接與所述格柵箱體的底部連通；
沉砂組件，包括支撐管件和沉砂過濾結構，所述支撐管件的上端與所述水平管部連接，所述支撐管件與所述水平管部的連接處設置所述沉砂過濾結構，所述沉砂過濾結構相對于水平面為傾斜設置；
排砂組件，包括延伸管件、閥門、排沙清洗結構和可升降的阻擋結構，所述阻擋結構設置于所述支撐管件與所述水平管部的連接處，所述阻擋結構設置于所述水平管部上，所述阻擋結構上設有所述排沙清洗結構；當所述阻擋結構下降到所述水平管部中時，所述阻擋結構阻擋水流進入所述支撐管件中，所述延伸管件與所述支撐管件的下端連接，所述延伸管件上設有閥門；
重量監測儀，安裝于所述格柵部件上；
液位監測儀，用于監測所述格柵箱體內部的液位值、所述格柵部件內部的液位值和所述污水進入管道的液位值；
控制器，所述閘門、所述格柵提升翻轉機構、所述格柵清洗機構、所述閥門、所述排沙清洗結構、所述重量監測儀、所述液位監測儀和所述阻擋結構均與所述控制器連接。
優選地，所述格柵部件包括格柵槽和設置于所述格柵槽內部的多個格柵網。
優選地，所述格柵提升翻轉機構包括：格柵導軌和驅動部件，所述格柵導軌包括豎向?qū)к壊亢团c所述豎向?qū)к壊康捻敳窟B接的弧形導軌部，所述格柵部件與所述格柵導軌活動連接，所述驅動部件與所述格柵部件連接，所述驅動部件驅動所述格柵部件，沿著所述格柵導軌移動，所述驅動部件與所述控制器連接。
優選地，所述格柵清洗機構包括：滑輪，所述滑輪上繞設有導向鏈條，所述導向鏈條連接支撐架，所述支撐架上安裝有多個噴頭。
進一步地，所述支撐架包括與所述導向鏈條連接的主架體，所述主架體上設有多個伸縮架體，每個所述主架體上均設有所述噴頭。
優選地，所述排沙清洗結構包括：排氣管和沖洗水管，所述排氣管和所述沖洗水管均設置于所述阻擋結構上。
優選地，所述延伸管件的下端設有集砂槽。
本發明還涉及一種污水處理方法，采用所述的污水預處理裝置，污水經過污水進入管道進入污水預處理裝置進行預處理，污水中粒徑大于格柵部件的網孔直徑的物質，被攔截在格柵部件內部，形成柵渣；污水中粒徑小于格柵部件的網孔直徑的物質通過格柵部件，進入格柵箱體中；
格柵箱體內的污水通過導流管，沉砂過濾結構使得通過水平管部的污水中的顆粒粘附在沉砂過濾結構上，污水中粒徑大于沉砂過濾結構的網孔孔徑的顆粒截留于沉砂過濾結構上，污水經過所述水平管部后排出；
液位監測儀將監測到的所述格柵箱體內部的液位值、所述格柵部件內部的液位值和所述污水進入管道的液位值，發送給控制器；
重量監測儀監測所述格柵部件的重量；
所述控制器計算得到實際第一液位值，所述第一液位值為污水進入管道中的液位值與格柵部件內部的液位值的差值，當所述控制器判斷出實際第一液位值小于預設的第一液位值時，所述控制器控制所述格柵提升翻轉機構對所述格柵部件進行清渣操作；
當所述控制器判斷出所述格柵部件的實際重量大于所述格柵部件的預設重量時，所述控制器控制所述格柵提升翻轉機構對所述格柵部件進行清渣操作；
所述清渣操作包括以下步驟：
步驟1)關閉閘門；
步驟2)所述控制器控制格柵提升翻轉機構將格柵部件提升并且翻轉后，格柵部件中的柵渣被傾倒出來；
步驟3)所述控制器控制格柵清洗機構將所述格柵部件進行沖洗；
步驟4)所述控制器控制所述格柵提升翻轉機構帶動所述格柵部件復位到所述格柵箱體中；
步驟5)開啟所述閘門；
當所述控制器判斷出所述液位監測儀監測到的格柵箱體內部的液位值大于格柵箱體內部的預設液位值時，所述控制器控制排砂組件啟動排砂操作；
所述控制器計算得到實際第二液位值，所述第二液位值為所述格柵箱體的液位值與所述格柵部件內部的液位值的差值，當所述控制器判斷出實際第二液位值小于預設的第二液位值時，所述控制器控制排砂組件啟動排砂操作；
所述排砂操作包括以下步驟：
步驟1)所述控制器控制所述阻擋結構下降，所述控制器控制閥門開啟；
步驟2)所述控制器控制所述排沙清洗結構對所述沉砂過濾結構進行沖洗。
優選地，所述格柵部件包括格柵槽和設置于所述格柵槽內部的格柵網；
當所述控制器判斷出所述格柵部件進行清渣操作的次數達到預設的所述格柵部件進行清渣操作的最高次數時，所述控制器啟動格柵網更換提示，進行所述格柵網更換操作；
當所述控制器判斷出沖洗后且處于所述格柵箱體中的所述格柵部件內部的液位值達到預設的更換格柵網對應的液位值時，所述控制器啟動格柵網更換提示，進行所述格柵網更換操作；
當所述控制器判斷出相鄰兩次所述格柵部件的清洗時間間隔小于預設的格柵部件清洗時間間隔時，所述控制器啟動格柵網更換提示，進行所述格柵網更換操作；
所述格柵網更換操作包括以下步驟：
步驟1)關閉閘門；
步驟2)所述控制器控制所述格柵提升翻轉機構將格柵部件提升后，將所述格柵部件中的格柵網更換；
步驟3)所述控制器控制所述格柵提升翻轉機構帶動所述格柵部件復位到所述格柵箱體中；
步驟4)開啟閘門。
如上所述，本發明的污水預處理裝置以及污水預處理方法，具有以下有益效果：
本發明的污水預處理裝置能夠?qū)崿F(xiàn)對農村污水的除渣和沉砂，通過污水預處理裝置的使用，能夠解決現有農村污水預處理設備缺失的問題，將農村污水中的無機物在預處理階段分離，減少后續生化段的處理負荷，降低污水處理的管理壓力，同時由于本發明的污水預處理裝置采用自動化控制，減少了人工勞動強度，實現了農村污水的簡便預處理；本發明是一種能夠最大程度上去除懸浮物、漂浮物及泥沙，且自動化程度高、清理方便、占地面積小的污水預處理裝置以及污水預處理方法。
（發明人：楊東赫;李廣勝;陳貽海）
