公布日：2022.10.18
申請日：2022.05.27
分類號：C02F9/14(2006.01)I;C02F101/16(2006.01)N;C02F101/10(2006.01)N;C02F101/30(2006.01)N
摘要
本發明公開了一種一體式污水處理系統，所述系統包括相鄰設置的MABR池、混凝池、絮凝池、沉淀池以及清水池；所述MABR池池底設置有攪拌器，池內設置有至少一個MABR裝置，所述MABR裝置由多個膜組件單元、膜曝氣系統、膜吹掃系統以及膜架構成，所述膜組件單元設置于所述膜架上，所述膜吹掃系統設置于所述膜架的下部，所述膜吹掃系統用于對所述膜組件單元吹氣，所述膜曝氣系統與所述膜組件單元連接，所述膜曝氣系統用于向所述膜組件單元供氣。本發明的污水處理系統具有總投資費用少，占地面積小，運行成本低以及脫氮除磷效果好等優點。
權利要求書

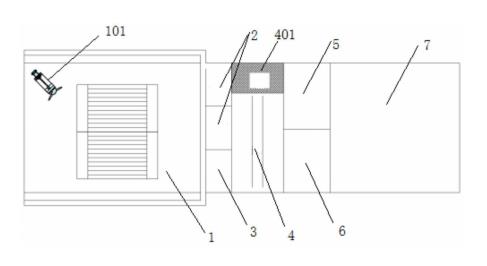

1.一種一體式污水處理系統，其特征在于：所述系統包括相鄰設置的MABR池、混凝池、絮凝池、沉淀池、清水池、污泥池以及設備間；所述MABR池池底設置有攪拌器，池內設置有至少一個MABR裝置，所述MABR裝置由多個膜組件單元、膜曝氣系統、膜吹掃系統以及膜架構成，所述膜組件單元設置于所述膜架上，所述膜吹掃系統設置于所述膜架的下部，所述膜吹掃系統用于對所述膜組件單元的積泥間歇進行吹掃，所述膜曝氣系統與所述膜組件單元連接，所述膜曝氣系統用于向所述膜組件單元供氣。
2.如權利要求1所述的一種一體式污水處理系統，其特征在于：所述MABR池內兩側設有隔板，MABR池兩側經隔板遮擋后為非曝氣且污泥沉淀泥水分離區域，污泥沉降后進入曝氣反應區，上清液溢流排出MABR池。
3.如權利要求1或2所述的一種一體式污水處理系統，其特征在于：所述膜組件單元包括重離子微孔膜管，所述重離子微孔膜管的兩端由膜管固定件固定，其中一端固定件設置有進氣口；所述膜曝氣系統包括空壓機、與所述空壓機連接的曝氣主管，與所述曝氣主管連接的多個曝氣支管，所述膜組件單元的進氣口與所述曝氣支管連接。
4.如權利要求3所述的一種一體式污水處理系統，其特征在于：所述曝氣支管的前端依次設置有閥門和氣壓表，所述曝氣主管的前端設置有氣體流量計和總閥門。
5.如權利要求4所述的一種一體式污水處理系統，其特征在于：所述膜吹掃系統包括底部穿孔管、膜吹掃主管、曝氣風機，所述底部穿孔管位于膜組件單元下方，底部穿孔管連接膜吹掃主管；所述膜吹掃主管連接曝氣風機，并在前端依次設置有氣體流量計和閥門。
6.如權利要求5所述的一種一體式污水處理系統，其特征在于：所述膜架為不銹鋼框架，其底部設置有穿孔管支架；所述膜組件單元左右間距不小于10mm，上下間距不小于10mm。
7.如權利要求1所述的一種一體式污水處理系統，其特征在于：所述MABR池與兩個混凝池和一個絮凝池相鄰，混凝池與絮凝池內均設置有臥式攪拌機；所述混凝池與絮凝池均與沉淀池相鄰，所述沉淀池前端為平流式沉淀，后端設置斜管沉淀區，沉淀池下有V形泥斗，所述泥斗內設有排泥泵；所述沉淀池與清水池及污泥池相鄰，所述清水池及污泥池均與設備間相鄰。
8.如權利要求1所述的一種一體式污水處理系統，其特征在于：所述污泥池用于暫存MABR池剩余污泥和沉淀池污泥，所述清水池用于集中存放已處理出水，清水達標排放水體或作中水回用。
9.如權利要求1所述的一種一體式污水處理系統，其特征在于：所述設備間內設置設備控制箱與PLC控制柜，設備操作均在設備間實現操作，且能自動化控制運行，通過APP控制程序遠程操控。
10.一種污水處理方法，其特征在于：所述方法包括使用如權利要求1-9任意一項所述的一體式污水處理系統對污水進行處理。
發明內容
本發明的目的在于提供一種脫氮除磷效果好的一體式污水處理系統及方法。
為實現上述的目的，本發明采用如下的技術方案：
一體式污水處理系統，所述系統包括相鄰設置的MABR池、混凝池、絮凝池、沉淀池以及清水池；所述MABR池池底設置有攪拌器，池內設置有至少一套MABR裝置，所述MABR裝置由多個膜組件單元、膜曝氣系統、膜吹掃系統以及膜架構成，所述膜組件單元設置于所述膜架上，所述膜吹掃系統設置于所述膜架的下部，所述膜吹掃系統用于對所述膜組件單元的積泥間歇進行吹掃，所述膜曝氣系統與所述膜組件單元連接，所述膜曝氣系統用于向所述膜組件單元供氣。
進一步的，所述MABR池內兩側設有隔板，MABR池兩側經隔板遮擋后為非曝氣。
進一步的，所述膜組件單元包括重離子微孔膜管，所述重離子微孔膜管的兩端由膜管固定件固定，其中一端固定件設置有進氣口；所述膜曝氣系統包括空壓機、與所述空壓機連接的曝氣主管，與所述曝氣主管連接的多個曝氣支管，所述膜組件單元的進氣口與所述曝氣支管連接。
進一步的，所述述曝氣支管的前端依次設置有閥門和氣壓表，所述曝氣主管的前端設置有氣體流量計和總閥門。
所述膜吹掃系統包括底部穿孔管、膜吹掃主管、曝氣風機，所述底部穿孔管位于膜組件單元下方，底部穿孔管連接膜吹掃主管；所述膜吹掃主管連接曝氣風機，并在前端依次設置有氣體流量計和閥門。
進一步的，所述膜架為不銹鋼框架，其底部設置有穿孔管支架；所述膜組件單元左右間距不小于10mm，上下間距不小于10mm。
進一步的，所述MABR池與兩個混凝池和一個絮凝池相鄰，混凝池與絮凝池內均設置有臥式攪拌機；所述混凝池與絮凝池均與沉淀池相鄰，所述沉淀池前端為平流式沉淀，后端設置斜管沉淀區，沉淀池下有V形泥斗，所述泥斗內設有排泥泵；所述沉淀池與清水池及污泥池相鄰，所述清水池及污泥池均與設備間相鄰。
進一步的，所述系統還包括調節池，所述調節池設于所述MABR池的前端。
進一步的，所述系統還包括污泥池，所述污泥池用于處理MABR池剩余污泥和沉淀池污泥。
本發明還提供了一種污水處理方法所述方法，包括使用上述的一體式污水處理系統對污水進行處理。
本發明的MABR池因獨特的MABR裝置設置而在整個池內形成軟分區，氣體由空壓機充入MABR裝置管式膜管內，膜組件一方面作為微生物附著的載體，另一方面通過膜腔體為附著的微生物供氧。在氣體分壓保持在膜組件泡點以下時，以無泡曝氣的形式為微生物供氧。膜腔內的氧氣在壓差的驅動下向生物膜內擴散，同時生物膜與水中的污染物充分接觸，在濃差驅動和生物膜吸附等作用下，污染物進入生物膜內。在生物膜中，由于氧氣的傳遞方向和污染物的傳遞方向完全相反，氧和污染物濃度梯度剛好相反，所以在生物膜中出現了獨特的分層結構，進而出現了不同的功能區，膜組件生物膜內側為好氧區，往外一層為缺氧區，最外層出現厭氧區，膜組件外部為活性污泥系統，為完全混合的缺氧環境，整體MABR池同時實現生物吸附、異養氧化反應、硝化反應和反硝化反應等，達到COD、BOD、氨氮、總氮、總磷等污染物的高效去除。膜組件下方設置穿孔曝氣管，用于間歇吹掃膜組件上的積泥和控制生物膜厚度，促進老化生物膜更新。
綜上所述，運用本發明的技術方案，具有以下有益效果：
1、總投資省。該一體化污水處理裝置，MABR池替代了傳統的厭氧池、缺氧池與好氧池和二沉池，因此能很好地節省占地面積，其工藝流程短，經組合安裝，可大大降低設施工程建設費用。
2、運行費用低。運行費用是污水處理廠能否正常運行的重要因素，是評判一套工藝優劣的主要指標之一。該一體化污水處理裝置采用空壓機通過膜管通氣供氧，供氧氣體分壓保持在膜組件泡點以下時，以無泡曝氣的形式為微生物供氧，既提高了氧的傳遞效率，又降低了運行電耗。同時，MABR池生物膜固著在管式膜載體上，其生物固體平均停留時間較長，能生長世代時間較長，比增殖速度很小的微生物如硝化菌，同時，在生物膜上生長繁育的生物類型廣泛、種屬較多，形成的食物鏈要長于活性污泥上的食物鏈；生物膜中高營養級的微生物大量存在，有機物代謝較多的轉移為能量，合成新細胞，即剩余污泥量較少。因此，相應地污泥處置費用更低。
3、占地省。本發明用MABR池替代了傳統的厭氧池、缺氧池與好氧池和二沉池，停留時間由常規的10--14小時降至6--8小時，同時通過對整體設施精簡組合與一體化設置，同等處理規模下大大減少了設施占地面積。
4、脫氮除磷效果好。隨著我國大面積水體環境的富營養化，污水的脫氮除磷已經成為一個迫切的水環境問題治理要求�！冻擎�(zhèn)污水處理廠排放標準》(GB18918-2002)也明確對TP、TN和NH3-N排放標準。這就意味著農村污水處理設施都要考慮脫氮除磷的問題。本發明運用重離子微孔膜作為MABR膜，其具有良好的微生物親和性，能達到良好的掛膜效果，較常規中空纖維膜附著的微生物數量更多，生物鏈更長，與污水接觸面也更大；另一方面氧氣以無泡曝氣的方式通過膜腔往微生物供氧，供氧效率高，氧和污染物濃度梯度剛好相反，在生物膜中出現了獨特的分層結構，能高效的實現同步硝化與反硝化甚至短程硝化反硝化，水中的有機物及氮磷等污染物被微生物利用，使水體中的污染物同化為微生物菌體，固定在生物膜上或分解成無機代謝產物，從而實現對水體的凈化；對污水中COD、BOD、氨氮、總氮和總磷等污染指標去除效果非常好加強對總氮去除效率，MABR池出水進入后端的混凝反應池及沉淀池，進一步去除SS與TP，確保了出水水質穩定優于《城鎮污水處理廠排放標準》一級A標準。
5、現代先進技術與環保工程的有機結合�，F(xiàn)代先進技術尤其是計算機技術和自控系統設備的出現和完善，為環保工程的發展提供了有力的支持。本發明工藝流程簡單，設施設備控制點相對較少，操作簡便，且經一體化裝配后，設施也更利于采用PLC程序自動化控制運行，并通過手機APP程序進行遠程操控，因此，便于對多個一體化污水處理設施進行統一管理，進一步降低運行操作門檻。
（發明人：張信武;廖志軍;劉廣停;彭東豪）
