公布日：2022.10.18

申請日：2022.09.13

分類號：C02F9/14(2006.01)I;C02F1/78(2006.01)N;C02F7/00(2006.01)N

摘要

本公開涉及污水處理技術領域，尤其涉及一種臭氧氧化‑曝氣生物濾池水處理系統及污水處理方法。本公開實施例提供的臭氧氧化‑曝氣生物濾池水處理系統中空分裝置的第一出氣管與純氧曝氣生物濾池連接，所述空分裝置的第二出氣管與臭氧發生器連接，以使所述空分裝置產生的氧氣分別通入所述純氧曝氣生物濾池和所述臭氧發生器；所述臭氧發生器與所述臭氧反應池通過第三氣管連接，以使通入所述臭氧發生器的氧氣經所述臭氧發生器后生成臭氧，并將所述臭氧通入所述臭氧反應池�？墒钩粞跷矚獾玫匠浞掷�用，是臭氧尾氣回收循環利用的有效方案。

權利要求書

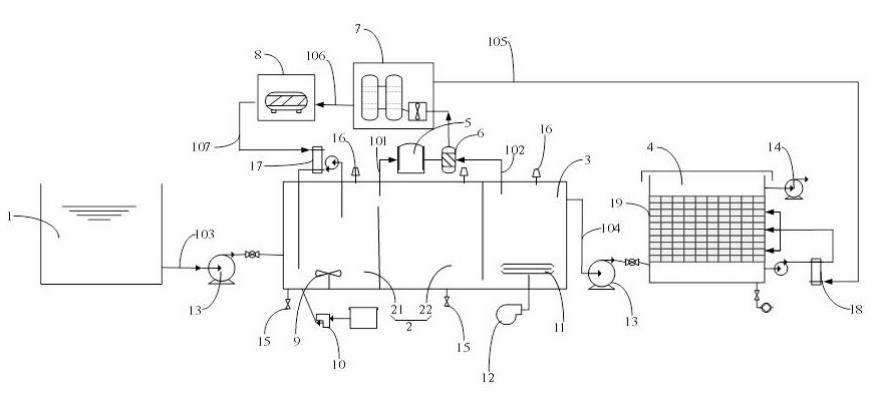

1.一種臭氧氧化-曝氣生物濾池水處理系統，其特征在于，包括：進水池（1）、臭氧反應池（2）、溶解臭氧分解池（3）、純氧曝氣生物濾池（4）、尾破裝置、空分裝置（7）和臭氧發生器（8）；所述進水池（1）的出口與所述臭氧反應池（2）進口通過第一管道（103）連通，所述臭氧反應池（2）與所述溶解臭氧分解池（3）通過底部溢流口連通，所述溶解臭氧分解池（3）的出口與所述純氧曝氣生物濾池（4）的進口通過第二管道（104）連通；所述尾破裝置與所述臭氧反應池（2）通過第一氣管（101）連接，所述尾破裝置和所述溶解臭氧分解池（3）通過第二氣管（102）連接，以使所述尾破裝置收集所述臭氧反應池（2）和所述溶解臭氧分解池（3）產生的尾氣，并將所述尾氣與空氣混合后通入所述空分裝置（7）；所述空分裝置（7）的第一出氣管（105）與所述純氧曝氣生物濾池（4）連接，所述空分裝置（7）的第二出氣管（106）與所述臭氧發生器（8）連接，以使所述空分裝置（7）產生的氧氣分別通入所述純氧曝氣生物濾池（4）和所述臭氧發生器（8）；所述臭氧發生器（8）與所述臭氧反應池（2）通過第三氣管（107）連接，以使通入所述臭氧發生器（8）的氧氣經所述臭氧發生器（8）后生成臭氧，并將所述臭氧通入所述臭氧反應池（2）；所述臭氧反應池（2）包括第一反應池（21）和第二反應池（22），所述第一反應池（21）和所述第二反應池（22）通過頂部溢流口連通；所述第三氣管（107）與所述第一反應池（21）連通，并伸入所述第一反應池（21）的底部；所述第三氣管（107）設有第一溶氣射流器（17）；所述尾破裝置包括依次連接的一級尾破裝置（5）和二級尾破裝置（6）；所述第一氣管（101）與所述一級尾破裝置（5）連通，所述第二氣管（102）與所述二級尾破裝置（6）連通，所述二級尾破裝置（6）的出氣端與所述空分裝置（7）連通；所述第一反應池（21）的底部設有攪拌器（9）；所述第一反應池（21）與催化反應器（10）連接，所述催化反應器（10）用于向所述第一反應池（21）投加藥劑；所述溶解臭氧分解池（3）的底部區域設有曝氣盤（11），所述曝氣盤（11）與設置于所述溶解臭氧分解池（3）外的曝氣機（12）連接，用于將殘余的臭氧吹脫；所述空分裝置（7）包括冷卻器、第一緩沖罐、增壓系統、第二緩沖罐、干燥凈化設備、變壓吸附制氧設備和產品氧氣緩沖罐；所述干燥凈化設備包括氣液分離器、冷凍式干燥機、精密過濾器、吸附式干燥機和粉塵精濾器；所述變壓吸附制氧設備包括空氣緩沖罐、變壓吸附分離設備、粉塵精濾器、控制系統、檢測與放空系統；經臭氧尾破后的氣體依次經過所述冷卻器、所述第一緩沖罐、所述增壓系統、所述第二緩沖罐、所述氣液分離器、所述冷凍式干燥機、所述精密過濾器、所述吸附式干燥機和所述粉塵精濾器后進入所述空氣緩沖罐，經緩沖后分別進入所述變壓吸附制氧設備，所述變壓吸附制氧設備生產的氧氣經所述粉塵精濾器進入所述產品氧氣緩沖罐進行緩沖。

2.根據權利要求1所述的臭氧氧化-曝氣生物濾池水處理系統，其特征在于，所述一級尾破裝置（5）和所述二級尾破裝置（6）均為加熱-催化混合型尾氣臭氧破壞器，所述加熱-催化混合型尾氣臭氧破壞器包括催化反應槽、加熱器、風機、除霧器和控制柜；所述催化反應槽包括不銹鋼催化槽、不銹鋼網狀格板及支承柵板和催化劑；所述加熱器包括溫控器、不銹鋼外殼和加熱元件；所述風機為漩渦式風機，所述風機包括鋁質渦輪和葉片以及單/三相電機；所述除霧器包括外殼、支撐架、除霧篩網和排水裝置；所述控制柜包括顯示調節儀表，顯示調節儀表分別與報警器和控制器連接，所述控制器用于根據報警器的信息控制所述顯示調節儀表。

3.根據權利要求1所述的臭氧氧化-曝氣生物濾池水處理系統，其特征在于，所述臭氧反應池（2）和所述溶解臭氧分解池（3）的頂部均設有呼吸閥（16）。

4.根據權利要求1所述的臭氧氧化-曝氣生物濾池水處理系統，其特征在于，所述純氧曝氣生物濾池（4）內設有懸浮球組合功能化載體（19），所述懸浮球組合功能化載體（19）包括多個體積為25-30mm3的聚氨酯基立方塊；所述純氧曝氣生物濾池（4）底部設有排泥閥，所述排泥閥連接有排泥泵；所述純氧曝氣生物濾池（4）的出口設有排水泵（14）；所述第一出氣管（105）設有第二溶氣射流器（18）；所述第二管道（104）設有進水泵（13）；所述純氧曝氣生物濾池（4）包括碳源投加系統，所述碳源投加系統包括儲罐、加藥泵和加藥管線，所述加藥管線分別與所述儲罐和所述純氧曝氣生物濾池（4）連接，所述加藥泵設置于所述加藥管線。

5.一種污水處理方法，使用權利要求1至4任一項所述的臭氧氧化-曝氣生物濾池水處理系統，其特征在于，包括以下步驟：S100、通過臭氧發生器（8）向臭氧反應池（2）加入臭氧，溶解臭氧的污水通過池底設置的混合設備混合，將進水池（1）內的部分原水加入臭氧反應池（2），通過臭氧發生器（8）加入臭氧，通過催化反應器（10）向臭氧反應池（2）加入催化劑，含臭氧的污水在催化劑的催化作用下，激發產生羥基自由基，使大部分難降解的有機物發生斷鏈反應形成短鏈的有機物或直接被氧化至CO2和H2O；S200、在溶解臭氧分解池（3）通過曝高氧氣體方式分解溶解臭氧；S300、廢水中有機物在曝氣生物濾池內徹底生化降解；S400、臭氧發生器（8）和溶解臭氧分解池（3）內產生的尾氣經尾破裝置與補充空氣混合，作為空分制氧的原料氣；S500、空分制氧后產生的一部分高純度氧氣經臭氧發生器（8）利用產生臭氧，供臭氧反應池（2）使用以氧化處理污廢水；空分制氧后產生的另一部分高純氧氣通過射流曝氣方式進入純氧曝氣生物濾池（4），供純氧曝氣生物濾池（4）生化使用；步驟S400中，空分制氧的步驟包括：S401、經臭氧尾破后的氣體經冷卻器、第一緩沖罐、增壓系統進入第二緩沖罐進行緩沖儲氣；S402、第二緩沖罐進行緩沖儲氣后依次進入氣液分離器、冷凍式干燥機除去大部分油、水、塵埃后，再進入精密過濾器、吸附式干燥機，除去部分油、水、塵埃后，使壓縮空氣的常壓露點降至-55℃，除去大量的水分，最后再經粉塵精濾器，使出口潔凈壓縮空氣含油量≤0.01ppm、含塵量≤0.01μm；S403、潔凈的壓縮空氣進入空氣緩沖罐，經緩沖后分別進入兩只填裝吸附劑的變壓吸附分離設備，壓縮空氣由變壓吸附分離設備底端進入，氣流經多層不銹鋼空氣擴散器擴散以后，均勻進入變壓吸附分離設備，進行氧氮吸附分離，然后從出口端流出氧氣，這一過程經均壓和減壓，吸附劑脫除所吸附的雜質組分，完成吸附劑的再生，兩個變壓吸附分離設備交替循環操作，持續送入原料壓縮空氣，連續生產合格氧氣；S404、變壓吸附制氧設備生產的氧氣進入氧氣緩沖罐進行緩沖，平衡氧氣壓力和純度，再經粉塵精濾器過濾后，從而得到純度為90-93.0%的合格氧氣，其輸出壓力為0.2-0.3MPa、常壓露點≤-60℃、含油量≤0.001ppm、含塵量≤0.01μm；合格氧氣一部分進入臭氧發生器（8）用于臭氧制備，一部分通入純氧曝氣生物濾池（4）的第二溶氣射流器（18），混合后用于生化供氧；還包括步驟S600，氣體循環過程的計算方法；A、首先確定參數：臭氧反應池需氧量和生物濾池需氧氣量；臭氧反應池需臭氧量：Qo1=(Co3•q廢水)/y03；式中：q廢水—所處理廢水流量，m3/h；Co3—臭氧投加量，mg/L；y03—臭氧發生器產氣濃度；生物濾池需氧氣量：Qo2=(q廢水•△COD•1.5)/w01；式中：△COD—生物濾池去除COD,mg/L；wo1—空分產氣氧氣組分；B、然后確定以下參數：空分制氧產氣量、一級尾破氣量、溶解臭氧分解池曝氣量和二級尾破氣量；空分制氧產氣量為Q1，Q1=Qo1+Qo2；一級尾破氣量為Q3，Q3=Q1（1-yo3）；一級尾破氣氧氣組分wo3=(w01-yo3)/Q3；溶解臭氧分解池曝氣量為Q4，Q4=（Q1•wo1-Q3•wo3）/21%；式中：wo1—空分產氣氧氣組分，wo3—一級尾破尾氣氧氣組分，21%—空氣氧氣組分；溶解臭氧分解池曝氣量即作為溶解臭氧分解池曝氣氣體，同時作為系統氧氣損失補充，據此調整溶解臭氧分解池鼓風機氣量；二級尾破氣量為Q6，Q6=Q3+Q4。

發明內容

為了解決上述技術問題，本發明提供了一種臭氧氧化-曝氣生物濾池水處理系統及污水處理方法。

本發明第一方面提供了一種臭氧氧化-曝氣生物濾池水處理系統，包括：進水池、臭氧反應池、溶解臭氧分解池、純氧曝氣生物濾池、尾破裝置、空分裝置和臭氧發生器；

所述進水池的出口與所述臭氧反應池進口通過第一管道連通，所述臭氧反應池與所述溶解臭氧分解池通過底部溢流口連通，所述溶解臭氧分解池的出口與所述純氧曝氣生物濾池的進口通過第二管道連通；

所述尾破裝置與所述臭氧反應池通過第一氣管連接，所述尾破裝置和所述溶解臭氧分解池通過第二氣管連接，以使所述尾破裝置收集所述臭氧反應池和所述溶解臭氧分解池產生的尾氣，并將所述尾氣與空氣混合后通入所述空分裝置；

所述空分裝置的第一出氣管與所述純氧曝氣生物濾池連接，所述空分裝置的第二出氣管與所述臭氧發生器連接，以使所述空分裝置產生的氧氣分別通入所述純氧曝氣生物濾池和所述臭氧發生器；

所述臭氧發生器與所述臭氧反應池通過第三氣管連接，以使通入所述臭氧發生器的氧氣經所述臭氧發生器后生成臭氧，并將所述臭氧通入所述臭氧反應池。

進一步的，所述臭氧反應池包括第一反應池和第二反應池，所述第一反應池和所述第二反應池通過頂部溢流口連通；

所述第三氣管與所述第一反應池連通，并伸入所述第一反應池的底部；

所述第三氣管設有第一溶氣射流器。

進一步的，所述尾破裝置包括依次連接的一級尾破裝置和二級尾破裝置；

所述第一氣管與所述一級尾破裝置連通，所述第二氣管與所述二級尾破裝置連通，所述二級尾破裝置的出氣端與所述空分裝置連通；

所述第一反應池的底部設有攪拌器；

所述第一反應池與催化反應器連接，所述催化反應器用于向所述第一反應池投加藥劑。

進一步的，所述一級尾破裝置和所述二級尾破裝置均為加熱-催化混合型尾氣臭氧破壞器，所述加熱-催化混合型尾氣臭氧破壞器包括催化反應槽、加熱器、風機、除霧器和控制柜；

進一步的，所述催化反應槽包括不銹鋼催化槽、不銹鋼網狀格板及支承柵板和催化劑；

進一步的，所述加熱器包括溫控器、不銹鋼外殼和加熱元件；

進一步的，所述風機為漩渦式風機，所述風機包括鋁質渦輪和葉片以及單/三相電機；

進一步的，所述除霧器包括外殼、支撐架、除霧篩網和排水裝置等；

進一步的，所述控制柜包括顯示調節儀表，顯示調節儀表分別與報警器和控制器連接，所述控制器用于根據報警器的信息控制所述顯示調節儀表。

進一步的，所述溶解臭氧分解池的底部區域設有曝氣盤，所述曝氣盤與設置于所述溶解臭氧分解池外的曝氣機連接，用于將殘余的臭氧吹脫。

進一步的，所述臭氧反應池和所述溶解臭氧分解池的頂部均設有呼吸閥。

進一步的，所述純氧曝氣生物濾池內設有懸浮球組合功能化載體，所述懸浮球組合功能化載體包括多個體積為25-30mm3的聚氨酯基立方塊；

所述純氧曝氣生物濾池底部設有排泥閥，所述排泥閥連接有排泥泵；

所述純氧曝氣生物濾池的出口設有排水泵；

所述第一出氣管設有第二溶氣射流器；

所述第二管道設有進水泵；

所述純氧曝氣生物濾池包括碳源投加系統，所述碳源投加系統包括儲罐、加藥泵和加藥管線，所述加藥管線分別與所述儲罐和所述純氧曝氣生物濾池連接，所述加藥泵設置于所述加藥管線。

進一步的，所述空分裝置包括冷卻器、第一緩沖罐、增壓系統、第二緩沖罐、干燥凈化設備、變壓吸附制氧設備和產品氧氣緩沖罐；

所述干燥凈化設備包括氣液分離器、冷凍式干燥機、精密過濾器、吸附式干燥機和粉塵精濾器；

所述變壓吸附制氧設備包括空氣緩沖罐、變壓吸附分離設備、粉塵精濾器、控制系統、檢測與放空系統；

經臭氧尾破后的氣體依次經過所述冷卻器、所述第一緩沖罐、所述增壓系統、所述第二緩沖罐、所述氣液分離器、所述冷凍式干燥機、所述精密過濾器、所述吸附式干燥機和所述粉塵精濾器后進入所述空氣緩沖罐，經緩沖后分別進入所述變壓吸附制氧設備，所述變壓吸附制氧設備生產的氧氣經所述粉塵精濾器進入所述產品氧氣緩沖罐進行緩沖。

本發明第二方面提供了一種污水處理方法，使用第一方面所述的臭氧氧化-曝氣生物濾池水處理系統，包括以下步驟：

S100、通過臭氧發生器向臭氧反應池加入臭氧，溶解臭氧的污水通過池底設置的混合設備混合，將進水池內的部分原水加入臭氧反應池，通過臭氧發生器加入臭氧，通過催化反應器向臭氧反應池加入催化劑，含臭氧的污水在催化劑的催化作用下，激發產生羥基自由基，使大部分難降解的有機物發生斷鏈反應形成短鏈的有機物或直接被氧化至CO2和H2O；

S200、在溶解臭氧分解池通過曝高氧氣體方式分解溶解臭氧；

S300、廢水中有機物在曝氣生物濾池內徹底生化降解；

S400、臭氧發生器和溶解臭氧分解池內產生的尾氣經尾破裝置與補充空氣混合，作為空分制氧的原料氣；

S500、空分制氧后產生的一部分高純度氧氣經臭氧發生器利用產生臭氧，供臭氧反應池使用以氧化處理污廢水；空分制氧后產生的另一部分高純氧氣通過射流曝氣方式進入純氧曝氣生物濾池，供純氧曝氣生物濾池生化使用。

進一步的，步驟S400中，空分制氧的步驟包括：

S401、經臭氧尾破后的氣體經冷卻器、第一緩沖罐、增壓系統進入第二緩沖罐進行緩沖儲氣；

S402、第二緩沖罐進行緩沖儲氣后依次進入氣液分離器、冷凍式干燥機除去大部分油、水、塵埃后，再進入精密過濾器、吸附式干燥機，除去部分油、水、塵埃后，使壓縮空氣的常壓露點降至-55℃，除去大量的水分，最后再經粉塵精濾器，使出口潔凈壓縮空氣含油量≤0.01ppm、含塵量≤0.01μm；

S403、潔凈的壓縮空氣進入空氣緩沖罐，經緩沖后分別進入兩只填裝吸附劑的變壓吸附分離設備，壓縮空氣由變壓吸附分離設備底端進入，氣流經多層不銹鋼空氣擴散器擴散以后，均勻進入變壓吸附分離設備，進行氧氮吸附分離，然后從出口端流出氧氣，這一過程經均壓和減壓，吸附劑脫除所吸附的雜質組分，完成吸附劑的再生，兩個變壓吸附分離設備交替循環操作，持續送入原料壓縮空氣，連續生產合格氧氣；

S404、變壓吸附制氧設備生產的氧氣進入氧氣緩沖罐進行緩沖，平衡氧氣壓力和純度，再經粉塵精濾器過濾后，從而得到純度為90-93.0%的合格氧氣，其輸出壓力為0.2-0.3MPa、常壓露點≤-60℃、含油量≤0.001ppm、含塵量≤0.01μm；合格氧氣一部分進入臭氧發生器用于臭氧制備，一部分通入純氧曝氣生物濾池的第二溶氣射流器，混合后用于生化供氧。

本發明實施例提供的技術方案與現有技術相比具有如下優點：

臭氧氧化-曝氣生物濾池水處理系統及污水處理方法具有以下優點：

1.本發明實施例提供的新型臭氧尾氣回收循環利用協同臭氧-曝氣生物濾池水處理系統可使臭氧尾氣得到充分利用，是臭氧尾氣回收循環利用的有效方案。

2.本發明實施例可以解決純氧曝氣氧氣成本高的問題，使純氧曝氣具有可推廣性。

3.本發明實施例提出的氧尾氣回收循環利用協同臭氧-曝氣生物濾池水處理系統因其適用性高，運營成本低，工藝成熟，可廣泛推廣于工業難處理廢水領域。

（發明人：黎澤華;林曉峰;劉牡;朱希坤;張立言;孫凱;蘇英強;段夢緣;韓慧銘;肖聰）
