公布日：2022.03.11
申請日：2021.12.09
分類號：C02F9/02(2006.01)I
摘要
本發明涉及一種含油污水的凈化處理裝置，該裝置設有固液分離箱、油水分離箱、集水槽、集油槽和鼓風機，固液分離箱通過出液管導入油水分離箱，油水分離箱通過導管將分離后的水和油分別引入集水槽和集油槽；本發明通過設置固液分離箱和油水分離箱，先進行固液分離，再進行油水分離，使分離效果更佳且殘渣更易集中處理。
權利要求書

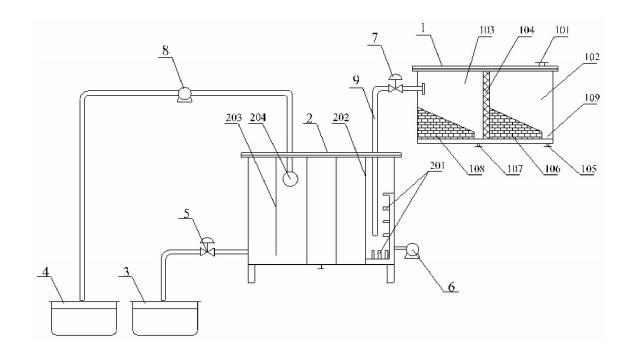

1.一種含油污水的凈化處理裝置，其特征在于：該裝置設有固液分離箱(1)、油水分離箱(2)、集水槽(3)、集油槽(4)和鼓風機(6)，固液分離箱(1)通過出液管(9)導入油水分離箱(2)，油水分離箱(2)通過導管將分離后的水和油分別引入集水槽(3)和集油槽(4)；所述固液分離箱(1)由豎直設置的濾網層(104)分隔成過濾室(102)和靜置室(103)，過濾室(102)頂部設有進液口(101)，過濾室(102)內由濾網層(104)朝固液分離箱(1)側壁方向由高向低設有傾斜臺階I(106)，并在靠近固液分離箱(1)側壁處形成凹槽(109)，凹槽(109)的底部設有排污口I(105)；所述靜置室(103)內由固液分離箱(1)側壁朝濾網層(104)方向由高向低設有傾斜臺階II(108)，并在靠近濾網層(104)處形成凹槽(109)，凹槽(109)的底部設有排污口II(107)；所述靜置室(103)遠離濾網層(104)的側壁上設有出液口，出液管(9)一端插設在出液口內；所述油水分離箱(2)內設有油水分隔板(203)、多個折流板(202)和浮油收集球(204)，多個折流板(202)和油水分隔板(203)均豎直設置，且由進液口至出液口方向依次排列；所述折流板(202)底部及其中一側與油水分離箱(2)內壁密封連接，另一側與油水分離箱(2)內壁之間設有過液通道，多個折流板(202)形成的過液通道沿兩個側壁交替設置，形成S型流動通道；油水分隔板(203)頂部及兩側均與油水分離箱(2)內壁密封連接，底部與油水分離箱(2)內壁之間設有過液通道；所述油水分離箱(2)的進液口設置在首個折流板(202)與側壁之間，且此折流板(202)與側壁圍成的空間與鼓風機(6)連通，此空間內設有出風口(201)；所述油水分隔板(203)與折流板(202)之間設有浮油收集球(204)，且浮油收集球(204)可始終漂浮在液面，浮油收集球(204)包括集油球(20401)和出油管(20402)，出油管(20402)一端插設在集油球(20401)內，另一端經設置在油水分離箱(2)頂部的出油口導入集油槽(4)內，集油球(20401)底部設有進油孔(20403)；被油水分隔板(203)分隔的油水分離箱(2)側壁上設有出水口，經導管引入集水槽(3)。
2.如權利要求1所述的含油污水的凈化處理裝置，其特征在于：所述固液分離箱(1)和油水分離箱(2)均呈方形。
3.如權利要求1所述的含油污水的凈化處理裝置，其特征在于：所述出液管(9)一端伸入油水分離箱(2)底部。
4.如權利要求1所述的含油污水的凈化處理裝置，其特征在于：所述折流板(202)與油水分離箱(2)內壁之間的過液通道寬度為5～10cm。
5.如權利要求1所述的含油污水的凈化處理裝置，其特征在于：所述折流板(202)頂部與油水分離箱(2)內壁密封連接。
6.如權利要求1所述的含油污水的凈化處理裝置，其特征在于：所述傾斜臺階I(106)和傾斜臺階II(108)的傾斜角度為30～60度。
7.如權利要求1所述的含油污水的凈化處理裝置，其特征在于：所述油水分隔板(203)底部與與油水分離箱(2)底面之間的過液通道寬度為5～10cm。
8.如權利要求1所述的含油污水的凈化處理裝置，其特征在于：所述集油球(20401)上均布有多個進油孔(20403)。
9.如權利要求1所述的含油污水的凈化處理裝置，其特征在于：所述折流板(202)與側壁圍成的空間的底部與側部均設有出風口(201)。
10.如權利要求9所述的含油污水的凈化處理裝置，其特征在于：所述底部與側部出風方向相互垂直交錯，底部出風方向豎直向上，側部出風沿水平方向。
發明內容
針對上述現有現有的含有污水給環境及企業帶來的壓力及現有油水分離裝置成本較高日常維護較難等問題，本發明提供一種含油污水的凈化處理裝置。
為解決上述技術問題，本發明采用的技術方案為：
一種含油污水的凈化處理裝置，該裝置設有固液分離箱、油水分離箱、集水槽、集油槽和鼓風機，固液分離箱通過出液管導入油水分離箱，油水分離箱通過導管將分離后的水和油分別引入集水槽和集油槽；
所述固液分離箱由豎直設置的濾網層分隔成過濾室和靜置室，過濾室頂部設有進液口，過濾室內由濾網層朝固液分離箱側壁方向由高向低設有傾斜臺階I，并在靠近固液分離箱側壁處形成凹槽，凹槽的底部設有排污口I；所述靜置室內由固液分離箱側壁朝濾網層方向由高向低設有傾斜臺階II，并在靠近濾網層處形成凹槽，凹槽的底部設有排污口II；所述靜置室遠離濾網層的側壁上設有出液口，出液管一端插設在出液口內；
所述油水分離箱內設有油水分隔板、多個折流板和浮油收集球，多個折流板和油水分隔板均豎直設置，且由進液口至出液口方向依次排列；
所述折流板底部及其中一側與油水分離箱內壁密封連接，另一側與油水分離箱內壁之間設有過液通道，多個折流板形成的過液通道沿兩個側壁交替設置，形成S型流動通道；油水分隔板頂部及兩側均與油水分離箱內壁密封連接，底部與油水分離箱內壁之間設有過液通道；
所述油水分離箱的進液口設置在首個折流板與側壁之間，且此折流板與側壁圍成的空間與鼓風機連通，此空間內設有出風口；
所述油水分隔板與折流板之間設有浮油收集球，且浮油收集球可始終漂浮在液面，浮油收集球包括集油球和出油管，出油管一端插設在集油球內，另一端經設置在油水分離箱頂部的出油口導入集油槽內，集油球底部設有進油孔；被油水分隔板分隔的油水分離箱側壁上設有出水口，經導管引入集水槽。
進一步地，所述固液分離箱和油水分離箱均呈方形。
進一步地，所述出液管一端伸入油水分離箱底部。
進一步地，所述折流板與油水分離箱內壁之間的過液通道寬度為5～10cm。
進一步地，所述折流板頂部與油水分離箱內壁密封連接。
進一步地，所述傾斜臺階I和傾斜臺階II的傾斜角度為30～60度。
進一步地，所述油水分隔板底部與與油水分離箱內壁之間的過液通道寬度為5～10cm。
進一步地，所述集油球上均布有多個進油孔。
進一步地，所述折流板與側壁圍成的空間的底部與側部均設有出風口。
進一步地，所述底部與側部出風方向相互垂直交錯，底部出風方向豎直向上，側部出風沿水平方向。
本發明的有益效果：
本發明提供的含油污水的凈化處理裝置，通過設置固液分離箱和油水分離箱，先進行固液分離，再進行油水分離，使分離效果更佳且殘渣更易集中處理；
本發明通過豎直設置的濾網層分隔成過濾室和靜置室，在過濾室內設置傾斜臺階I，可使固體殘渣由于坡度阻力更易沉積，且在靠近固液分離箱側壁處形成凹槽，通過固體在斜坡上自身重力作用易滑落至凹槽內，便于通過凹槽底部的排污口I進行清理；通過在靜置室內設置傾斜臺階II，固體殘渣由于坡度阻力實現二次沉積，并在靠近濾網層處形成凹槽，通過固體在斜坡上自身重力作用滑落至凹槽內，便于通過凹槽底部的排污口II進行清理；
本發明通過設置鼓風機，在油水分離箱內設置出風口，通過鼓風使油經風力吹拂作用漂浮至水面，油水實現更好的分離；通過設置折流板形成S型流動通道，可延長液體流動路徑，并且通過折流板的迂回抵擋作用，使液體緩慢沉積，實現油水更好的分離；
本發明通過設置油水分隔板，使水從油水分隔板底部過液通道流過，而浮在水面的油被阻隔實現二者分離，通過在油面設置浮油收集球，使表層的油通過浮油收集球被抽取。
（發明人：占隆驍）
