公布日：2022.10.18
申請日：2022.09.14
分類號：C02F9/04(2006.01)I;C02F1/52(2006.01)N;C02F1/40(2006.01)N;C02F1/50(2006.01)N
摘要
本發明公開了一種生活污水的高效處理裝置，屬于污水處理技術領域，本發明通過在固液分離箱上設置分離機構，分離機構用于分離生活污水中的塑料袋等大型雜物，避免影響到污水的排放以及懸浮物的沉淀，固液分離箱底部漏斗狀的出料管用于儲存沉淀后的雜物和懸浮物，實現對污水中大型雜物與小型雜物懸浮物的分離，便于后續的油水分離作業；通過在油液分離箱上設置去油機構，去油機構用于對生活污水進行進一步處理，去除污水表面的油液，有效的降低了生活污水對環境上的污染，去油罩內可調節傾斜角度的導流板，方便油液的滴落和收集，去油機構配合油液分離箱一側的加藥口，使得去油機構在去除油污的同時，藥劑可以對污水進行殺菌消毒除臭等作業。
權利要求書

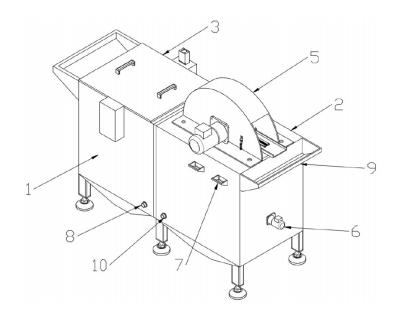

1.一種生活污水的高效處理裝置，包括固液分離箱（1），其特征在于，所述固液分離箱（1）一側固定安裝有油液分離箱（2），所述油液分離箱（2）背離固液分離箱（1）一側設置有用于收集油滴的收集箱（9），所述油液分離箱（2）一側設置有若干加藥口（7），所述油液分離箱（2）內設置有用于混合藥劑的混合機構（6）；所述固液分離箱（1）一側連通有入料板（11），所述固液分離箱（1）內設置有用于分離液體中大型雜物的分離機構（4），所述分離機構（4）的固定架（41）上設置有第一過濾網（42），所述固定架（41）滑動安裝于固液分離箱（1）內，所述固液分離箱（1）兩側對稱開設有升降槽（12），所述固定架（41）兩側對稱安裝的升降架（43）分別滑動安裝于兩個升降槽（12）上；所述油液分離箱（2）頂部設置有用于分離污水中油液的去油機構（5），所述去油機構（5）的去油罩（51）固定安裝于油液分離箱（2）頂部，所述去油罩（51）內設置有用于吸附油液的轉動盤（52），所述轉動盤（52）上固定安裝的轉動軸轉動安裝于去油罩（51）上，所述轉動盤（52）底部設置于油液內，所述去油罩（51）一側設置有用于引導油液滴落的導流組件（57）。
2.根據權利要求1所述的一種生活污水的高效處理裝置，其特征在于，所述固液分離箱（1）兩側分別固定安裝有第一固定罩（14）和第二固定罩（13），所述第一固定罩（14）內轉動安裝有升降絲杠（15），所述第一固定罩（14）頂部固定安裝的升降電機（16）輸出軸固定連接升降絲杠（15）端部，所述第二固定罩（13）內固定安裝有升降桿，其中一個升降架（43）螺紋連接于升降絲杠（15）上，另一個升降架（43）滑動安裝于升降桿上。
3.根據權利要求1所述的一種生活污水的高效處理裝置，其特征在于，所述固液分離箱（1）底部設置有出料管（17），所述出料管（17）為漏斗狀。
4.根據權利要求1所述的一種生活污水的高效處理裝置，其特征在于，所述固液分離箱（1）底部設置有連接管（8），所述連接管（8）端部設置有第二過濾網，所述油液分離箱（2）底部一側設置有進水管（10），所述固液分離箱（1）頂部設置有可提起的蓋板（3）。
5.根據權利要求1所述的一種生活污水的高效處理裝置，其特征在于，所述油液分離箱（2）頂部開設有供轉動盤（52）穿過的去油口，所述去油罩（51）一側固定安裝的驅動電機（53）輸出軸固定連接轉動軸端部。
6.根據權利要求1所述的一種生活污水的高效處理裝置，其特征在于，所述導流組件（57）包括導流板（571），所述導流板（571）上固定安裝的兩個固定座（573）上均設置有刮板（574），所述去油罩（51）兩側對稱開設有固定槽（55），所述導流板（571）兩側固定安裝的固定桿（575）分別設置于兩個固定槽（55）內，所述去油罩（51）一側設置的驅動氣缸（56）活塞桿固定連接其中一個固定桿（575），所述導流板（571）通過導流板（571）兩側的固定軸轉動安裝于去油罩（51）內。
7.根據權利要求6所述的一種生活污水的高效處理裝置，其特征在于，所述導流板（571）上開設有供轉動盤（52）穿過的導流槽（572），所述導流板（571）傾斜設置于去油罩（51）上，所述去油罩（51）一側設置有供導流板（571）穿過的開口（54）。
8.根據權利要求1所述的一種生活污水的高效處理裝置，其特征在于，所述混合機構（6）的攪拌軸（62）上設置有若干攪拌葉片（63），所述油液分離箱（2）一側固定安裝的混合電機（61）輸出軸固定連接攪拌軸（62）端部。
9.根據權利要求1所述的一種生活污水的高效處理裝置，其特征在于，所述油液分離箱（2）頂部設置有消毒燈（21），對所述油液分離箱（2）底部設置有排水口（22）。
發明內容
針對現有技術存在的不足，本發明的目的在于提供一種生活污水的高效處理裝置，解決以下技術問題：（1）生活污水中的大型雜物影響生活污水的過濾及排放，影響到污水中小型雜物和懸浮物的分離；（2）生活污水中存在的油脂會造成管道的堵塞，造成污水的腐敗影響污水的排放。
本發明的目的可以通過以下技術方案實現：一種生活污水的高效處理裝置，包括固液分離箱，所述固液分離箱一側固定安裝有油液分離箱，所述油液分離箱背離固液分離箱一側設置有用于收集油滴的收集箱；所述固液分離箱一側連通有入料板，所述固液分離箱內設置有用于分離液體中大型雜物的分離機構，所述分離機構的固定架內設置有第一過濾網，所述固定架滑動安裝于固液分離箱內，所述固液分離箱兩側對稱開設有升降槽，所述固定架兩側對稱安裝的升降架分別滑動安裝于兩個升降槽上；所述油液分離箱頂部設置有用于分離污水中油液的去油機構，所述去油機構的去油罩固定安裝于油液分離箱頂部，所述去油罩內設置有用于吸附油液的轉動盤，所述轉動盤上固定安裝的轉動軸轉動安裝于去油罩上，所述轉動盤底部設置于油液內，所述去油罩一側設置有用于引導油液滴落的導流組件；所述油液分離箱一側設置有若干加藥口，所述油液分離箱內還設置有用于混合藥劑的混合機構。
作為本發明進一步的方案，所述固液分離箱兩側分別固定安裝有第一固定罩和第二固定罩，所述第一固定罩內轉動安裝有升降絲杠，所述第一固定罩頂部固定安裝的升降電機輸出軸固定連接升降絲杠端部，所述第二固定罩內固定安裝有升降桿，其中一個升降架螺紋連接于升降絲杠上，另一個升降架滑動安裝于升降桿上。
作為本發明進一步的方案，所述固液分離箱底部設置有出料管，所述出料管為漏斗狀。
作為本發明進一步的方案，所述固液分離箱底部設置有連接管，所述連接管端部設置有第二過濾網，所述油液分離箱底部一側設置有進水管，所述固液分離箱頂部設置有可提起的蓋板。
作為本發明進一步的方案，所述油液分離箱頂部開設有供轉動盤穿過的去油口，所述去油罩一側固定安裝的驅動電機輸出軸固定連接轉動軸端部。
作為本發明進一步的方案，所述導流組件包括導流板，所述導流板上固定安裝的兩個固定座上均設置有刮板，所述去油罩兩側對稱開設有固定槽，所述導流板兩側固定安裝的固定桿分別設置于兩個固定槽內，所述去油罩一側設置的驅動氣缸活塞桿固定連接其中一個固定桿，所述導流板通過導流板兩側的固定軸轉動安裝于去油罩內。
作為本發明進一步的方案，所述導流板上開設有供轉動盤穿過的導流槽，所述導流板傾斜設置于去油罩上，所述去油罩一側設置有供導流板穿過的開口。
作為本發明進一步的方案，所述混合機構的攪拌軸上設置有若干攪拌葉片，所述油液分離箱一側固定安裝的混合電機輸出軸固定連接攪拌軸端部。
作為本發明進一步的方案，所述油液分離箱頂部還設置有消毒燈，對所述油液分離箱底部設置有排水口。
與現有方案相比，本發明的有益效果：本發明通過在固液分離箱上設置分離機構，分離機構用于分離生活污水中的塑料袋等大型雜物，避免影響到污水的排放以及懸浮物的沉淀，固液分離箱底部漏斗狀的出料管用于儲存沉淀后的雜物和懸浮物，實現對污水中大型雜物與小型雜物懸浮物的分離，便于后續的油水分離作業。
通過在油液分離箱上設置去油機構，去油機構用于對生活污水進行進一步處理，去除污水表面的油液，有效的降低了生活污水對環境上的污染，去油罩內可調節傾斜角度的導流板，方便油液的滴落和收集，去油機構配合油液分離箱一側的加藥口，使得去油機構在去除油污的同時，藥劑可以對污水進行殺菌消毒除臭等作業，提高了污水處理的效率和處理質量。
通過在油液分離箱上設置加藥口和混合機構，混合機構使得藥劑與污水充分混合，提高了藥劑的溶解效率，進一步提高了污水的凈化效率，使得污水排放更加高效。
（發明人：潘嘉斌）
