公布日：2022.12.13
申請日：2022.09.16
分類號：C02F3/08(2006.01)I;C02F101/16(2006.01)N;C02F101/30(2006.01)N
摘要
本申請公開了一種生物膜廢水處理反應器，包括：第一反應箱，第一反應箱上設置有原水進口、第一循環入口和第一循環出口；第一液位開關，設置于第一反應箱內；第二反應箱，第二反應箱上設置有第二循環入口和第二循環出口；第二液位開關，設置于第二反應箱內；循環泵組，與第一循環出口和第二循環出口相連，當?shù)谝灰何婚_關檢測到第一反應箱的液位達到預設高度時，循環泵組將第一反應箱內的廢水通過第二循環入口輸入第二反應箱內，當?shù)诙何婚_關檢測到第二反應箱的液位達到預設高度時，循環泵組將第二反應箱內的一部分廢水通過第一循環入口輸入第一反應箱內，另一部分廢水通過外排管排出。本申請具有故障率低、脫氮效率高、自控程度高等優點。
權利要求書
1.一種生物膜廢水處理反應器，其特征在于，包括：第一反應箱，所述第一反應箱上設置有原水進口、第一循環入口和第一循環出口；第一液位開關，設置于所述第一反應箱內；第二反應箱，所述第二反應箱上設置有第二循環入口和第二循環出口；第二液位開關，設置于所述第二反應箱內；循環泵組，與所述第一循環出口和所述第二循環出口相連，當所述第一液位開關檢測到所述第一反應箱的液位達到預設高度時，所述循環泵組將所述第一反應箱內的廢水通過所述第二循環入口輸入第二反應箱內，當所述第二液位開關檢測到所述第二反應箱的液位達到預設高度時，所述循環泵組將所述第二反應箱內的一部分廢水通過第一循環入口輸入第一反應箱內，另一部分廢水通過外排管排出；其中，所述第一反應箱和第二反應箱內均設置有用于過濾污染物并生成生物膜的填料。
2.根據權利要求1所述的生物膜廢水處理反應器，其特征在于，所述第一反應箱的頂部設置有第一噴淋口，所述循環泵組還用于將所述第二反應箱內的廢水通過所述第一噴淋口輸入所述第一反應箱內；所述第二反應箱的頂部設置有第二噴淋口，所述循環泵組還用于將第一反應箱內的廢水通過所述第二噴淋口輸入所述第二反應箱內；所述第一噴淋口和第二噴淋口的下端分別連接有噴淋組件。
3.根據權利要求2所述的生物膜廢水處理反應器，其特征在于，所述循環泵組包括：第一循環泵，所述第一循環泵的輸入端連接第一循環出口，所述第一循環泵的輸出端連接有第一開關閥，所述第一開關閥的輸出端口分別連接所述第二循環入口和第二噴淋口，所述第一開關閥與第二噴淋口之間連接有第一調節閥；第二循環泵，所述第二循環泵的輸入端連接第二循環出口，所述第二循環泵的輸出端連接有第二開關閥，所述第二開關閥的輸出端口分別連接所述第一循環入口、第一噴淋口和外排管，所述第二開關閥與第一噴淋口之間連接有第二調節閥，所述第二開關閥與外排管之間連接有第三調節閥。
4.根據權利要求2所述的生物膜廢水處理反應器，其特征在于，所述循環泵組包括：第三循環泵，所述第三循環泵的輸入端分別連接第一循環出口和第二循環出口，所述第三循環泵與第一循環出口之間連接有第三開關閥，所述第三循環泵與第二循環出口之間連接有第四開關閥；所述第三循環泵的輸出端分別連接有第五開關閥和第六開關閥，所述第五開關閥的輸出端分別連接所述第二循環入口和第二噴淋口，所述第六開關閥的輸出端分別連接所述第一循環入口、第一噴淋口和外排管；所述第五開關閥與所述第二噴淋口之間連接有第四調節閥；所述第六開關閥與所述第一噴淋口之間連接有第五調節閥，所述第六開關閥與所述外排管之間連接有第六調節閥。
5.根據權利要求2所述的生物膜廢水處理反應器，其特征在于，所述噴淋組件包括支管路以及設置于所述支管路上的多個噴淋頭。
6.根據權利要求1所述的生物膜廢水處理反應器，其特征在于，所述第一反應箱和第二反應箱的底面均為斜面，所述第一循環出口對應于所述第一反應箱底面的下端，所述第二循環出口對應于所述第二反應箱底面的下端。
7.根據權利要求1所述的生物膜廢水處理反應器，其特征在于，所述第一反應箱和第二反應箱內均設置有填料固定件，所述填料固定件為框架結構；所述填料整體呈片狀，且并排設置于所述填料固定件內。
8.根據權利要求7所述的生物膜廢水處理反應器，其特征在于，所述填料為立體網狀結構。
9.根據權利要求7所述的生物膜廢水處理反應器，其特征在于，相鄰所述填料之間的間隙為1-10mm。
10.一種采用權利要求1-9中任一項所述生物膜廢水處理反應器的廢水處理方法，其特征在于，包括：通過所述原水進口向所述第一反應箱內輸入待處理廢水；所述第一液位開關檢測到所述第一反應箱內的液位達到第一預設高度時，所述循環泵組將所述第一反應箱內的廢水輸入至第二反應箱內；所述第二液位開關檢測到所述第二反應箱內的液位達到第二預設高度時，所述循環泵組將所述第二反應箱內的一部分廢水輸入至所述第一反應箱內，另一部分廢水通過外排管排出；預設時間內，使所述原水進口的總流量等于所述外排管的總流量。
發明內容
基于上述背景技術的問題，本申請旨在提供一種生物膜廢水處理反應器及處理方法，能夠降低污水處理過程中的故障率。
第一方面，本申請?zhí)峁┮环N生物膜廢水處理反應器，包括：

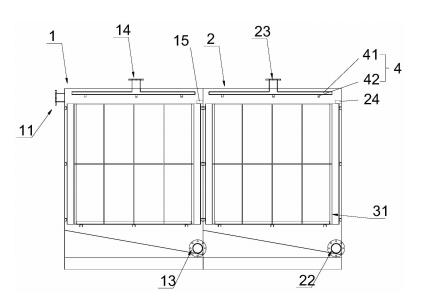

第一反應箱，所述第一反應箱上設置有原水進口、第一循環入口和第一循環出口；
第一液位開關，設置于所述第一反應箱內；
第二反應箱，所述第二反應箱上設置有第二循環入口和第二循環出口；
第二液位開關，設置于所述第二反應箱內；
循環泵組，與所述第一循環出口和所述第二循環出口相連，當所述第一液位開關檢測到所述第一反應箱的液位達到預設高度時，所述循環泵組將所述第一反應箱內的廢水通過所述第二循環入口輸入第二反應箱內，當所述第二液位開關檢測到所述第二反應箱的液位達到預設高度時，所述循環泵組將所述第二反應箱內的一部分廢水通過第一循環入口輸入第一反應箱內，另一部分廢水通過外排管排出；
其中，所述第一反應箱和第二反應箱內均設置有用于過濾污染物并生成生物膜的填料。
可選地，所述第一反應箱的頂部設置有第一噴淋口，所述循環泵組還用于將所述第二反應箱內的廢水通過所述第一噴淋口輸入所述第一反應箱內；所述第二反應箱的頂部設置有第二噴淋口，所述循環泵組還用于將第一反應箱內的廢水通過所述第二噴淋口輸入所述第二反應箱內；
所述第一噴淋口和第二噴淋口的下端分別連接有噴淋組件。
可選地，所述循環泵組包括：
第一循環泵，所述第一循環泵的輸入端連接第一循環出口，所述第一循環泵的輸出端連接有第一開關閥，所述第一開關閥的輸出端口分別連接所述第二循環入口和第二噴淋口，所述第一開關閥與第二噴淋口之間連接有第一調節閥；
第二循環泵，所述第二循環泵的輸入端連接第二循環出口，所述第二循環泵的輸出端連接有第二開關閥，所述第二開關閥的輸出端口分別連接所述第一循環入口、第一噴淋口和外排管，所述第二開關閥與第一噴淋口之間連接有第二調節閥，所述第二開關閥與外排管之間連接有第三調節閥。
可選地，所述循環泵組包括：
第三循環泵，所述第三循環泵的輸入端分別連接第一循環出口和第二循環出口，所述第三循環泵與第一循環出口之間連接有第三開關閥，所述第三循環泵與第二循環出口之間連接有第四開關閥；
所述第三循環泵的輸出端分別連接有第五開關閥和第六開關閥，所述第五開關閥的輸出端分別連接所述第二循環入口和第二噴淋口，所述第六開關閥的輸出端分別連接所述第一循環入口、第一噴淋口和外排管；
所述第五開關閥與所述第二噴淋口之間連接有第四調節閥；所述第六開關閥與所述第一噴淋口之間連接有第五調節閥，所述第六開關閥與所述外排管之間連接有第六調節閥。
可選地，所述噴淋組件包括支管路以及設置于所述支管路上的多個噴淋頭。
可選地，所述第一反應箱和第二反應箱的底面均為斜面，所述第一循環出口對應于所述第一反應箱底面的下端，所述第二循環出口對應于所述第二反應箱底面的下端。
可選地，所述第一反應箱和第二反應箱內均設置有填料固定件，所述填料固定件為框架結構；
所述填料整體呈片狀，且并排設置于所述填料固定件內。
可選地，所述填料為立體網狀結構。
可選地，相鄰所述填料之間的間隙為1-10mm。
第二方面，本申請?zhí)峁┮环N采用第一方面中任一項所述生物膜廢水處理反應器的廢水處理方法，包括：
通過所述原水進口向所述第一反應箱內輸入待處理廢水；
所述第一液位開關檢測到所述第一反應箱內的液位達到第一預設高度時，所述循環泵組將所述第一反應箱內的廢水輸入至第二反應箱內；
所述第二液位開關檢測到所述第二反應箱內的液位達到第二預設高度時，所述循環泵組將所述第二反應箱內的一部分廢水輸入至所述第一反應箱內，另一部分廢水通過外排管排出；
預設時間內，使所述原水進口的總流量等于所述外排管的總流量。
如上，本申請通過第一液位開關、第二液位開關與循環泵組控制廢水在第一反應箱和第二反應箱內循環流動，實現生物膜的更新脫落，達到去除廢水中COD、氨氮、總氮的目的。相對于傳統的生物轉盤結構來講，避免了轉盤轉動過程造成的中軸斷裂、中軸軸承進水漏水等機械故障。而且通過外排管及時將廢水中的多余污泥混合物排出，避免污泥混合物在裝置的底部沉積。
（發明人：李方越;謝軍英;陳晨）
