公布日：2022.11.25
申請日：2022.05.18
分類號：C02F9/10(2006.01)I;C02F1/44(2006.01)I;B01D29/03(2006.01)I;B01D29/58(2006.01)I;B01D29/60(2006.01)I;B01D29/96(2006.01)I
摘要
本發明公開了一種工業�；鬯麴s回用設備，屬于污水處理設備技術領域，該一種工業危化污水蒸餾回用設備，包括物理過濾裝置、蒸餾裝置和膜過濾裝置，所述物理過濾裝置的出液口和所述蒸餾裝置的進液口通過第一管道連接，所述蒸餾裝置的出液口和所述膜過濾裝置的進液口通過第二管道連接，污水依次經過所述物理過濾裝置、所述蒸餾裝置和所述膜過濾裝置得到逐級凈化，所述物理過濾裝置包括第一過濾箱和交錯設置在第一過濾箱內部的若干擋板。通過將物理過濾、蒸餾過濾和膜過濾組合起來對污水進行處理，污水依次經過各個處理設備實現了對污水的層級處理，相比較現有的獨立設備對污水的處理過程，污水的凈化程度更高，處理效果更好。
權利要求書

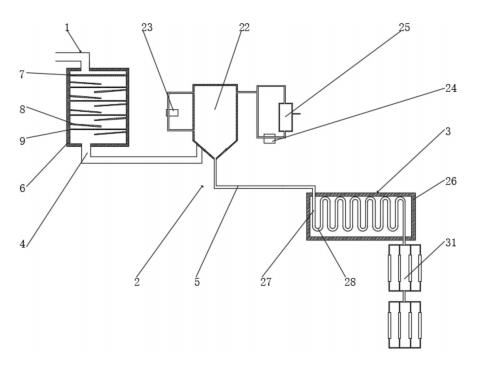

1.一種工業�；鬯麴s回用設備，其特征在于：包括物理過濾裝置(1)、蒸餾裝置(2)、膜過濾裝置(3)和二級反滲透裝置(31)，所述物理過濾裝置(1)的出液口和所述蒸餾裝置(2)的進液口通過第一管道(4)連接，所述蒸餾裝置(2)的出液口和所述膜過濾裝置(3)的進液口通過第二管道(5)連接，污水依次經過所述物理過濾裝置(1)、所述蒸餾裝置(2)和所述膜過濾裝置(3)得到逐級凈化。
2.根據權利要求1所述的一種工業�；鬯麴s回用設備，其特征在于：所述物理過濾裝置(1)包括第一過濾箱(6)、第一過濾網(7)和交錯設置在第一過濾箱(6)內部的若干擋板(8)，所述物理過濾裝置(1)還包括設置在相鄰所述擋板(8)之間的第二過濾網(9)，所述第一過濾網(7)設置在靠近所述物理過濾裝置(1)進液口處。
3.根據權利要求2所述的一種工業�；鬯麴s回用設備，其特征在于：所述第二過濾網(9)沿著污水前進方向過濾半徑逐漸減小，所述擋板(8)沿著污水前進方向傾斜一定角度。
4.根據權利要求3所述的一種工業�；鬯麴s回用設備，其特征在于：所述物理過濾裝置(1)還包括控制所述擋板(8)傾斜角度的旋轉裝置(10)和將第一過濾網(7)和第二過濾網(9)拉出的抽出裝置(11)。
5.根據權利要求4所述的一種工業�；鬯麴s回用設備，其特征在于：所述旋轉裝置(10)包括旋轉軸(12)，所述旋轉軸(12)一端轉動連接在所述第一過濾箱(6)內壁上，所述旋轉軸(12)的另一端貫穿所述擋板(8)并延伸到所述第一過濾箱(6)外部，且在外徑處固定連接有控制件(13)，所述控制件(13)上設置有卡塊(14)，所述旋轉裝置(10)還包括固定在所述第一過濾箱(6)外壁上的滑軌(15)以及滑軌(15)上滑動連接的滑塊(16)，所述滑塊(16)上設置有和所述卡塊(14)相適配的卡槽(17)，所述旋轉裝置(10)還包括對所述滑塊(16)進行限位的限位裝置(18)。
6.根據權利要求5所述的一種工業�；鬯麴s回用設備，其特征在于：所述限位裝置(18)是設置在所述滑塊(16)和所述第一過濾箱(6)外壁上的螺紋孔(19)，通過螺栓將所述滑塊(16)固定在所述第一過濾箱(6)上。
7.根據權利要求4所述的一種工業危化污水蒸餾回用設備，其特征在于：所述抽出裝置(11)包括安裝所述第一過濾網(7)和所述第二過濾網(9)的滑動件(20)以及設置在所述第一過濾箱(6)內壁上供所述滑動件(20)滑動的軌道(21)，所述滑動件(20)上設置有把手(30)。
8.根據權利要求1所述的一種工業�；鬯麴s回用設備，其特征在于：所述蒸餾裝置(2)包括蒸餾釜(22)、壓縮機(23)、真空泵(24)以及冷凝水罐(25)，所述真空泵(24)制造真空環境從而降低沸點，所述蒸餾釜(22)對污水進行蒸餾處理。
9.根據權利要求1所述的一種工業�；鬯麴s回用設備，其特征在于：所述膜過濾裝置(3)包括第二過濾箱(26)、設置在所述第二過濾箱(26)內的若干陶瓷膜(27)以及連接若干所述陶瓷膜(27)的連接件(28)。
10.根據權利要求9所述的一種工業危化污水蒸餾回用設備，其特征在于：所述連接件(28)成“U”型且在連接件(28)內設置有若干分流通道(29)。
發明內容
本發明的目的在于提供一種工業危化污水蒸餾回用設備，以解決上述背景技術中提出現有污水處理設備在使用過程中的問題。
為實現上述目的，本發明提供如下技術方案：一種工業�；鬯麴s回用設備，包括物理過濾裝置、蒸餾裝置、膜過濾裝置和二級反滲透裝置，所述物理過濾裝置的出液口和所述蒸餾裝置的進液口通過第一管道連接，所述蒸餾裝置的出液口和所述膜過濾裝置的進液口通過第二管道連接，污水依次經過所述物理過濾裝置、所述蒸餾裝置和所述膜過濾裝置得到逐級凈化。
優選的，所述物理過濾裝置包括第一過濾箱、第一過濾網和交錯設置在第一過濾箱內部的若干擋板，所述物理過濾裝置還包括設置在相鄰所述擋板之間的第二過濾網，所述第一過濾網設置在靠近所述物理過濾裝置進液口處。
優選的，所述第二過濾網沿著污水前進方向過濾半徑逐漸減小，所述擋板沿著污水前進方向傾斜一定角度。
優選的，所述物理過濾裝置還包括控制所述擋板傾斜角度的旋轉裝置和將第一過濾網和第二過濾網拉出的抽出裝置。
優選的，所述旋轉裝置包括旋轉軸，所述旋轉軸一端轉動連接在所述第一過濾箱內壁上，所述旋轉軸的另一端貫穿所述擋板并延伸到所述第一過濾箱外部，且在外徑處固定連接有控制件，所述控制件上設置有卡塊，所述旋轉裝置還包括固定在所述第一過濾箱外壁上的滑軌以及滑軌上滑動連接的滑塊，所述滑塊上設置有和所述卡塊相適配的卡槽，所述旋轉裝置還包括對所述滑塊進行限位的限位裝置。
優選的，所述限位裝置是設置在所述滑塊和所述第一過濾箱外壁上的螺紋孔，通過螺栓將所述滑塊固定在所述第一過濾箱上。
優選的，所述抽出裝置包括安裝所述第一過濾網和所述第二過濾網的滑動件以及設置在所述第一過濾箱內壁上供所述滑動件滑動的軌道，所述滑動件上設置有把手。
優選的，所述蒸餾裝置包括蒸餾釜、壓縮機、真空泵以及冷凝水罐，所述真空泵制造真空環境從而降低沸點，所述蒸餾釜對污水進行蒸餾處理。
優選的，所述膜過濾裝置包括第二過濾箱、設置在所述第二過濾箱內的若干陶瓷膜以及連接若干所述陶瓷膜的連接件。
優選的，所述連接件成“U”型且在連接件內設置有若干分流通道。
與現有技術相比，本發明的有益效果是：
1、通過將物理過濾、蒸餾過濾和膜過濾組合起來對污水進行處理，污水依次經過各個處理設備實現了對污水的層級處理，相比較現有的獨立設備對污水的處理過程，污水的凈化程度更高，處理效果更好。
2、通過在第一過濾箱內設置多個擋板，避免了污水在進入箱體之后直接和第二過濾網進行接觸，一方面能夠減少污水中的顆粒對第二過濾網造成損傷，另一方面能夠提高第二過濾網的過濾效果，同時在第一過濾箱內設置多個過濾直徑不同的第二過濾網且污水在第一過濾中曲折前進，提高了污水和第二過濾網的接觸面積，進一步提高了過濾效果。
3、通過第一過濾箱設置對擋板角度進行調節的旋轉裝置，方便了對擋板角度的調節，避免污水中的顆粒附著在擋板上，影響過濾效果，同時設置了能將第一過濾網和第二過濾網拉出的抽出裝置，方便對第一過濾網以及第二過濾網進行清洗，放置雜質堵塞。
4、通過在第二過濾箱內設置多個連接件用以連接多個陶瓷膜，能夠在固定規格的第二過濾箱內放置更多的陶瓷膜，污水依次經過各個陶瓷膜的過濾后才能排出，且在連接件設置有和套膜膜上通孔相對應的分流通道，使污水的流動更加順暢，進一步提高了過濾效果。
（發明人：馮帆）
