公布日：2022.09.06
申請日：2022.06.30
分類號：C02F9/14(2006.01)I
摘要
本發明公開了一種基于磁性復合載體的高效污水生化處理系統及方法，系統包括：生化子系統的前端設進水口，后端設出水管和排泥管；磁性復合載體投加子系統設有投加磁性復合載體連接生化子系統缺氧池的投加口；磁性復合載體回收分離子系統分別設有磁性復合載體的回收口、回用投放口和剩余污泥排出口，回收口與生化子系統連接排泥管，能回收磁性復合載體，回用投放口連接缺氧池進水端。該系統及方法結合磁混凝系統和類顆粒污泥的優勢與生化子系統的活性污泥法和生物膜法的優勢，進而減小生化池的池容，二沉池形成高密度的含磁性載體污泥可使二沉池的固體通量和水力負荷大幅提升，進而大大提升二沉池處理能力，能解決水量負荷和污染物負荷的沖擊問題。
權利要求書
1.一種基于磁性復合載體的高效污水生化處理系統，其特征在于，包括：生化子系統、磁性復合載體投加子系統和磁性復合載體回收分離子系統；其中，所述生化子系統的前端設置進水口，后端設置出水管和排泥管；所述磁性復合載體投加子系統設有投加磁性復合載體的投加口，該投加口與所述生化子系統的缺氧池的進水端連接；所述磁性復合載體回收分離子系統分別設有磁性復合載體的回收口、回用投放口和剩余污泥排出口，所述回收口與所述生化子系統的排泥管連接，能從所述生化子系統的外排污泥內回收磁性復合載體，所述回用投放口與所述生化子系統的缺氧池的進水端連接，能將分離的磁性復合載體回放至所述缺氧池的進水端。
2.根據權利要求1所述的基于磁性復合載體的高效污水生化處理系統，其特征在于，所述磁性復合載體回收分離子系統包括：磁泥泵、剪切機和磁分離機；其中，所述磁泥泵設置所述回收口，與所述生化子系統的排泥管連接；所述磁泥泵的出口依次與所述剪切機和磁分離機連接；所述磁分離機分別設置所述回用投放口和剩余污泥排出管，所述回用投放口與所述生化子系統的缺氧池的進水端連接。
3.根據權利要求2所述的基于磁性復合載體的高效污水生化處理系統，其特征在于，所述磁泥泵的葉輪采用全開式葉輪。
4.根據權利要求2所述的基于磁性復合載體的高效污水生化處理系統，其特征在于，所述磁性復合載體回收分離子系統的剩余污泥排出管上設有渣漿泵，該渣漿泵的葉輪設有耐磨涂層，其葉輪采用全開式葉輪。
5.根據權利要求1所述的基于磁性復合載體的高效污水生化處理系統，其特征在于，所述磁性復合載體投加子系統采用干式投加系統或濕式投加系統。
6.根據權利要求1所述的基于磁性復合載體的高效污水生化處理系統，其特征在于，所述磁性復合載體的密度為1.006-1.15g/cm3，該磁性載體工藝顆粒的沉降速度為絮狀活性污泥4-6倍。

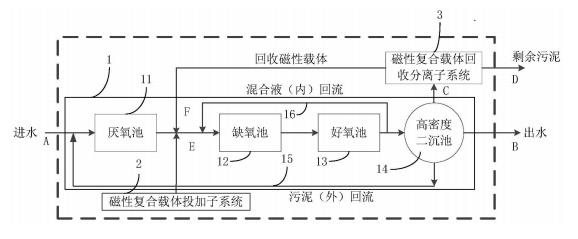

7.根據權利要求1至6任一項所述的基于磁性復合載體的高效污水生化處理系統，其特征在于，所述生化子系統包括：厭氧池、所述缺氧池、好氧池和高密度二沉池；其中，所述厭氧池前端設置所述進水口，后端設置的出水口依次與所述缺氧池、好氧池和高密度二沉池連接，所述高密度二沉池的后端設置出水管，底部設置排泥管；所述高密度二沉池的排泥管通過污泥回流管回連至所述厭氧池前端的進水口；所述好氧池后端的出水管通過混合液回流管回流至所述缺氧池的進水端。
8.一種基于磁性復合載體的高效污水生化處理方法，其特征在于，采用權利要求1至7任一項所述的系統，包括以下步驟：在所述系統的生化子系統開始污水生化處理時，通過所述系統的磁性復合載體投加子系統按生化子系統需去除污染物的量確定污水中磁性復合載體的填充比，按確定的填充比向所述生化子系統的缺氧池前端的污水中均勻投加磁性復合載體，通過在磁性復合載體上附著的生物膜作用，在缺氧、好氧條件下，降解去除污水中的污染物；在所述生化子系統處理污水過程中，依據之前確定的污水中磁性復合載體的填充比，并結合所述系統的磁性復合載體回收分離子系統的磁性復合載體回收率，控制磁性復合載體的投加量，使污水中的磁性復合載體的填充比保持為之前確定的填充比。
9.根據權利要求8所述的基于磁性復合載體的高效污水生化處理方法，其特征在于，所述方法中，按以下方式根據生化子系統需去除污染物的量確定污水中磁性復合載體的填充比，包括：按污水中磁性復合載體在缺氧池的除硝態氮負荷、在好氧池磁性復合載體的除碳負荷和除氨氮負荷分別計算出磁性復合載體的填充比；以計算得出的除硝態氮填充比、除碳填充比和除氨氮填充比中最大的填充比作為向生化子系統的污水中投加磁性復合載體的填充比；所述方法中，依據之前確定的污水中磁性復合載體的填充比，并結合磁性復合載體回收分離子系統的磁性復合載體回收率，控制磁性復合載體的投加量，包括：持續的磁性復合載體的投加量等于根據填充比確定的磁性復合載體投加量減去磁性復合載體回收分離子系統的磁性復合載體回收量。
10.根據權利要求8所述的基于磁性復合載體的高效污水生化處理方法，其特征在于，按以下公式計算所述缺氧池的污水中磁性復合載體的除硝態氮填充比，計算公式為：除硝態氮填充比＝V/V1×100％；其中，V為需要投加的磁性復合載體的體積，V通過公式V＝Q1(NO3-N1-NO3-N2)÷(q1×a)計算得出，Q1為缺氧池的進水水量，NO3-N1為缺氧池的進水硝態氮，NO3-N2為缺氧池的出水硝態氮，q1為單位磁性復合載體表面積的硝態氮負荷，a為磁性復合載體的比表面積；V1為缺氧池的池容；按以下公式計算所述好氧池的污水中磁性復合載體的除碳填充比，計算公式為：除碳填充比＝V/V2×100％；其中，V為需要投加的磁性復合載體的體積，V通過公式V＝Q2(COD1-COD2)÷(q2×a)計算得出，Q2為好氧池的進水水量，COD1為好氧池的進水COD，COD2為好氧池的出水COD，q2為單位磁性復合載體表面積的COD負荷，a為磁性復合載體的比表面積；V2為好氧池的池容；按以下公式計算所述好氧池的污水中磁性復合載體的除氨氮填充比，計算公式為：除氨氮填充比＝V/V2×100％；其中，V為需要投加的磁性復合載體的體積，V通過公式V＝Q2(NH3-N1-NH3-N2)÷(q3×a)計算得出，Q2為好氧池的進水水量，NH3-N1為好氧池的進水氨氮量，NH3-N2為好氧池的出水氨氮量，q3為單位磁性復合載體表面積的氨氮負荷，a為磁性復合載體的比表面積；V2為好氧池的池容。
發明內容
本發明的目的是提供了一種基于新型磁性載體的高效污水生化處理系統及方法，進而解決現有技術中存在的上述技術問題。
本發明的目的是通過以下技術方案實現的：
本發明實施方式提供一種基于磁性復合載體的高效污水生化處理系統，包括：
生化子系統、磁性復合載體投加子系統和磁性復合載體回收分離子系統；其中，
所述生化子系統的前端設置進水口，后端設置出水管和排泥管；
所述磁性復合載體投加子系統設有投加磁性復合載體的投加口，該投加口與所述生化子系統的缺氧池的進水端連接；
所述磁性復合載體回收分離子系統分別設有磁性復合載體的回收口、回用投放口和剩余污泥排出口，所述回收口與所述生化子系統的排泥管連接，能從所述生化子系統的外排污泥內回收磁性復合載體，所述回用投放口與所述生化子系統的缺氧池的進水端連接，能將分離的磁性復合載體回放至所述缺氧池的進水端。
本發明實施方式還提供一種基于磁性復合載體的高效污水生化處理方法，采用本發明的系統，包括以下步驟：
在所述系統的生化子系統開始污水生化處理時，通過所述系統的磁性復合載體投加子系統按生化子系統需去除污染物的量確定污水中磁性復合載體的填充比，按確定的填充比向所述生化子系統的缺氧池前端的污水中均勻投加磁性復合載體，通過在磁性復合載體上附著的生物膜作用，在缺氧、好氧條件下，降解去除污水中的污染物；
在所述生化子系統處理污水過程中，依據之前確定的污水中磁性復合載體的填充比，并結合所述系統的磁性復合載體回收分離子系統的磁性復合載體回收率，控制磁性復合載體的投加量，使污水中的磁性復合載體的填充比保持為之前確定的填充比。
與現有技術相比，本發明所提供的基于磁性復合載體的高效污水生化處理系統，其有益效果包括：
通過設置與生化子系統連接的磁性復合載體投加子系統和磁性復合載體回收分離子系統，方便向生化子系統處理的污水中投加磁性復合載體，以及對磁性復合載體回收分離循環利用，這種系統實現了將磁混凝系統和類顆粒污泥的優勢與生化子系統的活性污泥法和生物膜法等優勢結合，進而減小生化池的池容或提升生化池的處理量，二沉池形成高密度的含磁性復合載體污泥可使高密度二沉池的固體通量和水力負荷大幅提升，進而大大提升了二沉池的處理能力，可同時解決水量負荷和污染物負荷的沖擊問題，是一種高效、節能的脫氮除磷生物處理系統。
（發明人：魏彬;盧偉;汪力;馬文瑾;王億寶;龔春晨;杜蓉;王文嘯;謝羽佳;趙瞳;朱曜曜）
