公布日：2022.09.13
申請日：2022.06.15
分類號：B01D29/03(2006.01)I;B01D29/50(2006.01)I;B01D29/60(2006.01)I;B01D29/64(2006.01)I;B01D29/96(2006.01)I
摘要
本發明公開了一種高度集成的一體化分散污水處理設備，包括濾箱、支撐桿、支撐板、電機、轉軸、轉換機構、隔板、排渣機構、氣缸、氣缸桿和橫桿，所述濾箱內焊接有支撐桿，所述支撐桿上焊接有支撐板，所述支撐板上固定安裝有電機，所述電機的轉軸和支撐板轉動連接，所述濾箱內設置有轉換機構，所述轉換機構上設置有隔板，所述隔板和濾箱滑動連接，所述隔板上設置有排渣機構，所述轉換機構上設置有感應器，所述濾箱的側壁固定安裝有氣缸，所述氣缸的氣缸桿和濾箱滑動連接，所述氣缸桿上焊接有橫桿。本發明涉及一種高度集成的一體化分散污水處理設備，具有裝置對污水處理效率高和濾網上的雜物便于清理的特點。
權利要求書

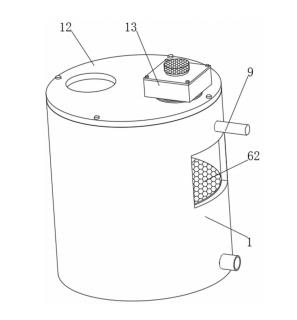

1.一種高度集成的一體化分散污水處理設備，包括濾箱(1)、支撐桿(2)、支撐板(3)、電機(4)、轉軸(5)、轉換機構(6)、隔板(7)、排渣機構(8)、氣缸(9)、氣缸桿(10)和橫桿(11)，其特征在于：所述濾箱(1)內焊接有支撐桿(2)，所述支撐桿(2)上焊接有支撐板(3)，所述支撐板(3)上固定安裝有電機(4)，所述電機(4)的轉軸(5)和支撐板(3)轉動連接，所述濾箱(1)內設置有轉換機構(6)，所述轉換機構(6)上設置有隔板(7)，所述隔板(7)和濾箱(1)滑動連接，所述隔板(7)上設置有排渣機構(8)，所述轉換機構(6)上設置有感應器(16)，所述濾箱(1)的側壁固定安裝有氣缸(9)，所述氣缸(9)的氣缸桿(10)和濾箱(1)滑動連接，所述氣缸桿(10)上焊接有橫桿(11)，所述濾箱(1)上通過螺釘連接有箱蓋(12)，所述箱蓋(12)上設置有監控器殼體(13)，所述監控器殼體(13)內設置有控制主板(14)，所述監控器殼體(13)上設置有顯示屏(15)。
2.根據權利要求1所述的一種高度集成的一體化分散污水處理設備，其特征在于：所述轉換機構(6)包括橫板(61)、濾網(62)、支撐環(63)、凸塊(64)、筒體(65)、頂銷(66)、彈簧(67)和限位槽(68)，所述橫板(61)和轉軸(5)焊接，所述橫板(61)和濾箱(1)接觸，所述橫板(61)上焊接有隔板(7)，所述橫板(61)上焊接有濾網(62)，所述濾網(62)和濾箱(1)接觸，所述濾網(62)上固定連接有感應器(16)，所述濾箱(1)內固定套接有支撐環(63)，所述支撐板(3)上焊接有筒體(65)，所述筒體(65)內滑動連接有頂銷(66)，所述筒體(65)內設置有彈簧(67)，所述彈簧(67)的一端和頂銷(66)焊接，所述彈簧(67)的另一端和支撐板(3)焊接，所述橫板(61)上開設有限位槽(68)，所述限位槽(68)內滑動連接有頂銷(66)。
3.根據權利要求2所述的一種高度集成的一體化分散污水處理設備，其特征在于：所述支撐環(63)上焊接有凸塊(64)，所述凸塊(64)和濾網(62)接觸。
4.根據權利要求1所述的一種高度集成的一體化分散污水處理設備，其特征在于：所述排渣機構(8)包括連桿(81)、主桿(82)、容置槽(83)、滑桿(84)、波紋套(85)、滑筒(86)、刮桿(87)、彈性套(88)、滑銷(89)、壓簧(810)、限位銷(811)和滑槽(812)，所述連桿(81)和隔板(7)焊接，所述連桿(81)內通過銷軸連接有主桿(82)，所述主桿(82)內開設有容置槽(83)，所述容置槽(83)內滑動連接有滑桿(84)，所述容置槽(83)內設置有波紋套(85)，所述滑桿(84)上焊接有滑筒(86)，所述滑筒(86)上接觸有橫板(61)，所述滑筒(86)和隔板(7)接觸，所述滑筒(86)內滑動連接有刮桿(87)，所述刮桿(87)的末端和濾箱(1)接觸，所述滑筒(86)內設置有彈性套(88)，所述彈性套(88)和刮桿(87)粘接，所述主桿(82)內滑動連接有滑銷(89)，所述滑銷(89)和橫桿(11)接觸，所述主桿(82)內設置有壓簧(810)。
5.根據權利要求4所述的一種高度集成的一體化分散污水處理設備，其特征在于：所述波紋套(85)的一端和主桿(82)粘接，所述波紋套(85)的另一端和滑桿(84)粘接。
6.根據權利要求4所述的一種高度集成的一體化分散污水處理設備，其特征在于：所述壓簧(810)的一端和主桿(82)焊接，所述壓簧(810)的另一端和滑銷(89)焊接。
7.根據權利要求4所述的一種高度集成的一體化分散污水處理設備，其特征在于：所述滑銷(89)內通過螺紋連接有限位銷(811)，所述主桿(82)上開設有滑槽(812)，所述滑槽(812)內滑動連接有限位銷(811)。
8.根據權利要求1所述的一種高度集成的一體化分散污水處理設備，其特征在于：所述控制主板(14)和顯示屏(15)電性連接，所述控制主板(14)和感應器(16)電性連接，所述控制主板(14)上電性連接有反饋模塊(17)，所述反饋模塊(17)和感應器(16)電性連接，所述控制主板(14)上電性連接有散熱模塊(18)，所述控制主板(14)上電性連接有網絡模塊(19)，所述控制主板(14)與氣缸(9)電性連接，所述控制主板(14)與電機(4)電性連接。
發明內容：
本發明的目的就在于為了解決上述問題而提供一種高度集成的一體化分散污水處理設備，解決了背景技術中提到的問題。
為了解決上述問題，本發明提供了一種技術方案：
一種高度集成的一體化分散污水處理設備，包括濾箱、支撐桿、支撐板、電機、轉軸、轉換機構、隔板、排渣機構、氣缸、氣缸桿和橫桿，所述濾箱內焊接有支撐桿，所述支撐桿上焊接有支撐板，所述支撐板上固定安裝有電機，所述電機的轉軸和支撐板轉動連接，所述濾箱內設置有轉換機構，所述轉換機構上設置有隔板，所述隔板和濾箱滑動連接，所述隔板上設置有排渣機構，所述轉換機構上設置有感應器，所述濾箱的側壁固定安裝有氣缸，所述氣缸的氣缸桿和濾箱滑動連接，所述氣缸桿上焊接有橫桿，所述濾箱上通過螺釘連接有箱蓋，所述箱蓋上設置有監控器殼體，所述監控器殼體內設置有控制主板，所述監控器殼體上設置有顯示屏。
作為優選，所述轉換機構包括橫板、濾網、支撐環、凸塊、筒體、頂銷、彈簧和限位槽，所述橫板和轉軸焊接，所述橫板和濾箱接觸，所述橫板上焊接有隔板，所述橫板上焊接有濾網，所述濾網和濾箱接觸，所述濾網上固定連接有感應器，所述濾箱內固定套接有支撐環，所述支撐板上焊接有筒體，所述筒體內滑動連接有頂銷，所述筒體內設置有彈簧，所述彈簧的一端和頂銷焊接，所述彈簧的另一端和支撐板焊接，所述橫板上開設有限位槽，所述限位槽內滑動連接有頂銷。通過隔板對兩個濾網進行分割，通過電機驅動橫板轉動，進而使得兩個濾網位置轉換，并且通過彈簧將頂銷頂緊在限位槽內在橫板轉換位置后對橫板定位，進而使得裝置在對污水處理過濾時，可以不停機清理濾網，確保裝置對污水處理效率。
作為優選，所述支撐環上焊接有凸塊，所述凸塊和濾網接觸。通過設置凸塊，減小濾網和支撐環之間的摩擦力。
作為優選，所述排渣機構包括連桿、主桿、容置槽、滑桿、波紋套、滑筒、刮桿、彈性套、滑銷、壓簧、限位銷和滑槽，所述連桿和隔板焊接，所述連桿內通過銷軸連接有主桿，所述主桿內開設有容置槽，所述容置槽內滑動連接有滑桿，所述容置槽內設置有波紋套，所述滑桿上焊接有滑筒，所述滑筒上接觸有橫板，所述滑筒和隔板接觸，所述滑筒內滑動連接有刮桿，所述刮桿的末端和濾箱接觸，所述滑筒內設置有彈性套，所述彈性套和刮桿粘接，所述主桿內滑動連接有滑銷，所述滑銷和橫桿接觸，所述主桿內設置有壓簧。通過氣缸驅動橫桿移動，使得橫桿撥動滑銷，使得主桿繞銷軸轉動，進而使得滑筒和刮桿配合，將濾網上的雜物刮除從濾箱上的出口排出，使得濾網清理更加方便，避免濾網堵塞。
作為優選，所述波紋套的一端和主桿粘接，所述波紋套的另一端和滑桿粘接。通過設置波紋套，使得滑筒被頂緊在濾網上移動。
作為優選，所述壓簧的一端和主桿焊接，所述壓簧的另一端和滑銷焊接。通過設置壓簧，使得滑銷可以自動復位。
作為優選，所述滑銷內通過螺紋連接有限位銷，所述主桿上開設有滑槽，所述滑槽內滑動連接有限位銷。通過設置限位銷和滑槽配合，對滑銷的行程進行限位。
作為優選，所述控制主板和顯示屏電性連接，所述控制主板和感應器電性連接電性連接，所述控制主板上電性連接有反饋模塊，所述反饋模塊和感應器電性連接，所述控制主板上電性連接有散熱模塊，所述控制主板上電性連接有網絡模塊，所述控制主板與氣缸電性連接，所述控制主板與電機電性連接。感應器通過反饋模塊向控制主板反饋信號，使得控制主板控制電機和氣缸開關，進而使得裝置可以自動化運行。
本發明的有益效果是：本發明涉及一種高度集成的一體化分散污水處理設備，具有裝置對污水處理效率高和濾網上的雜物便于清理的特點，在具體的使用中，具有以下有益效果：
首先，通過設置電機、橫板、濾網、筒體、頂銷、彈簧、限位槽、隔板等結構，通過隔板對兩個濾網進行分割，通過電機驅動橫板轉動，進而使得兩個濾網位置轉換，并且通過彈簧將頂銷頂緊在限位槽內在橫板轉換位置后對橫板定位，進而使得裝置在對污水處理過濾時，可以不停機清理濾網，確保裝置對污水處理效率。
其次，通過設置連桿、主桿、容置槽、滑桿、波紋套、滑筒、刮桿、彈性套、滑銷、氣缸、橫桿等結構，通過氣缸驅動橫桿移動，使得橫桿撥動滑銷，使得主桿繞銷軸轉動，進而使得滑筒和刮桿配合，將濾網上的雜物刮除從濾箱上的出口排出，使得濾網清理更加方便，避免濾網堵塞。
（發明人：丁宇;曲毅;郝進偉;劉雪;楊宏旺;徐慧薈;曹惠翔;王兆選）
