公布日：2022.11.01
申請日：2022.08.05
分類號：C02F11/122(2019.01)I;B01D36/04(2006.01)I;B01D33/46(2006.01)I
摘要
本發明公開一種污水處理淤泥過濾裝置，包括蓄水箱和固定基座，所述蓄水箱固定安裝在固定基座的一端外表面，所述蓄水箱的內側活動安裝有用來過濾淤泥的升降壓網，所述固定基座的內側設有兩組壓濾網，兩組壓濾網之間并排設置，所述兩組壓濾網的兩端均活動套接有傳動滾桿，壓濾網和固定基座之間通過傳動滾桿活動連接，所述固定基座的兩側均套接有轉軸，兩組轉軸之間安裝有轉筒；通過設置固定框和第一推桿，配合升降壓網的使用，使得該污水處理淤泥過濾裝置具有升降式輔助壓濾結構，通過其代替?zhèn)鹘y(tǒng)的靜置式沉淀分離結構，可以有效提升污水的處理效率，提升該污水處理淤泥過濾裝置的工作效率。
權利要求書

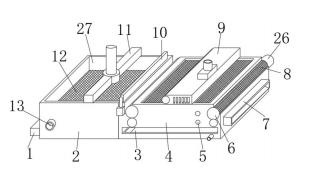

1.一種污水處理淤泥過濾裝置，包括蓄水箱(2)和固定基座(4)，所述蓄水箱(2)固定安裝在固定基座(4)的一端外表面，其特征在于，所述蓄水箱(2)的內側活動安裝有用來過濾淤泥的升降壓網(12)，所述固定基座(4)的內側設有兩組壓濾網(8)，兩組壓濾網(8)之間并排設置，所述兩組壓濾網(8)的兩端均活動套接有傳動滾桿(6)，壓濾網(8)和固定基座(4)之間通過傳動滾桿(6)活動連接，所述固定基座(4)的兩側均套接有轉軸(5)，兩組轉軸(5)之間安裝有轉筒(23)，轉筒(23)活動安裝在壓濾網(8)的內側，且轉筒(23)的外表面固定安裝有柱形滾刷(24)。
2.根據權利要求1所述的一種污水處理淤泥過濾裝置，其特征在于，所述轉筒(23)和固定基座(4)之間通過轉軸(5)活動連接，一組傳動滾桿(6)的一端設有電機(26)。
3.根據權利要求1所述的一種污水處理淤泥過濾裝置，其特征在于，所述蓄水箱(2)的一端外表面下部位置固定安裝有固定卡座(1)，且固定卡座(1)的一側活動安裝有斜面推板(21)，所述固定卡座(1)和斜面推板(21)之間通過第二推桿(20)活動連接。
4.根據權利要求3所述的一種污水處理淤泥過濾裝置，其特征在于，所述第二推桿(20)的側邊外表面固定套接有密封環(22)，所述斜面推板(21)的一側外表面為斜面結構。
5.根據權利要求1所述的一種污水處理淤泥過濾裝置，其特征在于，所述固定基座(4)的上端中部設有清理罩(9)，清理罩(9)的一端內側活動安裝有滾刷筒(18)，所述清理罩(9)的底部靠近滾刷筒(18)的一側設有吸塵槽(17)，清理罩(9)的內部設有吸塵機。
6.根據權利要求5所述的一種污水處理淤泥過濾裝置，其特征在于，所述清理罩(9)的底部四角處均固定安裝有固定栓(19)，所述清理罩(9)和固定基座(4)之間通過固定栓(19)對接固定，所述清理罩(9)的兩側均設有排氣槽。
7.根據權利要求1所述的一種污水處理淤泥過濾裝置，其特征在于，所述升降壓網(12)的側邊外表面套接有固定框(15)，且固定框(15)的上端設有十字卡架(14)，且十字卡架(14)的中部位置設有第一推桿(25)。
8.根據權利要求7所述的一種污水處理淤泥過濾裝置，其特征在于，所述第一推桿(25)的上部設有固定架(11)，且固定架(11)的上端中部固定安裝有固定套筒(16)。
9.根據權利要求1所述的一種污水處理淤泥過濾裝置，其特征在于，所述固定基座(4)的內側下部位置固定安裝有集水盤(3)，所述固定基座(4)的另一端外表面固定安裝有排料卡嘴(7)。
10.根據權利要求1所述的一種污水處理淤泥過濾裝置，其特征在于，所述蓄水箱(2)的側邊設有排水管頭(13)，所述蓄水箱(2)和固定基座(4)之間活動安裝有升降卡板(10)，升降卡板(10)的兩端均設有升降桿，蓄水箱(2)和固定基座(4)之間貫通連接，蓄水箱(2)的內側設有蓄水槽(27)。
發明內容
本發明的目的在于提供一種污水處理淤泥過濾裝置，可以解決現有的問題。
本發明解決的問題是：
1、上述淤泥過濾裝置采用水箱式結構設計，其通過將污水導入水箱中，使得污水在水箱中沉淀一定時間，令淤泥沉淀至水箱底部，以此完成淤泥的沉淀分離操作，沉淀分離耗時較長，降低了淤泥過濾裝置的工作效率；
2、上述淤泥過濾裝置不具有同步清污結構，淤泥過濾裝置在長時間使用后，其壓濾部分的濾網結構容易出現阻塞現象，使得淤泥過濾裝置長時間使用后，其過濾效果降低，令使用者需要定期進行清理操作，功能性單一；
3、上述淤泥過濾裝置不具有輔助清理結構，在其進行旋轉式壓濾操作時，濾網結構上殘余的淤泥會重復進行壓濾操作，使得濾網上的淤泥不斷累積，降低了淤泥過濾裝置的使用效果。
本發明的目的可以通過以下技術方案實現：
一種污水處理淤泥過濾裝置，包括蓄水箱和固定基座，所述蓄水箱固定安裝在固定基座的一端外表面，所述蓄水箱的內側活動安裝有用來過濾淤泥的升降壓網，所述固定基座的內側設有兩組壓濾網，兩組壓濾網之間并排設置，所述兩組壓濾網的兩端均活動套接有傳動滾桿，壓濾網和固定基座之間通過傳動滾桿活動連接，所述固定基座的兩側均套接有轉軸，兩組轉軸之間安裝有轉筒，轉筒活動安裝在壓濾網的內側，且轉筒的外表面固定安裝有柱形滾刷。
作為本發明的進一步技術方案，所述轉筒和固定基座之間通過轉軸活動連接，一組傳動滾桿的一端設有電機，初步過濾后的污水排入至兩組壓濾網之間，利用電機驅動傳動滾桿，使得傳動滾桿帶動壓濾網轉動，利用壓濾網移動擠壓污水中的淤泥，在壓濾網轉動時，壓濾網同步帶動轉筒的柱形滾刷轉動，利用柱形滾刷同步清理壓濾網的網孔，避免壓濾網出現阻塞現象。
作為本發明的進一步技術方案，所述蓄水箱的一端外表面下部位置固定安裝有固定卡座，且固定卡座的一側活動安裝有斜面推板，所述固定卡座和斜面推板之間通過第二推桿活動連接，當使用者將蓄水箱的內側注滿污水后，使用者利用升降壓網向下按壓污水，使得升降壓網快速完成污水和污泥的分離操作，省去了污水的靜置沉淀分離步驟，使用者將分離后的水體排出后，污泥淤積在蓄水箱的底部，使用者通過啟動第二推桿，使得第二推桿驅動斜面推板平移，開啟升降卡板后，利用斜面推板將污泥推入至固定基座內。
作為本發明的進一步技術方案，所述第二推桿的側邊外表面固定套接有密封環，所述斜面推板的一側外表面為斜面結構，利用密封環的設置，可以提升第二推桿的防水性能。
作為本發明的進一步技術方案，所述固定基座的上端中部設有清理罩，清理罩的一端內側活動安裝有滾刷筒，所述清理罩的底部靠近滾刷筒的一側設有吸塵槽，清理罩的內部設有吸塵機，通過滾刷筒的轉動，可以清理掉壓濾網上多余的污垢，同時啟動吸塵機，使得吸塵機通過吸塵槽清理多余污垢。
作為本發明的進一步技術方案，所述清理罩的底部四角處均固定安裝有固定栓，所述清理罩和固定基座之間通過固定栓對接固定，所述清理罩的兩側均設有排氣槽。
作為本發明的進一步技術方案，所述升降壓網的側邊外表面套接有固定框，且固定框的上端設有十字卡架，且十字卡架的中部位置設有第一推桿，使用者通過啟動第一推桿，使得第一推桿通過十字卡架驅動固定框，利用固定框帶動升降壓網下移，十字卡架對固定框和第一推桿之間起到銜接固定作用，升降壓網本身質地較為柔軟，因此無法直接進行升降操作，通過十字卡架配合固定框，可以將升降壓網撐開，提升其結構強度，令其可以進行升降式壓濾操作。
作為本發明的進一步技術方案，所述第一推桿的上部設有固定架，且固定架的上端中部固定安裝有固定套筒，利用固定架的設置，可以對第一推桿的安裝起到輔助固定作用，使得第一推桿固定在蓄水箱的上部。
作為本發明的進一步技術方案，所述固定基座的內側下部位置固定安裝有集水盤，所述固定基座的另一端外表面固定安裝有排料卡嘴，利用排料卡嘴可以將滾壓脫水后的污泥排出，同時其分離后的水體穿過下部的壓濾網落入至集水盤內進行收集。
作為本發明的進一步技術方案，所述蓄水箱的側邊設有排水管頭，所述蓄水箱和固定基座之間活動安裝有升降卡板，升降卡板的兩端均設有升降桿，蓄水箱和固定基座之間貫通連接，蓄水箱的內側設有蓄水槽，通過升降卡板的開啟或閉合，可以方便蓄水箱向固定基座進行排料操作，升降桿、第一推桿和第二推桿均為電推桿。
本發明的有益效果：
1、通過設置固定框和第一推桿，在該污水處理淤泥過濾裝置使用時，使得第一推桿配合固定框驅動升降壓網下移，以此代替?zhèn)鹘y(tǒng)的靜置式沉淀分離操作，加速污水中淤泥的分離，在其操作時，使用者將蓄水箱的內側注滿污水后，使得第一推桿通過十字卡架驅動固定框，利用固定框帶動升降壓網下移，十字卡架對固定框和第一推桿之間起到銜接固定作用，升降壓網本身質地較為柔軟，因此無法直接進行升降壓濾操作，通過十字卡架配合固定框，可以將升降壓網撐開，提升其結構強度，令其可以進行升降式壓濾操作，利用升降壓網向下按壓污水，使得升降壓網快速完成污水和污泥的分離操作，將淤泥壓至蓄水箱的底部，省去了污水的靜置沉淀分離步驟，使用者將分離后的水體排出后，污泥淤積在蓄水箱的底部，通過啟動第二推桿，使得第二推桿驅動斜面推板平移，開啟升降卡板后，利用斜面推板將污泥推入至固定基座內，方便壓濾網對其進行后續的二次壓濾操作，通過設置固定框和第一推桿，配合升降壓網的使用，使得該污水處理淤泥過濾裝置具有升降式輔助壓濾結構，通過其代替?zhèn)鹘y(tǒng)的靜置式沉淀分離結構，可以有效提升污水的處理效率，提升該污水處理淤泥過濾裝置的工作效率。
2、通過柱形滾刷，在該污水處理淤泥過濾裝置使用時，通過將柱形滾刷設置在壓濾網的內側，在斜面推板將污泥推入至固定基座后，使用者可以啟動電機，使得電機驅動傳動滾桿轉動，利用傳動滾桿驅動壓濾網滾動，利用兩組壓濾網滾壓過濾淤泥，從而去除淤泥中殘余的水體，利用排料卡嘴可以將滾壓脫水后的污泥排出，同時其分離后的水體穿過下部的壓濾網落入至集水盤內進行收集，在壓濾網轉動時，利用壓濾網和柱形滾刷之間的接觸，通過轉筒兩端的轉軸，使得轉筒可以在壓濾網的內側同步旋轉，同時使得轉筒表面的柱形滾刷旋轉，利用柱形滾刷同步清理壓濾網的網孔，避免壓濾網出現阻塞現象，通過兩組柱形滾刷的設置，使得上下兩排壓濾網均具有同步清理結構，提升該污水處理淤泥過濾裝置使用時的穩定性，避免其出現阻塞現象。
3、通過設置吸塵槽和滾刷筒，在該污水處理淤泥過濾裝置使用時，使用者可以在壓濾網滾動時，利用壓濾網同步驅動滾刷筒，通過滾刷筒的轉動，可以清理掉壓濾網上多余的污垢，同時啟動吸塵機，使得吸塵機通過吸塵槽清理多余污垢，從而完成對滾壓后壓濾網的清理操作，避免壓濾網重復帶入淤泥，通過吸塵槽和滾刷筒的設置，使得該污水處理淤泥過濾裝置具有輔助清理結構，提升其使用效果。
（發明人：金志宏;吳浩）
