公布日：2022.11.01

申請日：2022.07.28

分類號：C02F3/28(2006.01)I

摘要

本發明公開了一種污水深度處理用反硝化深床濾池，涉及污水處理技術領域，具體為一種污水深度處理用反硝化深床濾池，包括濾池本體，所述濾池本體內側的上面設置有支撐框，所述支撐框的內腔固定套裝有連接塊，兩個所述連接塊的內側固定安裝有封堵塊，所述封堵塊的外側和連接塊的外側開設有連通孔。使支撐板的內腔通過軸承活動套裝有支撐螺栓，使支撐螺栓頂端的外部活動套裝有活動板，同時在深床濾池外側位于支撐板的下方安裝伺服電機，使支撐板的底面活動連接有從動齒輪。使兩個支撐螺栓的下方連接從動盤，通過連接塊和軸承與連接桿的配合連接從動齒輪和從動盤，方便利用伺服電機控制活動板的穩定上下運動，方便控制支撐框的升降。

權利要求書

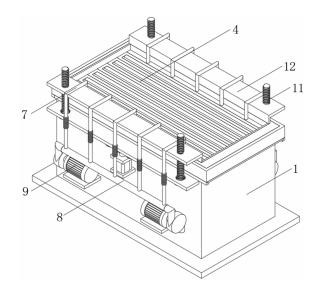

1.一種污水深度處理用反硝化深床濾池，包括濾池本體(1)，其特征在于：所述濾池本體(1)內側的上面設置有支撐框(2)，所述支撐框(2)的內腔固定套裝有連接塊(3)，兩個所述連接塊(3)的內側固定安裝有封堵塊(4)，所述封堵塊(4)的外側和連接塊(3)的外側開設有連通孔(5)，所述封堵塊(4)的內側固定安裝有封堵氣囊(6)，所述連接塊(3)的上方且位于連通孔(5)的外部固定連接有抽氣管(7)，所述抽氣管(7)的底端固定安裝有集氣管(8)，所述濾池本體(1)的前后側固定安裝有氣泵(9),所述濾池本體(1)的外側固定安裝有支撐板(10)，所述支撐板(10)的內腔活動套裝有支撐螺栓(11)，所述支撐螺栓(11)的外部活動套裝有活動板(12)，所述濾池本體(1)的前后側固定安裝有伺服電機(13)，所述伺服電機(13)輸出軸的頂端固定連接有主動齒輪(14)，所述活動板(12)的底面活動連接有從動齒輪(15)，所述支撐螺栓(11)的底端固定連接有從動盤(16)，所述從動盤(16)和從動齒輪(15)的底面固定連接有連接塊(17)，所述連接塊(17)的外部通過軸承套裝有連接桿(18)。

2.根據權利要求1所述的一種污水深度處理用反硝化深床濾池，其特征在于：所述支撐框(2)的外部固定套裝有連接套(19),所述連接套(19)的外部固定套裝有支撐套(20)，所述支撐套(20)底面的左側固定安裝有后支撐桿(21)，所述支撐套(20)底面的前后側固定安裝有側支撐桿(22)，所述側支撐桿(22)的內側活動套裝有封堵板(23)，所述封堵板(23)靠近右側的位置開設有排水孔(24)。

3.根據權利要求1所述的一種污水深度處理用反硝化深床濾池，其特征在于：所述封堵塊(4)的內側安裝兩個封堵氣囊(6)，兩個封堵氣囊(6)的內腔和封堵塊(4)的內腔相互連通，所述連接塊(3)的內腔和封堵塊(4)的內腔相互連通。

4.根據權利要求1所述的一種污水深度處理用反硝化深床濾池，其特征在于：所述抽氣管(7)的內腔和集氣管(8)的內腔相互連通，所述集氣管(8)的兩端和氣泵(9)的輸入端連接。

5.根據權利要求1所述的一種污水深度處理用反硝化深床濾池，其特征在于：所述從動齒輪(15)和從動盤(16)的厚度值相同，所述連接塊(17)的軸心和從動齒輪(15)與從動盤(16)的軸心距相同。

6.根據權利要求1所述的一種污水深度處理用反硝化深床濾池，其特征在于：兩個所述從動齒輪(15)的外側和主動齒輪(14)的外側相互嚙合，所述主動齒輪(14)的軸心和支撐螺栓(11)的軸心位于同豎線。

7.根據權利要求1所述的一種污水深度處理用反硝化深床濾池，其特征在于：所述活動板(12)的底端和支撐框(2)頂面的前后側固定連接，所述支撐框(2)的外徑值和濾池本體(1)的內徑值相同。

8.根據權利要求2所述的一種污水深度處理用反硝化深床濾池，其特征在于：所述封堵板(23)的高度值和側支撐桿(22)內側的高度值相同，所述側支撐桿(22)的豎截面呈L形。

9.根據權利要求2所述的一種污水深度處理用反硝化深床濾池，其特征在于：所述排水孔(24)位于濾池本體(1)的外部，所述封堵板(23)的頂面和支撐套(20)的底面貼合。

發明內容

針對現有技術的不足，本發明提供了一種污水深度處理用反硝化深床濾池，解決了上述背景技術中提出的問題。

為實現以上目的，本發明通過以下技術方案予以實現：一種污水深度處理用反硝化深床濾池，包括濾池本體，所述濾池本體內側的上面設置有支撐框，所述支撐框的內腔固定套裝有連接塊，兩個所述連接塊的內側固定安裝有封堵塊，所述封堵塊的外側和連接塊的外側開設有連通孔，所述封堵塊的內側固定安裝有封堵氣囊，所述連接塊的上方，位于連通孔的外部固定連接有抽氣管，所述抽氣管的底端固定安裝有集氣管，所述濾池本體的前后側固定安裝有氣泵，所述濾池本體的外側固定安裝有支撐板，所述支撐板的內腔活動套裝有支撐螺栓，所述支撐螺栓的外部活動套裝有活動板，所述濾池本體的前后側固定安裝有伺服電機，所述伺服電機輸出軸的頂端固定連接有主動齒輪，所述活動板的底面活動連接有從動齒輪，所述支撐螺栓的底端固定連接有從動盤，所述從動盤和從動齒輪的底面固定連接有連接塊，所述連接塊的外部通過軸承套裝有連接桿，利用支撐螺栓和支撐板與活動板的設置，在使用時支撐螺栓和支撐板的設置起到支撐活動板的作用，方便在使用時控制支撐框穩定上下運動，方便裝置的使用，利用主動齒輪和從動齒輪的設置，通過連接桿和連接塊的配合，方便控制兩個從動齒輪的同步轉動，方便控制支撐螺栓的同步轉動，進而控制活動板的穩定平行于支撐板的上下運動。

可選的，所述支撐框的外部固定套裝有連接套,所述連接套的外部固定套裝有支撐套，所述支撐套底面的左側固定安裝有后支撐桿，所述支撐套底面的前后側固定安裝有側支撐桿，所述側支撐桿的內側活動套裝有封堵板，所述封堵板靠近右側的位置開設有排水孔，連接套的設置起到連接濾池本體外側的支撐套的作用，利用利用支撐套底部的后支撐桿和側支撐桿的設置，在使用時起到支撐封堵板的作用，方便進行限制污水的流向，方便裝置的使用。

可選的，所述封堵塊的內側安裝兩個封堵氣囊，兩個封堵氣囊的內腔和封堵塊的內腔相互連通，所述連接塊的內腔和封堵塊的內腔相互連通，兩個封堵氣囊的配合，方便封堵封堵塊中間的矩形槽，方便進行集水，同時方便進行防水，方便裝置的使用。

可選的，所述抽氣管的內腔和集氣管的內腔相互連通，所述集氣管的兩端和氣泵的輸入端連接，抽氣管和集氣管的設置起到連接連接塊和氣泵的作用，方便在使用時利用氣泵控制連接塊的吹氣和抽氣，使吹氣時封堵塊內腔的封堵氣囊將封堵塊封堵，同時抽氣時，封堵塊上方污水向下排放。

可選的，所述從動齒輪和從動盤的厚度值相同，所述連接塊的軸心和從動齒輪與從動盤的軸心距相同，從動齒輪和從動盤的設置，在連接塊和軸承與連接桿的配合下，方便控制從動齒輪和從動盤同步的運動，方便裝置的使用，提高裝置的實用性。

可選的，兩個所述從動齒輪的外側和主動齒輪的外側相互嚙合，所述主動齒輪的軸心和支撐螺栓的軸心位于同一豎線，兩個從動齒輪和主動齒輪的外側相互嚙合，在使用時方便利用主動齒輪控制兩個從動齒輪的同步轉動，進而通過連接桿和連接塊的配合，控制兩個從動盤的同步轉動，方便控制支撐螺栓的同步轉動。

可選的，所述活動板的底端和支撐框頂面的前后側固定連接，所述支撐框的外徑值和濾池本體的內徑值相同，活動板的底端和支撐框的頂部連接，在使用時，方便利用活動板，控制支撐框的升降，進而控制支撐框內腔的連接塊和封堵塊的升降，進而方便控制支撐框的快速批量排水。

可選的，所述封堵板的高度值和側支撐桿內側的高度值相同，所述側支撐桿的豎截面呈L形，側支撐桿的設置起到支撐封堵板的作用，同時封堵板的高度值和側支撐桿內側高度值相同，在使用時方便使封堵板封堵支撐框的底面。

可選的，所述排水孔位于濾池本體的外部，所述封堵板的頂面和支撐套的底面貼合，排水孔的設置起到排水的作用，方便在使用時起到將支撐框從濾池本體內腔抽出的廢水排出的作用，方便裝置的使用，提高裝置的實用性。

本發明提供了一種污水深度處理用反硝化深床濾池，具備以下有益效果：

1、該污水深度處理用反硝化深床濾池，通過在深床濾池的外側固定安裝有支撐板，使支撐板的內腔通過軸承活動套裝有支撐螺栓，使支撐螺栓頂端的外部活動套裝有活動板，同時在深床濾池外側位于支撐板的下方安裝伺服電機，使支撐板的底面活動連接有從動齒輪。使兩個支撐螺栓的下方連接從動盤，通過連接塊和軸承與連接桿的配合連接從動齒輪和從動盤，方便利用伺服電機控制活動板的穩定上下運動，方便控制支撐框的升降。

2、該污水深度處理用反硝化深床濾池，通過使兩個活動板內側的底部固定連接支撐框，使支撐框的內腔固定套裝有連接塊，使兩個連接塊的內側固定安裝有封堵塊，在封堵塊的內側固定套裝有封堵氣囊，同時利用連通孔，使連接塊和封堵塊的內腔相互連通，利用抽氣管和集氣管的設置連接連接塊和氣泵，在使用時方便在支撐框伸至深床濾池的內腔后，利用連接塊和封堵塊與連通孔和連通孔的配合，進行將含氮量充足的水取出，方便裝置的使用。

3、該污水深度處理用反硝化深床濾池，通過在支撐框的外部固定套裝有連接套，是連接套的外部固定套裝有支撐套，在支撐套底面的左側固定安裝后支撐桿，同時在支撐套的底部固定安裝有側支撐桿，利用封堵板的設置，使封堵板靠近右側的位置開設有排水孔，方便在取出含氮量較高的水后，將水向下排出，方便快速完成深床池的清理。

（發明人：楊宇杰;丁國鋒;吳逸興;周浩）
