公布日：2022.10.04
申請日：2022.06.29
分類號：C02F9/14(2006.01)I;C02F3/28(2006.01)N;C02F3/02(2006.01)N;B01D29/01(2006.01)N;B01D29/96(2006.01)N
摘要
本發明公開了一種一體化高效污水處理裝置，涉及污水處理領域，包括支撐底板，所述支撐底板的底面水平均勻?qū)佑械讐|塊，所述支撐底板的頂面螺栓連接有靜置箱體，所述靜置箱體的頂面均勻開設有通氣格柵，所述靜置箱體的一側邊水平插接有注水管道，所述支撐底板的頂面螺栓連接有厭氧箱體，所述支撐底板的頂面螺栓連接有好氧箱體，所述好氧箱體的頂面螺栓連接有頂固定盒，所述支撐底板的頂面螺栓連接有處理罐體，所述處理罐體的頂面螺栓連接有頂盒體，所述處理罐體的頂面螺栓連接有投料頂盒。本發明裝置設計結構簡單操作簡便，在采用了多種水處理結構一體化設置使得水處理更加的快速高效，同時多步驟結合處理使得水體的處理可以達標使用。
權利要求書

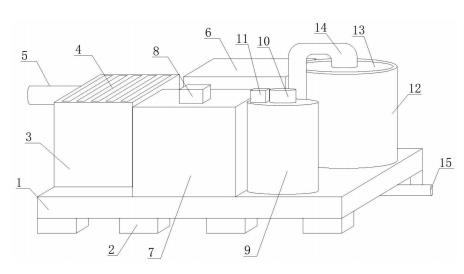

1.一種一體化高效污水處理裝置，包括支撐底板(1)，其特征在于，所述支撐底板(1)的底面水平均勻?qū)佑械讐|塊(2)，所述支撐底板(1)的頂面螺栓連接有靜置箱體(3)，所述靜置箱體(3)的頂面均勻開設有通氣格柵(4)，所述靜置箱體(3)的一側邊水平插接有注水管道(5)，所述支撐底板(1)的頂面螺栓連接有厭氧箱體(6)，所述支撐底板(1)的頂面螺栓連接有好氧箱體(7)，所述好氧箱體(7)的頂面螺栓連接有頂固定盒(8)，所述支撐底板(1)的頂面螺栓連接有處理罐體(9)，所述處理罐體(9)的頂面螺栓連接有頂盒體(10)，所述處理罐體(9)的頂面螺栓連接有投料頂盒(11)，所述支撐底板(1)的頂面螺栓連接有過濾罐體(12)，所述過濾罐體(12)的頂面水平卡接有密封蓋板(13)，所述密封蓋板(13)的頂面固定插接有傳輸管道(14)，所述支撐底板(1)的底面水平設置有排水管道(15)，所述支撐底板(1)的底面均勻水平開設有頂卡扣槽(16)，所述頂卡扣槽(16)的內側底面開設有通接孔(17)，所述頂卡扣槽(16)的內側底面均勻開設有固定螺孔(18)，所述支撐底板(1)的底面均勻開設有底螺孔(19)，所述底墊塊(2)的頂面垂直向上焊接有連接螺桿(20)，所述底墊塊(2)的底面水平固定粘接有膠墊板(21)，所述靜置箱體(3)的外側邊水平固定焊接有固定外框(22)，所述靜置箱體(3)的內側頂面螺栓連接有伸縮頂桿(23)，所述伸縮頂桿(23)的底端螺栓連接有抽取泵(24)，所述抽取泵(24)的外側邊固定套接有浮力板(25)，所述抽取泵(24)的一側邊插接有連接軟管(26)，所述靜置箱體(3)的一側邊水平固定插接有通水管道(27)，所述靜置箱體(3)的底端螺栓連接有排污泵體(28)，所述排污泵體(28)的底端插接有排污管(29)，所述頂固定盒(8)的內側邊螺栓連接有曝氣器(30)，所述好氧箱體(7)的內側頂面固定插接有曝氣管道(31)，所述曝氣管道(31)的側邊均勻開設有曝氣孔(32)，所述頂盒體(10)的內側邊螺栓連接有攪動電機(33)，所述處理罐體(9)的內側邊豎直向插接有攪動桿(34)，所述投料頂盒(11)的內側底面螺栓連接有投料閥門(35)，所述處理罐體(9)的底端螺栓連接有排料泵(36)，所述密封蓋板(13)的底面豎直向固定插接有連接桿(37)，所述過濾罐體(12)的內側邊水平均勻焊接有內固定塊(38)，所述內固定塊(38)的內側邊水平設置有固定環體(39)，所述固定環體(39)的內側邊水平固定卡接有過濾板(40)，所述固定環體(39)的外側邊水平均勻焊接有側卡扣塊(41)，所述過濾罐體(12)的底端螺栓連接有底泵體(42)。
2.根據權利要求1所述的一種一體化高效污水處理裝置，其特征在于，所述底墊塊(2)的個數為多塊，且多塊底墊塊(2)的頂面均一一對應對接設置在底螺孔(19)的底開口端，靜置箱體(3)的底端垂直向下對應貫穿式插接設置在靠近一側邊的通接孔(17)的內側邊，通氣格柵(4)均勻開設在靜置箱體(3)的頂面與內部保持通接設置。
3.根據權利要求1所述的一種一體化高效污水處理裝置，其特征在于，所述注水管道(5)的一端水平貫穿靜置箱體(3)的側壁靠近頂面位置，且貫穿端與靜置箱體(3)的內部保持通接設置，厭氧箱體(6)的底端垂直向下對應貫穿式插接設置在通接孔(17)的內側邊，好氧箱體(7)與厭氧箱體(6)相互之間平行排布設置，頂固定盒(8)固定設置在好氧箱體(7)的頂面中心位置。
4.根據權利要求1所述的一種一體化高效污水處理裝置，其特征在于，所述處理罐體(9)固定設置在遠離靜置箱體(3)的一側邊邊角位置，頂盒體(10)固定設置在處理罐體(9)的頂面中心位置，投料頂盒(11)固定設置在處理罐體(9)的頂端靠近邊緣位置，過濾罐體(12)與處理罐體(9)相互之間平行排布設置，過濾罐體(12)的頂面開設有開口，且密封蓋板(13)水平螺紋連接在過濾罐體(12)的頂面開口內側邊位置，傳輸管道(14)的一端貫穿密封蓋板(13)的頂面延伸至底面，且延伸端與過濾罐體(12)的內部保持通接設置，另一端與排料泵(36)的輸出端保持通接設置。
5.根據權利要求1所述的一種一體化高效污水處理裝置，其特征在于，所述排水管道(15)的一端底泵體(42)的輸出端保持通接設置，頂卡扣槽(16)和通接孔(17)相互之間保持通接設置，且通接孔(17)呈貫穿式開設，底螺孔(19)的個數為多個，且多個底螺孔(19)均勻開設在支撐底板(1)的底面靠近邊緣位置，連接螺桿(20)的頂端垂直向上一一對應插接設置在底螺孔(19)的內側邊，且插接端通過螺紋固定連接設置。
6.根據權利要求1所述的一種一體化高效污水處理裝置，其特征在于，所述膠墊板(21)采用硬質橡膠材料制作設置，固定外框(22)均水平固定設置在靜置箱體(3)、好氧箱體(7)、厭氧箱體(6)、過濾罐體(12)與處理罐體(9)的外側邊底端位置，且固定外框(22)水平對應通過螺栓固定連接設置在頂卡扣槽(16)的內側邊，伸縮頂桿(23)豎直向固定設置在靜置箱體(3)的內側頂面中心位置，浮力板(25)固定套接設置在抽取泵(24)的外側底面位置。
7.根據權利要求1所述的一種一體化高效污水處理裝置，其特征在于，所述連接軟管(26)在遠離抽取泵(24)的一端固定插接設置在通水管道(27)的一端位置，且通水管道(27)遠離靜置箱體(3)的一端延伸插接設置在厭氧箱體(6)的一側邊靠近頂面位置，排污泵體(28)和排污管(29)均設置在好氧箱體(7)和厭氧箱體(6)的底端位置，曝氣管道(31)的頂端垂直向上貫穿好氧箱體(7)的頂面延伸固定插接設置在曝氣器(30)的輸出端，且曝氣管道(31)豎直向設置在好氧箱體(7)的內側中軸線位置。
8.根據權利要求1所述的一種一體化高效污水處理裝置，其特征在于，所述攪動電機(33)的輸出端垂直向下焊接設置在攪動桿(34)的頂端位置，且攪動桿(34)豎直向設置在處理罐體(9)的內側中軸線位置，投料閥門(35)的輸出端垂直向下延伸至處理罐體(9)的內側頂面位置，連接桿(37)的頂端固定設置在密封蓋板(13)的底面中心位置，且連接桿(37)通過連桿與多個固定環體(39)的頂開口保持固定連接。
9.根據權利要求1所述的一種一體化高效污水處理裝置，其特征在于，所述內固定塊(38)呈環狀疊加式平行排布設置，且內固定塊(38)的之間側邊設置有通槽，每塊內固定塊38的側邊設置有卡槽，固定環體(39)相互之間疊加式平行排布，側卡扣塊(41)均勻水平卡接設置在內固定塊(38)的卡槽內部。
發明內容
本發明的目的在于提供一種一體化高效污水處理裝置，以解決上述背景技術中提出的對于現在的污水處理需要采用多種的步驟進行，由于多種步驟均是分體化結構設計，使得占用面積較大，同時分開式設計使得水處理的效率無法提高，且在水處理時直接性的水過濾操作使得水體內部的微量物質無法有效的清除掉，還有水體內部懸浮有懸浮物直接過濾會給過濾板造成一定的堵塞情況，也影響到水處理的效率的問題。
為實現上述目的，本發明提供如下技術方案：
一種一體化高效污水處理裝置，包括支撐底板，所述支撐底板的底面水平均勻?qū)佑械讐|塊，所述支撐底板的頂面螺栓連接有靜置箱體，所述靜置箱體的頂面均勻開設有通氣格柵，所述靜置箱體的一側邊水平插接有注水管道，所述支撐底板的頂面螺栓連接有厭氧箱體，所述支撐底板的頂面螺栓連接有好氧箱體，所述好氧箱體的頂面螺栓連接有頂固定盒，所述支撐底板的頂面螺栓連接有處理罐體，所述處理罐體的頂面螺栓連接有頂盒體，所述處理罐體的頂面螺栓連接有投料頂盒，所述支撐底板的頂面螺栓連接有過濾罐體，所述過濾罐體的頂面水平卡接有密封蓋板，所述密封蓋板的頂面固定插接有傳輸管道，所述支撐底板的底面水平設置有排水管道，所述支撐底板的底面均勻水平開設有頂卡扣槽，所述頂卡扣槽的內側底面開設有通接孔，所述頂卡扣槽的內側底面均勻開設有固定螺孔，所述支撐底板的底面均勻開設有底螺孔，所述底墊塊的頂面垂直向上焊接有連接螺桿，所述底墊塊的底面水平固定粘接有膠墊板，所述靜置箱體的外側邊水平固定焊接有固定外框，所述靜置箱體的內側頂面螺栓連接有伸縮頂桿，所述伸縮頂桿的底端螺栓連接有抽取泵，所述抽取泵的外側邊固定套接有浮力板，所述抽取泵的一側邊插接有連接軟管，所述靜置箱體的一側邊水平固定插接有通水管道，所述靜置箱體的底端螺栓連接有排污泵體，所述排污泵體的底端插接有排污管，所述頂固定盒的內側邊螺栓連接有曝氣器，所述好氧箱體的內側頂面固定插接有曝氣管道，所述曝氣管道的側邊均勻開設有曝氣孔，所述頂盒體的內側邊螺栓連接有攪動電機，所述處理罐體的內側邊豎直向插接有攪動桿，所述投料頂盒的內側底面螺栓連接有投料閥門，所述處理罐體的底端螺栓連接有排料泵，所述密封蓋板的底面豎直向固定插接有連接桿，所述過濾罐體的內側邊水平均勻焊接有內固定塊，所述內固定塊的內側邊水平設置有固定環體，所述固定環體的內側邊水平固定卡接有過濾板，所述固定環體的外側邊水平均勻焊接有側卡扣塊，所述過濾罐體的底端螺栓連接有底泵體。
作為本發明的一種優選實施方式：所述底墊塊的個數為多塊，且多塊底墊塊的頂面均一一對應對接設置在底螺孔的底開口端，靜置箱體的底端垂直向下對應貫穿式插接設置在靠近一側邊的通接孔的內側邊，通氣格柵均勻開設在靜置箱體的頂面與內部保持通接設置。
作為本發明的一種優選實施方式：所述注水管道的一端水平貫穿靜置箱體的側壁靠近頂面位置，且貫穿端與靜置箱體的內部保持通接設置，厭氧箱體的底端垂直向下對應貫穿式插接設置在通接孔的內側邊，好氧箱體與厭氧箱體相互之間平行排布設置，頂固定盒固定設置在好氧箱體的頂面中心位置。
作為本發明的一種優選實施方式：所述處理罐體固定設置在遠離靜置箱體的一側邊邊角位置，頂盒體固定設置在處理罐體的頂面中心位置，投料頂盒固定設置在處理罐體的頂端靠近邊緣位置，過濾罐體與處理罐體相互之間平行排布設置，過濾罐體的頂面開設有開口，且密封蓋板水平螺紋連接在過濾罐體的頂面開口內側邊位置，傳輸管道的一端貫穿密封蓋板的頂面延伸至底面，且延伸端與過濾罐體的內部保持通接設置，另一端與排料泵的輸出端保持通接設置。
作為本發明的一種優選實施方式：所述排水管道的一端底泵體的輸出端保持通接設置，頂卡扣槽和通接孔相互之間保持通接設置，且通接孔呈貫穿式開設，底螺孔的個數為多個，且多個底螺孔均勻開設在支撐底板的底面靠近邊緣位置，連接螺桿的頂端垂直向上一一對應插接設置在底螺孔的內側邊，且插接端通過螺紋固定連接設置。
作為本發明的一種優選實施方式：所述膠墊板采用硬質橡膠材料制作設置，固定外框均水平固定設置在靜置箱體、好氧箱體、厭氧箱體、過濾罐體與處理罐體的外側邊底端位置，且固定外框水平對應通過螺栓固定連接設置在頂卡扣槽的內側邊，伸縮頂桿豎直向固定設置在靜置箱體的內側頂面中心位置，浮力板固定套接設置在抽取泵的外側底面位置。
作為本發明的一種優選實施方式：所述連接軟管在遠離抽取泵的一端固定插接設置在通水管道的一端位置，且通水管道遠離靜置箱體的一端延伸插接設置在厭氧箱體的一側邊靠近頂面位置，排污泵體和排污管均設置在好氧箱體和厭氧箱體的底端位置，曝氣管道的頂端垂直向上貫穿好氧箱體的頂面延伸固定插接設置在曝氣器的輸出端，且曝氣管道豎直向設置在好氧箱體的內側中軸線位置。
作為本發明的一種優選實施方式：所述攪動電機的輸出端垂直向下焊接設置在攪動桿的頂端位置，且攪動桿豎直向設置在處理罐體的內側中軸線位置，投料閥門的輸出端垂直向下延伸至處理罐體的內側頂面位置，連接桿的頂端固定設置在密封蓋板的底面中心位置，且連接桿通過連桿與多個固定環體的頂開口保持固定連接。
作為本發明的一種優選實施方式：所述內固定塊呈環狀疊加式平行排布設置，且內固定塊的之間側邊設置有通槽，每塊內固定塊38的側邊設置有卡槽，固定環體相互之間疊加式平行排布，側卡扣塊均勻水平卡接設置在內固定塊的卡槽內部。
與現有技術相比，本發明的有益效果是：
1、本發明通過將水體通過注水管道注入到靜置箱體的內部，使得水體在靜置箱體的內部靜置到指定時間后，而在浮力板的浮力作用下使得抽取泵浮在水面位置，在伸縮頂桿的伸縮下支撐下使得抽取泵可以更加的穩定，在抽取泵的抽取下使得水體抽取通過連接軟管進入到通水管道傳輸?shù)絽捬跸潴w的內部，而沉淀的物料在排污泵體的抽取下使得從底端的排污管排出處理，在厭氧箱體的內部使得水體進行厭氧處理，然后在通過排污泵體抽取進入到好氧箱體的內部，在曝氣器的作用下使得氣體通過曝氣管道傳輸?shù)剿w的內部進行好氧處理，再通過排污泵體抽取使得水體進入到處理罐體的內部，在投料頂盒的內部添加劑通過投料閥門的開口使得物料進入到水體內部，在攪動電機的轉動下使得攪動桿對水體進行攪動混合處理。
2、本發明在混合完成后通過排料泵抽取通過傳輸管道進入到過濾罐體的內部，在經過多道的過濾板對其進行過濾操作，最后通過底泵體抽取從排水管道向外排出使用，對密封蓋板轉動后即可帶動著連接桿和固定環體轉動作用，讓側卡扣塊遠離內固定塊卡槽后，向上提起即可對多層的固定環體進行提出更換過濾板操作，裝置設計結構簡單操作簡便，在采用了多種水處理結構一體化設置使得水處理更加的快速高效，同時多步驟結合處理使得水體的處理可以達標使用。
（發明人：袁雪梅）
