高新地下污水收集過濾裝置

發布時間:2023-5-11 11:02:05  中國污水處理工程網

公布日:2022.09.20

申請日:2022.08.05

分類號:B01D29/03(2006.01)I;B01D29/62(2006.01)I;B01D29/64(2006.01)I

摘要

本發明公開了一種地下污水收集過濾系統,包括通水管,所述通水管內部設置有防堵塞機構,通過設置防堵塞機構,過濾后在粘附在濾網外壁上,從而長時間過濾工作時,容易出現堵塞,在堵塞時,滑套一側的水壓逐漸增大,過濾并流過的水減少,并且隨著水壓增大到大于磁塊B與磁塊A之間的磁吸力時,極大的水壓會瞬間將滑套推動帶動磁塊A脫離與磁塊B的磁吸,從而滑套則迅速的被強大的水壓推出,從而滑套被快速推出時,濾網表面粘附的殘?jiān)鼤?huì)因?yàn)榛椎目焖僖苿?dòng)而在濾網表面滑動隨著重力下落至濾網外壁的底部,實現對濾網表面進行清潔,從而在濾網堵塞嚴重時,自動的對濾網進行一定程度的疏通,保證濾網的高效過濾效率,具有實用性強的特點。


權利要求書

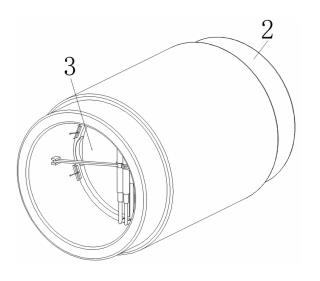

1.一種地下污水收集過濾系統,包括通水管(2),其特征在于:所述通水管(2)內部設置有防堵塞機構(3);所述防堵塞機構(3)包括滑套(301),所述滑套(301)外壁與通水管(2)內壁滑動連接,所述滑套(301)內壁固定連接有濾網(302),所述滑套(301)外壁開設有收集槽(313),所述滑套(301)外壁固定連接有磁塊A(303),所述磁塊A(303)外壁接觸有磁塊B(304),所述磁塊B(304)外壁與通水管(2)內壁固定連接,所述磁塊A(303)外壁固定連接有(305),所述(305)一端與通水管(2)內壁固定連接,所述通水管(2)內壁鉸接有鉸接桿(306),所述鉸接桿(306)一端固定連接有套環(307),所述套環(307)內壁滑動連接有伸縮桿(308),所述伸縮桿(308)兩端固定連接有磁板(309),所述磁板(309)外壁與滑套(301)外壁固定連接,所述伸縮桿(308)外壁固定連接有連接桿(310),所述連接桿(310)另一端與刮套(311)外壁固定連接,所述刮套(311)內壁與刮板(312)外壁滑動連接,所述刮板(312)一端與滑套(301)內壁接觸,所述刮套(311)外壁設置有刮擦清潔機構(4);所述刮擦清潔機構(4)包括滑道(401),所述滑道(401)開設在刮套(311)外壁,所述滑道(401)內壁滑動連接有滑塊(402),所述滑塊(402)外壁滑動連接有連接套(403)。

2.根據權利要求1所述的一種地下污水收集過濾系統,其特征在于:所述刮擦清潔機構(4)還包括擦板(404),所述連接套(403)外壁與擦板(404)外壁固定連接,所述擦板(404)外壁與刮套(311)外壁通過軸承轉動連接。

3.根據權利要求2所述的一種地下污水收集過濾系統,其特征在于:所述滑道(401)為傾斜形狀。

4.根據權利要求3所述的一種地下污水收集過濾系統,其特征在于:所述磁塊B(304)與磁塊A(303)相對一側的磁性為異極。

5.根據權利要求4所述的一種地下污水收集過濾系統,其特征在于:所述磁板(309)與滑套(301)相對一側的磁性為異極相吸。

6.根據權利要求5所述的一種地下污水收集過濾系統,其特征在于:所述收集槽(313)內壁為弧形面。

7.根據權利要求6所述的一種地下污水收集過濾系統,其特征在于:所述連接套(403)為U字形狀在使用時。

發明內容

本發明的目的在于提供一種地下污水收集過濾系統,以解決上述背景技術中提出的問題。

為了解決上述技術問題,本發明提供如下技術方案:一種地下污水收集過濾系統,包括通水管,所述通水管內部設置有防堵塞機構;

所述防堵塞機構包括滑套,所述滑套外壁與通水管內壁滑動連接,所述滑套內壁固定連接有濾網,所述滑套外壁開設有收集槽,所述滑套外壁固定連接有磁塊A,所述磁塊A外壁接觸有磁塊B,所述磁塊B外壁與通水管內壁固定連接,所述磁塊A外壁固定連接有,所述一端與通水管內壁固定連接,所述通水管內壁鉸接有鉸接桿,所述鉸接桿一端固定連接有套環,所述套環內壁滑動連接有伸縮桿,所述伸縮桿兩端固定連接有磁板,所述磁板外壁與滑套外壁固定連接,所述伸縮桿外壁固定連接有連接桿,所述連接桿另一端與刮套外壁固定連接,所述刮套內壁與刮板外壁滑動連接,所述刮板一端與滑套內壁接觸,所述刮套外壁設置有刮擦清潔機構;

所述刮擦清潔機構包括滑道,所述滑道開設在刮套外壁,所述滑道內壁滑動連接有滑塊,所述滑塊外壁滑動連接有連接套。

優選的,所述刮擦清潔機構還包括擦板,所述連接套外壁與擦板外壁固定連接,所述擦板外壁與刮套外壁通過軸承轉動連接。

優選的,所述滑道為傾斜形狀。

優選的,所述磁塊B與磁塊A相對一側的磁性為異極。

優選的,所述磁板與滑套相對一側的磁性為異極相吸。

優選的,所述收集槽內壁為弧形面。

優選的,所述連接套為U字形狀。

與現有技術相比,本發明所達到的有益效果是:

(1)、本發明通過設置防堵塞機構,在污水通過滑套內部的濾網的時候,大量的污水中的大顆粒殘?jiān)s物等被濾網進行過濾,過濾后在粘附在濾網外壁上,從而長時間過濾工作時,容易出現堵塞,在堵塞時,滑套一側的水壓逐漸增大,過濾并流過的水減少,并且隨著水壓增大到大于磁塊B與磁塊A之間的磁吸力時,極大的水壓會瞬間將滑套推動帶動磁塊A脫離與磁塊B的磁吸,從而滑套則迅速的被強大的水壓推出,從而滑套被快速推出時,濾網表面粘附的殘?jiān)鼤?huì)因?yàn)榛椎目焖僖苿?dòng)而在濾網表面滑動隨著重力下落至濾網外壁的底部,實現對濾網表面進行清潔,從而在濾網堵塞嚴重時,自動的對濾網進行一定程度的疏通,保證濾網的高效過濾效率。

(2)、本發明通過設置防堵塞機構,在滑套快速的被推動在通水管內壁滑動時,磁板通過與滑套的磁吸保持在滑套的外壁弧面上滑動,伸縮桿兩側的磁板被伸縮桿限位,伸縮桿被套環與鉸接桿限位,從而在滑套滑動時,磁板帶動伸縮桿同步滑動,伸縮桿向通水管內部滑動出去時,因?yàn)殂q接桿的一端與通水管內壁鉸接,所以另一端伸縮桿通過套環使得鉸接桿進行鉸接旋轉,隨著鉸接桿旋轉,磁板不斷的靠近鉸接桿的方向,兩個伸縮桿相互遠離,磁板在滑套外壁隨著滑套外壁的弧形面滑動,伸縮桿自身則開始滑動縮短,從而使得伸縮桿通過連接桿帶動刮板同步在濾網內壁滑動的效果,使得通過刮板對濾網外壁進行自動的滑動刮擦,并且通過磁板對滑套外壁也同步的進行滑動刮擦,將濾網與滑套外壁進行清潔,避免殘?jiān)掣皆跒V網難以清除堵塞通水管內部,導致影響過濾凈化工作的問題出現。

(3)、本發明通過設置防堵塞機構,刮套在濾網外壁滑動刮擦的時候,因?yàn)闉V網為圓形形狀,所以刮板在濾網外壁滑動至濾網兩側的時候,刮板會縮入刮套內部,從而將殘?jiān)械耐苿?dòng)至濾網兩側的滑套外壁開設的收集槽處,將殘?jiān)械耐苿?dòng)至收集槽處進行收集,實現對殘?jiān)酃傅那謇砼c收集效果,避免刮擦抖落后的殘?jiān)俅握掣皆跒V網外壁的情況出現,保證了濾網長時間的過濾工作的穩定性。

(4)、本發明通過設置刮擦清潔機構,因?yàn)榛妆谎杆偻瞥龅臅r(shí)候,鉸接桿也快速的旋轉,使得伸縮桿通過連接桿帶動刮套進行迅速的在濾網外壁的滑動刮擦,在滑套迅速推出并被拉動停止后,刮套外壁開設的滑道內部的滑塊則隨著自身的慣性在滑道內壁滑動至滑道內壁的另一端,從而帶動連接套內壁滑動,并且連接套在擦板內壁滑動并且?guī)?dòng)擦板在刮套外壁滑槽的限位下進行滑動,通過擦板快速的對刮套外壁進行滑動清潔,保持刮套推動殘?jiān)笞陨淼那鍧嵭Ч,避免殘掣皆诠翁淄獗冢瑥亩诨妆坏膹椓貢r(shí),刮套回到原位因?yàn)橥獗谡掣降臍堅鼘?duì)濾網造成二次污染堵塞的情況出現,進一步保證了濾網刮擦清潔后的效果。

(發明人:陳澤;劉瑛)
