公布日：2022.09.20

申請日：2022.07.06

分類號：C02F9/14(2006.01)I;C02F3/30(2006.01)I;B01D21/00(2006.01)I;B01D21/02(2006.01)I

摘要

集裝箱式污水脫氮除磷深度處理裝置，其矩形箱內依次包含缺氧脫氮區、好氧硝化區、泥水重力分離區、混凝反應‑斜管沉淀區和消毒區；各區由孔洞、管道或集水槽等連通。所述缺氧區有進水管和空氣攪拌管；好氧區末端和泥水分離區中上部，分別有氣提裝置回流硝化液和懸浮污泥至缺氧區；斜管區有底部布水穿孔管和中層斜管，該區上清液經接觸消毒后滿足一級A標準，最后經箱體相連的流量計計量后排放。該裝置結構緊湊，運輸安裝便捷，操作簡單，出水穩定達標，適宜小規模污水的低成本和高標準處理。

權利要求書

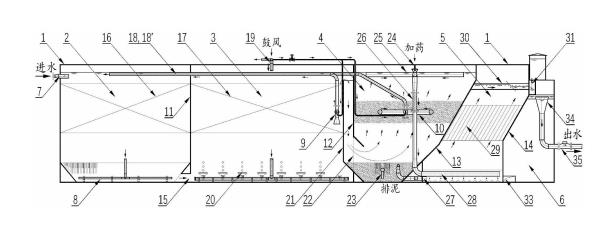

1.集裝箱式污水脫氮除磷深度處理裝置，其特征在于：由包括矩形箱體1及箱內依次連接的缺氧脫氮區2、好氧硝化區3、泥水重力分離區4、混凝反應-斜管沉淀區5、接觸消毒區6共五個功能區組成，各區依序由帶孔洞的直隔板11、12和斜隔板13、14隔開，并由隔板上相應的孔洞連通。所述缺氧區2的首端上部有污水進水管7，消毒區6的末端上部有清水出水堰34。所述好氧區3的頂外有空氣管道19，其一端與箱外的曝氣鼓風機連接，另一端與好氧區3底部的微孔曝氣裝置20連接；此外，該管道還連接3根供氣支管，分別接缺氧區2的空氣攪拌管8、好氧區3末端的點式氣提裝置9、泥水分離區4中部的H形氣提裝置10。所述缺氧區2、好氧區3、泥水分離區4形成第一水面，斜管沉淀區5為第二水面，消毒區6為第三水面，此三個水面的高度依次下降。

2.權利要求1所述的集裝箱式污水脫氮除磷深度處理裝置，其特征在于：所述缺氧脫氮區2的底部設有2根水平平行的空氣攪拌管8，該2根攪拌管輪流間歇使用，即輪流間歇啟閉該攪拌管連接的壓縮空氣管路所一一對應的電磁閥/電動閥進行空氣攪拌。

3.權利要求1所述的集裝箱式污水脫氮除磷深度處理裝置，其特征在于：所述好氧硝化區3的末端設有點式氣提裝置9，該氣提裝置的出口連接硝化液回流管18，該硝化液回流管的另一端延伸至缺氧脫氮區2的上層起端貼近水面處。

4.權利要求1所述的集裝箱式污水脫氮除磷深度處理裝置，其特征在于：所述泥水重力分離區4的水深中部偏上位置，設有水平的H形氣提裝置10，該氣提裝置的出口連接懸浮污泥回流管18’，該懸浮污泥回流管的另一端延伸至缺氧脫氮區2的上層起端貼近水面處。

5.權利要求1所述的集裝箱式污水脫氮除磷深度處理裝置，其特征在于：所述混凝反應-斜管沉淀區5的底部設有水平的布水穿孔管28，該穿孔管的全部孔口朝下，且該穿孔管的中心線距離底板高度150mm-350mm。

6.權利要求1所述的集裝箱式污水脫氮除磷深度處理裝置，其特征在于：所述接觸消毒區6內設有3塊或5塊豎向隔板32，且第1塊第3塊或第1塊第3塊第5塊隔板的底部中心左側開有過水孔洞33。

7.權利要求1所述的集裝箱式污水脫氮除磷深度處理裝置，其特征在于：所述第一水面高于第二水面250mm-400mm，第二水面高于第三水面200mm-350mm。

（發明人：劉賢斌）
