公布日：2022.09.27
申請日：2021.03.20
分類號：B01D21/02(2006.01)I;B01D21/24(2006.01)I;B01D21/26(2006.01)I;B01D21/28(2006.01)I
摘要
本發明公開了一種用于污水處理的高效豎流式沉淀池，包括沉淀池、進水管、攪拌器，其特征在于：所述進水管出水口沿沉淀池內壁水平切向布置；所述進水管出水口與攪拌器旋轉方向一致；所述沉淀池內沿軸向設有若干層格柵；所述格柵網眼孔徑不同。通過將進水管水平切向布置，不對底部沉降區污泥攪動和反沖；進水流向和中心軸攪拌器旋轉方向一致，帶動池內污水均勻旋轉，提高污泥沉降速率；底部旋流不斷沖刷錐形泥斗側壁，防止污泥粘附和長時間發酵產生沼氣；池內沿軸向設置若干層格柵，使污泥沉降更均勻；格柵對污泥顆粒有篩分作用，并可打散氣泡，防止污泥上浮；在達到同樣出水水質的情況下，盡可能減小沉淀池占地面積。
權利要求書
1.一種用于污水處理的高效豎流式沉淀池，包括沉淀池、進水管、攪拌器，其特征在于：所述進水管出水口沿沉淀池內壁水平切向布置；所述進水管出水口與攪拌器旋轉方向一致；所述沉淀池內沿軸向設有若干層格柵；所述格柵網眼孔徑不同。
2.根據權利要求1所述的一種用于污水處理的高效豎流式沉淀池，其特征在于：所述格柵為圓盤狀。
3.根據權利要求1所述的一種用于污水處理的高效豎流式沉淀池，其特征在于：所述格柵為扇葉狀。
4.根據權利要求1或3所述的一種用于污水處理的高效豎流式沉淀池，其特征在于：所述扇葉狀格柵每片格柵與水平面均成一定傾角。
5.根據權利要求1、2或3所述的一種用于污水處理的高效豎流式沉淀池，其特征在于：所述格柵為孔板。
6.根據權利要求1、2或3所述的一種用于污水處理的高效豎流式沉淀池，其特征在于：所述格柵為篩網。
7.根據權利要求1、2、3、5或6所述的一種用于污水處理的高效豎流式沉淀池，其特征在于：所述格柵為不銹鋼材質。
8.根據權利要求1、2、3、5或6所述的一種用于污水處理的高效豎流式沉淀池，其特征在于：所述格柵為塑膠材質。
9.根據權利要求1所述的一種用于污水處理的高效豎流式沉淀池，其特征在于：所述進水管出水口位于沉淀池中部。
10.根據權利要求1所述的一種用于污水處理的高效豎流式沉淀池，其特征在于：所述進水管出水口位于沉淀池上部。
發明內容
針對現有技術不足，本發明的目的在于提供一種用于污水處理的高效豎流式沉淀池，進一步提高污泥沉降速率，避免進水對底部污泥攪動和反沖，防止污泥粘附泥斗側壁，減小池面浮渣。
為實現上述目的，本發明采用如下技術方案：

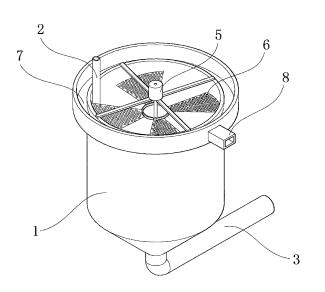

一種用于污水處理的高效豎流式沉淀池，包括沉淀池、進水管、攪拌器，其特征在于：所述進水管出水口沿沉淀池內壁水平切向布置；所述進水管出水口與攪拌器旋轉方向一致；所述沉淀池內沿軸向設有若干層格柵；所述格柵網眼孔徑不同。
所述格柵為圓盤狀。
所述格柵為扇葉狀。
所述扇葉狀格柵每片格柵與水平面均成一定傾角。
所述格柵為孔板。
所述格柵為篩網。
所述格柵為不銹鋼材質。
所述格柵為塑膠材質。
所述進水管出水口位于沉淀池中部。
所述進水管出水口位于沉淀池上部。
由于采用上述方案，本發明的有益效果是：通過將進水管水平切向布置，進水水流螺旋下降，不對底部沉降區污泥攪動和反沖；進水流向和中心軸攪拌器旋轉方向一致，帶動池內污水均勻旋轉，增加相對沉降距離，在離心力和重力共同作用下，提高水中污泥沉降速率；底部旋流不斷沖刷錐形泥斗側壁，使污泥向底端排泥口遷移，防止粘附和長時間發酵產生沼氣；池內沿軸向設置若干層格柵，且根據旋流速度梯度設計成各層網眼孔徑不同，使污泥沉降更均勻；格柵對旋流中的污泥顆粒有篩分作用，產生小渦旋促進污泥顆粒碰撞結合，并可打散氣泡，防止污泥上��；在達到同樣出水水質的情況下，盡可能減小沉淀池占地面積。
（發明人：劉興;劉化亮;雷勇）
