公布日：2022.03.04
申請日：2021.12.30
分類號：C02F9/02(2006.01)I;C02F3/02(2006.01)I
摘要
本發明公開了一種好氧污泥強化篩選裝置，包括入水渠，入水渠連接有沉淀池，入水渠中連接有水渠過濾器、第一水泵，第一水泵的出水端連接有布水管，布水管伸入沉淀池內，沉淀池中安裝有若干水平均勻分布的沉淀斜板，沉淀池在沉淀斜板的下方中心處安裝有第二水泵，第二水泵連接有分布式送料管，分布式送料管由一根主管以及若干支管組成，支管安裝有電磁閥，支管的出口均連接有旋流分離器；水渠過濾器包括與入水渠寬度匹配的底板，以及安裝在底板上的阻隔板，底板的兩端安裝有方形濾網；旋流分離器設有圓筒部以及圓錐部，圓筒部的旁側設有進水口，圓筒部的上部設有溢流口，圓錐部的下方設有出泥口，溢流口連接同一個排水點，排水點連接有排水泵。
權利要求書

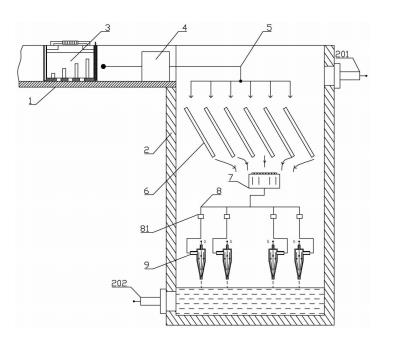

1.一種好氧污泥強化篩選裝置，其特征在于：包括入水渠(1)，所述入水渠(1)連接有沉淀池(2)，所述入水渠(1)中連接有水渠過濾器(3)、第一水泵(4)，所述第一水泵(4)的出水端連接有布水管(5)，所述布水管(5)伸入沉淀池(2)內，所述沉淀池(2)中安裝有若干水平均勻分布的沉淀斜板(6)，所述沉淀池(2)在沉淀斜板(6)的下方中心處安裝有第二水泵(7)，所述第二水泵(7)連接有分布式送料管(8)，所述分布式送料管(8)由一根主管以及若干支管組成，所述支管安裝有電磁閥(81)，所述支管的出口均連接有旋流分離器(9)；所述水渠過濾器(3)包括與入水渠(1)寬度匹配的底板，以及安裝在底板上若干長短不同的阻隔板(35)，所述阻隔板(35)由低到高在底板上順序排列，所述底板的兩端安裝有方形濾網(36)；所述旋流分離器(9)設有圓筒部(93)以及圓錐部(94)，所述圓筒部(93)的旁側設有進水口(91)，所述圓筒部(93)的上部設有溢流口(92)，所述圓錐部(94)的下方設有出泥口(95)，所述溢流口(92)連接同一個排水點，所述排水點連接有排水泵。
2.根據權利要求1所述的一種好氧污泥強化篩選裝置，其特征在于：所述沉淀池(2)的上方設有清水出水口(201)，所述沉淀池(2)的下方設有污泥出口(202)，所述污泥出口(202)位于旋流分離器(9)的下方。
3.根據權利要求2所述的一種好氧污泥強化篩選裝置，其特征在于：所述布水管(5)的一端與第一水泵(4)的出水端連接，所述布水管(5)的另一端設有若干出水口，所述出水口的數量等于沉淀斜板(6)的數量。
4.根據權利要求3所述的一種好氧污泥強化篩選裝置，其特征在于：所述沉淀斜板(6)設有若干導流槽(61)，所述沉淀斜板(6)按照導流槽(61)向上的方式進行安裝。
5.根據權利要求4所述的一種好氧污泥強化篩選裝置，其特征在于：所述沉淀斜板(6)位于第二水泵(7)的工作范圍內。
6.根據權利要求5所述的一種好氧污泥強化篩選裝置，其特征在于：所述水渠過濾器(3)在底板的四角設有四根立柱(31)，所述立柱(31)設有與方形濾網(36)形狀匹配的滑槽(312)，所述方形濾網(36)通過滑槽(312)滑動安裝。
7.根據權利要求6所述的一種好氧污泥強化篩選裝置，其特征在于：所述立柱(31)的旁側設有承載塊(32)，所述承載塊(32)到底板的高度等于入水渠(1)的深度，同一側所述承載塊(32)之間通過提把(33)連接，所述提把(33)的中間位置安裝有膠套(34)。
8.根據權利要求7所述的一種好氧污泥強化篩選裝置，其特征在于：所述底板在阻隔板(35)之間設有過水孔(38)，所述過水孔(38)內安裝有圓濾網。
9.根據權利要求8所述的一種好氧污泥強化篩選裝置，其特征在于：所述方形濾網(36)的上方設有豎柄(37)。
發明內容
針對上述背景技術所提出的問題，本發明的目的是：旨在提供一種好氧污泥強化篩選裝置。
為實現上述技術目的，本發明采用的技術方案如下：
一種好氧污泥強化篩選裝置，包括入水渠，所述入水渠連接有沉淀池，所述入水渠中連接有水渠過濾器、第一水泵，所述第一水泵的出水端連接有布水管，所述布水管伸入沉淀池內，所述沉淀池中安裝有若干水平均勻分布的沉淀斜板，所述沉淀池在沉淀斜板的下方中心處安裝有第二水泵，所述第二水泵連接有分布式送料管，所述分布式送料管由一根主管以及若干支管組成，所述支管安裝有電磁閥，所述支管的出口均連接有旋流分離器；
所述水渠過濾器包括與入水渠寬度匹配的底板，以及安裝在底板上若干長短不同的阻隔板，所述阻隔板由低到高在底板上順序排列，所述底板的兩端安裝有方形濾網；
所述旋流分離器設有圓筒部以及圓錐部，所述圓筒部的旁側設有進水口，所述圓筒部的上部設有溢流口，所述圓錐部的下方設有出泥口，所述溢流口連接同一個排水點，所述排水點連接有排水泵。
進一步限定，所述沉淀池的上方設有清水出水口，所述沉淀池的下方設有污泥出口，所述污泥出口位于旋流分離器的下方，這樣的結構設計，通過清水出水口來排放位于沉淀池上方的清水，通過污泥出口來排放積累在沉淀池下方的好氧顆粒污泥。
進一步限定，所述布水管的一端與第一水泵的出水端連接，所述布水管的另一端設有若干出水口，所述出水口的數量等于沉淀斜板的數量，這樣的結構設計，通過與沉淀斜板對應的布水管的出口，來使污水能夠直接排放在沉淀斜板的上方，從而增加好氧顆粒污泥沉淀的效率。
進一步限定，所述沉淀斜板設有若干導流槽，所述沉淀斜板按照導流槽向上的方式進行安裝，這樣的結構設計，通過導流槽規范好氧顆粒污泥的下落方向，避免沉淀后的好氧顆粒污泥四散。
進一步限定，所述沉淀斜板位于第二水泵的工作范圍內，這樣的結構設計，使得通過沉淀斜板快速沉淀的好氧顆粒污泥能夠被第二水泵快速吸收。
進一步限定，所述水渠過濾器在底板的四角設有四根立柱，所述立柱設有與方形濾網形狀匹配的滑槽，所述方形濾網通過滑槽滑動安裝，這樣的結構設計，通過滑槽來便于方形濾網滑動安裝。
進一步限定，所述立柱的旁側設有承載塊，所述承載塊到底板的高度等于入水渠的深度，同一側所述承載塊之間通過提把連接，所述提把的中間位置安裝有膠套，這樣的結構設計，通過承載塊放置在入水渠的兩旁，從而支撐起整個水渠過濾器，通過提把便于工作人員提起水渠過濾器，通過膠套便于工作人員提握。
進一步限定，所述底板在阻隔板之間設有過水孔，所述過水孔內安裝有圓濾網，這樣的結構設計，通過過水孔漏掉儲存在水渠過濾器中的水流，通過圓濾網避免絮狀污泥一同通過過水孔排出。
進一步限定，所述方形濾網的上方設有豎柄，這樣的結構設計，便于工作人員通過持握豎柄來安裝或拆卸方形濾網。
本發明的有益效果：
1.本發明能夠有效篩選污水中的絮狀污泥以及微細顆粒，使好氧顆粒污泥在沉淀池2的底部堆積，等待后續排放操作；
2.由于結合了沉淀斜板以及旋流分離器，使得其沉淀篩選效果大大改善，效率也得到提高。
（發明人：費西洋;劉俠;門雪雙）
