公布日：2022.09.09
申請日：2022.07.08
分類號：C02F9/14(2006.01)I
摘要
本發明公開了一種高濃污水多級處理設備，涉及污水處理技術領域，解決了現有的高濃污水采用直接過濾的方式進行處理，嚴重縮短濾芯的使用壽命，且易造成結構堵塞，處理效果差等問題。一種高濃污水多級處理設備，包括密封輸料機構，所述密封輸料機構的下端面安裝有多級處理機構，所述多級處理機構包括調節池、一級沉淀池、厭氧水解池、接觸氧化池、二級沉淀池、出水管、污泥排除管、污泥回流管和導流管，所述調節池的一側固定安裝有一級沉淀池，所述一級沉淀池的一側安裝有厭氧水解池，所述厭氧水解池的一側安裝有接觸氧化池。本發明通過對高濃污水進行多級導流和處理，有效提高污水凈化效果，避免污水造成濾芯的堵塞，降低污水處理成本。
權利要求書

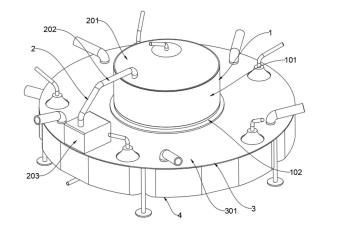

1.一種高濃污水多級處理設備，包括密封輸料機構(3)，其特征在于：所述密封輸料機構(3)的下端面安裝有多級處理機構(4)，所述多級處理機構(4)包括調節池(401)、一級沉淀池(402)、厭氧水解池(403)、接觸氧化池(404)、二級沉淀池(405)、出水管(406)、污泥排除管(407)、污泥回流管(408)和導流管(409)，所述調節池(401)的一側固定安裝有一級沉淀池(402)，所述一級沉淀池(402)的一側安裝有厭氧水解池(403)，所述厭氧水解池(403)的一側安裝有接觸氧化池(404)，所述接觸氧化池(404)的一側安裝有二級沉淀池(405)，所述二級沉淀池(405)的下端面設置有污泥排除管(407)，所述二級沉淀池(405)的一端安裝有出水管(406)，所述二級沉淀池(405)與厭氧水解池(403)通過污泥回流管(408)連接，所述調節池(401)、一級沉淀池(402)、厭氧水解池(403)、接觸氧化池(404)和二級沉淀池(405)通過五個導流管(409)連接。
2.根據權利要求1所述的一種高濃污水多級處理設備，其特征在于：所述密封輸料機構(3)的上端面安裝有污水初調機構(1)，所述污水初調機構(1)包括污水集中池(101)、支撐環(102)、注氣管(103)、污水輸入管(104)、注氣分流架(105)和曝氣頭(106)，所述污水集中池(101)下端面的側邊固定安裝有支撐環(102)，所述污水集中池(101)底端的內側安裝有污水輸入管(104)，所述污水集中池(101)的內側安裝有注氣分流架(105)，所述注氣分流架(105)的上端面設置有曝氣頭(106)，所述注氣分流架(105)中部的內側安裝有注氣管(103)。
3.根據權利要求2所述的一種高濃污水多級處理設備，其特征在于：所述污水集中池(101)的上端安裝有污水導流機構(2)，所述污水導流機構(2)包括密封蓋板(201)、污水輸送管(202)、初級過濾箱(203)和細化格柵板(204)，所述污水輸送管(202)的中部安裝有初級過濾箱(203)，所述初級過濾箱(203)的內側設有三個細化格柵板(204)，所述污水輸送管(202)的上端安裝有密封蓋板(201)。
4.根據權利要求2所述的一種高濃污水多級處理設備，其特征在于：所述密封輸料機構(3)包括封堵板(301)、注料管(302)和排氣管(303)，所述封堵板(301)的上端面均勻安裝有五個注料管(302)，所述注料管(302)的一側安裝有排氣管(303)。
5.根據權利要求1所述的一種高濃污水多級處理設備，其特征在于：所述調節池(401)、厭氧水解池(403)和接觸氧化池(404)的內側均安裝有混勻機構(5)，所述混勻機構(5)包括傳動軸(501)、安裝套(502)和攪拌板(503)，所述傳動軸(501)上端的外側安裝有安裝套(502)，所述安裝套(502)的外側均勻安裝有五個攪拌板(503)。
6.根據權利要求1所述的一種高濃污水多級處理設備，其特征在于：所述調節池(401)、一級沉淀池(402)、厭氧水解池(403)、接觸氧化池(404)和二級沉淀池(405)的內部通過五個導流管(409)貫通連接，所述導流管(409)中部的內側設置有單向電磁閥，所述調節池(401)、一級沉淀池(402)、厭氧水解池(403)、接觸氧化池(404)和二級沉淀池(405)的內側填充有污水，所述污水的流動方向為逆時針。
7.根據權利要求4所述的一種高濃污水多級處理設備，其特征在于：所述污水集中池(101)與封堵板(301)通過支撐環(102)連接固定，所述注氣分流架(105)與污水集中池(101)通過螺釘連接固定，所述注氣管(103)的底端與注氣分流架(105)的中部通過螺紋連接，所述注氣管(103)、注氣分流架(105)和曝氣頭(106)的內部貫通連接。
8.根據權利要求3所述的一種高濃污水多級處理設備，其特征在于：所述污水集中池(101)與調節池(401)通過污水輸送管(202)連接貫通，所述初級過濾箱(203)與污水輸送管(202)的內部貫通連接，所述細化格柵板(204)與初級過濾箱(203)卡接固定，所述細化格柵板(204)的內側設置有微型過濾槽。
9.根據權利要求4所述的一種高濃污水多級處理設備，其特征在于：所述調節池(401)、一級沉淀池(402)、厭氧水解池(403)、接觸氧化池(404)和二級沉淀池(405)上端的內壁均設置有密封環，所述封堵板(301)與調節池(401)、一級沉淀池(402)、厭氧水解池(403)、接觸氧化池(404)和二級沉淀池(405)均通過密封環連接，所述注料管(302)和排氣管(303)的底端均貫穿封堵板(301)延伸至調節池(401)、一級沉淀池(402)、厭氧水解池(403)、接觸氧化池(404)和二級沉淀池(405)的內側。
10.根據權利要求5所述的一種高濃污水多級處理設備，其特征在于：所述傳動軸(501)的底端設置有傳動電機，所述傳動軸(501)的上端與安裝套(502)通過平鍵連接，所述安裝套(502)與攪拌板(503)焊接固定。
發明內容
本發明的目的在于提供一種高濃污水多級處理設備，以解決上述背景技術中提出的現有的高濃污水采用直接過濾的方式進行處理，嚴重縮短濾芯的使用壽命，且易造成結構堵塞，處理效果差等問題。
為實現上述目的，本發明提供如下技術方案：一種高濃污水多級處理設備，包括密封輸料機構，所述密封輸料機構的下端面安裝有多級處理機構，所述多級處理機構包括調節池、一級沉淀池、厭氧水解池、接觸氧化池、二級沉淀池、出水管、污泥排除管、污泥回流管和導流管，所述調節池的一側固定安裝有一級沉淀池，所述一級沉淀池的一側安裝有厭氧水解池，所述厭氧水解池的一側安裝有接觸氧化池，所述接觸氧化池的一側安裝有二級沉淀池，所述二級沉淀池的下端面設置有污泥排除管，所述二級沉淀池的一端安裝有出水管，所述二級沉淀池與厭氧水解池通過污泥回流管連接，所述調節池、一級沉淀池、厭氧水解池、接觸氧化池和二級沉淀池通過五個導流管連接。
優選的，所述密封輸料機構的上端面安裝有污水初調機構，所述污水初調機構包括污水集中池、支撐環、注氣管、污水輸入管、注氣分流架和曝氣頭，所述污水集中池下端面的側邊固定安裝有支撐環，所述污水集中池底端的內側安裝有污水輸入管，所述污水集中池的內側安裝有注氣分流架，所述注氣分流架的上端面設置有曝氣頭，所述注氣分流架中部的內側安裝有注氣管。
優選的，所述污水集中池的上端安裝有污水導流機構，所述污水導流機構包括密封蓋板、污水輸送管、初級過濾箱和細化格柵板，所述污水輸送管的中部安裝有初級過濾箱，所述初級過濾箱的內側設有三個細化格柵板，所述污水輸送管的上端安裝有密封蓋板。
優選的，所述密封輸料機構包括封堵板、注料管和排氣管，所述封堵板的上端面均勻安裝有五個注料管，所述注料管的一側安裝有排氣管。
優選的，所述調節池、厭氧水解池和接觸氧化池的內側均安裝有混勻機構，所述混勻機構包括傳動軸、安裝套和攪拌板，所述傳動軸上端的外側安裝有安裝套，所述安裝套的外側均勻安裝有五個攪拌板。
優選的，所述調節池、一級沉淀池、厭氧水解池、接觸氧化池和二級沉淀池的內部通過五個導流管貫通連接，所述導流管中部的內側設置有單向電磁閥，所述調節池、一級沉淀池、厭氧水解池、接觸氧化池和二級沉淀池的內側填充有污水，所述污水的流動方向為逆時針。
優選的，所述污水集中池與封堵板通過支撐環連接固定，所述注氣分流架與污水集中池通過螺釘連接固定，所述注氣管的底端與注氣分流架的中部通過螺紋連接，所述注氣管、注氣分流架和曝氣頭的內部貫通連接。
優選的，所述污水集中池與調節池通過污水輸送管連接貫通，所述初級過濾箱與污水輸送管的內部貫通連接，所述細化格柵板與初級過濾箱卡接固定，所述細化格柵板的內側設置有微型過濾槽。
優選的，所述調節池、一級沉淀池、厭氧水解池、接觸氧化池和二級沉淀池上端的內壁均設置有密封環，所述封堵板與調節池、一級沉淀池、厭氧水解池、接觸氧化池和二級沉淀池均通過密封環連接，所述注料管和排氣管的底端均貫穿封堵板延伸至調節池、一級沉淀池、厭氧水解池、接觸氧化池和二級沉淀池的內側。
優選的，所述傳動軸的底端設置有傳動電機，所述傳動軸的上端與安裝套通過平鍵連接，所述安裝套與攪拌板焊接固定。
與現有技術相比，本發明的有益效果是：
1、本發明通過注氣管對注氣分流架和曝氣頭的內側進行注氣，進而便于對高濃污水進行初步曝氣和沉淀，通過初級過濾箱和細化格柵板便于對污水進行初步粗過濾，降低污水中顆粒物的含量；
2、本發明通過調節池、一級沉淀池、厭氧水解池、接觸氧化池和二級沉淀池便于對污水實現多級處理操作，通過五個導流管便于對污水進行逆時針導流，便于污水的分級處理，且在處理過程中通過排氣管便于對產生的氣體進行收集和排出，傳動軸通過安裝套帶動攪拌板進行轉動，便于加快污水處理的速率。
（發明人：張育新;李春華;嚴錦標;李秀銀;陳劍雄）
