公布日：2022.09.06

申請日：2022.06.24

分類號：C02F3/00(2006.01)I;C02F3/30(2006.01)I;F03B13/00(2006.01)I

摘要

本發明涉及污水控制技術領域，尤其涉及一種污水消化處理裝置，包括：生物轉盤區、硝化區、反硝化罐、進水管路、出水管路；本發明通過污水驅動葉片、再通過葉片帶動生物轉盤進行旋轉，從而污水流量與生物轉盤的轉速互不影響，其中污水在硝化區內螺旋流動，能夠把污水的旋轉勢能轉化為葉片旋轉的動能，以更好的讓葉片驅動生物轉盤的轉速，且污水在硝化區內螺旋流動時，通過負壓吸入外部空氣，空氣再對硝化區充氧的同時，也增加硝化區內部的壓強，從而提高污水的勢能，葉片能夠穩定的驅動生物轉盤旋轉，并且本發明通過清理機構一與清理機構二對生物轉盤區與硝化區進行清理，以防止雜質對生物轉盤區與硝化區的附著。

權利要求書

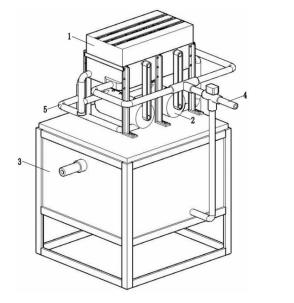

1.一種污水消化處理裝置，包括：生物轉盤區(1)、硝化區(2)、反硝化罐(3)、進水管路(4)、出水管路(5)；其特征在于：述反硝化罐(3)、硝化區(2)、生物轉盤區(1)依次向上設置；所述生物轉盤區(1)包括：外殼一(11)、隔板一(12)、生物轉盤(13)、傳動皮帶(14)、清理機構一(15)，傳動軸一(17)，所述外殼一(11)內部設置有隔板一(12)，所述生物轉盤(13)為雙軸多排式，所述生物轉盤(13)的雙軸為中空狀，且雙軸的兩端分別設置有單向軸承一(131)，所述傳動軸一(17)數量為兩個，兩個所述傳動軸一(17)分別貫穿生物轉盤(13)的雙軸，并連接單向軸承一(131)的內圈，所述傳動軸一(17)一端延伸出外殼一(11)，所述傳動皮帶(14)與清理機構一(15)數量分別為兩個；所述進水管路(4)由進水管(41)、三通閥一(42)、回流管道(43)、進水支管(44)、布水盒(45)組成，所述進水管(41)與回流管道(43)通過三通閥一(42)連接，所述回流管道(43)下端連通反硝化罐(3)，所述進水支管(44)數量為兩個，兩個所述進水支管(44)一端共同連接進水管(41)的端部，另一端分別連接外殼一(11)的兩側壁面，外殼一(11)的兩側壁面還分別設置有出水管一(16-1)、出水管二(16-2)；所述硝化區(2)包括：外殼二(21)、隔板二(22)、硝化筒體(23)、葉片(24)、清理機構二(25)、傳動軸二(26)、連通管道組，所述外殼二(21)為圓柱狀，所述外殼二(21)上端連通有多個進氣管道，所述外殼二(21)數量為兩個，兩個所述外殼二(21)內的中部設置有隔板二(2)，兩個所述隔板二(22)把兩個所述外殼二(21)分割成空間一(21-1)、空間二(21-2)、空間三(21-3)、空間四(21-4)四個空間，所述傳動軸二(26)數量為兩個，分別設置在兩個所述外殼二(21)內，且兩個所述傳動軸二(26)一端延伸出兩個所述外殼二(21)，兩個所述傳動皮帶(14)的兩端分別纏繞兩個所述傳動軸一(17)與傳動軸二(26)的延伸端，所述硝化筒體(23)數量為四個，分別設置在兩個所述外殼二(21)內，所述葉片(24)數量為多個，多個所述葉片(24)分別安裝在四個所述硝化筒體(23)上，所述清理機構二(25)數量為四個，所述連通管道組有三個連通管道一(27-1)與三個連通管道二(27-2)組成，所述三個連通管道一(27-1)與三個連通管道二(27-2)上下交錯，且三個連通管道一(27-1)與三個連通管道二(27-2)沿外殼二(21)的切線方向連通兩個所述外殼二(21)；所述出水管路(5)包括：排水管(51)、排水子管(52)、水泵(53)、清水管道二(54)、三通閥二(55)，所述排水子管(52)數量為兩個，兩個所述排水子管(52)分別連通空間二(21-2)、空間三(21-3)，所述排水管(51)上端共同連通兩個所述排水子管(52)，所述排水管(51)下端連通反硝化罐(3)下端，所述排水管(51)向下依次設置有水泵(53)、三通閥二(55)，清水管道二(54)一端連接三通閥二(55)，另一端連通反硝化罐(3)。

2.根據權利要求1所述的一種污水消化處理裝置，其特征在于：述清理機構一(15)包括：傳動桿一(151)、往復擺動機構(152)、軸(153)、清理層一(154)，所述往復擺動機構(152)通過單向軸承二(152-1)與傳動軸一(17)另一端端部相連接，所述單向軸承二(152-1)與單向軸承一(131)空轉方向相反，所述傳動桿一(151)由伸縮桿與橫桿組成，所述伸縮桿數量為兩個，兩個所述伸縮桿分別位于外殼一(11)內部的兩側，且兩個伸縮桿通過兩個所述軸(153)連接在外殼一(11)兩側的壁面上，其中軸(153)連接伸縮桿的中部，一個所述伸縮桿的上端與往復擺動機構(152)進行軸連，所述橫桿兩端連接兩個所述伸縮桿，所述橫桿底面連接有清理層一(154)，所述清理層一(154)與外殼一(11)底面貼合。

3.根據權利要求1所述的一種污水消化處理裝置，其特征在于：所述清理機構二(25)包括：傳動桿二(251)、單向軸承三(252)、清理層二(253)，所述單向軸承三(252)數量為多個，多個所述單向軸承三(252)位于硝化筒體(23)的兩側，且單向軸承三(252)的內圈與傳動軸二(26)相連接，所以單向軸承三(252)與單向軸承二(152-1)空轉方向相同，所述傳動桿二(251)為“凹”字形，所述傳動桿二(251)的兩端連接單向軸承三(252)的外圈，所述傳動桿二(251)的水平段底面設置有清理層二(253)，所述清理層二(253)與外殼二(21)內壁貼合。

4.根據權利要求1所述的一種污水消化處理裝置，其特征在于：所述三個連通管道一(27-1)交錯設置，所述三個連通管道一(27-1)沿空間三(21-3)、空間四(21)-4)上端切線方向連通空間三(21-3)、空間四(21-4)，所述三個連通管道二(27-2)交錯設置，所述三個連通管道二(27-2)沿空間一(21-1)、空間二(21-2)下端切線方向連通空間一(21-1)、空間二(21-2)。

5.根據權利要求1所述的一種污水消化處理裝置，其特征在于：所述出水管一(16-1)、出水管二(16-2)向下通過一個所述連通管道一(27-1)與一個所述連通管道二(27-2)連通空間一(21-1)、空間二(21-4)，具體為，一個所述連通管道一(27-1)與一個所述連通管道二(27-2)分別連通出水管一(16-1)、出水管二(16-2)的下端處，所述出水管一(16-1)、出水管二(16-2)下端分別設置有蓋(16-3)。

6.根據權利要求1所述的一種污水消化處理裝置，其特征在于：述反硝化罐(3)內設置有反硝化填料(31)，所述反硝化罐(3)底面設置有排污管道(32)，所述反硝化罐(3)一側壁面設置有清水管道一(33)。

7.根據權利要求1所述的一種污水消化處理裝置，其特征在于：一種污水消化處理裝置的方法，具體如下：S1:污水沿進水管路(4)流入外殼一(11)內，污水在外殼一(11)內相對流動，生物轉盤(13)旋轉對污水進行有機物降解，而降解后的污水沿出水管一(16-1)、出水管二(16-2)進行分流，進入硝化區(2)；S2:污水沿三個連通管道一(27-1)與三個連通管道二(27-2)進入外殼二(21)的四個空間內，污水兩個所述外殼二(21)內螺旋前進，污水螺旋前進時進氣管道與外殼二(21)的連通處產生負壓，以引入外部空氣，傳動軸二(26)通過傳動皮帶(14)帶動傳動軸一(17)進行旋轉，從而生物轉盤(13)轉動；S3:硝化后的污水沿兩個所述排水子管(52)匯聚向排水管(51)，再從排水管(51)流入至反硝化罐(3)的下端，污水上升經過反硝化填料(31)時，外加甲醇來提供碳氧物質，對污水進行反硝化反應；S4:當需要對生物轉盤區(1)與硝化區(2)進行清理，轉換水路，清水管道二(54)與排水管(51)相連通，回流管道(43)與進水管(41)相連通；S5:水泵啟動，清水管道二(54)吸入反硝化填料(31)上方的清水，清水沿排水管(51)分流至兩個所述排水子管(52)內，再通過兩個所述排水子管(52)進入兩個所述外殼二(21)內，由于清水在外殼二(21)的四個空間內流動方向發生改變，從而清水螺旋前進方向與污水螺旋前進相反，清水帶動葉片(24)旋轉，通過單向軸承三(252)帶動傳動桿二(251)旋轉，讓清理層二(253)對外殼二(21)內壁進行清理，再通過傳動軸一(17)讓兩個所述清理機構一(15)同步運動，即兩個所述傳動桿一(151)帶動清理層一(154)同步往復擺動對外殼一(11)底面進行清理；S6:清水在沿出水管一(16-1)、出水管二(16-2)向上進入外殼一(11)，在清水停止流動后，人工打開兩個所述蓋(16-3)排出泥沙，清水?dāng)y帶外殼一(11)內的泥沙沿兩個所述進水支管(4))流向進水管(41)，再通過三通閥一(42)流向回流管道(43)，最后沿回流管道(43)重新注入反硝化罐(3)內部的下端。

發明內容

因此，本發明正是鑒于以上問題而做出的，本發明的目在于一種污水消化處理裝置，一、通過水流的旋轉驅動水車，在通過水車驅動生物轉盤，從而污水流量與生物轉盤的轉速互不影響，二、通過清理裝置，能夠?qū)ι�物轉盤區、硝化區進行清理，本發明是通過以下技術方案實現上述目的：

一種污水消化處理裝置，包括：生物轉盤區、硝化區、反硝化罐、進水管路、出水管路；所述反硝化罐、硝化區、生物轉盤區依次向上設置；

所述生物轉盤區包括：外殼一、隔板一、生物轉盤、傳動皮帶、清理機構一，傳動軸一，所述外殼一內部設置有隔板一，所述隔板一下端與外殼一底面有一定間距，所述生物轉盤為雙軸多排式，所述生物轉盤的雙軸為中空狀，且雙軸的兩端分別設置有單向軸承一，所述傳動軸一數量為兩個，兩個所述傳動軸一分別貫穿生物轉盤的雙軸，并連接單向軸承一的內圈，所述傳動軸一一端延伸出外殼一，所述傳動皮帶與清理機構一數量分別為兩個，兩個所述傳動皮帶一端纏繞兩個所述傳動軸一的延伸端；

所述進水管路由進水管、三通閥一、回流管道、進水支管、布水盒組成，所述進水管上連接三通閥一，所述回流管道上端連接三通閥一，所述回流管道下端連通反硝化罐，所述進水支管數量為兩個，兩個所述進水支管一端共同連接進水管的端部，兩個所述進水支管另一端分別連接外殼一的兩側壁面，外殼一的兩側壁面還分別設置有出水管一、出水管二；

所述硝化區包括：外殼二、隔板二、硝化筒體、葉片、清理機構二、傳動軸二、連通管道組，所述外殼二為圓柱狀，所述外殼二上端連通有多個進氣管道，所述外殼二數量為兩個，兩個所述外殼二內的中部設置有隔板二，兩個所述隔板二把兩個所述外殼二分割成空間一、空間二、空間三、空間四四個空間，所述傳動軸二數量為兩個，兩個所述傳動軸二分別設置在兩個所述外殼二內，且兩個所述傳動軸二一端延伸出兩個所述外殼二，所述傳動皮帶另一端纏繞傳動軸二的延伸端，所述硝化筒體壁面有網格制成，所述硝化筒體內放置有輕質生物填料，所述硝化筒體數量為四個，分別設置在兩個所述外殼二的四個空間內，所述葉片數量為多個，多個所述葉片分別安裝在四個所述硝化筒體上，所述清理機構二數量為四個，所述連通管道組有三個連通管道一與三個連通管道二組成，所述三個連通管道一與三個連通管道二上下交錯，且三個連通管道一與三個連通管道二沿外殼二的切線方向連通兩個所述外殼二的四個空間；

所述出水管路包括：排水管、排水子管、水泵、清水管道二、三通閥二，所述排水子管數量為兩個，兩個所述排水子管分別連通空間二、空間三，所述排水管上端共同連通兩個所述排水子管，所述排水管下端連通反硝化罐下端，所述排水管向下依次設置有水泵、三通閥二，通過三通閥二所述清水管道二一端與排水管中部相連通，所述清水管道二另一端連通反硝化罐上端。

優選的，所述清理機構一包括：傳動桿一、往復擺動機構、軸、清理層一，所述往復擺動機構通過單向軸承二與傳動軸一另一端端部相連接，所述單向軸承二與單向軸承一空轉方向相反，所述傳動桿一由伸縮桿與橫桿組成，所述伸縮桿數量為兩個，兩個所述伸縮桿分別位于外殼一內部的兩側，且兩個伸縮桿通過兩個所述軸連接在外殼一兩側的壁面上，其中軸連接伸縮桿的中部，一個所述伸縮桿的上端與往復擺動機構進行軸連，所述橫桿兩端連接兩個所述伸縮桿，所述橫桿底面連接有清理層一，所述清理層一與外殼一底面貼合。

優選的，所述清理機構二包括：傳動桿二、單向軸承三、清理層二，所述單向軸承三數量為多個，多個所述單向軸承三位于硝化筒體的兩側，且單向軸承三的內圈與傳動軸二相連接，所以單向軸承三與單向軸承二空轉方向相同，所述傳動桿二為“凹”字形，所述傳動桿二的兩端連接單向軸承三的外圈，所述傳動桿二的水平段底面設置有清理層二，所述清理層二與外殼二內壁貼合。

優選的，所述三個連通管道一交錯設置，所述三個連通管道一沿空間三、空間四上端切線方向連通空間三、空間四，所述三個連通管道二交錯設置，所述三個連通管道二沿空間一、空間二下端切線方向連通空間一、空間二；

優選的，所述出水管一、出水管二向下通過一個所述連通管道一與一個所述連通管道二連通空間一、空間二，具體為，一個所述連通管道一與一個所述連通管道二分別連通出水管一、出水管二的下端處，所述出水管一、出水管二下端分別設置有蓋。

優選的，所述反硝化罐內設置有反硝化填料，所述反硝化罐底面設置有排污管道，所述反硝化罐一側壁面設置有清水管道一。

有益效果：

本發明通過污水驅動葉片、再通過葉片帶動生物轉盤進行旋轉，從而污水流量與生物轉盤的轉速互不影響，其中污水在硝化區內螺旋流動，能夠把污水的旋轉勢能轉化為葉片旋轉的動能，以更好的讓葉片驅動生物轉盤的轉速，且污水在硝化區內螺旋流動時，通過負壓吸入外部空氣，空氣再對硝化區充氧的同時，也增加硝化區內部的壓強，從而提高污水的勢能，葉片能夠穩定的驅動生物轉盤旋轉。

本發明通過清理機構一與清理機構二對生物轉盤區與硝化區進行清理，以防止雜質對生物轉盤區與硝化區的附著，其中清理機構一中清理層一的清理面積部分重疊，這樣有利于對生物轉盤區中外殼一的底面完全清理，且通過排水子管與硝化區內水流的分布設置，讓兩個所述傳動軸二對兩個所述傳動軸一提供相同旋轉力，防止兩個清理機構中的連接桿一發出碰撞、卡合，導致葉片無法再進行旋轉，即清理機構一與清理機構二無法再對生物轉盤區與硝化區進行清理。

（發明人：閆冰;夏嵩;桂雙林;付嘉琦;吳九九）
