公布日：2022.10.11

申請日：2022.07.22

分類號：C02F9/06(2006.01)I;C02F101/30(2006.01)N

摘要

本發明公開了一種污水電吸附‑還原耦合芬頓處理系統及工藝方法，包括芬頓反應器、電吸附裝置、還原再生反應器和沉淀池，所述芬頓反應器底部一側設置有進水管，所述進水管兩端之間設置有污水進水泵和硫酸加藥泵，且污水進水泵和硫酸加藥泵為并聯設置，且芬頓反應器內部位于進水管位置設置有布水器，所述芬頓反應器的中部一側設置有過氧化氫加料管，且其兩端之間設置有過氧化氫加藥泵。本發明通過利用芬頓反應，在酸性條件下，F(xiàn)e3+以離子形式存在，通過電吸附將Fe3+富集、提濃，脫附后的Fe3+進入還原再生單元，利用還原劑將Fe3+還原為Fe2+，重新返回芬頓反應中，實現Fe3+向Fe2+的有效循環。

權利要求書

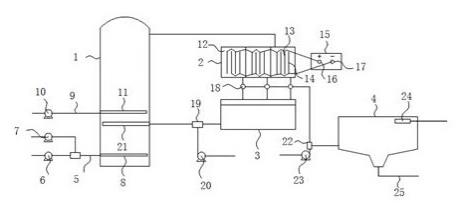

1.一種污水電吸附-還原耦合芬頓處理系統，包括芬頓反應器（1）、電吸附裝置（2）、還原再生反應器（3）和沉淀池（4），其特征在于：所述芬頓反應器（1）底部一側設置有進水管（5），所述進水管（5）兩端之間設置有污水進水泵（6）和硫酸加藥泵（7），且污水進水泵（6）和硫酸加藥泵（7）為并聯設置，且芬頓反應器（1）內部位于進水管（5）位置設置有布水器（8），所述芬頓反應器（1）的中部一側設置有過氧化氫加料管（9），且其兩端之間設置有過氧化氫加藥泵（10），芬頓反應器（1）內部位于過氧化氫加料管（9）位置設置有過氧化氫分布器（11），所述芬頓反應器（1）的頂部與電吸附裝置（2）相連接。

2.根據權利要求1所述的一種污水電吸附-還原耦合芬頓處理系統，其特征在于：所述電吸附裝置（2）由不少于兩組電吸附槽（12）組成，每組電吸附槽（12）內安裝有偶數組陽級板（13）和陰極板（14），并且陰極板（14）和陽極板交錯分布，其中一組電吸附槽（12）脫附時，其余組電吸附槽（12）進行吸附工作。

3.根據權利要求2所述的一種污水電吸附-還原耦合芬頓處理系統，其特征在于：所述電吸附裝置（2）一側設置有控制電源（15），所述控制電源（15）設置有電源正極（16）和電源負極（17），所述陽極板與電源正極（16）采用導線電性連接，陰極板（14）與電源負極（17）采用導線電性連接。

4.根據權利要求2所述的一種污水電吸附-還原耦合芬頓處理系統，其特征在于：所述電吸附裝置（2）底部與還原再生反應器（3）相連接，且之間設置有三通閥（18），所述還原再生反應器（3）底部一側與芬頓反應器（1）相連接，且之間設置有第一管道混合器（19），所述第一管道混合器（19）一端連接有硫酸亞鐵加藥泵（20），所述芬頓反應器（1）內部位于與還原再生反應器（3）連接的位置設置有硫酸亞鐵分布器（21）。

5.根據權利要求4所述的一種污水電吸附-還原耦合芬頓處理系統，其特征在于：所述電吸附裝置（2）采用三通閥（18）與沉淀池（4）相連接，且三通閥（18）與沉淀池（4）之間的管道設置有第二管道混合器（22），所述第二管道混合器（22）一端連接有氫氧化鈉加藥泵（23），所述沉淀池（4）頂部設置有出水堰（24），底部設置有芬頓鐵泥出口管（25）。

6.根據權利要求1所述的一種污水電吸附-還原耦合芬頓處理系統，其特征在于：所述還原再生反應器（3）內部設置有還原劑，采用零價鐵、鐵碳填料、亞硫酸鈉、鹽酸羥胺、鄰苯二酚等無機或有機或復合還原劑的一種或幾種組合。

7.一種處理權利要求1-6所述的污水電吸附-還原耦合芬頓處理的工藝方法，其特征在于：該方法包括以下步驟：步驟S1：污水先與硫酸在管道混合器內混合，調節pH值至3-

4.5后進入芬頓氧化器底部，然后與硫酸亞鐵溶液混合，經布水裝置混合均勻后與過氧化氫混合，發生芬頓反應2Fe2++H2O2+2H+→2Fe3++2H2O，生成羥基自由基（HO•）將有機物氧化，同時Fe2+轉化成Fe3+；步驟S2：酸性條件下，F(xiàn)e3+仍以離子的形式存在，芬頓反應完成后含F(xiàn)e3+的污水經進水分布裝置進入到電吸附槽（12），在電場力的作用下，F(xiàn)e3+被吸附到陰極區，脫除部分Fe3+的污水進入后續階段，經過一段時間的吸附，陽極和陰極電源反接，吸附的Fe3+在正電的作用下脫附，脫附后的高濃Fe3+溶液進入Fe3+還原再生單元，F(xiàn)e3+與還原劑發生反應，生成Fe2+，重新返回芬頓反應器（1）中；步驟S3：脫除部分Fe3+的污水與氫氧化鈉溶液在管道混合器內混合進入沉淀池（4），調節pH值至8-10，生成Fe(OH)3膠體沉淀，上清液經出水堰（24）從沉淀池（4）上部排出，生成的芬頓鐵泥從沉淀池（4）底部排出。

發明內容

針對上述問題，本發明提供了一種污水電吸附-還原耦合芬頓處理系統及工藝方法，減少芬頓鐵泥產量，同時保留沉淀階段Fe(OH)3膠體對污水中有機物的吸附作用，同時，減少NaOH的消耗量。在芬頓反應第一階段，酸性條件下，F(xiàn)e3+以離子形式存在，通過電吸附將Fe3+富集、提濃，脫附后的Fe3+進入還原再生單元生成Fe2+，重新返回芬頓反應中，實現Fe3+向Fe2+的有效循環，通過控制電吸附的工藝條件，可實現Fe3+回收比例的有效控制。在芬頓反應第一階段將Fe3+還原回用，減少了沉淀階段堿的消耗，同時減少了芬頓鐵泥的產生量，降低了芬頓鐵泥處理費用，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種污水電吸附-還原耦合芬頓處理系統，包括芬頓反應器、電吸附裝置、還原再生反應器和沉淀池，所述芬頓反應器底部一側設置有進水管，所述進水管兩端之間設置有污水進水泵和硫酸加藥泵，且污水進水泵和硫酸加藥泵為并聯設置，且芬頓反應器內部位于進水管位置設置有布水器，所述芬頓反應器的中部一側設置有過氧化氫加料管，且其兩端之間設置有過氧化氫加藥泵，芬頓反應器內部位于過氧化氫加料管位置設置有過氧化氫分布器，所述芬頓反應器的頂部與電吸附裝置相連接。

進一步的，所述電吸附裝置由不少于兩組電吸附槽組成，每組電吸附槽內安裝有偶數組陽級板和陰極板，并且陰極板和陽極板交錯分布，其中一組電吸附槽脫附時，其余組電吸附槽進行吸附工作。

進一步的，所述電吸附裝置一側設置有控制電源，所述控制電源設置有電源正極和電源負極，所述陽極板與電源正極采用導線電性連接，陰極板與電源負極采用導線電性連接。

進一步的，所述電吸附裝置底部與還原再生反應器相連接，且之間設置有三通閥，所述還原再生反應器底部一側與芬頓反應器相連接，且之間設置有第一管道混合器，所述第一管道混合器一端連接有硫酸亞鐵加藥泵，所述芬頓反應器內部位于與還原再生反應器連接的位置設置有硫酸亞鐵分布器。

進一步的，所述電吸附裝置采用三通閥與沉淀池相連接，且三通閥與沉淀池之間的管道設置有第二管道混合器，所述第二管道混合器一端連接有氫氧化鈉加藥泵，所述沉淀池頂部設置有出水堰，底部設置有芬頓鐵泥出口管。

進一步的，所述還原再生反應器內部設置有還原劑，采用零價鐵、鐵碳填料、亞硫酸鈉、鹽酸羥胺、鄰苯二酚等無機或有機或復合還原劑的一種或幾種組合，優選的還原劑為零價鐵和鐵碳填料。

本發明還公開了一種污水電吸附-還原耦合芬頓處理的工藝方法，其特征在于：該方法包括以下步驟：

步驟S1：污水先與硫酸在管道混合器內混合，調節pH值至3-

4.5后進入芬頓氧化器底部，然后與硫酸亞鐵溶液混合，經布水裝置混合均勻后與過氧化氫混合，發生芬頓反應2Fe2++H2O2+2H+→2Fe3++2H2O，生成羥基自由基(HO•)將有機物氧化，同時Fe2+轉化成Fe3+；

步驟S2：酸性條件下，F(xiàn)e3+仍以離子的形式存在，芬頓反應完成后含F(xiàn)e3+的污水經進水分布裝置進入到電吸附槽，在電場力的作用下，F(xiàn)e3+被吸附到陰極區，脫除部分Fe3+的污水進入后續階段，經過一段時間的吸附，陽極和陰極電源反接，吸附的Fe3+在正電的作用下脫附，脫附后的高濃Fe3+溶液進入Fe3+還原再生單元，F(xiàn)e3+與還原劑發生反應，生成Fe2+，重新返回芬頓反應器中；

步驟S3：脫除部分Fe3+的污水與氫氧化鈉溶液在管道混合器內混合進入沉淀池，調節pH值至8-10，生成Fe(OH)3膠體沉淀，上清液經出水堰從沉淀池上部排出，生成的芬頓鐵泥從沉淀池底部排出。

本發明的技術效果和優點：

1、本發明通過利用芬頓反應，酸性條件下，F(xiàn)e3+以離子形式存在，通過電吸附將Fe3+富集、提濃，脫附后的Fe3+進入還原再生單元，利用還原劑將Fe3+還原為Fe2+，重新返回芬頓反應中，實現Fe3+向Fe2+的有效循環。

2、本發明通過控制電吸附的工藝條件，可實現Fe3+回收比例的有效控制。

3、本發明通過在芬頓反應第一階段將Fe3+還原回用，避免了沉淀階段堿的消耗，同時減少了芬頓鐵泥的產生量，降低了芬頓鐵泥處理費用。

（發明人：姜勇）
