高新含礦物油廢水正壓處理用蒸發裝置

發布時間:2023-5-13 8:08:44  中國污水處理工程網

公布日:2022.12.27

申請日:2022.09.27

分類號:C02F9/10(2006.01)I;C02F101/20(2006.01)N;C02F101/32(2006.01)N

摘要

本發明涉及一種含礦物油廢水正壓處理用蒸發系統及工藝。該系統包括依次連接的:過濾設備,用于對含礦物油廢水進行預處理;蒸發設備,用于對含礦物油廢水進行蒸發濃縮;溶劑回收設備,用于對蒸發過程中產生的溶劑進行回收;蒸發設備與用于儲存處理后含礦物油廢水的回用設備相連,過濾設備與含礦物油廢水供給設備相連。工藝包括以下步驟:將礦物油進行預處理,去除含礦物油廢水中的固體雜質;將礦物油進行二級蒸發處理,濃縮得到濃縮液,進入后段進行回收。與現有技術相比,本發明出水水質好,不會由于進水水質的劇烈波動產生影響;沒有污泥等危廢產生;無加酸,加堿,投入菌種,更換膜等后期維護費用;占地面積小投資成本低,設備長期穩定運行。


權利要求書

1.一種含礦物油廢水正壓處理用蒸發系統,其特征在于,該系統包括依次連接的:過濾設備,用于對含礦物油廢水進行預處理;蒸發設備,用于對含礦物油廢水進行蒸發濃縮;溶劑回收設備,用于對蒸發過程中產生的溶劑進行回收;所述的蒸發設備與用于儲存處理后含礦物油廢水的回用設備相連,所述的過濾設備與含礦物油廢水供給設備相連。

2.根據權利要求1所述的一種含礦物油廢水正壓處理用蒸發系統,其特征在于,所述的過濾設備包括相互串聯的:高效沉降池,用于去除大顆粒的雜質;板框壓濾機,用于去除細小的雜質和固體懸浮物;所述的板框壓濾機與蒸發設備相連。

3.根據權利要求1或2所述的一種含礦物油廢水正壓處理用蒸發系統,其特征在于,所述的過濾設備與蒸發設備之間還設有預熱器。

4.根據權利要求1所述的一種含礦物油廢水正壓處理用蒸發系統,其特征在于,所述的蒸發設備包括相互串聯的MST蒸發器和薄膜蒸發器,所述的薄膜蒸發器與回用設備相連;所述的MST蒸發器和薄膜蒸發器分別與溶劑回收設備相連。

5.根據權利要求1或4所述的一種含礦物油廢水正壓處理用蒸發系統,其特征在于,所述的溶劑回收設備為生化池,蒸發設備和生化池之間還設有用于冷卻蒸發溶劑的冷凝器。

6.一種采用如權利要求1-5任一項所述含礦物油廢水正壓處理用蒸發系統的工藝,其特征在于,該工藝包括以下步驟:將礦物油進行預處理,去除含礦物油廢水中的固體雜質;將礦物油進行二級蒸發處理,濃縮得到含水率為8-10wt%的濃縮液,進入后段進行回收。

7.根據權利要求6所述的一種含礦物油廢水正壓處理用蒸發工藝,其特征在于,礦物油進行預處理的具體步驟為:將礦物油進入高效沉降池進行沉降,去除大顆粒的雜質;將預處理廢水進入板框壓濾機,去除細小的雜質和含油廢水中的固體懸浮物。

8.根據權利要求6所述的一種含礦物油廢水正壓處理用蒸發工藝,其特征在于,礦物油進行二級蒸發處理的具體步驟為:將預處理廢水進入MST蒸發器,蒸發得到含水率15-20wt%的濃縮液;將廢水進入薄膜蒸發器,蒸發得到含水率為8-10wt%的濃縮液。

9.根據權利要求8所述的一種含礦物油廢水正壓處理用蒸發工藝,其特征在于,蒸發設備中的蒸發溫度均低于廢水的沸點;其中,MST蒸發器中的蒸發溫度為80-90℃,薄膜蒸發器中的蒸發溫度不大于95℃。

10.根據權利要求6所述的一種含礦物油廢水正壓處理用蒸發工藝,其特征在于,礦物油進行預處理后,先在預熱器中進行預熱,再進行二級蒸發處理;預熱溫度為70-75℃。

發明內容

本發明的目的就是為了克服上述現有技術存在的進水水質要求高,成本高,維護成本高,占地要求大,對原水進水要求高,出水水質差,產生的廢物還將形成二次污染缺陷中的至少一個而提供一種出水水質好,不會由于進水水質的劇烈波動產生影響;沒有污泥等危廢產生;無加酸,加堿,投入菌種,更換膜等后期維護費用;占地面積小投資成本低,設備長期穩定運行的含礦物油廢水正壓處理用蒸發系統及工藝。

本發明的目的可以通過以下技術方案來實現:

本發明針對不同含水比例的含水礦物質廢油,采用正壓蒸發的方式,使礦物油廢水在高溫下進行濃縮,其中的水或輕組分的有機溶劑大部分轉為氣態后,通過空氣在不同溫度下的含濕率不同,通過熱空氣帶走水份的蒸發方式使得油和水進行分離,在另一側對水和親組分有機溶劑進行冷凝收集,礦物油廢水在一側進行不斷的濃縮直至含水率低于15-20%,再經過薄膜蒸發器進一步濃縮至含水率低于8-10%,濃縮液達到回用標準到后一段進行回用。產生的冷凝液和輕組分有機溶劑和至生化系統處理。該工藝路線實現了零排放,且將原來的危廢變?yōu)榱丝梢曰厥绽玫漠a(chǎn)品,實現了廢礦物油的高效無害化處置及資源化利用,具體方案如下:

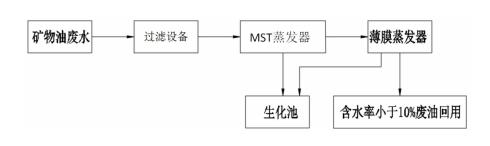

一種含礦物油廢水正壓處理用蒸發系統,該系統包括依次連接的:

過濾設備,用于對含礦物油廢水進行預處理;

蒸發設備,用于對含礦物油廢水進行蒸發濃縮;

溶劑回收設備,用于對蒸發過程中產生的溶劑進行回收;

所述的蒸發設備與用于儲存處理后含礦物油廢水的回用設備相連,所述的過濾設備與含礦物油廢水供給設備相連。

進一步地,所述的過濾設備包括相互串聯的:

高效沉降池,用于去除大顆粒的雜質;

板框壓濾機,用于去除細小的雜質和固體懸浮物;

所述的板框壓濾機與蒸發設備相連。

進一步地,所述的過濾設備與蒸發設備之間還設有預熱器。

進一步地,所述的蒸發設備包括相互串聯的MST蒸發器和薄膜蒸發器,所述的薄膜蒸發器與回用設備相連;所述的MST蒸發器和薄膜蒸發器分別與溶劑回收設備相連。

進一步地,所述的溶劑回收設備為生化池,蒸發設備和生化池之間還設有用于冷卻蒸發溶劑的冷凝器。

一種采用如上所述含礦物油廢水正壓處理用蒸發系統的工藝,該工藝包括以下步驟:

將礦物油進行預處理,去除含礦物油廢水中的固體雜質;

將礦物油進行二級蒸發處理,濃縮得到含水率為8-10wt%的濃縮液,進入后段進行回收。

進一步地,礦物油進行預處理的具體步驟為:

將礦物油進入高效沉降池進行沉降,去除大顆粒的雜質;

將預處理廢水進入板框壓濾機,去除細小的雜質和含油廢水中的固體懸浮物。為后續工段的油品質量與設備穩定運行提供條件。

進一步地,礦物油進行二級蒸發處理的具體步驟為:

將預處理廢水進入MST蒸發器,蒸發得到含水率15-20wt%的濃縮液;工藝中最核心的關鍵設備為MST多相蒸發設備,其進水水質非常寬泛,只要高于處理濃縮液含水率的水都可以進入系統,且達到濃縮終點含水率小于15-20%的濃縮液。故對于同等品類的油,都可以進入該系統,對廢水的適應性非常寬泛。將含油率小于20%廢礦物油廢水僅為預處理的達到比較好效果時的要求,如超過該含油率對去除大顆粒和固體懸浮物的油品可直接進入系統。通蒸汽加熱使溶液最大量的蒸發,70-80%的水份隨著空氣進入冷凝器,冷凝器收集產水。

將廢水進入薄膜蒸發器,蒸發得到含水率為8-10wt%的濃縮液。薄膜蒸發器旨在處理流動性相對差的含油廢水,將其含水率繼續降低濃縮至8-10%。

進一步地,蒸發設備中的蒸發溫度均低于廢水的沸點,不易產生礦物油中的雜質焦化后進行附壁造成換熱效率差;其中,MST蒸發器中的蒸發溫度為80-90℃,薄膜蒸發器中的蒸發溫度不大于95℃。原水通過MST蒸發器后可濃縮1-8倍,通過薄膜蒸發器后可進一步濃縮0.5-3倍。

進一步地,礦物油進行預處理后,先在預熱器中進行預熱,再進行二級蒸發處理;預熱溫度為70-75℃。

與現有技術相比,本發明具有以下優點:

(1)本發明采用正壓蒸發的方式,對進水水質要求極低;一年四季的水溫的對該工藝沒有任何的影響,在夏季溫度高的時候反而能耗是全年中最低的;提供的廢礦物油的無害化處置利用方法僅用了物理的方法,沒有改變油品本身的性能;

(2)本發明將油濃縮至可回收的階段,將產水至生化池可接受的范圍,實現了礦物油廢水的回收利用,減少了危廢處理量。且路線無加藥,用純物理的方式對油和水進行了分離,不破壞油品的質量。降低了加藥部分的日常維護成本;

(3)本發明與非蒸發方式的處理方法相比,進水寬泛,出水水質穩定;MST多相蒸發設備在結構上具備高溫破乳的功能;

(4)本發明與蒸發方式的處理方法相比,采用正壓蒸發的方式,不需要常規蒸發的需要提供蒸發動力的真空發生設備。蒸發溫度在70-80℃,系統內未發生沸騰,不易發生由于劇烈的沸騰相變界面產生硬垢。系統內設備熱量回收裝置,分別回收產水的熱量和蒸汽冷凝水的熱量,有效的降低能耗30-50%。

(發明人:胡麗萍;楊晨杰;牛燕;吳鯤海;徐營)
