公布日：2022.02.25
申請日：2020.08.24
分類號：C02F9/14(2006.01)I;C02F3/30(2006.01)I
摘要
本發明涉及污水處理，具體地說是一種可升降微動力村鎮污水處理裝置，包括上端開口的污水處理池或污水處理容器，從左至右依次設有由隔板間隔開的互不連通的厭氧區、缺氧區、好氧區、第一沉淀池、第二沉淀池；本裝置在運行穩定性和保障出水水質達標等方面效果是十分顯著的。
權利要求書

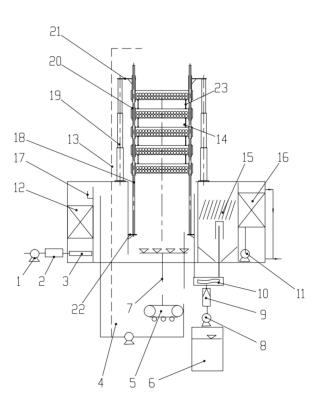

1.一種可升降微動力村鎮污水處理裝置，其特征在于：包括上端開口的污水處理池或污水處理容器，從左至右依次設有由隔板間隔開的相互獨立的厭氧區、缺氧區、好氧區、第一沉淀池、第二沉淀池；于厭氧區底部設有穿孔布水器，穿孔布水器(3)的進水口通過進水提升泵(1)經進水流量計(2)與待處理污水水源相連；于厭氧區中部設置有繩型填料；于厭氧區與缺氧區相間隔的隔板頂部設有連通厭氧區與缺氧區的溢流槽、作為厭氧區出水口,于缺氧區內的中下部配置有攪拌器；于缺氧區與好氧區相間隔的隔板底部設有連通缺氧區與好氧區的通孔、作為缺氧區出水口；好氧區內的底部配置有盤式曝氣器，外部空氣通過曝氣風機(5)和氣體流量計(7)后與盤式曝氣器的進氣口相連；于好氧區內的中部和上部設有好氧填料層，好氧填料層為可升降式結構，于好氧區上開口端設有驅動好氧填料層上下往復移動的液壓油缸，構成可升降生物接觸氧化填料系統(14)；好氧填料層由從上至下的3~10個填料層依次間隔層疊而成，每個填料層均由一上端開口的、中空的密閉鋼制槽體構成，鋼制槽體的底面為一篩板，使槽底部作為一透水板，每個鋼制槽體內均裝填有卵石填料，卵石填料平鋪在槽體內；于好氧區內的上部設有溢流管，溢流管的一端位于好氧區內的上部作為溢流水進口、另一端與管道混合器的第一進水口相連，管道混合器的出水口通過管路伸入至第一沉淀池的中部，絮凝劑溶藥箱內的藥液經投藥計量泵和投藥流量計與管道混合器的第二進水口相連；于缺氧區與好氧區之間設有回流管，回流管進水口位于好氧區內的中下部，回流管出水口位于缺氧區內的上部，于回流管上設有大比例內回流泵(4)；于第一沉淀池中部設有一鐘罩，鐘罩為下端開口、上端密閉的中空容器，位于第一沉淀池中部的與管道混合器出水口相連的管路出口伸入鐘罩內，于第一沉淀池內的上部(鐘罩上方)設有蜂窩斜管填料，形成斜板沉淀區；第一沉淀池底端內部(鐘罩下方)為一上端開口、下端密閉的中空倒錐臺形結構，作為沉淀收集腔；于第一沉淀池與第二沉淀池相間隔的隔板頂部設有連通第一沉淀池與第二沉淀池的溢流槽、作為第一沉淀池出水口,于第二沉淀池中上部設有砂濾層區；于第二沉淀池底部設有出水口；于第二沉淀池下部的砂濾層區下方設有反洗水泵(11)，于第二沉淀池上部的砂濾層上方設有反洗水出口。
2.按照權利要求1所述的可升降微動力村鎮污水處理裝置，其特征在于：所述可升降生物接觸氧化填料系統(14)，通過液壓油缸控制好氧填料層升降，可使好氧填料層升起移動至好氧區上方離開好氧區、或回落移動至好氧區內；絮凝劑溶藥箱內裝填的為質量濃度8~12％PAC溶液(聚氯化鋁)或質量濃度3~5％的PAFC(聚合氯化鋁鐵)絮凝劑。
3.按照權利要求1所述的可升降微動力村鎮污水處理裝置，其特征在于：回流管出水口位于缺氧區內的上部靠近缺氧池頂部進水口處，實現進水與回流液的充分混合。
4.按照權利要求1所述的可升降微動力村鎮污水處理裝置，其特征在于：所述可升降生物接觸氧化填料系統(14)的具體結構為：滑道桿(18)為2個以上，2個以上的滑道桿(18)豎向設置、均勻分布于槽體(又稱之為填料箱)的四周，每個所述滑道桿(18)下端均固接(焊接)在一底部支撐件上，所述底部支撐件(22)固接(焊接)在好氧區內的容器(側壁面或底面)上；2個以上多級液壓缸(19)固定在好氧區上開口端的平面上，3~10個的填料箱從上至下依次順序設置，相鄰填料箱之間通過鋼絲繩連接；每個填料箱外壁面上均焊接有2個以上限位套管(20)，各個填料箱上的限位套管個數相同、且相對應的、均勻分布地豎向固接(焊接)在填料箱外壁面，從上至下3~10個填料箱上的相對應的限位套管同軸設置，該限位套管套設在滑道桿上，并與滑道桿可相對滑動；位于最上面的填料箱的限位套管通過提升連接件與多級液壓缸的液壓桿連接；需要填料箱上升時，多級液壓缸中的液壓桿向上伸出，提升連接件(21)隨液壓桿上升，首先最上層填料箱上限位套管(20)帶動填料箱沿滑道桿(18)上升，最上層填料箱和下一層的(上數第二層)填料箱間的最上層鋼絲繩(23)被拉直，拉直的鋼絲繩帶動下一層(第二層)的填料箱提升；依次類推，最終實現3~10個填料箱提升至設計所需高度。
5.按照權利要求1或4所述的可升降微動力村鎮污水處理裝置，其特征在于：當相鄰兩個鋼制槽體間的高度降至最小時，上下相鄰的兩個鋼制槽體之間間隔10~20cm；當相鄰兩個鋼制槽體間的高度升至最大時，上下相鄰的兩個鋼制槽體之間間隔80~120cm。
6.按照權利要求1所述的可升降微動力村鎮污水處理裝置，其特征在于：大比例內回流泵(4)的出水管為軟管，當在夏季氣溫較高的季節時，好氧填料層升起至好氧區上方，曝氣風機(5)停止運行；軟管出水口移至好氧填料層頂部，污水依次通過每層填料槽體的底部透水板，實現內回流功能。
7.一種權利要求1~6任一所述的可升降微動力村鎮污水處理裝置在處理污水中的應用，其特征在于：待處理污水經過進水提升泵(1)，通過進水流量計(2)進入到厭氧區由穿孔布水器進水口進入穿孔布水器內；污水通過穿孔布水器流入?yún)捬鯀^(qū)內，以上升流方式經過厭氧區頂部的出水口進入缺氧區；缺氧區污水下降流通過缺氧區底部的出水口進入好氧區；好氧區內的污水經溢流管和絮凝劑于管道混合器混合后流入第一沉淀池的中部；再由第一沉淀池出水口流入第二沉淀池，最后由第二沉淀池出水口排水。
8.按照權利要求7所述的應用，其特征在于：當室外溫度大于15℃時，可升降生物接觸氧化填料系統(14)升出好氧區，并將填料層向上展開，每個填料層槽體之間的間隙80~120cm，停止曝氣風機運行；將大比例內回流泵4連接的管道出口移至最上層的填料層槽體頂部，回流體積比為2~4倍；或，當室外溫度低于或等于15℃時，可升降生物接觸氧化填料系統(14)升出箱體落回好氧區，每個填料層槽體之間的間隙10~20cm；啟動曝氣風機運行；氣水體積比5:1，將大比例內回流泵4連接的管道出口移至缺氧區進水口附近，回流體積比為2~4倍。
9.按照權利要求7所述的應用，其特征在于：營養鹽加藥量的控制依據為，絮凝劑溶藥箱配置絮凝劑溶藥箱內裝填的為質量濃度8~12％PAC溶液(聚氯化鋁)或質量濃度3~5％的PAFC(聚合氯化鋁鐵)絮凝劑，通過投藥計量泵(8)和投藥流量計(9)打到管道混合器(10)與進水混合；PAC或PAFC投加量按照下列公式投加；
PAC或PAFC投加量估算公式：
Y＝0.01X
總磷去除率Y——％
PAC或PAFC投加量X——mgPAC/L污水或X——mgPAFC/L污水
發明內容
因此本裝置在傳統微動力村鎮污水處理工藝(AAO+生物接觸氧化)的基礎上，對生物填料進行了優化設計，形成了可升降的生物填料模塊。針對氣溫高的時段，升起生物填料模塊，采用自然跌水曝氣的方式降低運行成本。當氣溫較低的時段，將生物填料組件落到一體化設備中，按照傳統的“AAO+生物接觸氧化”進行運行，強化冬季的運行效果。所以全年綜合運行成本較其他微動力的村鎮污水處理一體化設備可以降低10～25％，特別適合北方寒冷地區的村鎮污水處理項目。
一種可升降微動力村鎮污水處理裝置，包括上端開口的污水處理池或污水處理容器，從左至右依次設有由隔板間隔開(互不連通)的相互獨立的厭氧區、缺氧區、好氧區、第一沉淀池、第二沉淀池；
于厭氧區底部設有穿孔布水器，穿孔布水器的進水口通過進水提升泵經進水流量計與待處理污水水源相連；于厭氧區中部設置有繩型填料；
于厭氧區與缺氧區相間隔的隔板頂部設有連通厭氧區與缺氧區的溢流槽、作為厭氧區出水口,于缺氧區內的中下部配置有攪拌器；
于缺氧區與好氧區相間隔的隔板底部設有連通缺氧區與好氧區的通孔、作為缺氧區出水口；好氧區內的底部配置有盤式曝氣器，外部空氣通過曝氣風機和氣體流量計后與盤式曝氣器的進氣口相連；于好氧區內的中部和上部設有好氧填料層，好氧填料層為可升降式結構，于好氧區上開口端設有驅動好氧填料層上下往復移動的液壓油缸，構成可升降生物接觸氧化填料系統；好氧填料層由從上至下的3~10個填料層依次間隔層疊而成，每個填料層均由一上端開口的、中空的密閉鋼制槽體構成，鋼制槽體的底面為一篩板，使槽底部作為一透水板，每個鋼制槽體內均裝填有卵石填料，卵石填料平鋪在槽體內；
于好氧區內的上部設有溢流管，溢流管的一端位于好氧區內的上部作為溢流水進口、另一端與管道混合器的第一進水口相連，管道混合器的出水口通過管路伸入至第一沉淀池的中部，絮凝劑溶藥箱內的藥液經投藥計量泵和投藥流量計與管道混合器的第二進水口相連；
于缺氧區與好氧區之間設有回流管，回流管進水口位于好氧區內的中下部，回流管出水口位于缺氧區內的上部，于回流管上設有大比例內回流泵；
于第一沉淀池中部設有一鐘罩，鐘罩為下端開口、上端密閉的中空容器，位于第一沉淀池中部的與管道混合器出水口相連的管路出口伸入鐘罩內，于第一沉淀池內的上部(鐘罩上方)設有蜂窩斜管填料，形成斜板沉淀區；第一沉淀池底端內部(鐘罩下方)為一上端開口、下端密閉的中空倒錐臺形結構，作為沉淀收集腔；
于第一沉淀池與第二沉淀池相間隔的隔板頂部設有連通第一沉淀池與第二沉淀池的溢流槽、作為第一沉淀池出水口,于第二沉淀池中上部設有砂濾層區；于第二沉淀池底部設有出水口；于第二沉淀池下部的砂濾層區下方設有反洗水泵，于第二沉淀池上部的砂濾層上方設有反洗水出口。
所述可升降生物接觸氧化填料系統，通過液壓油缸控制好氧填料層升降，可使好氧填料層升起移動至好氧區上方離開好氧區、或回落移動至好氧區內；
絮凝劑溶藥箱內裝填的為質量濃度8~12％PAC溶液(聚氯化鋁)或質量濃度3~5％的PAFC(聚合氯化鋁鐵)絮凝劑。
回流管出水口位于缺氧區內的上部靠近缺氧池頂部進水口處，實現進水與回流液的充分混合。
所述可升降生物接觸氧化填料系統的具體結構為：
滑道桿為2個以上，2個以上的滑道桿豎向設置、均勻分布于槽體(又稱之為填料箱)的四周，每個所述滑道桿下端均固接(焊接)在一底部支撐件上，所述底部支撐件固接(焊接)在好氧區內的容器(側壁面或底面)上；2個以上多級液壓缸固定在好氧區上開口端的平面上，3~10個的填料箱從上至下依次順序設置，相鄰填料箱之間通過鋼絲繩連接；每個填料箱外壁面上均焊接有2個以上限位套管，各個填料箱上的限位套管個數相同、且相對應的、均勻分布地豎向固接(焊接)在填料箱外壁面，從上至下3~10個填料箱上的相對應的限位套管同軸設置，該限位套管套設在滑道桿上，并與滑道桿可相對滑動；位于最上面的填料箱的限位套管通過提升連接件與多級液壓缸的液壓桿連接；需要填料箱上升時，多級液壓缸中的液壓桿向上伸出，提升連接件隨液壓桿上升，首先最上層填料箱上限位套管帶動填料箱沿滑道桿上升，最上層填料箱和下一層的(上數第二層)填料箱間的最上層鋼絲繩被拉直，拉直的鋼絲繩帶動下一層(第二層)的填料箱提升；依次類推，最終實現3~10個填料箱提升至設計所需高度。
當相鄰兩個鋼制槽體間的高度降至最小時，上下相鄰的兩個鋼制槽體之間間隔10~20cm；當相鄰兩個鋼制槽體間的高度升至最大時，上下相鄰的兩個鋼制槽體之間間隔80~120cm。
大比例內回流泵的出水管為軟管，當在夏季氣溫較高的季節時，好氧填料層升起至好氧區上方，曝氣風機停止運行；軟管出水口移至好氧填料層頂部，污水依次通過每層填料槽體的底部透水板，實現內回流功能。
所述的可升降微動力村鎮污水處理裝置在處理污水中的應用：
待處理生活污水經過進水提升泵，通過進水流量計進入到厭氧區由穿孔布水器進水口進入穿孔布水器內；
污水通過穿孔布水器流入?yún)捬鯀^(qū)內，以上升流方式經過厭氧區頂部的出水口進入缺氧區；
缺氧區污水下降流通過缺氧區底部的出水口進入好氧區；
好氧區內的污水經溢流管和絮凝劑于管道混合器混合后流入第一沉淀池的中部；再由第一沉淀池出水口流入第二沉淀池，最后由第二沉淀池出水口排水。
當室外溫度大于15℃時，可升降生物接觸氧化填料系統升出好氧區，并將填料層向上展開，每個填料層槽體之間的間隙80~120cm，停止曝氣風機運行；將大比例內回流泵4連接的管道出口移至最上層的填料層槽體頂部，回流體積比為2~4倍；
或，當室外溫度低于或等于15℃時，可升降生物接觸氧化填料系統升出箱體落回好氧區，每個填料層槽體之間的間隙10~20cm；啟動曝氣風機運行；氣水體積比5:1，將大比例內回流泵4連接的管道出口移至缺氧區進水口附近，回流體積比為2~4倍。
絮凝劑溶藥箱配置絮凝劑溶藥箱內裝填的為質量濃度8~12％PAC溶液(聚氯化鋁)或質量濃度3~5％的PAFC(聚合氯化鋁鐵)絮凝劑，通過投藥計量泵和投藥流量計打到管道混合器與進水混合；PAC或PAFC投加量按照下列公式投加；
PAC或PAFC投加量估算公式：
Y＝
0.01X
總磷去除率Y——％
PAC或PAFC投加量X——mgPAC/L污水或X——mgPAFC/L污水。本發明產品優點：
1.運行成本低
對于中國的村鎮污水處理需要的不是“高大上”，而是運行成本低廉、適應能力性強、操作簡單、皮實耐用的設備。因此本裝置從我國村鎮污水處理的現實情況出發，在目前我國應用最為廣泛、運行穩定、環境適應能力強的AAO工藝為基礎，為強化運行效果增加了生物接觸氧化填料，形成了“AAO+生物接觸氧化”為主的工藝。傳統的村鎮污水處理一體化設備往往采用鼓風曝氣，并配備攪拌器、回流泵等設備，能耗相對較高。為了進一步降低村鎮污水處理一體化設備的運行成本，本裝置對生物接觸氧化填料進行了優化設計，增加了填料的升降裝置。氣溫較高時，將生物接觸氧化填料展開升起，形成五級跌水曝氣的自然曝氣方式，降低運行電費。當氣溫較低時，生化反應受到抑制，為了保障低溫的運行效果，將生物接觸氧化填料落回村鎮污水處理一體化設備內，按傳統的“AAO+生物接觸氧化”工藝運行。綜合全年的運行成本相對其他微動力的村鎮污水處理一體化設備更加節能，運行成本更低。
2、操作簡單
為了進一步降低村鎮污水處理一體化設備的建造成本，在保障出水水質達標的前提下，簡化了不必要機械設備，摒棄了耗能高、建造成本高、對人員專業素質要求較高、運行操作繁瑣復雜的工藝單元(如傳統的MBR膜生物反應器)，將傳統的“AAO+生物接觸氧化”進行優化設計，采用價格較為低廉的填料材質，并且分層設置，合理配置填料粒徑，避免了填料污堵所造成的額外操作。村鎮污水處理一體化設備日常只需要進行定期巡檢、排泥、控制填料的升降即可，操作十分簡單，對操作人員的專業素質要求較低，特別適合我國農村的現實情況。
3、運行穩定
雖然本裝置采用的是傳統的污水處理工藝，但根據村鎮污水的現實情況和排水標準的要求，對傳統工藝進行了優化完善，最大限度的發揮傳統工藝的運行效果和抗沖擊能力。考慮到國家對污水處理設施氮磷指標要求日趨嚴格，本裝置設置了大比例回流泵，內回流比是傳統工藝的
1.5～2倍，充分利用了原水碳源進行生物脫氮除磷。同時由于內回流比的增加，在跌流曝氣的過程中強化了曝氣效果和脫氮除磷效果。除此之外對AAO工藝的厭氧段進行重新設計，起到了水解的作用，有效保護了生化系統運行的穩定性，提供了抗沖擊能力。沉淀段也進行了優化設計，增加了化學除磷的輔助設施，起到了去除懸浮物和總磷的雙重作用，并且有增加了砂濾單元，進一步保障出水水質。因此本裝置在運行穩定性和保障出水水質達標等方面效果是十分顯著的。
（發明人：谷成國;崔鑫;姜詩慧;楊彬）
