公布日：2022.09.16
申請日：2022.08.15
分類號：B01D36/02(2006.01)I;B01D35/16(2006.01)I
摘要
本發明公開了一種污水處理格柵，現提出如下方案，其包括滑動連接在污水口相互遠離一側內壁的固定桿，兩個所述固定桿相互靠近的一端均固定連接有固定盤，兩個所述固定盤相互靠近的一側均轉動連接有第二鏤空圓環，兩個所述第二鏤空圓環的外壁滑動套設有同一個第一鏤空圓環，所述污水口的一側設有用于在污水口中打撈污物的打撈組件，所述第一鏤空圓環內設有用于清潔第二鏤空圓環內壁的清潔組件，本發明能夠?qū)蓚�第二鏤空圓環從第一鏤空圓環中移出，使第二鏤空圓環和第一鏤空圓環適用于不同寬度的污水口內進行污水處理，且啟動轉動電機不但能夠?qū)⑽畚飶奈鬯写驌瞥鰜�，還能夠帶動轉動套筒和鋼刷轉動對第二鏤空圓環的內壁進行清理。
權利要求書

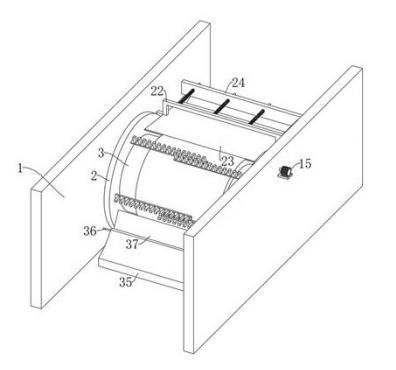

1.一種污水處理格柵，包括滑動連接在污水口（1）相互遠離一側內壁的固定桿（55），其特征在于，兩個所述固定桿（55）相互靠近的一端均固定連接有固定盤（2），兩個所述固定盤（2）相互靠近的一側均轉動連接有第二鏤空圓環（3），兩個所述第二鏤空圓環（3）的外壁滑動套設有同一個第一鏤空圓環（4）；所述污水口（1）的一側設有用于在污水口（1）中打撈污物的打撈組件，所述打撈組件包括固定連接在污水口（1）一側的轉動電機（15），所述轉動電機（15）的輸出軸延伸至污水口（1）內并固定連接有第二齒輪（16），所述第一鏤空圓環（4）的外壁分別滑動連接有多個第一滑板（11）和第二滑板（12），且第一滑板（11）與第二滑板（12）交錯排布，所述第一滑板（11）和第二滑板（12）相互遠離的一端分別與相應的第二鏤空圓環（3）滑動連接，所述第一滑板（11）和第二滑板（12）遠離第一鏤空圓環（4）的一側均固定連接有多個排污耙齒（13），多個所述第二滑板（12）遠離第一鏤空圓環（4）的一側固定連接有同一個第二齒環（14），且第二齒環（14）與第二齒輪（16）相嚙合；所述第一鏤空圓環（4）內設有用于清潔第二鏤空圓環（3）內壁的清潔組件，所述清潔組件包括轉動連接在第一鏤空圓環（4）內的固定圓盤（5），所述固定圓盤（5）內轉動貫穿有螺紋套筒（6），所述螺紋套筒（6）的外壁固定套設有第一齒環（8），所述固定圓盤（5）內設有驅動電機（9），所述驅動電機（9）的輸出軸固定連接有與第一齒環（8）相嚙合的第一齒輪（10），兩個所述固定盤（2）相互靠近的一側均固定連接有螺桿（7），且螺桿（7）的另一端延伸至螺紋套筒（6）內并與螺紋套筒（6）螺紋連接，兩個所述第二鏤空圓環（3）的內壁均固定連接有第三齒環（17），兩個所述固定盤（2）相互靠近的一側均固定連接有滑桿（18），兩個滑桿（18）交錯排布，且滑桿（18）的一端滑動貫穿固定圓盤（5），所述滑桿（18）的外壁轉動套設有轉動套筒（19），所述轉動套筒（19）的外壁固定套設有與第三齒環（17）相嚙合的第三齒輪（21），所述轉動套筒（19）的外壁固定連接有多個鋼刷（20）；所述污水口（1）內設有用于將打撈污物進行導料的導料組件，所述導料組件包括滑動連接在污水口（1）內的滑動架（22），所述滑動架（22）的底部固定連接有導料板（23），且導料板（23）的一側與第一鏤空圓環（4）的外壁相碰觸，所述污水口（1）內固定連接有固定板（24），所述滑動架（22）靠近固定板（24）的一側固定連接有多個圓桿（25），且圓桿（25）的另一端滑動貫穿固定板（24），所述圓桿（25）的外壁套設有第一彈簧（26），且第一彈簧（26）的兩端分別與滑動架（22）和固定板（24）固定連接；所述污水口（1）內設有用于將污物向外界輸送的輸送組件，且打撈組件能夠同時驅動清潔組件、輸送組件，所述輸送組件包括固定連接在污水口（1）內的橫板（27），所述橫板（27）的頂部固定連接有位于導料板（23）下方的集料箱（28），所述橫板（27）內設有與集料箱（28）相連通的輸料槽（29），所述輸料槽（29）內轉動連接有帶有轉軸的輸料輥（30），所述輸料槽（29）的底部內壁設有多個漏液孔（43），所述輸料輥（30）的轉軸外壁固定套設有第一同步輪（31），轉動電機（15）的輸出軸外壁固定套設有位于污水口（1）內的第二同步輪（32），所述第一同步輪（31）與第二同步輪（32）之間通過同步帶（33）傳動連接，所述橫板（27）的一側固定連接有貫穿污水口（1）的出料管（34）。
2.根據權利要求1所述的一種污水處理格柵，其特征在于，所述集料箱（28）的底部內壁固定連接有兩個三角板（42），且兩個三角板（42）位于輸料槽（29）的兩側，所述橫板（27）的頂部固定連接有支撐板（40），且支撐板（40）的頂部與導料板（23）的底部相碰觸。
3.根據權利要求1所述的一種污水處理格柵，其特征在于，所述導料板（23）靠近第一鏤空圓環（4）的一側固定連接有清潔刷（41），且清潔刷（41）與第一鏤空圓環（4）的外壁相碰觸。
4.根據權利要求1所述的一種污水處理格柵，其特征在于，所述污水口（1）的底部內壁固定連接有弧形擋塊（35），所述弧形擋塊（35）的頂部設有凹槽（39），所述污水口（1）內固定連接有位于凹槽（39）內的固定軸（36），所述固定軸（36）的外壁轉動套設有擋板（37），且擋板（37）的頂部與第一鏤空圓環（4）的外壁相碰觸，所述擋板（37）的一側固定連接有多個拉簧（38），且拉簧（38）的另一端與凹槽（39）的一側內壁固定連接。
5.根據權利要求1所述的一種污水處理格柵，其特征在于，所述污水口（1）的一側固定連接有位于出料管（34）下方的擠壓箱（44），所述擠壓箱（44）內滑動連接有兩個擠壓板（45），所述擠壓箱（44）的頂部一側固定連接有步進電機（46），所述步進電機（46）的輸出軸固定連接有螺紋貫穿兩個擠壓板（45）的雙向絲桿（47），且雙向絲桿（47）的另一端與污水口（1）的一側轉動連接，兩個所述擠壓板（45）分別位于雙向絲桿（47）的正反螺紋段上，所述擠壓箱（44）的底部設有出料口（48），所述擠壓箱（44）的底部滑動連接有兩個用于封閉出料口（48）的封閉板（52），所述擠壓箱（44）的底部設有兩個滑槽（49），所述滑槽（49）內滑動連接有與封閉板（52）固定連接的連接板（51），且連接板（51）的頂部延伸至擠壓箱（44）內，所述連接板（51）遠離擠壓板（45）的一側固定連接有第二彈簧（50），且第二彈簧（50）的另一端與滑槽（49）的一側內壁固定連接。
6.根據權利要求5所述的一種污水處理格柵，其特征在于，所述污水口（1）的一側固定連接有位于擠壓箱（44）下方的收集箱（53），所述收集箱（53）內固定連接有過濾層，兩個擠壓板（45）相互靠近的一側均固定連接有多個擠壓釘（54），位于兩個擠壓板（45）上的多個擠壓釘（54）交錯排布。
發明內容
本發明的目的是為了解決現有技術中無法適應不同寬度的污水口，格柵內的孔洞容易堵塞，污物中蘊含的污水無法排出的問題，而提出的一種結構緊湊的一種污水處理格柵。
為了實現上述目的，本發明采用了如下技術方案：
一種污水處理格柵，包括滑動連接在污水口相互遠離一側內壁的固定桿，兩個所述固定桿相互靠近的一端均固定連接有固定盤，兩個所述固定盤相互靠近的一側均轉動連接有第二鏤空圓環，兩個所述第二鏤空圓環的外壁滑動套設有同一個第一鏤空圓環；
所述污水口的一側設有用于在污水口中打撈污物的打撈組件；
所述第一鏤空圓環內設有用于清潔第二鏤空圓環內壁的清潔組件；
所述污水口內設有用于將打撈污物進行導料的導料組件；
所述污水口內設有用于將污物向外界輸送的輸送組件，且打撈組件能夠同時驅動清潔組件、輸送組件。
優選的，所述打撈組件包括固定連接在污水口一側的轉動電機，所述轉動電機的輸出軸延伸至污水口內并固定連接有第二齒輪，所述第一鏤空圓環的外壁分別滑動連接有多個第一滑板和第二滑板，且第一滑板與第二滑板交錯排布，所述第一滑板和第二滑板相互遠離的一端分別與相應的第二鏤空圓環滑動連接，所述第一滑板和第二滑板遠離第一鏤空圓環的一側均固定連接有多個排污耙齒，多個所述第二滑板遠離第一鏤空圓環的一側固定連接有同一個第二齒環，且第二齒環與第二齒輪相嚙合。
優選的，所述清潔組件包括轉動連接在第一鏤空圓環內的固定圓盤，所述固定圓盤內轉動貫穿有螺紋套筒，所述螺紋套筒的外壁固定套設有第一齒環，所述固定圓盤內設有驅動電機，所述驅動電機的輸出軸固定連接有與第一齒環相嚙合的第一齒輪，兩個所述固定盤相互靠近的一側均固定連接有螺桿，且螺桿的另一端延伸至螺紋套筒內并與螺紋套筒螺紋連接，兩個所述第二鏤空圓環的內壁均固定連接有第三齒環，兩個所述固定盤相互靠近的一側均固定連接有滑桿，兩個滑桿交錯排布，且滑桿的一端滑動貫穿固定圓盤，所述滑桿的外壁轉動套設有轉動套筒，所述轉動套筒的外壁固定套設有與第三齒環相嚙合的第三齒輪，所述轉動套筒的外壁固定連接有多個鋼刷。
優選的，所述導料組件包括滑動連接在污水口內的滑動架，所述滑動架的底部固定連接有導料板，且導料板的一側與第一鏤空圓環的外壁相碰觸，所述污水口內固定連接有固定板，所述滑動架靠近固定板的一側固定連接有多個圓桿，且圓桿的另一端滑動貫穿固定板，所述圓桿的外壁套設有第一彈簧，且第一彈簧的兩端分別與滑動架和固定板固定連接。
優選的，所述輸送組件包括固定連接在污水口內的橫板，所述橫板的頂部固定連接有位于導料板下方的集料箱，所述橫板內設有與集料箱相連通的輸料槽，所述輸料槽內轉動連接有帶有轉軸的輸料輥，所述輸料槽的底部內壁設有多個漏液孔，所述輸料輥的轉軸外壁固定套設有第一同步輪，轉動電機的輸出軸外壁固定套設有位于污水口內的第二同步輪，所述第一同步輪與第二同步輪之間通過同步帶傳動連接，所述橫板的一側固定連接有貫穿污水口的出料管。
優選的，所述集料箱的底部內壁固定連接有兩個三角板，且兩個三角板位于輸料槽的兩側，所述橫板的頂部固定連接有支撐板，且支撐板的頂部與導料板的底部相碰觸，當導料板上的污物落在集料箱中時，三角板能夠?qū)ξ畚镞M行導向，使污物能夠落入輸料槽中。
優選的，所述導料板靠近第一鏤空圓環的一側固定連接有清潔刷，且清潔刷與第一鏤空圓環的外壁相碰觸，在第一鏤空圓環轉動的過程中清潔刷能夠?qū)Φ谝荤U空圓環的外壁進行清潔，防止第一鏤空圓環的外壁上的孔洞被污水中的小顆粒污物堵塞。
優選的，所述污水口的底部內壁固定連接有弧形擋塊，所述弧形擋塊的頂部設有凹槽，所述污水口內固定連接有位于凹槽內的固定軸，所述固定軸的外壁轉動套設有擋板，且擋板的頂部與第一鏤空圓環的外壁相碰觸，所述擋板的一側固定連接有多個拉簧，且拉簧的另一端與凹槽的一側內壁固定連接，在第二鏤空圓環和第一鏤空圓環進行轉動時，擋板能夠與第一鏤空圓環的外壁碰觸，通過擋板能夠避免污水中的大型污物通過第一鏤空圓環和第二鏤空圓環的下方穿過第一鏤空圓環。
優選的，所述污水口的一側固定連接有位于出料管下方的擠壓箱，所述擠壓箱內滑動連接有兩個擠壓板，所述擠壓箱的頂部一側固定連接有步進電機，所述步進電機的輸出軸固定連接有螺紋貫穿兩個擠壓板的雙向絲桿，且雙向絲桿的另一端與污水口的一側轉動連接，兩個所述擠壓板分別位于雙向絲桿的正反螺紋段上，所述擠壓箱的底部設有出料口，所述擠壓箱的底部滑動連接有兩個用于封閉出料口的封閉板，所述擠壓箱的底部設有兩個滑槽，所述滑槽內滑動連接有與封閉板固定連接的連接板，且連接板的頂部延伸至擠壓箱內，所述連接板遠離擠壓板的一側固定連接有第二彈簧，且第二彈簧的另一端與滑槽的一側內壁固定連接。
優選的，所述污水口的一側固定連接有位于擠壓箱下方的收集箱，所述收集箱內固定連接有過濾層，兩個擠壓板相互靠近的一側均固定連接有多個擠壓釘，位于兩個擠壓板上的多個擠壓釘交錯排布。
與現有技術相比，本發明提供了一種污水處理格柵，具備以下有益效果：
1、該一種污水處理格柵的固定圓盤內轉動貫穿有螺紋套筒，兩個所述固定盤相互靠近的一側均固定連接有螺桿，且螺桿的另一端延伸至螺紋套筒內并與螺紋套筒螺紋連接，兩個所述固定盤相互遠離的一側均固定連接有固定桿，且固定桿的一端與污水口滑動連接，在驅動電機帶動螺紋套筒轉動的過程中，螺紋套筒的轉動能夠帶動固定盤向外側移動，直至固定盤碰觸污水口的內壁，進而能夠根據污水口的寬度調整第二鏤空圓環從第一鏤空圓環中滑出的距離，從而能夠使該污水處理格柵適用于不同寬度的污水口。
2、該一種污水處理格柵的兩個第二鏤空圓環的內壁均固定連接有第三齒環，兩個所述排污耙齒相互靠近的一端均固定連接有滑桿，兩個滑桿交錯排布，且滑桿的一端滑動貫穿固定圓盤，所述滑桿的外壁轉動套設有轉動套筒，所述轉動套筒的外壁固定套設有與第三齒環相嚙合的第三齒輪，所述轉動套筒的外壁固定連接有多個鋼刷，在第二鏤空圓環和第一鏤空圓環轉動時，第二鏤空圓環帶動第三齒環轉動，第三齒環通過第三齒輪帶動轉動套筒和鋼刷轉動，進而鋼刷能夠清除第二鏤空圓環的內壁，避免第二鏤空圓環上的鏤空孔被污水中的小顆粒污物堵塞導致污水無法順暢通過第二鏤空圓環。
3、該一種污水處理格柵的輸料槽內轉動連接有帶有轉軸的輸料輥，所述輸料輥的轉軸外壁固定套設有第一同步輪，轉動電機的輸出軸外壁固定套設有第二同步輪，所述第一同步輪與第二同步輪之間通過同步帶傳動連接，所述轉動電機的輸出軸固定連接有與第二齒環相嚙合的第二齒輪，進而啟動轉動電機不但能夠通過第二滑板驅動第二鏤空圓環和第一鏤空圓環轉動用于打撈污物與對第二鏤空圓環和第一鏤空圓環進行清潔，還能夠用于驅動輸料輥對污物進行輸送。
4、該一種污水處理格柵的擠壓箱內滑動連接有兩個擠壓板，雙向絲桿的一端螺紋貫穿兩個擠壓板，兩個所述擠壓板分別位于雙向絲桿的正反螺紋段上，通過雙向絲桿的轉動能夠使兩個擠壓板相互靠近用于擠壓污物，還能夠通過擠壓釘破碎污物使污物中的污水從污物中脫離，方便后期對污物的處理和運輸。
本發明結構簡單，通過啟動驅動電機驅動螺紋套筒轉動，能夠?qū)蓚�第二鏤空圓環從第一鏤空圓環中移出，進而能夠使第二鏤空圓環和第一鏤空圓環適用于不同寬度的污水口內進行污水處理，且啟動轉動電機不但能夠?qū)⑽畚飶奈鬯写驌瞥鰜�，還能夠帶動轉動套筒和鋼刷轉動對第二鏤空圓環的內壁進行清理，清潔刷對第一鏤空圓環的外壁進行清理，避免第二鏤空圓環和第一鏤空圓環上的鏤空孔被污水中的小顆粒污物堵塞導致污水無法順暢通過第二鏤空圓環，另外將打撈出來的污物進行擠壓，并與后期對污物的處理和運輸。
（發明人：黎標;胡麗;周勤;孫建江;符林;劉宇;李峰）
