公布日：2022.11.22
申請日：2022.07.25
分類號：C02F9/04(2006.01)I;C02F11/121(2019.01)I;B01D21/06(2006.01)I;C02F1/64(2006.01)N;C02F101/20(2006.01)N
摘要
本發明公開了一種處理絡合廢水的羥基氧化裝置及其處理方法，現提出如下方案，其包括反應箱，所述反應箱內轉動連接有攪拌桿，所述反應箱的一側設有相連通的進水管，所述反應箱的頂部固定連接有投料箱，所述反應箱的一側內壁固定連接有液位傳感器，所述投料箱內設有用于向反應箱內投放一定量脫穩凈水劑DPAⅠ和DPAⅡ的投放組件，所述反應箱的一側設有沉淀筒，本發明通過自動對脫穩凈水劑DPAⅠ和DPAⅡ的配比提高廢水處理效果，另外在污水沉淀后形成清水、污水以及沉淀物，能夠分別對清水、污水以及沉淀物進行回收利用，避免資源的浪費，通過啟動電動推桿能夠使排液管始終處于清水層中，防止污被排液管泵出，影響清水后期的重復使用。
權利要求書

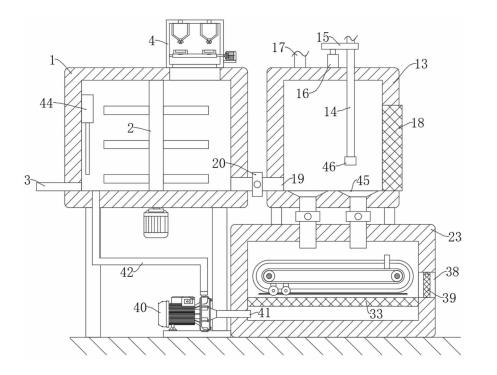

1.一種處理絡合廢水的羥基氧化裝置，包括反應箱（1），所述反應箱（1）內轉動連接有攪拌桿（2），所述反應箱（1）的一側設有相連通的進水管（3），其特征在于，所述反應箱（1）的頂部固定連接有投料箱（4），所述反應箱（1）的一側內壁固定連接有液位傳感器（44），所述投料箱（4）內設有用于向反應箱（1）內投放一定量脫穩凈水劑DPAⅠ和DPAⅡ的投放組件；所述反應箱（1）的一側設有沉淀筒（13），所述沉淀筒（13）內設有用于將沉淀后的清水、污水和沉淀物進行分離的分離組件；所述沉淀筒（13）的底部固定連接有壓縮箱（23），所述壓縮箱（23）內設有用于將污水和沉淀物進行分離的壓縮組件；所述壓縮箱（23）內設有用于將沉淀物以及污水進行回收的回收組件。
2.根據權利要求1所述的一種處理絡合廢水的羥基氧化裝置，其特征在于，所述投放組件包括固定連接在投料箱（4）頂部?jī)?nèi)壁的兩個盛放箱（5），兩個所述盛放箱（5）的底部均固定貫穿有第一通管（6），所述第一通管（6）的外壁固定套設有第一電磁閥（7），所述投料箱（4）內轉動連接有轉軸（8），所述轉軸（8）的外壁固定套設有矩形板（9），所述矩形板（9）的頂部固定嵌裝有兩個壓力傳感器（11），兩個所述壓力傳感器（11）的頂部均固定連接有器皿（10），且器皿（10）位于第一通管（6）的下方，所述投料箱（4）的一側固定連接有驅動電機（12），且驅動電機（12）的輸出軸延伸至投料箱（4）內并與轉軸（8）固定連接。
3.根據權利要求1所述的一種處理絡合廢水的羥基氧化裝置，其特征在于，所述分離組件包括固定貫穿沉淀筒（13）一側的第二通管（19），所述第二通管（19）的外壁固定套設有第二電磁閥（20），且第二通管（19）的另一端延伸至反應箱（1）內，所述沉淀筒（13）的頂部設有相連通的用于收集污水散發廢氣的排氣管（17），所述沉淀筒（13）的頂部貫穿有用于泵出清水的排液管（14），所述排液管（14）的外壁固定連接有位于沉淀筒（13）上方的連接板（15），所述沉淀筒（13）的頂部固定連接有電動推桿（16），且電動推桿（16）的輸出軸與連接板（15）的底部固定連接，所述沉淀筒（13）的底部固定連接兩個第三通管（21），所述第三通管（21）的外壁固定套設有第三電磁閥（22）。
4.根據權利要求1所述的一種處理絡合廢水的羥基氧化裝置，其特征在于，所述壓縮組件包括固定連接在壓縮箱（23）內的固定板（33），所述固定板（33）的兩側均設有多個通孔（43），所述壓縮箱（23）內轉動連接有兩個轉動軸（24），兩個所述轉動軸（24）的外壁均固定套設有兩個同步輪（25），位于同一側的兩個所述同步輪（25）之間通過同步帶（26）傳動連接，兩個所述同步帶（26）的底部均固定連接有兩個豎板（27），位于同一側的兩個所述豎板（27）內轉動貫穿轉動桿（28），兩個所述轉動桿（28）的外壁分別固定套設有第一碾壓輥（29）與第二碾壓輥（30），且第一碾壓輥（29）的直徑小于第二碾壓輥（30）的直徑，所述壓縮箱（23）的一側固定連接有轉動電機（34），且轉動電機（34）的輸出軸延伸至壓縮箱（23）內并與其中一個轉動軸（24）固定連接，兩個第三通管（21）的底端均延伸至壓縮箱（23）內。
5.根據權利要求1所述的一種處理絡合廢水的羥基氧化裝置，其特征在于，所述回收組件包括設置在壓縮箱（23）相互遠離一側內壁的弧形槽（35），兩個所述弧形槽（35）內均滑動連接有滑塊（36），兩個所述滑塊（36）相互靠近的一側均固定連接有用于排出固定板（33）頂部沉淀物的清除板（37），所述清除板（37）的底部與兩個同步帶（26）的頂部固定連接，所述壓縮箱（23）的一側設有排料口（38），所述排料口（38）內轉動連接有用于封閉排料口（38）的轉動板（39），所述壓縮箱（23）遠離轉動板（39）的一側固定連接有抽水泵（40），所述抽水泵（40）的進液口固定套設有延伸至壓縮箱（23）內的第一軟管（41），且第一軟管（41）位于固定板（33）的下方，所述抽水泵（40）的出液口固定套設有第二軟管（42），且第二軟管（42）的另一端與反應箱（1）相連通，轉動桿（28）的兩端分別延伸至弧形槽（35）內。
6.根據權利要求1所述的一種處理絡合廢水的羥基氧化裝置，其特征在于，所述壓縮箱（23）的一側內壁固定連接有齒條（32），兩個轉動桿（28）的外壁均固定套設有第一齒輪（31），且第一齒輪（31）與齒條（32）相嚙合。
7.根據權利要求1所述的一種處理絡合廢水的羥基氧化裝置，其特征在于，所述反應箱（1）相互遠離的一側內壁均固定連接有弧形板（53），且兩個弧形板（53）均與矩形板（9）相配合。
8.根據權利要求3所述的一種處理絡合廢水的羥基氧化裝置，其特征在于，所述排液管（14）的底端設有濾網（46），所述沉淀筒（13）的底部?jī)?nèi)壁設有兩個與第三通管（21）相對應的凹槽（45），所述沉淀筒（13）的一側固定連接有鋼化玻璃（18）。
9.根據權利要求1所述的一種處理絡合廢水的羥基氧化裝置，其特征在于，所述沉淀筒（13）內呈縱向轉動連接有圓桿（47），所述圓桿（47）的外壁固定連接有多個用于刮除沉淀筒（13）底部?jī)?nèi)壁沉淀物的刮板（48），所述圓桿（47）的外壁固定套設有第二齒輪（49），排液管（14）的外壁設有螺紋段（50），所述沉淀筒（13）的頂部?jī)?nèi)壁轉動連接有螺母塊（51），且螺母塊（51）與螺紋段（50）螺紋連接，所述螺母塊（51）的外壁固定套設有與第二齒輪（49）相嚙合的齒環（52）。
10.根據權利要求1-9中任意一項所述的一種處理絡合廢水的羥基氧化裝置的使用方法，其特征在于，包括以下步驟：S1、將處理后的二價鐵與污水混合物通過進水管（3）排入反應箱（1）中，通過液位傳感器（44）檢測反應箱（1）內污水混合物的液位，通過污水檢測儀檢測污水的水質，根據污水的含量以及污水的水質向反應箱（1）內排入等比例的脫穩凈水劑DPAⅠ和DPAⅡ；S2、啟動第一電磁閥（7），能夠?qū)蓚�(gè)盛放箱（5）內分別盛放的脫穩凈水劑DPAⅠ和DPAⅡ分別投入相應的器皿（10）中，通過壓力傳感器（11）檢測器皿（10）內脫穩凈水劑DPAⅠ和DPAⅡ的含量，能夠精確的完成對脫穩凈水劑DPAⅠ和DPAⅡ的配比，無需人工配比，啟動驅動電機（12）通過轉軸（8）帶動矩形板（9）和器皿（10）轉動180°，將器皿（10）內的脫穩凈水劑DPAⅠ和DPAⅡ投入反應箱（1）中，驅動電機（12）繼續帶動轉軸（8）和矩形板（9）轉動180度，矩形板（9）能夠與兩個弧形板（53）配合封閉投料箱（4），避免污水混合物散發的氣體排出，導致空氣受到污染，接著轉動攪拌桿（2），使反應箱（1）內的污水混合物與脫穩凈水劑DPAⅠ和DPAⅡ充分發生反應；S3、啟動第二電磁閥（20），反應箱（1）內與脫穩凈水劑DPAⅠ和DPAⅡ充分反應的污水混合物通過第二通管（19）進入沉淀筒（13）中，污水混合物在沉淀筒（13）內靜置一段時間，通過脫穩凈水劑DPAⅠ和DPAⅡ的作用能夠使污水中二價鐵與污水進行沉淀，通過鋼化玻璃（18）能夠觀察沉淀筒（13）內的清水、污水、沉淀物的分層情況，啟動電動推桿（16），電動推桿（16）的輸出軸通過連接板（15）帶動排液管（14）上下移動，使排液管（14）的底端位于清水層中，通過排液管（14）將沉淀筒（13）內的清水排出回收再利用；S4、當沉淀筒（13）內的清水排出后，啟動第三電磁閥（22），沉淀筒（13）內的污水、沉淀物通過第三通管（21）落在固定板（33）上，污水通過通孔（43）落入固定板（33）的下方，沉淀物留在固定板（33）的頂部，接著啟動電動推桿（16），電動推桿（16）的輸出軸通過連接板（15）帶動排液管（14）上下移一定距離，由于螺紋段（50）與螺母塊（51）螺紋連接，隨著排液管（14）帶動螺紋段（50）上下移動，螺母塊（51）開始發生自轉，螺母塊（51）通過齒環（52）帶動第二齒輪（49）和圓桿（47）轉動，圓桿（47）帶動刮板（48）轉動，刮板（48）能夠?qū)⒊恋硗玻?3）底部?jī)?nèi)壁的污泥排入到第三通管（21）中，避免沉淀筒（13）中殘留沉淀物；S5、啟動轉動電機（34）驅動轉動軸（24）轉動，轉動軸（24）通過同步輪（25）同步帶（26）能夠帶動豎板（27）轉動，豎板（27）通過轉動桿（28）帶動第一碾壓輥（29）和第二碾壓輥（30）移動，在第一碾壓輥（29）和第二碾壓輥（30）移動時，第一齒輪（31）與齒條（32）相嚙合，第一齒輪（31）通過轉動桿（28）帶動第一碾壓輥（29）和第二碾壓輥（30）轉動，直徑下的第一碾壓輥（29）初步對位于固定板（33）頂部的沉淀物進行擠壓，將沉淀物內的水分?jǐn)D出，直徑大些的第二碾壓輥（30）再次對沉淀物進行擠壓，進一步將沉淀物內的水分?jǐn)D出，擠出的水分通過通孔（43）流入固定板（33）的下方；S6、同步帶（26）繼續轉動，直至同步帶（26）將第一碾壓輥（29）和第二碾壓輥（30）移動至同步帶（26）的上方，而此時清除板（37）在同步帶（26）的作用下位于同步帶（26）的下方并與固定板（33）的頂部碰觸，此時清除板（37）能夠?qū)⒐潭ò澹?3）上壓縮后的沉淀物從壓縮箱（23）中排出，接著啟動抽水泵（40），抽水泵（40）通過第一軟管（41）和第二軟管（42）將固定板（33）下方的污水再次泵入反應箱（1）中再次進行處理。
發明內容
本發明的目的是為了解決現有技術中二價鐵與污水無法進行分離，二價鐵和污水無法進行回收再利用，需要人工投放脫穩凈水劑的問題，而提出的一種結構緊湊的一種處理絡合廢水的羥基氧化裝置及其處理方法。
為了實現上述目的，本發明采用了如下技術方案：一種處理絡合廢水的羥基氧化裝置，包括反應箱，所述反應箱內轉動連接有攪拌桿，所述反應箱的一側設有相連通的進水管，所述反應箱的頂部固定連接有投料箱，所述反應箱的一側內壁固定連接有液位傳感器，所述投料箱內設有用于向反應箱內投放一定量脫穩凈水劑DPAⅠ和DPAⅡ的投放組件；所述反應箱的一側設有沉淀筒，所述沉淀筒內設有用于將沉淀后的清水、污水和沉淀物進行分離的分離組件；所述沉淀筒的底部固定連接有壓縮箱，所述壓縮箱內設有用于將污水和沉淀物進行分離的壓縮組件；所述壓縮箱內設有用于將沉淀物以及污水進行回收的回收組件。
優選的，所述投放組件包括固定連接在投料箱頂部?jī)?nèi)壁的兩個盛放箱，兩個所述盛放箱的底部均固定貫穿有第一通管，所述第一通管的外壁固定套設有第一電磁閥，所述投料箱內轉動連接有轉軸，所述轉軸的外壁固定套設有矩形板，所述矩形板的頂部固定嵌裝有兩個壓力傳感器，兩個所述壓力傳感器的頂部均固定連接有器皿，且器皿位于第一通管的下方，所述投料箱的一側固定連接有驅動電機，且驅動電機的輸出軸延伸至投料箱內并與轉軸固定連接。
優選的，所述分離組件包括固定貫穿沉淀筒一側的第二通管，所述第二通管的外壁固定套設有第二電磁閥，且第二通管的另一端延伸至反應箱內，所述沉淀筒的頂部設有相連通的用于收集污水散發廢氣的排氣管，所述沉淀筒的頂部貫穿有用于泵出清水的排液管，所述排液管的外壁固定連接有位于沉淀筒上方的連接板，所述沉淀筒的頂部固定連接有電動推桿，且電動推桿的輸出軸與連接板的底部固定連接，所述沉淀筒的底部固定連接兩個第三通管，所述第三通管的外壁固定套設有第三電磁閥。
優選的，所述壓縮組件包括固定連接在壓縮箱內的固定板，所述固定板的兩側均設有多個通孔，所述壓縮箱內轉動連接有兩個轉動軸，兩個所述轉動軸的外壁均固定套設有兩個同步輪，位于同一側的兩個所述同步輪之間通過同步帶傳動連接，兩個所述同步帶的底部均固定連接有兩個豎板，位于同一側的兩個所述豎板內轉動貫穿轉動桿，兩個所述轉動桿的外壁分別固定套設有第一碾壓輥與第二碾壓輥，且第一碾壓輥的直徑小于第二碾壓輥的直徑，所述壓縮箱的一側固定連接有轉動電機，且轉動電機的輸出軸延伸至壓縮箱內并與其中一個轉動軸固定連接，兩個第三通管的底端均延伸至壓縮箱內。
優選的，所述回收組件包括設置在壓縮箱相互遠離一側內壁的弧形槽，兩個所述弧形槽內均滑動連接有滑塊，兩個所述滑塊相互靠近的一側均固定連接有用于排出固定板頂部沉淀物的清除板，所述清除板的底部與兩個同步帶的頂部固定連接，所述壓縮箱的一側設有排料口，所述排料口內轉動連接有用于封閉排料口的轉動板，所述壓縮箱遠離轉動板的一側固定連接有抽水泵，所述抽水泵的進液口固定套設有延伸至壓縮箱內的第一軟管，且第一軟管位于固定板的下方，所述抽水泵的出液口固定套設有第二軟管，且第二軟管的另一端與反應箱相連通，轉動桿的兩端分別延伸至弧形槽內。
優選的，所述壓縮箱的一側內壁固定連接有齒條，兩個轉動桿的外壁均固定套設有第一齒輪，且第一齒輪與齒條相嚙合，在同步帶帶動轉動桿、第一碾壓輥和第二碾壓輥移動時，第一碾壓輥和第二碾壓輥在第一齒輪和齒條的作用下進行順時針轉動，避免第一碾壓輥和第二碾壓輥壓縮沉淀物時將沉淀物向一側推動。
優選的，所述反應箱相互遠離的一側內壁均固定連接有弧形板，且兩個弧形板均與矩形板相配合，通過矩形板與弧形板的配合能夠避免反應箱內污水散發的氣體排出至外界導致空氣受到污染。
優選的，所述排液管的底端設有濾網，在排液管將沉淀筒內的清水泵出時，通過濾網能夠避免沉淀筒內的沉淀物被泵出，所述沉淀筒的底部?jī)?nèi)壁設有兩個與第三通管相對應的凹槽，所述沉淀筒的一側固定連接有鋼化玻璃，通過鋼化玻璃能夠清洗觀察清水、污水和沉淀物的分層，方便后期排液管的底端能夠位于清水層中。
優選的，所述沉淀筒內呈縱向轉動連接有圓桿，所述圓桿的外壁固定連接有多個用于刮除沉淀筒底部?jī)?nèi)壁沉淀物的刮板，所述圓桿的外壁固定套設有第二齒輪，排液管的外壁設有螺紋段，所述沉淀筒的頂部?jī)?nèi)壁轉動連接有螺母塊，且螺母塊與螺紋段螺紋連接，所述螺母塊的外壁固定套設有與第二齒輪相嚙合的齒環，啟動電動推桿，電動推桿的輸出軸通過連接板帶動排液管上下移一定距離，由于螺紋段與螺母塊螺紋連接，隨著排液管帶動螺紋段上下移動，螺母塊開始發生自轉，螺母塊通過齒環帶動第二齒輪和圓桿轉動，圓桿帶動刮板轉動，刮板能夠?qū)⒊恋硗驳撞績?nèi)壁的污泥排入到第三通管中，避免沉淀筒中殘留沉淀物。
所述一種處理絡合廢水的羥基氧化裝置的使用方法，包括以下步驟：S1、將處理后的二價鐵與污水混合物通過進水管排入反應箱中，通過液位傳感器檢測反應箱內污水混合物的液位，通過污水檢測儀檢測污水的水質（圖中并未畫出），根據污水的含量以及污水的水質向反應箱內排入等比例的脫穩凈水劑DPAⅠ和DPAⅡ；S2、啟動第一電磁閥，能夠?qū)蓚�(gè)盛放箱內分別盛放的脫穩凈水劑DPAⅠ和DPAⅡ分別投入相應的器皿中，通過壓力傳感器檢測器皿內脫穩凈水劑DPAⅠ和DPAⅡ的含量，能夠精確的完成對脫穩凈水劑DPAⅠ和DPAⅡ的配比，無需人工配比，啟動驅動電機通過轉軸帶動矩形板和器皿轉動180°，將器皿內的脫穩凈水劑DPAⅠ和DPAⅡ投入反應箱中，驅動電機繼續帶動轉軸和矩形板轉動180度，矩形板能夠與兩個弧形板配合封閉投料箱，避免污水混合物散發的氣體排出，導致空氣受到污染，接著轉動攪拌桿，使反應箱內的污水混合物與脫穩凈水劑DPAⅠ和DPAⅡ充分發生反應；S3、啟動第二電磁閥，反應箱內與脫穩凈水劑DPAⅠ和DPAⅡ充分反應的污水混合物通過第二通管進入沉淀筒中，污水混合物在沉淀筒內靜置一段時間，通過脫穩凈水劑DPAⅠ和DPAⅡ的作用能夠使污水中二價鐵與污水進行沉淀，通過鋼化玻璃能夠觀察沉淀筒內的清水、污水、沉淀物的分層情況，啟動電動推桿，電動推桿的輸出軸通過連接板帶動排液管上下移動，使排液管的底端位于清水層中，通過排液管將沉淀筒內的清水排出回收再利用；S4、當沉淀筒內的清水排出后，啟動第三電磁閥，沉淀筒內的污水、沉淀物通過第三通管落在固定板上，污水通過通孔落入固定板的下方，沉淀物留在固定板的頂部，接著啟動電動推桿，電動推桿的輸出軸通過連接板帶動排液管上下移一定距離，由于螺紋段與螺母塊螺紋連接，隨著排液管帶動螺紋段上下移動，螺母塊開始發生自轉，螺母塊通過齒環帶動第二齒輪和圓桿轉動，圓桿帶動刮板轉動，刮板能夠?qū)⒊恋硗驳撞績?nèi)壁的污泥排入到第三通管中，避免沉淀筒中殘留沉淀物；S5、啟動轉動電機驅動轉動軸轉動，轉動軸通過同步輪同步帶能夠帶動豎板轉動，豎板通過轉動桿帶動第一碾壓輥和第二碾壓輥移動，在第一碾壓輥和第二碾壓輥移動時，第一齒輪與齒條相嚙合，第一齒輪通過轉動桿帶動第一碾壓輥和第二碾壓輥轉動，直徑下的第一碾壓輥初步對位于固定板頂部的沉淀物進行擠壓，將沉淀物內的水分?jǐn)D出，直徑大些的第二碾壓輥再次對沉淀物進行擠壓，進一步將沉淀物內的水分?jǐn)D出，擠出的水分通過通孔流入固定板的下方；S6、同步帶繼續轉動，直至同步帶將第一碾壓輥和第二碾壓輥移動至同步帶的上方，而此時清除板在同步帶的作用下位于同步帶的下方并與固定板的頂部碰觸，此時清除板能夠?qū)⒐潭ò迳蠅嚎s后的沉淀物從壓縮箱中排出，接著啟動抽水泵，抽水泵通過第一軟管和第二軟管將固定板下方的污水再次泵入反應箱中再次進行處理。
與現有技術相比，本發明提供了一種處理絡合廢水的羥基氧化裝置，具備以下有益效果：1、該處理絡合廢水的羥基氧化裝置的沉淀筒的頂部貫穿有用于泵出清水的排液管，所述排液管的外壁固定連接有位于沉淀筒上方的連接板，所述沉淀筒的頂部固定連接有電動推桿，且電動推桿的輸出軸與連接板的底部固定連接，通過電動推桿的輸出軸能夠帶動排液管上下移動，進而能夠使排液管將沉淀筒內沉淀后的上層清水泵出，方便后期使用，進而避免水資源的浪費。
2、該處理絡合廢水的羥基氧化裝置的兩個同步帶的底部均固定連接有兩個豎板，位于同一側的兩個所述豎板內轉動貫穿轉動桿，兩個所述轉動桿的外壁分別固定套設有第一碾壓輥與第二碾壓輥，且第一碾壓輥的直徑小于第二碾壓輥的直徑，通過第一碾壓輥和第二碾壓輥能夠?qū)潭ò迳系某恋砦镞M(jìn)行兩次壓縮，進一步將沉淀物與污水分離，便于后期對污水再次進行處理以及對沉淀物回收利用。
3、該處理絡合廢水的羥基氧化裝置的壓縮箱的一側內壁固定連接有齒條，兩個轉動桿的外壁均固定連接有第一齒輪，且第一齒輪與齒條相嚙合，在同步帶帶動轉動桿、第一碾壓輥和第二碾壓輥移動時，第一碾壓輥和第二碾壓輥在第一齒輪和齒條的作用下進行順時針轉動，避免第一碾壓輥和第二碾壓輥壓縮沉淀物時將沉淀物向一側推動。
4、該處理絡合廢水的羥基氧化裝置的所述轉軸的外壁固定套設有矩形板，所述矩形板的頂部固定嵌裝有兩個壓力傳感器，兩個所述壓力傳感器的頂部均固定連接有器皿，且器皿位于第一通管的下方，通過壓力傳感器檢測器皿內脫穩凈水劑DPAⅠ和DPAⅡ的含量，能夠精確的完成對脫穩凈水劑DPAⅠ和DPAⅡ的配比，無需人工配比，進而能夠提高對含羥基絡合金屬?gòu)U水的處理效果。
本發明結構簡單，通過自動對脫穩凈水劑DPAⅠ和DPAⅡ的配比提高廢水處理效果，另外在污水沉淀后形成清水、污水以及沉淀物，能夠分別對清水、污水以及沉淀物進行回收利用，避免資源的浪費，通過啟動電動推桿能夠使排液管始終處于清水層中，防止污被排液管泵出，影響清水后期的重復使用。
（發明人：歐昕承;周晗;馮振平;許航明;歐武君）
