公布日：2022.09.20
申請日：2022.06.20
分類號：B01F33/82(2022.01)I;B01F27/70(2022.01)I;B01F27/90(2022.01)I;B01F33/40(2022.01)I;B01F35/71(2022.01)I;C02F1/00(2006.01)I;
C02F103/16(2006.01)N

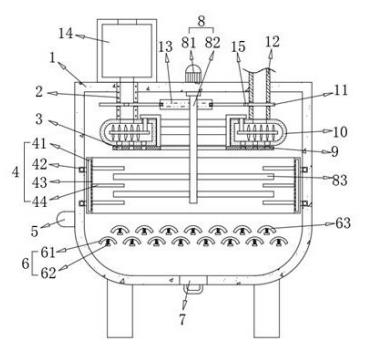

摘要
本發明涉及污水處理技術領域，為了解決現有的污水處理裝置在使用時污水和降解液不能有效的預混合的問題，公開了一種電解銅箔生產的污水處理裝置，包括殼體，污水上料管；裝有降解液的降解液儲料殼體，降解液上料管；混合裝置，所述混合裝置包括活動設置的轉軸。本發明使用時轉軸帶動凸輪轉動，從而帶動兩個活動擋板水平轉動，使得殼體的開口間隔與降解液上料管、污水上料管的內部對齊，實現對降解液和污水的定量、間隔上料，并通過調節兩個殼體開口的大小，保證降解液和污水混合的比例適宜，且轉軸帶動活動座轉動，并通過第三攪動桿和攪動側翼對預混合殼體內的污水進行預混合，提高污水處理的效率。
權利要求書
1.一種電解銅箔生產的污水處理裝置，包括殼體，用于向殼體內注入污水的污水上料管；裝有降解液的降解液儲料殼體，用于將降解液儲料殼體內降解液注入殼體內的降解液上料管；用于對殼體內污水進行混合的混合裝置，所述混合裝置包括活動設置的轉軸，轉軸的側面安裝第二攪動桿，用于驅動轉軸轉動的第二驅動部件，其特征在于，還包括環形結構的預混合殼體，用于對經降解液上料管和污水上料管注入殼體內的降解液、污水進行預先混合；還包括預混合機構，用于對預混合殼體內的污水進行預先攪動；所述預混合機構包括安裝在轉軸側面的活動座，活動座的一側安裝有延伸桿；預混合殼體的頂部外壁開設有環形的通孔，延伸桿經通孔延伸至預混合殼體內部的一端安裝有第三攪動桿，第三攪動桿的側面安裝有攪動側翼；預混合殼體的底部外壁開設有第二上料孔；還包括兩個分別貫穿降解液上料管和污水上料管的活動擋板，活動擋板的側面開設有殼體；轉軸的側面固定有凸輪，活動擋板靠近凸輪的一側與凸輪的側面滑動連接，用于隨著轉軸和凸輪的轉動，帶動兩個活動擋板往復水平移動。
2.根據權利要求1所述的一種電解銅箔生產的污水處理裝置，其特征在于，所述活動座的底部安裝有轉動板，轉動板的側面開設有第一上料孔，用于在第一上料孔的開口與第二上料孔的開口對齊時，將預混合殼體內的污水上料至殼體底部。
3.根據權利要求2所述的一種電解銅箔生產的污水處理裝置，其特征在于，還包括吹氣機構，用于對第二上料孔的開口進行吹氣疏通；所述吹氣機構包括開設在轉動板內的空腔，空腔靠近第二上料孔開口的一側開設有第二出氣孔；還包括氣泵，用于向空腔內鼓入空氣。
4.根據權利要求1所述的一種電解銅箔生產的污水處理裝置，其特征在于，還包括輔助攪拌裝置，用于對殼體內的污水進行攪動；所述輔助攪拌裝置包括活動設置的轉動圈，轉動圈靠近轉軸的一側固定有第一攪動桿，第一攪動桿與第二攪動桿交錯設置；第一驅動部件，用于驅動轉動圈在殼體內水平轉動。
5.根據權利要求4所述的一種電解銅箔生產的污水處理裝置，其特征在于，所述轉動圈的側面為中空結構，轉動圈靠近轉軸的一側開設有第一出氣孔；轉動圈的內部與氣泵的出氣端連通。
6.根據權利要求1所述的一種電解銅箔生產的污水處理裝置，其特征在于，還包括限位機構，用于對沉降至殼體底部的固體雜質進行限位。
7.根據權利要求6所述的一種電解銅箔生產的污水處理裝置，其特征在于，所述限位機構包括水平設置的安裝桿，安裝桿的頂部通過彈性部件間隔安裝有第一限位板和第二限位板；第二限位板位于相鄰兩個第一限位板之間間隙的頂部。
8.根據權利要求7所述的一種電解銅箔生產的污水處理裝置，其特征在于，所述第一限位板和第二限位板均為弧形結構，第一限位板和第二限位板的內弧面均為遠離轉軸的一側。
9.根據權利要求8所述的一種電解銅箔生產的污水處理裝置，其特征在于，所述殼體的底部活動設置有排污門，用于在處理完成后，對殼體底部的沉淀物進行清除。
發明內容
本發明的目的是為了解決現有技術中存在的缺點，而提出的一種電解銅箔生產的污水處理裝置。
為了實現上述目的，本發明采用了如下技術方案：一種電解銅箔生產的污水處理裝置，包括殼體，用于向殼體內注入污水的污水上料管；裝有降解液的降解液儲料殼體，用于將降解液儲料殼體內降解液注入殼體內的降解液上料管；用于對殼體內污水進行混合的混合裝置，所述混合裝置包括活動設置的轉軸，轉軸的側面安裝第二攪動桿，用于驅動轉軸轉動的第二驅動部件，還包括環形結構的預混合殼體，用于對經降解液上料管和污水上料管注入殼體內的降解液、污水進行預先混合；還包括預混合機構，用于對預混合殼體內的污水進行預先攪動；所述預混合機構包括安裝在轉軸側面的活動座，活動座的一側安裝有延伸桿；預混合殼體的頂部外壁開設有環形的通孔，延伸桿經通孔延伸至預混合殼體內部的一端安裝有第三攪動桿，第三攪動桿的側面安裝有攪動側翼；預混合殼體的底部外壁開設有第二上料孔；還包括兩個分別貫穿降解液上料管和污水上料管的活動擋板，活動擋板的側面開設有殼體；轉軸的側面固定有凸輪，活動擋板靠近凸輪的一側與凸輪的側面滑動連接，用于隨著轉軸和凸輪的轉動，帶動兩個活動擋板往復水平移動。
優選的，所述活動座的底部安裝有轉動板，轉動板的側面開設有第一上料孔，用于在第一上料孔的開口與第二上料孔的開口對齊時，將預混合殼體內的污水上料至殼體底部。
優選的，還包括吹氣機構，用于對第二上料孔的開口進行吹氣疏通；所述吹氣機構包括開設在轉動板內的空腔，空腔靠近第二上料孔開口的一側開設有第二出氣孔；還包括氣泵，用于向空腔內鼓入空氣。
優選的，還包括輔助攪拌裝置，用于對殼體內的污水進行攪動；所述輔助攪拌裝置包括活動設置的轉動圈，轉動圈靠近轉軸的一側固定有第一攪動桿，第一攪動桿與第二攪動桿交錯設置；第一驅動部件，用于驅動轉動圈在殼體內水平轉動。
優選的，所述轉動圈的側面為中空結構，轉動圈靠近轉軸的一側開設有第一出氣孔；轉動圈的內部與氣泵的出氣端連通。
優選的，還包括限位機構，用于對沉降至殼體底部的固體雜質進行限位。
優選的，所述限位機構包括水平設置的安裝桿，安裝桿的頂部通過彈性部件間隔安裝有第一限位板和第二限位板；第二限位板位于相鄰兩個第一限位板之間間隙的頂部。
優選的，所述第一限位板和第二限位板均為弧形結構，第一限位板和第二限位板的內弧面均為遠離轉軸的一側。
優選的，所述殼體的底部活動設置有排污門，用于在處理完成后，對殼體底部的沉淀物進行清除。
本發明的有益效果為：使用時，通過降解液上料管將降解液儲料殼體內的降解液上料至預混合殼體內，通過污水上料管將待處理的污水上料至預混合殼體內進行預混合，預混合后的污水經第二上料孔上料至殼體的底部，第二驅動部件驅動轉軸和第二攪動桿轉動對殼體底部的污水進行攪動，保證降解液充分反應，同時轉軸帶動凸輪轉動，從而帶動兩個活動擋板水平轉動，使得殼體的開口間隔與降解液上料管、污水上料管的內部對齊，實現對降解液和污水的定量、間隔上料，并通過調節兩個殼體開口的大小，保證降解液和污水混合的比例適宜，且轉軸帶動活動座轉動，并通過第三攪動桿和攪動側翼對預混合殼體內的污水進行預混合，提高污水處理的效率。
（發明人：李銜洋;謝長江;王永勤;于洪賓;龍建國）
