公布日：2022.03.04

申請日：2021.12.07

分類號：C02F9/14(2006.01)I;C02F3/10(2006.01)I;C02F3/12(2006.01)I;C02F3/30(2006.01)I

摘要

本發明公開了一種微生物降解及在線清洗一體化污水處理系統，包括包括缺氧池、好氧池、平板膜EMBR膜組件、曝氣系統、化學除磷裝置、PLC控制模塊、吸水裝置；本發明EMBR膜系統通過抽吸泵(產水泵)或虹吸作用在平板膜內形成負壓，待處理水因壓差作用通過超濾膜表面的微孔進入到內部通道中，然后匯集到設置于平板膜四角的產水管中，在抽吸泵或虹吸作用下均勻出水。EMBR的曝氣系統將空氣通過管道引至膜元件底部釋放，釋放的氣泡通過與液體部分混合在膜表面形成渦流，上升的空氣擦洗并清潔平板的外表面，延緩膜的污染，從而延長膜元件的使用壽命，提高過濾效率。

權利要求書

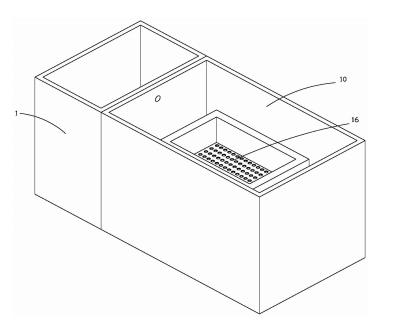

1.一種微生物降解及在線清洗一體化污水處理系統，其特征在于：包括缺氧池(1)、設于缺氧池(1)側邊的好氧池(10)、設于所述好氧池(10)內的平板膜EMBR膜組件(16)、設于所述EMBR膜組件(16)內的曝氣系統、設于所述缺氧池內的化學除磷裝置、設于所述所述好氧池內的PLC控制模塊、設于所述平板膜EMBR膜組件(16)下方的吸水裝置(2)、設于所述好氧池(10)底部的主動輥(13)、設于所述好氧池(10)底部的通氣管道(11)、設于所述通氣管道(11)內的第一渦輪(12)、設于所述好氧池(10)底部的內的吸水腔(14)；所述吸水裝置(2)包括設于所述好氧池(10)底部內的偏心塊(20)、設于所述偏心塊(20)底部的旋轉軸(21)、設于所述旋轉軸(21)上的第一齒輪(22)、設于所述主動軸(13)頂部的第二齒輪(23)、設于所述偏心塊(20)內的對接齒環(24)、設于所述偏心塊(20)內的旋轉塊(25)、設于所述旋轉塊(25)內的對接對接機構(3)、設于所述偏心塊(20)側邊的偏心環(26)、設于所述旋轉塊(25)上的鉸接桿(27)、設于所述好氧池(10)內壁上的第一水管(28)、設于所述第一水管(28)內的第一活塞(29)、設于所述第一水管(28)下方的第二水管(201)、設于所述第二水管(201)內的第二活塞(202)；所述偏心塊(20)可旋轉的嵌在吸水腔(14)內；所述旋轉軸(21)固設于偏心塊(20)的底部，可旋轉的嵌在吸水腔(14)底部；所述第一齒輪(22)設于旋轉軸(21)的底部；所述第二齒輪(23)設于主動軸(13)上；所述對接齒環(24)開設于偏心塊(20)內；所述旋轉塊(25)可旋轉的嵌在偏心塊(20)內。

2.根據權利要求1所述的一種微生物降解及在線清洗一體化污水處理系統，其特征在于：所述吸水裝置(2)還包括設于所述好氧池(10)底部的旋轉臺(203)、設于所述旋轉臺(203)上的第一出氣孔(204)、設于所述旋轉臺(203)側邊的移動槽(205)、設于所述移動槽(205)內的移動塊(206)、設于所述移動塊(206)上的第一單向閥(207)、設于所述移動槽(205)底部的氣管(208)、設于所述偏心環(26)上的第三活塞(209)、設于所述移動塊(206)上的復位彈簧(210)；所述旋轉臺(203)可旋轉的設于好氧池(10)的底部；內部為空心結構；所述第一出氣孔(204)開設于旋轉臺(203)上；所述移動槽(205)開設于好氧池(10)的底部，位于旋轉臺(203)的周圍；所述移動塊(206)可移動的設于移動槽(205)內，該移動塊(206)為空心塊；所述第一單向閥(207)設于移動塊(206)上。

3.根據權利要求1所述的一種微生物降解及在線清洗一體化污水處理系統，其特征在于：所述對接機構(3)包括設于所述旋轉塊(25)內的對接塊(30)、設于所述對接塊(30)上的對接齒(31)、設于所述旋轉塊(25)內的旋轉桶(32)、設于所述旋轉桶(32)內的斜槽(33)、設于所述旋轉塊(25)頂端的移動塊(34)、設于所述移動塊(34)上的相嵌塊(35)、設于所述移動塊(34)上的移動彈簧(36)、設于所述旋轉塊(25)底部的相嵌齒(37)、設于所述主動輥(13)頂端的伸縮齒(38)、設于所述伸縮齒(38)上的伸縮彈簧(39)、設于旋轉軸(21)側邊的斜環(301)、設于所述旋轉軸(21)上的伸縮桿(302)、設于所述伸縮桿(301)上的滾珠(303)、設于所述好氧池(10)底部的間歇組件(5)、設于所述旋轉桶(32)上的推桿(304)；所述對接齒(31)設于對接塊(30)上；所述旋轉桶(32)可旋轉的設于旋轉塊(25)內；所述斜槽(33)開設于旋轉桶(32)內壁上；所述移動塊(34)可上下移動的設于旋轉塊(25)；所述相嵌塊(35)設于移動塊(34)上，與斜槽(33)嚙合；所述移動彈簧(36)連接移動塊(34)和旋轉塊(25)的頂部；所述相嵌齒(37)設于旋轉塊(25)的底部；所述伸縮齒(38)可伸縮的設于主動輥(13)的頂部，與相嵌齒(37)嚙合；所述伸縮彈簧(39)連接伸縮齒(38)和主動輥(13)；所述斜環(301)開設于有氧池(10)內，位于旋轉軸(21)的周圍；所述伸縮桿(302)可伸縮的設于旋轉軸(21)上；所述滾珠(303)可滾動都設于伸縮桿(302)頂端，與斜環(301)對接；所述推桿(304)兩端分別與移動塊(34)和對接塊(31)鉸接。

4.根據權利要求3所述的一種微生物降解及在線清洗一體化污水處理系統，其特征在于：所述間歇組件(5)包括設于所述第二渦輪(17)底部的第一殘齒輪(50)、設于所述好氧池(10)底部的旋轉腔(51)、設于所述旋轉腔(51)底部的第二殘齒輪(52)、設于所述旋轉腔(51)底部的轉動塊(53)、設于所述第二殘齒輪(52)上的撥動桿(54)、設于所述撥動桿(54)上的第一斜槽(55)、設于所述旋轉腔(51)內壁上斜塊(56)、設于所述轉動塊(53)上的固定塊(57)、設于所述轉動塊(53)上的拉繩(58)、設于所述主動輥(13)下方的限位腔(59)、設于所述限位腔(59)內的第一轉盤(501)、設于所述所述限位腔(59)上的第二轉盤(502)、設于所述限位腔(59)上的限位塊(503)、設于所述第二轉盤(502)上的限位槽(504)、設于所述限位腔(59)內壁上的彈性件(505)、設于所述第一轉盤(501)上的棘齒(506)、設于所述棘齒(506)上的扭簧(507)、設于所述第二轉盤(502)上的卡齒(508)、設于所述第二轉盤(502)上的定位塊(509)、設于所述主動輥(13)底部的矩形槽(510)；。所述旋轉腔(51)開設于好氧池(10)的底部；所述第二殘齒輪(52)可旋轉的設于旋轉腔(51)的底部；所述轉動塊(53)可旋轉的設于旋轉腔(51)底部，與第二殘齒輪(52)采用單項軸承連接；且與旋轉腔(51)底部采用扭簧連接；所述撥動桿(54)可上下移動的設于第二殘齒輪(52)上；所述第一斜槽(55)縱截面為三角形，開設于撥動桿(54)；所述斜塊(56)橫截面為梯形，設于旋轉腔(51)的內壁上；與第一斜槽(55)相抵。

5.根據權利要求1所述的一種微生物降解及在線清洗一體化污水處理系統，其特征在于：所述排水裝置(4)包括設于所述好氧池(10)底部的蓄水腔(40)、設于所述蓄水腔(40)底部的U形管(41)、設于所述平板膜MBR膜組件(16)側壁上的排水管(42)、設于所述排水管(42)底部的扇葉(43)、設于所述扇葉(43)底部的第一斜齒輪(44)、設于所述旋轉臺(203)底部的第二斜齒輪(45)、設于所述好氧池(10)底部的連桿(46)、設于所述U形管(41)內的扇形塊(47)、設于所述扇形塊(47)內的排氣孔(48)；所述U形管(41)縱截面為兩個U形的管道連接，一端連接蓄水腔(40)，另一端聯通外界；所述排水管(42)連接平板膜MBR膜組件(16)和蓄水腔(40)。

發明內容

本發明為了克服現有技術的不足，提供一種微生物降解及在線清洗一體化污水處理系統。

為了實現上述目的，本發明采用以下技術方案：包括缺氧池、設于缺氧池側邊的好氧池、設于所述好氧池內的平板膜EMBR膜組件、設于所述EMBR膜組件內的曝氣系統、設于所述缺氧池內的化學除磷裝置、設于所述所述好氧池內的PLC控制模塊、設于所述平板膜EMBR膜組件下方的吸水裝置、設于所述好氧池底部的主動輥、設于所述好氧池底部的通氣管道、設于所述通氣管道內的第一渦輪、設于所述好氧池底部的內的吸水腔、設于所述；其特征在于：所述吸水裝置包括設于所述好氧池底部內的偏心塊、設于所述偏心塊底部的旋轉軸、設于所述旋轉軸上的第一齒輪、設于所述主動軸頂部的第二齒輪、設于所述偏心塊內的對接齒環、設于所述偏心塊內的旋轉塊、設于所述旋轉塊內的對接對接機構、設于所述偏心塊側邊的偏心環、設于所述旋轉塊上的鉸接桿、設于所述好氧池內壁上的第一水管、設于所述第一水管內的第一活塞、設于所述第一水管下方的第二水管、設于所述第二水管內的第二活塞；所述偏心塊可旋轉的嵌在吸水腔內；所述旋轉軸固設于偏心塊的底部，可旋轉的嵌在吸水腔底部；所述第一齒輪設于旋轉軸的底部；所述第二齒輪設于主動軸上；所述對接齒環開設于偏心塊內；所述旋轉塊可旋轉的嵌在偏心塊內。

設備運行時，通過潛污泵將調節池內的廢水提升至一體化裝置缺氧池，潛污泵運行受調節池內液位開關控制，高液位時潛污泵啟動，低液位時潛污泵停止運行，調節池起到儲存廢水水量及均衡廢水水質的作用；缺氧池廢水中的聚磷菌在厭氧條件下，受到壓抑而釋放出體內的磷酸鹽，產生能量用以吸收快速降解有機物，并轉化為PHB(聚β羥丁酸)儲存起來。當這些聚磷菌進入好氧條件下時就降解體內儲存的PHB產生能量，用于細胞的合成和吸磷，形成高濃度污泥，并隨剩余污泥一起排出系統，從而達到最終除磷的目的。同時溶解性有機物也被缺氧池中的微生物吸收降解，從而降低污水的COD濃度。系統采用PLC模塊化控制，可選擇自動及手動模式。當設備采用自動模式運行時，可自動根據水位信息自動開啟關閉原水泵及抽吸泵、鼓風機；設備配置PLC模塊，所有控制待安裝調試完畢后勻可自動無人值守完成；當來水水量充足，液位感應裝置發送型號，可自動開啟污水提升泵、鼓風機；待設備腔體內液位滿足MBR抽吸條件時，自動開啟MBR抽吸泵；設備運行的時候采用間歇運行模式，通過PLC模塊或時間繼電器控制，可自動抽吸運行8min，停止抽吸2min；然后EMBR膜通過抽吸泵(產水泵)或虹吸作用在平板膜內形成負壓，待處理水因壓差作用通過超濾膜表面的微孔進入到內部通道中，然后匯集到設置于平板膜四角的產水管中，在抽吸泵或虹吸作用下均勻出水；

在PLC模塊可植入自動清洗程序，可設定每周進行一次清水反洗，在清洗的時候，EMBR的曝氣系統將空氣通過管道引至膜元件底部釋放，釋放的氣泡通過與液體部分混合在膜表面形成渦流，上升的空氣擦洗并清潔平板的外表面；然后在清理的過程中，氣體會驅動第一渦輪旋轉，然后驅動主動輥旋轉；開始驅動吸水裝置啟動，將好氧池內的水吸入到吸水腔內，并且通過出水孔沖到平板膜MBR膜組件的下方；主動軸的旋轉會驅動旋轉塊開始旋轉，然后帶動鉸接桿公轉，進一步的帶動第一活塞開始移動，將污水吸入吸水腔內，然后在從出水孔排到平板膜MBR膜組件下方；通氣管道內的氣體驅動第二渦輪旋轉，驅動對接機構啟動；此時主動輥驅動旋轉輥開始旋轉，然后帶動偏心塊開始偏心旋轉；同時使旋轉塊限位；進一步的同時帶動第一活塞和第二活塞移動，從而進入到吸水腔內的水增多；此時，通氣管道內的氣體會驅動排水裝置啟動，開始對平板膜MBR膜組件進行吸水；通過平板膜MBR膜組件開始對污水進行過濾；通過通過通氣管道的設置能將缺氧池內的氧氣直接輸送管道好氧池內，提高了設備的利用率；通過第一渦輪能在通氣管道內氣體的輸送下進行旋轉，從而實現了在氧氣傳送的時候能第一渦輪旋轉；通過除水孔的設置能將吸水腔內的水流到平板膜MBR膜組件的時候，能形成水柱，使得水柱能沖向平板膜MBR膜組件的表面，一方面能進行沖刷，提高清理的效果；另一方面能結合曝氣，將氣泡擴散，從而提高曝氣沖刷平板膜MBR膜組件的效果，進一步提高了清理效果；通過平板膜MBR膜組件的設置能對水進行過濾，從而提高了水的凈化效果；當旋轉塊旋轉的時候能帶動第一活塞往復移動，然后將好氧池的水吸入到吸水腔內，此時吸水腔內的水壓增大從出水孔出去；一方面能將水間歇性的沖到平板膜MBR膜組件的下方，然后能使平板膜MBR膜組件過濾的時候能更穩定；提高了平板膜MBR膜組件過濾的效果；另一方面能在出水的時候形成水柱，能直接沖向平板膜MBR膜組件，起到清理沖刷的作用；旋轉塊和偏心塊對接后，驅動偏心塊開始偏心旋轉；一方面能使第一活塞的移動行程增大，從而提高了吸到吸水腔內的水增多；提高了進入量；另一方面能帶動第二活塞移動，從而增加了到吸水腔內的水量；進一步提高了出水孔處的流速，使得水柱能形成的更穩定；加快了對平板膜MBR膜組件的沖刷。

所述吸水裝置還包括設于所述好氧池底部的旋轉臺、設于所述旋轉臺上的第一出氣孔、設于所述旋轉臺側邊的移動槽、設于所述移動槽內的移動塊、設于所述移動塊上的第一單向閥、設于所述移動槽底部的氣管、設于所述偏心環上的第三活塞、設于所述移動塊上的復位彈簧；所述旋轉臺可旋轉的設于好氧池的底部；內部為空心結構；所述第一出氣孔開設于旋轉臺上；所述移動槽開設于好氧池的底部，位于旋轉臺的周圍；所述移動塊可移動的設于移動槽內，該移動塊為空心塊；所述第一單向閥設于移動塊上。

當?shù)诙�渦輪開始旋轉的時候，會帶動旋轉臺開始旋轉；進一步的通氣管內的氣體從第一出氣孔出氣；當偏心環開始旋轉的時候，帶動第三活塞移動開始對氣管內產生氣壓；然后間歇性的驅動移動塊移動；從而帶動氣體來回的移動，將出水孔出來的水柱沖散；所述旋轉臺的設置能在曝氣的時候?qū)χ�平板膜MBR膜組件中部進行曝氣，一方面提高了好氧處理的效果，另一方面能提高了清理的效果；當偏心環旋轉的時候一方面加快了出水孔的流速，另一方面能帶動移動塊的移動；從而能改變曝氣的方向，使氣泡與出書孔的水柱結合；能間歇性的對水柱打散，使水柱擴散；進一步的提高了過濾效果

所述對接機構包括設于所述旋轉塊內的對接塊、設于所述對接塊上的對接齒、設于所述旋轉塊內的旋轉桶、設于所述旋轉桶內的斜槽、設于所述旋轉塊頂端的移動塊、設于所述移動塊上的相嵌塊、設于所述移動塊上的移動彈簧、設于所述旋轉塊底部的相嵌齒、設于所述主動輥頂端的伸縮齒、設于所述伸縮齒上的伸縮彈簧、設于旋轉軸側邊的斜環、設于所述旋轉軸上的伸縮桿、設于所述伸縮桿上的滾珠、設于所述好氧池底部的間歇組件、設于所述旋轉桶上的推桿；所述對接齒設于對接塊上；所述旋轉桶可旋轉的設于旋轉塊內；所述斜槽開設于旋轉桶內壁上；所述移動塊可上下移動的設于旋轉塊；所述相嵌塊設于移動塊上，與斜槽嚙合；所述移動彈簧連接移動塊和旋轉塊的頂部；所述相嵌齒設于旋轉塊的底部；所述伸縮齒可伸縮的設于主動輥的頂部，與相嵌齒嚙合；所述伸縮彈簧連接伸縮齒和主動輥；所述斜環開設于有氧池內，位于旋轉軸的周圍；所述伸縮桿可伸縮的設于旋轉軸上；所述滾珠可滾動都設于伸縮桿頂端，與斜環對接；所述推桿兩端分別與移動塊和對接塊鉸接。

第二渦輪開始旋轉，驅動間歇組件開始啟動；間歇性的驅動主動輥向下移動；當主動軸向下移動的時候，伸縮齒與對相嵌齒分離；然后再移動彈簧的作用下驅動移動塊向下一定，驅動旋轉桶開始旋轉；此時推桿驅動對接塊移動，使對接齒和對接齒環嚙合；同時第一齒輪和第二齒輪嚙合，開始驅動旋轉軸開始旋轉；當旋轉軸快停止旋轉時候，伸縮桿能抵住斜環；然后沿斜環的軌跡進一步的旋轉；從而能驅動旋轉每次停止都是在同一個位置上；能保證伸縮齒和相嵌齒對接；提高了旋轉塊和偏心塊交替旋轉時的穩定性；通過該機構的設置能在旋轉塊和偏心塊交替旋轉的時候，能穩定的對接；從而實現了出水孔形成水柱或者緩慢出水間歇性的交替；然后結合平板膜MBR膜組件的吸水過濾，能使水更全面的過濾。

所述間歇組件包括設于所述第二渦輪底部的第一殘齒輪、設于所述好氧池底部的旋轉腔、設于所述旋轉腔底部的第二殘齒輪、設于所述旋轉腔底部的轉動塊、設于所述第二殘齒輪上的撥動桿、設于所述撥動桿上的第一斜槽、設于所述旋轉腔內壁上斜塊、設于所述轉動塊上的固定塊、設于所述轉動塊上的拉繩、設于所述主動輥下方的限位腔、設于所述限位腔內的第一轉盤、設于所述所述限位腔上的第二轉盤、設于所述限位腔上的限位塊、設于所述第二轉盤上的限位槽、設于所述限位腔內壁上的彈性件、設于所述第一轉盤上的棘齒、設于所述棘齒上的扭簧、設于所述第二轉盤上的卡齒、設于所述第二轉盤上的定位塊、設于所述主動輥底部的矩形槽；。所述旋轉腔開設于好氧池的底部；所述第二殘齒輪可旋轉的設于旋轉腔的底部；所述轉動塊可旋轉的設于旋轉腔底部，與第二殘齒輪采用單項軸承連接；且與旋轉腔底部采用扭簧連接；所述撥動桿可上下移動的設于第二殘齒輪上；所述第一斜槽縱截面為三角形，開設于撥動桿；所述斜塊橫截面為梯形，設于旋轉腔的內壁上；與第一斜槽相抵。

當?shù)诙�渦輪開始旋轉的時候，帶動第一殘齒輪旋轉，從而帶動第二殘齒輪間歇性的旋轉；進一步的帶動撥動桿與固定塊相抵，從而帶動轉動塊開始間歇性的旋轉；進一步的拉動第一轉盤開始間歇性的旋轉；此時卡齒與棘齒相抵，驅動第二轉盤開始旋轉；然后定位塊在矩形槽內移動，并且?guī)�動主動輥向下移動；轉動塊的持續旋轉會使撥動桿與斜塊相抵，使撥動桿上移脫離固定塊；然后轉動塊復位；同時第二轉盤上的其中一塊卡齒被彈性件卡主，并且彈性件撥動棘齒與卡齒脫離；至此，第一轉盤復位；此時，主動輥向下被限位；通過第一殘齒輪和第二殘齒輪的設置能間歇性的驅動旋轉塊旋轉，然后能間歇性的緩慢拉動第一轉盤旋轉；通過撥動桿的設置能間歇性的帶動固定塊的旋轉，當旋轉一定角度后能將撥動塊移動，從而使得轉動塊復位；進一步的停止第一轉盤的旋轉；通過第一轉盤的設置能帶動第二轉盤的間歇性的旋轉，從而能使主動輥向下移動；進一步的實現了主動輥間歇性的上下移動；當主動輥下移后能使偏心塊旋轉，從而加快了出水孔的出水量；當主動輥上移后能單獨驅動旋轉塊的旋轉，從而降低了出水孔的出水量；進一步能間歇性的改變平板膜MBR膜組件內部的水壓，從而能提高過濾的效果；同時當水壓增大的時候能沖破形成在平板膜MBR膜組件上的氣泡，提高了清理效果；通過該組件的設置能間歇性的驅動主動輥的上下移動，從而提高了改變出水孔出的流速的穩定性。

所述排水裝置包括設于所述好氧池底部的蓄水腔、設于所述蓄水腔底部的U形管、設于所述平板膜MBR膜組件側壁上的排水管、設于所述排水管底部的扇葉、設于所述扇葉底部的第一斜齒輪、設于所述旋轉臺底部的第二斜齒輪、設于所述好氧池底部的連桿、設于所述U形管內的扇形塊、設于所述扇形塊內的排氣孔；所述U形管縱截面為兩個U形的管道連接，一端連接蓄水腔，另一端聯通外界；所述排水管連接平板膜MBR膜組件和蓄水腔。

當旋轉臺旋轉的時候，帶動第一斜齒輪開始旋轉，然后帶動扇葉開始旋轉，此時從排水管內抽壓；此時水從排水管內出來，進入到蓄水腔內；然后水從U形管排出；同時通氣管會進入到排氣孔內排出；通過扇葉的設置能對排水管內進行抽壓，從而能對平板膜MBR膜組件進行抽水；通過U形管的設置能在排水的時候形成虹吸，提高了排水的通暢性；通過扇形塊的設置能在出水的時候，能加快排水速度，從而提高排水的穩定性；通過排氣孔的設置能在排水的時候加快拍數的速度，提高了排水的穩定性。

綜上所述本發明具有以下優點：本發明的好氧池中配置平板膜EMBR膜組件，MBR工藝主要作用是強化好氧生化效率，穩定產水水質。EMBR膜組件通過抽吸水泵實現恒定抽吸過濾。EMBR膜系統通過抽吸泵(產水泵)或虹吸作用在平板膜內形成負壓，待處理水因壓差作用通過超濾膜表面的微孔進入到內部通道中，然后匯集到設置于平板膜四角的產水管中，在抽吸泵或虹吸作用下均勻出水。EMBR的曝氣系統將空氣通過管道引至膜元件底部釋放，釋放的氣泡通過與液體部分混合在膜表面形成渦流，上升的空氣擦洗并清潔平板的外表面，延緩膜的污染，從而延長膜元件的使用壽命，提高過濾效率。MBR平板膜系統可以采用全自動化的過程與操作。必要時，操作人員完全可以進行手動干預和操作。MBR平板系統運行過程包括：過濾、反沖洗、維護性化學清洗和恢復性化學清洗。正常運行狀態下，EMBR平板膜組件清洗間隔周期一般為1-3個月，膜污染程度通過抽吸管道上的真空壓力變送器進行判斷。一旦真空度高于設定上限，即跨膜壓差(TMP)上升到一定程度時需要對該組平板膜組件進行化學清洗。膜清洗的目的是清除濾膜表面的污染層，恢復濾膜的水通量；此外本發明可根據原水水質靈活配置工藝流程，使該設備具有廣泛的適用性。能直接將生活污水處理達到一級A標準,或根據客戶要求可以調整工藝參數以達到更高的排放要求；JSMBR一體化設備膜組件采用進口高品質PTFE(聚四氟乙烯)材質EMBR平板膜技術，具有強度高，抗污染耐腐蝕更強，壽命更長的特點；系統可取消MBR出水抽吸泵，節能降耗。EMBR膜模塊將生化曝氣與膜曝氣清洗合二為一體，簡化了生化池曝氣系統。EMBR膜系統可利用水頭差真空虹吸出水，在水位控制器作用下，實現自適應恒定水位出水；采用物聯網、互聯網技術，自動運行，無人值守，管理簡便。設備可進行數據遠程傳輸控制，設備可自適應智能化運行；此外本發明還可根據進水水質和生化工藝處理后水質自行判斷出水是否還需要經過EMBR膜過濾。如生化處理后指標已達到設計排放標準，則系統關閉EMBR膜模塊，直接從生化段出水，以節約能源消耗，增加膜的清洗周期和使用壽命。系統根據進水水質和設計處理效率進行判斷，預判生化處理難以達標，或檢測到生化處理后水不能達標時，系統自動上線EMBR膜系統，提高出水水質，確保水質達標；此外本發明還通過吸水裝置能在對EMBR膜進行清洗的時候，能改變EMBR膜內的水壓，形成的水柱能結合曝氣的氣泡進一步提高對EMBR膜的清洗效果；從而能提高了過濾的效果。

（發明人：葉新才;陳煒;盛謹文;陳高威;張建永;章群峰;盧文博;虞群博;王鳳平;楊朋;王浩瀚）
