公布日：2022.03.01
申請日：2021.09.27
分類號：C02F11/00(2006.01)I;B01F33/83(2022.01)I
摘要
本發明屬于污泥回收技術領域，具體涉及一種可回收污泥高效除雜制漿方法，將成塊的污泥投入至第一過濾器后第一過濾器對成塊的污泥進行切塊。污泥進入第二過濾器后，攪拌輥對泥漿進行攪拌，污泥在第二過濾器內被沖散，第二過濾器對污泥進行第二次過濾。罐體內的泥漿被攪拌均勻后，泥漿經過第三過濾器的第三濾孔與第四濾孔的雙重過濾后，從出料口排出。通過重力即可對成塊的污泥進行初步破碎，并進行初步過濾，無需額外操作，也無需消耗額外能源，操作簡單，能耗低。第二過濾器的底部位于水線以下，當污泥進入第二過濾器后，通過攪拌輥的攪拌，第二過濾器中的污泥能被迅速溶解，進而形成泥漿，第二過濾器對泥漿進行過濾，結構簡單，制漿效率高。
權利要求書
1.一種可回收污泥高效除雜制漿方法，利用高效制漿罐對可回收污泥進行除雜、制漿，高效制漿罐，包括罐體(1)、攪拌輥(2)，所述罐體(1)設置有投料口(3)、出料口(4)，所述投料口(3)設置有第一過濾器(5)、第二過濾器(6)，所述第一過濾器(5)設置有第一濾孔(7)，所述第二過濾器(6)設置有第二濾孔(8)，所述第一濾孔(7)的寬度大于第二濾孔(8)的寬度，所述罐體(1)的所述出料口(4)設置有第三過濾器(9)，所述第三過濾器(9)設置有第三濾孔(10)、第四濾孔(11)，所述第三濾孔(10)設置于所述罐體(1)的制漿側，所述第四濾孔(11)設置于罐體(1)的出料口(4)側，所述攪拌輥(2)安裝有電機(12)，所述攪拌輥(2)設置有葉片(13)，所述葉片(13)高度低于所述第二過濾器(6)底部的高度，其特征在于，包括如下步驟：S1、將成塊的污泥投入至所述第一過濾器(5)；S2、在重力作用下，所述第一過濾器(5)對成塊的污泥進行切塊，并對污泥進行初步過濾；S3、污泥經過所述第一過濾器(5)后，進入所述第二過濾器(6)；S4、啟動所述電機(12)，所述攪拌輥(2)對所述罐體(1)內的泥漿進行攪拌，成塊的污泥在所述第二過濾器(6)內被水流沖散，進入所述罐體(1)內，所述第二過濾器(6)對污泥進行第二次過濾；S5、所述罐體(1)內的泥漿被攪拌均勻后，打開所述出料口(4)的閥門，泥漿經過所述第三過濾器(9)的所述第三濾孔(10)與所述第四濾孔(11)的雙重過濾后，從所述出料口(4)排出；S6、泥漿從所述出料口(4)排出后，經過管道進入下一工序。
2.根據權利要求1所述的一種可回收污泥高效除雜制漿方法，其特征在于：所述第一過濾器(5)設置于所述第二過濾器(6)的上方。
3.根據權利要求1所述的一種可回收污泥高效除雜制漿方法，其特征在于：所述第二過濾器(6)的底部位于水線以下。
4.根據權利要求1所述的一種可回收污泥高效除雜制漿方法，其特征在于：所述第一濾孔(7)與所述第二濾孔(8)均為長條形，所述第一濾孔(7)的寬度大于所述第二濾孔(8)。
5.根據權利要求4所述的一種可回收污泥高效除雜制漿方法，其特征在于：所述第一慮孔的寬度為10-40mm，所述第二濾孔(8)的寬度為5-15mm。
6.根據權利要求1所述的一種可回收污泥高效除雜制漿方法，其特征在于：上述步驟S4中，所述攪拌輥(2)對罐體(1)內的泥漿進行攪拌時，始終朝一個方向攪拌。
7.根據權利要求1所述的一種可回收污泥高效除雜制漿方法，其特征在于：上述步驟S5中，所述出料口(4)的所述閥門由電磁閥控制。
發明內容
針對上述背景技術所提出的問題，本發明的目的是：旨在提供一種可回收污泥高效除雜制漿方法。
為實現上述技術目的，本發明采用的技術方案如下：

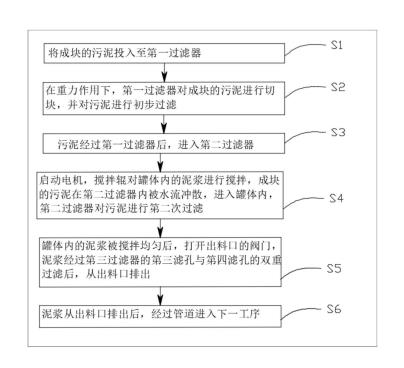

一種可回收污泥高效除雜制漿方法，利用高效制漿罐對可回收污泥進行除雜、制漿，高效制漿罐，包括罐體、攪拌輥，罐體設置有投料口、出料口，投料口設置有第一過濾器、第二過濾器，第一過濾器設置有第一濾孔，第二過濾器設置有第二濾孔，第一濾孔的寬度大于第二濾孔的寬度，罐體的出料口設置有第三過濾器，第三過濾器設置有第三濾孔、第四濾孔，第三濾孔設置于罐體的制漿側，第四濾孔設置于罐體的出料口側，攪拌輥安裝有電機，攪拌輥設置有葉片，葉片高度低于第二過濾器底部的高度，包括如下步驟：
S1、將成塊的污泥投入至第一過濾器；
S2、在重力作用下，第一過濾器對成塊的污泥進行切塊，并對污泥進行初步過濾；
S3、污泥經過第一過濾器后，進入第二過濾器；
S4、啟動電機，攪拌輥對罐體內的泥漿進行攪拌，成塊的污泥在第二過濾器內被水流沖散，進入罐體內，第二過濾器對污泥進行第二次過濾；
S5、罐體內的泥漿被攪拌均勻后，打開出料口的閥門，泥漿經過第三過濾器的第三濾孔與第四濾孔的雙重過濾后，從出料口排出；
S6、泥漿從出料口排出后，經過管道進入下一工序。
作為本發明的一種優選方案，第一過濾器設置于第二過濾器的上方。
作為本發明的一種優選方案，第二過濾器的底部位于水線以下。
作為本發明的一種優選方案，第一濾孔與第二濾孔均為長條形，第一濾孔的寬度大于第二濾孔。
作為本發明的一種優選方案，第一慮孔的寬度為10-40mm，第二濾孔的寬度為5-15mm。
作為本發明的一種優選方案，步驟S4中，攪拌輥對罐體內的泥漿進行攪拌時，始終朝一個方向攪拌。
作為本發明的一種優選方案，步驟S5中，出料口的閥門由電磁閥控制。
采用本發明的有益效果：
1、本發明的一種可回收污泥高效除雜制漿方法中，將成塊的污泥投入第一過濾器，通過重力即可對成塊的污泥進行初步破碎，并進行初步過濾，無需額外操作，也無需消耗額外能源，操作簡單，能耗低；
2、本發明的一種可回收污泥高效除雜制漿方法中，第二過濾器的底部位于水線以下，當污泥進入第二過濾器后，通過攪拌輥的攪拌，第二過濾器中的污泥能被迅速溶解，進而形成泥漿，第二過濾器對泥漿進行過濾，結構簡單，制漿效率高。
（發明人：沈君華;蔡衛宜;葉祖渠）
