公布日：2022.09.23
申請日：2022.07.25
分類號：C02F9/08(2006.01)I;C02F1/72(2006.01)N;C02F1/46(2006.01)N;C02F1/78(2006.01)N;C02F7/00(2006.01)N;C02F101/30(2006.01)N
摘要
本發明公開了一種新型的等離子污水處理系統，包括原位放電單元、異位預處理單元和連接單元；原位放電單元通過連接單元與異位預處理單元連接；原位放電單元的交流高電壓發生器與高壓電極相連，高壓電極與阻擋介質相連，阻擋介質和非均相催化床之間組成放電通道，非均相催化床與接地電極相連，進水通道的一端連接放電通道、另一端連接曝氣池；放電通道遠離進水通道的一端連接有排水通道，阻擋介質的兩側上分別安裝有進氣通道和排氣通道；異位預處理單元包括曝氣池；一級曝氣池與二級曝氣池串聯連接，曝氣池內設置有曝氣管，本發明解決現有的活性物質接觸不充分和能量未得到充分利用問題；等離子體技術的聲、光、化學能優勢不同步問題，導致不宜新型的弊端。
權利要求書
1.一種等離子污水處理系統，其特征在于，包括原位放電單元、異位預處理單元和連接單元；原位放電單元通過連接單元與異位預處理單元連接；原位放電單元的交流高電壓發生器(11)與高壓電極(12)相連，高壓電極(12)與阻擋介質(13)相連，阻擋介質(13)和非均相催化床(14)之間組成放電通道(110)，非均相催化床(14)與接地電極(15)相連，原位放電單元的進水通道(18)上安裝有進水泵，進水通道(18)的一端連接放電通道(110)、另一端連接曝氣池；放電通道(110)遠離進水通道(18)的一端連接有排水通道(19)，阻擋介質(13)的兩側上分別安裝有進氣通道(16)和排氣通道(17)；異位預處理單元包括曝氣池；曝氣池包括一級曝氣池(21)和二級曝氣池(22)，一級曝氣池(21)與二級曝氣池(22)串聯連接，曝氣池內設置有曝氣管(23)，曝氣管(23)的進氣端處設置有曝氣泵(25)，曝氣管(23)的出氣端處均勻設置有多個曝氣頭(24)；曝氣管(23)采用直型管，曝氣管(23)延伸至曝氣池內；曝氣管(23)上設置有分散裝置，分散裝置的基板(233)對稱安裝在曝氣池的內壁上，基板(233)的中部設置有用于設置曝氣管(23)的貫穿孔，兩個基板(233)之間通過伸縮擴張機構環形陣列設置有多個曝氣支管(235)，曝氣管(23)通過連接軟管(234)與曝氣支管(235)連接，其中一個基板(233)上設置有連接套(232)，連接套(232)延伸出曝氣池，并與曝氣池通過密封軸承連接，連接套(232)上設置有皮帶輪組(231)；伸縮擴張機構為：基板(233)的側壁上環形陣列設置有滑槽(2314)，滑槽(2314)內設置有滑桿(2316)，滑桿(2316)的一端延伸至基板(233)內的貫穿孔，并與球體(2318)連接，滑桿(2316)的另一端設置有安裝塊(2315)，滑桿(2316)與基板(233)滑動連接，滑桿(2316)上套設有彈簧(2317)；在曝氣管(23)的側壁上設置有環形陣列設置有多個與球體(2318)相適配的凹槽(2313)。
2.根據權利要求1所述的一種等離子污水處理系統,其特征在于，連接單元包括排水回流通道(31)；排水回流通道(31)的一端與排水通道(19)連接、另一端與二級曝氣池(22)連接。
3.根據權利要求1所述的一種等離子污水處理系統,其特征在于，非均相催化床(14)為光催化氧化的固定床或臭氧催化氧化的固定床。
4.根據權利要求1所述的一種等離子污水處理系統,其特征在于，一級曝氣池(21)的水流停留時間為0.5-20min，二級曝氣池(22)水流停留時間為1-2h。
5.根據權利要求1所述的一種等離子污水處理系統,其特征在于，凹槽(2313)為弧形槽。
6.根據權利要求5所述的一種等離子污水處理系統,其特征在于，基板(233)上設置有齒輪連接件，并通過齒輪連接件與攪拌機構連接，攪拌機構以環形陣列的方式安裝在曝氣池的內腔側壁位置處。
7.根據權利要求6所述的一種等離子污水處理系統,其特征在于，齒輪連接件為：基板(233)的側壁上設置有連接桿(2312)，并通過連接桿(2312)與主動齒輪(237)連接，主動齒輪(237)與從動齒輪(238)嚙合連接，從動齒輪(238)安裝在攪拌軸(239)的兩端。
8.根據權利要求7所述的一種等離子污水處理系統,其特征在于，攪拌機構包括攪拌軸(239)，攪拌軸(239)上設置多個攪拌槳(2311)，攪拌軸(239)的兩端通過支桿(2310)轉動安裝在曝氣池的內壁上。
發明內容
本發明的目的就在于解決上述背景技術的問題，而提出一種新型的等離子污水處理系統。
本發明的目的可以通過以下技術方案實現：

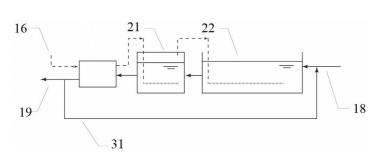

一種新型的等離子污水處理系統，包括原位放電單元、異位預處理單元和連接單元；原位放電單元通過連接單元與異位預處理單元連接；原位放電單元的交流高電壓發生器與高壓電極相連，高壓電極與阻擋介質相連，阻擋介質和非均相催化床之間組成放電通道，非均相催化床與接地電極相連，原位放電單元的進水通道上安裝有進水泵，進水通道的一端連接放電通道、另一端連接曝氣池；放電通道遠離進水通道的一端連接有排水通道，阻擋介質的兩側上分別安裝有進氣通道和排氣通道；
異位預處理單元包括曝氣池；曝氣池包括一級曝氣池和二級曝氣池，一級曝氣池與二級曝氣池串聯連接，曝氣池內設置有曝氣管，曝氣管的進氣端處設置有曝氣泵，曝氣管的出氣端處均勻設置有多個曝氣頭。
作為本發明進一步的方案：連接單元包括排水回流通道；排水回流通道的一端與排水通道連接、另一端與二級曝氣池連接。
作為本發明進一步的方案：非均相催化床為光催化氧化的固定床或臭氧催化氧化的固定床。
作為本發明進一步的方案：一級曝氣池的水流停留時間為0.5-20min，二級曝氣池水流停留時間為1-2h。
作為本發明進一步的方案：曝氣管采用直型管，曝氣管延伸至曝氣池內；曝氣管上設置有分散裝置，分散裝置的基板對稱安裝在曝氣池的內壁上，基板的中部設置有用于設置曝氣管的貫穿孔，兩個基板之間通過伸縮擴張機構環形陣列設置有多個曝氣支管，曝氣管通過連接軟管與曝氣支管連接，其中一個基板上設置有連接套，連接套延伸出曝氣池，并與曝氣池通過密封軸承連接，連接套上設置有皮帶輪組。
作為本發明進一步的方案：伸縮擴張機構為：基板的側壁上環形陣列設置有滑槽，滑槽內設置有滑桿，滑桿的一端延伸至基板內的貫穿孔，并與球體連接，滑桿的另一端設置有安裝塊，滑桿與基板滑動連接，滑桿上套設有彈簧；在曝氣管的側壁上設置有環形陣列設置有多個與球體相適配的凹槽。
作為本發明進一步的方案：凹槽為弧形槽。
作為本發明進一步的方案：基板上設置有齒輪連接件，并通過齒輪連接件與攪拌機構連接，攪拌機構以環形陣列的方式安裝在曝氣池的內腔側壁位置處。
作為本發明進一步的方案：齒輪連接件為：基板的側壁上設置有連接桿，并通過連接桿與主動齒輪連接，主動齒輪與從動齒輪嚙合連接，從動齒輪安裝在攪拌軸的兩端。
作為本發明進一步的方案：攪拌機構包括攪拌軸，攪拌軸上設置多個攪拌槳，攪拌軸的兩端通過支桿轉動安裝在曝氣池的內壁上。
本發明的有益效果：
通過原位放電和異位預處理的控制的，實現臭氧等活性物質和紫外、震動能量的最佳降解組合，解決等離子體裝置在處理廢水過程中等優勢不同步問題：通過異位預處理的兩級曝氣池控制，可以將臭氧的降解作用最大化，控制難降解有機物、大分子有機物的破壞、斷鏈，進而在紫外光催化作用下快速實現小分子降解，提高整體處理速率。特別的，本發明的臭氧一級曝氣池的預曝氣對時間和空間的控制需嚴格執行，且有別于單純的臭氧氧化技術。本發明中預曝氣使水體中富含臭氧，同時控制停留時間能夠讓污水中有機物和臭氧混合均勻，在進入原位放電模塊時，實現紫外-臭氧-催化的最佳降解組合，進而有效提高該方法對污染物中特別是難降解有機物的降解。降解效率將同功耗情況下對COD的去除率提升30％以上；得益于原位放電單元和異位處理單元的分時控制，本發明具備連續進水的能力，即可實現大體量的污水的治理工作；排水回流通道可控制處理污水的回流比，使得進出水水質指標控制更加方便，增加了該系統處理污水的彈性范圍和處理深度；通過原位放電單元和異位預處理單元的優勢同步后，使得低溫等離子的工業化應用的最大阻礙能量效率偏低問題得到緩解，處理時長大幅縮短，效率顯著提升，還可以實現規模化處理；
通過皮帶輪組帶動連接套轉動，連接套通過基板帶動多個曝氣支管沿著曝氣池旋轉；同時，利用伸縮擴張機構，使得在曝氣支管在旋轉的基礎上，沿著曝氣池往返進行移動；以及通過齒輪組件帶動攪拌槳進行轉動，使得曝氣產生的氣體可以在曝氣池內均勻地分散，并大大提高曝氣的作用面積。
（發明人：李申;李澤典;程謙勛;郭賀;吳義鋒;孟令鑫;邱國勤;陳文超）
