公布日：2022.10.18
申請日：2022.07.15
分類號：C02F9/02(2006.01)I;C02F1/40(2006.01)I;F16L55/045(2006.01)I
摘要
一種污水預處理裝置，屬于污水處理技術領域，包括箱體，設置在箱體前部上方的進水管組，以及設置在箱體后部下方的出水管組，進水管組下方的箱體上安裝有緩沖機構，緩沖機構包括一個左右截面呈勺子形狀的緩沖板，緩沖板的勺部位于進水管組下方，緩沖板的柄部向箱體后部延伸。該技術方案不需要沉淀，直接將大量無機類比重比較大的砂粒類物質除去，并節省了曝氣設備和浮沫除去設備。
權利要求書

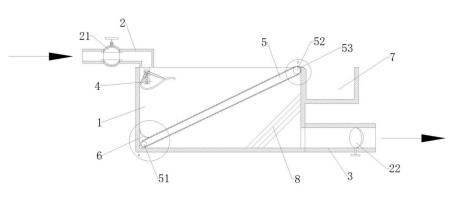

1.一種污水預處理設備，包括箱體(1)，設置在所述箱體(1)前部上方的進水管組(2)，以及設置在所述箱體(1)后部下方的出水管組(3)，其特征在于，所述進水管組(2)下方的所述箱體(1)上安裝有緩沖機構(4)，所述緩沖機構(4)包括一個左右截面呈勺子形狀的緩沖板(41)，所述緩沖板(41)的勺部位于所述進水管組(2)下方，所述緩沖板(41)的柄部向所述箱體(1)后部延伸。
2.根據權利要求1所述的一種污水預處理設備，其特征在于，所述緩沖機構(4)還包括固定件(42)和懸掛件(43)，所述固定件(42)包括設置在所述箱體(1)左右兩側面上的槽體(421)，設置在所述槽體(421)內的彈性件(422)；所述懸掛件(43)包括左右設置被兩個所述槽體(421)固定的橫桿(431)，所述橫桿(431)兩端與所述彈性件(422)接觸；所述橫桿(431)上設置有懸掛線(432)與所述緩沖板(41)連接。
3.根據權利要求2所述的一種污水預處理設備，其特征在于，所述橫桿(431)兩端呈球形，所述彈性件(422)為圓形彈簧；所述橫桿(431)的球形端部卡合在圓形彈簧內。
4.根據權利要求1或2或3所述的一種污水預處理設備，其特征在于，所述箱體(1)內前后傾斜設置有懸浮物刮板機構(5)，所述懸浮物刮板機構(5)的第一端(51)位于所述進水管組(2)下方且位于所述箱體(1)前部底面上，所述懸浮物刮板機構(5)的第二端(52)位于遠離所述進水管組(2)的所述箱體(1)后部上部。
5.根據權利要求4所述的一種污水預處理設備，其特征在于，所述第一端(51)具有卡設在所述箱體(1)前部的左右兩側面上的從動軸(511)，所述第二端(52)具有卡設在所述箱體(1)后部的左右兩側面上的主動軸(512)，所述從動軸(511)和所述主動軸(512)上覆蓋有網格件(513)，所述網格件(513)具有朝向轉動方向的彎鉤件(514)。
6.根據權利要求5所述的一種污水預處理設備，其特征在于，靠近所述第一端(51)的所述箱體(1)前部側面上設置有刮板(6)，所述刮板(6)的自由端緊貼所述網隔件(513)或所述彎鉤件(514)。
7.根據權利要求6所述的一種污水預處理設備，其特征在于，所述第二端(52)緊貼有引出件(53)，所述引出件(53)設置在所述箱體(1)后部側面上方。
8.根據權利要求7所述的一種污水預處理設備，其特征在于，所述引出件(53)連通設置在所述箱體(1)后端外的儲污室(7)。
9.根據權利要求4所述的一種污水預處理設備，其特征在于，所述懸浮物刮板機構(5)與所述出水管組(3)之間具有傾斜45°設置的砂濾器(8)，所述砂濾器(8)由前往后依次為鵝卵石層，無煙煤層、石英砂層。
10.根據權利要求1所述的一種污水預處理設備，其特征在于，所述進水管組(2)具有至少三個進水管，每個所述進水管上具有球閥(21)；所述出水管組(3)具有至少一個出水管，每個所述出水管上具有蝶閥(22)。
發明內容
本發明的目的是針對現有問題，提供了一種不需要沉淀，直接將大量無機類比重比較大的砂粒類物質除去，并節省了曝氣設備和浮沫除去設備的一種污水預處理設備。
為了實現上述目的，本發明采用了如下技術方案：一種污水預處理設備，包括箱體，設置在箱體前部上方的進水管組，以及設置在箱體后部下方的出水管組，進水管組下方的箱體上安裝有緩沖機構，緩沖機構包括一個左右截面呈勺子形狀的緩沖板，緩沖板的勺部位于進水管組下方，緩沖板的柄部向箱體后部延伸。
在可實施方式中，緩沖機構還包括固定件和懸掛件，固定件包括設置在箱體左右兩側面上的槽體，設置在槽體內的彈性件；
懸掛件包括左右設置被兩個槽體固定的橫桿，橫桿兩端與彈性件接觸；橫桿上設置有懸掛線與緩沖板連接。
在可實施方式中，橫桿兩端呈球形，彈性件為圓形彈簧；橫桿的球形端部卡合在圓形彈簧內。
在可實施方式中，箱體內前后傾斜設置有懸浮物刮板機構，懸浮物刮板機構的第一端位于進水管組下方且位于箱體前部底面上，懸浮物刮板機構的第二端位于遠離進水管組的箱體后部上部。
在可實施方式中，第一端具有卡設在箱體前部的左右兩側面上的從動軸，第二端具有卡設在箱體后部的左右兩側面上的主動軸，從動軸和主動軸上覆蓋有網格件，網格件具有朝向轉動方向的彎鉤件。
在可實施方式中，靠近第一端的箱體前部側面上設置有刮板，刮板的自由端緊貼網隔件或彎鉤件。
在可實施方式中，第二端緊貼有引出件，引出件設置在箱體后部側面上方。
在可實施方式中，引出件連通設置在箱體后端外的儲污室。
在可實施方式中，懸浮物刮板機構與出水管組之間具有傾斜45°設置的砂濾器，砂濾器由前往后依次為鵝卵石層，無煙煤層、石英砂層。
在可實施方式中，進水管組具有至少三個進水管，每個進水管上具有球閥；出水管組具有至少一個出水管，每個出水管上具有蝶閥。
本發明相比現有技術具有以下有益效果：緩沖機構能有效的過濾掉大量無機類比重比較大的砂粒類物質，而且既可以將緩沖機構做成手動的，通過操作人定時更換來排出大量無機類比重比較大的砂粒類物質。彈性件的設置是緩沖進水管的下水，防止與緩沖板造成過大的沖擊力導致緩沖板的破損，還能起到一個指示的作用，當彈簧壓縮幅度較大的時候，起到提示操作人員進行更換緩沖機構。勺子形狀的緩沖板能使得大量無機類比重比較大的砂粒類物質位于勺部，污水可以從柄部慢慢滲出，并不會直接排入箱體內來攪亂下方的絮凝物，以及沖散被彎鉤件固定的絮凝物。
懸浮物刮板機構能有效的將箱體內的殘留絮凝物清除，并能保證不會起浮沫。刮板和引出件能清潔網隔件和彎鉤件，保證了絮凝物全部進入儲污室。
整個結構簡單，解決了現有技術中想解決卻又無法解決地曝氣時的惡臭問題和浮沫問題。
（發明人：楊燕燕）
