公布日：2022.02.01
申請日：2021.11.15
分類號：C02F11/121(2019.01)I;C02F11/14(2019.01)I
摘要
本發明涉及污泥污水處理技術領域，具體是一種污泥深度脫水處理系統，包括脫水處理機構和脫泥處理機構，所述脫水處理機構包括：脫水塔；呈立式架設于脫水處理機構中，由水平低處向水平高處作脫水處理；污泥輸入腔；設置于脫水塔的進水側，用以輸入污泥；預處理組件；設置于污泥輸入腔與脫水塔之間，用以在污泥輸入脫水塔時作均料處理；所述脫泥處理機構包括：沉降混合組件；設置于脫泥處理機構的內腔并且外接通入沉降輔料；沉降腔；設置于脫泥處理機構的底部，用以沉積污泥；污水排出組件，通入至沉降腔的上沿，用以自上而上引出污水。本申請對殘留于污水中的污泥進行再處理，從而使得污泥與污水分離的更加徹底。
權利要求書

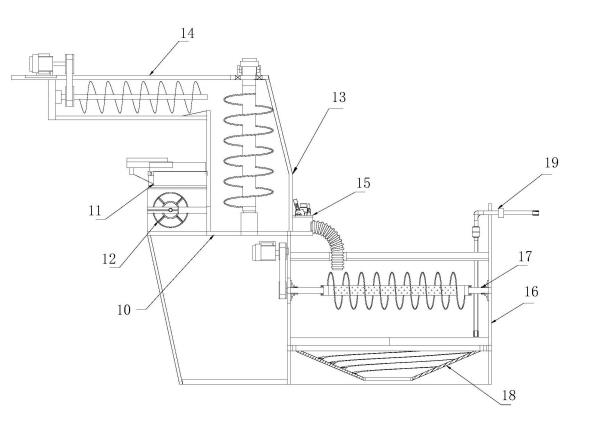

1.一種污泥深度脫水處理系統，包括脫水處理機構和脫泥處理機構，其特征在于，所述脫水處理機構包括：脫水塔；呈立式架設于脫水處理機構中，由水平低處向水平高處作脫水處理；污泥輸入腔；設置于脫水塔的進水側，用以輸入污泥；預處理組件；設置于污泥輸入腔與脫水塔之間，用以在污泥輸入脫水塔時作均料處理；污泥輸出筒；架設于脫水塔的頂部側沿并且與脫水塔的內腔相連通；污水輸出組件；設置于脫水塔的底部側沿并且通入至脫泥處理機構內腔；所述脫泥處理機構包括：沉降混合組件；設置于脫泥處理機構的內腔并且外接通入沉降輔料；沉降腔；設置于脫泥處理機構的底部，用以沉積污泥；污水排出組件，通入至沉降腔的上沿，用以自上而上引出污水。
2.根據權利要求1所述的污泥深度脫水處理系統，其特征在于，所述脫水塔的底部設置有污泥輸入口，脫水塔的底部還設置有脫水口，脫水口外接污水輸出組件；脫水塔內腔沿著塔體設置有立式螺旋輥，污泥輸出筒與脫水塔的頂部相連通并且內置安裝有輸料螺旋輥。
3.根據權利要求1所述的污泥深度脫水處理系統，其特征在于，所述污泥輸入腔包括外接污泥輸入的入料區間、以及與脫水塔相連接的預處理腔，所述入料區間處設置有導入通道，入料區間位于預處理腔斜上方并且與預處理腔之間設置有導流板；所述預處理腔內置安裝驅動輥，所述驅動輥上安裝有若干切割刀葉。
4.根據權利要求3所述的污泥深度脫水處理系統，其特征在于，所述切割刀葉通過可擺動的翻轉栓安裝于驅動輥的輥面上。
5.根據權利要求3所述的污泥深度脫水處理系統，其特征在于，所述驅動輥的輥體內置有動力轉軸，所述動力轉軸與污泥輸入腔的內壁之間設置有階梯式軸套，所述階梯式軸套用于插合于污泥輸入腔的內壁中，并且驅動輥的輥體側壁處設置有密封墊。
6.根據權利要求1所述的污泥深度脫水處理系統，其特征在于，所述沉降混合組件包括支撐管道、與支撐管道呈一體化連接的輸料通管、以及安裝于輸料通管上的螺旋絞龍，所述輸料通管的外壁上設置有若干散料孔。
7.根據權利要求6所述的污泥深度脫水處理系統，其特征在于，所述支撐管道通過內定位架安裝于脫泥處理機構的內腔，所述支撐管道的一端外接第二帶傳動機構，所述支撐管道的另一端外接輔料通入導管。
8.根據權利要求1所述的污泥深度脫水處理系統，其特征在于，所述沉降腔的主體為錐形斗體，所述錐形斗體的錐口位置設置有開合蓋板，所述錐形斗體的內壁上設置有內螺旋導向板。
9.根據權利要求8所述的污泥深度脫水處理系統，其特征在于，所述脫泥處理機構的殼體內壁上設置有環形內軌道，所述錐形斗體安裝于環形內軌道中并且相對于脫泥處理機構呈可轉向運動，所述錐形斗體的殼體外沿設置有外沿齒紋，所述脫泥處理機構外殼體上設置有外置電機，所述外置電機的驅動端安裝有驅動齒輪，所述驅動齒輪與外沿齒紋相嚙合。
發明內容
本發明的目的在于提供一種污泥深度脫水處理系統，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種污泥深度脫水處理系統，包括脫水處理機構和脫泥處理機構，所述脫水處理機構包括：脫水塔；呈立式架設于脫水處理機構中，由水平低處向水平高處作脫水處理；污泥輸入腔；設置于脫水塔的進水側，用以輸入污泥；預處理組件；設置于污泥輸入腔與脫水塔之間，用以在污泥輸入脫水塔時作均料處理；污泥輸出筒；架設于脫水塔的頂部側沿并且與脫水塔的內腔相連通；污水輸出組件；設置于脫水塔的底部側沿并且通入至脫泥處理機構內腔；所述脫泥處理機構包括：沉降混合組件；設置于脫泥處理機構的內腔并且外接通入沉降輔料；沉降腔；設置于脫泥處理機構的底部，用以沉積污泥；污水排出組件，通入至沉降腔的上沿，用以自上而上引出污水。
作為本發明進一步的方案：所述脫水塔的底部設置有污泥輸入口，脫水塔的底部還設置有脫水口，脫水口外接污水輸出組件；脫水塔內腔沿著塔體設置有立式螺旋輥，污泥輸出筒與脫水塔的頂部相連通并且內置安裝有輸料螺旋輥；作為本發明進一步的方案：所述脫水塔的頂部設置有用以驅動立式螺旋輥的驅動電機，所述污泥輸出筒外置第一帶傳動機構，用以驅動輸料螺旋輥。
作為本發明進一步的方案：所述污泥輸入腔包括外接污泥輸入的入料區間、以及與脫水塔相連接的預處理腔，所述入料區間處設置有導入通道，入料區間位于預處理腔斜上方并且與預處理腔之間設置有導流板；所述預處理腔內置安裝驅動輥，所述驅動輥上安裝有若干切割刀葉。
作為本發明進一步的方案：所述切割刀葉通過可擺動的翻轉栓安裝于驅動輥的輥面上。
作為本發明進一步的方案：所述驅動輥的輥體內置有動力轉軸，所述動力轉軸與污泥輸入腔的內壁之間設置有階梯式軸套，所述階梯式軸套用于插合于污泥輸入腔的內壁中，并且驅動輥的輥體側壁處設置有密封墊。
作為本發明進一步的方案：所述沉降混合組件包括支撐管道、與支撐管道呈一體化連接的輸料通管、以及安裝于輸料通管上的螺旋絞龍，所述輸料通管的外壁上設置有若干散料孔。
作為本發明進一步的方案：所述支撐管道通過內定位架安裝于脫泥處理機構的內腔，所述支撐管道的一端外接第二帶傳動機構，所述支撐管道的另一端外接輔料通入導管。
作為本發明進一步的方案：所述沉降腔的主體為錐形斗體，所述錐形斗體的錐口位置設置有開合蓋板，所述錐形斗體的內壁上設置有內螺旋導向板，作為本發明再進一步的方案：所述脫泥處理機構的殼體內壁上設置有環形內軌道，所述錐形斗體安裝于環形內軌道中并且相對于脫泥處理機構呈可轉向運動，所述錐形斗體的殼體外沿設置有外沿齒紋，所述脫泥處理機構外殼體上設置有外置電機，所述外置電機的驅動端安裝有驅動齒輪，所述驅動齒輪與外沿齒紋相嚙合。
與現有技術相比，本發明的有益效果是：一．脫水塔用于對污泥進行脫水作業；污泥輸出筒則用于對脫水后的污泥再進行傳輸；并且還設置有脫泥處理機構，通入輔助沉降的污泥調理劑、絮凝劑等相關物質，配合沉降混合組件與污水進行混合，從而利于淤泥進行結團沉淀，進一步輔助污泥與污水分離，達到二次泥水分離的效果，沉積的污泥從沉降腔排出，污水則由污水排出組件引出；用于對殘留于污水中的污泥進行再處理，從而使得污泥與污水分離的更加徹底；二．在污泥輸入腔與脫水塔之間還設置有預處理組件，以打散淤泥的方式，對淤泥進行均料化處理，打散污泥的結團狀況，或者將污泥打散為體積接近的小團體，從而利于淤泥的擠壓脫水作業，并且減少淤泥隨著脫出的水流流走的問題。
應當理解的是，以上的一般描述和后文的細節描述僅是示例性和解釋性的，并不能限制本申請。
（發明人：王緒寅;何起利;蔡健明;韋星任;謝俊宇;羅杰;樓燕）
