公布日：2022.11.15

申請日：2022.10.14

分類號：C02F9/04(2006.01)I

摘要

本發明公開了一種污水前端處理設備，包括儲水箱和處理箱，所述儲水箱的上端側壁上插設有溢水管，所述溢水管遠離儲水箱的一端插設在處理箱的頂壁上，所述處理箱的內壁上安裝有固定架，所述固定架上安裝有防水電機，所述防水電機的機軸上安裝有排污盤盒。本發明通過采用臭氧氣泡在旋流水體中殺菌的同時，附著在懸浮雜質上使其上浮至水面排出，通過密封拆裝結構實現不停機更護且能夠在拆卸時排出水體旋流離心聚集的大密度雜質，通過采用壓力自控的方式自動選擇排污和反向沖洗的時間，自清潔時間更加準確且降低人工操作頻率，操作更加簡單。

權利要求書

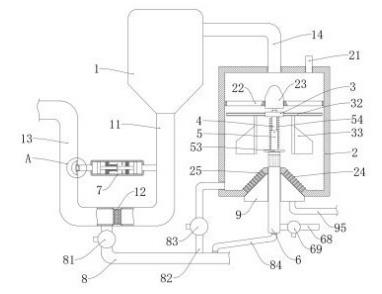

1.一種污水前端處理設備，包括儲水箱（1）和處理箱（2），其特征在于，所述儲水箱（1）的上端側壁上插設有溢水管（14），所述溢水管（14）遠離儲水箱（1）的一端插設在處理箱（2）的頂壁上，所述處理箱（2）的內壁上安裝有固定架（22），所述固定架（22）上安裝有防水電機（23），所述防水電機（23）的機軸上安裝有排污盤盒（3）；所述排污盤盒（3）的側壁上環形等距開設有多個切向口（31），每個所述切向口（31）內均插設有刮污凹板（32），每個所述刮污凹板（32）的底壁上均安裝有旋流推板（33），所述排污盤盒（3）的底部密封轉動插設有導污管（4），所述導污管（4）的下端密封滑動套設有套管（5），所述套管（5）的下端固定套設有環形塞（53），所述導污管（4）和套管（5）上共同套設有兩端分別固定在排污盤盒（3）底部和環形塞（53）上的密封彈簧（54）；所述處理箱（2）的底部中心凸起形成錐面（24），所述錐面（24）上均勻貫穿開設有多個安裝孔（25），所述處理箱（2）的底部安裝有供氣盒（9），所述供氣盒（9）的外側壁上均勻安裝有多個噴氣管（91），多個所述噴氣管（91）分別密封插設在多個安裝孔（25）內并延伸至處理箱（2）內，所述供氣盒（9）的底部居中貫穿開設有裝配孔（93），所述裝配孔（93）內安裝有雙功能排水器（6），所述雙功能排水器（6）的上端延伸至處理箱（2）內并緊抵環形塞（53）；所述儲水箱（1）的底部安裝有進水管（11），所述進水管（11）遠離儲水箱（1）的一端安裝有濾管（12），所述濾管（12）遠離進水管（11）的一端安裝有污水管（13），所述污水管（13）靠近濾管（12）的一端側壁上安裝有排污管（8），所述進水管（11）和污水管（13）之間共同水平安裝有排污控制器（7）。

2.根據權利要求1所述的一種污水前端處理設備，其特征在于，所述排污控制器（7）包括閥體（71），所述閥體（71）內對稱開設有兩個壓力腔（73），所述閥體（71）內居中開設有控制腔（72），所述控制腔（72）的兩個側壁上共同滑動插設有同步桿（74），所述同步桿（74）的兩端分別延伸至兩個壓力腔（73）內并安裝有密封活塞（75），每個所述密封活塞（75）均密封滑動安裝在對應的壓力腔（73）內，所述同步桿（74）位于控制腔（72）內的一段固定絕緣安裝有導電圈（76），所述導電圈（76）上安裝有絕緣彈簧（77），所述絕緣彈簧（77）套設在同步桿（74）上且絕緣彈簧（77）遠離導電圈（76）的一端固定在控制腔（72）的內壁上，所述控制腔（72）內遠離絕緣彈簧（77）和導電圈（76）的一側內壁上對稱安裝有兩個導電觸片（78），所述閥體（71）上對稱插設有兩個分別連通兩個壓力腔（73）的壓力管（79），兩個所述壓力管（79）分別延伸至進水管（11）和污水管（13）內并安裝有弧面濾嘴（10），所述絕緣彈簧（77）靠近污水管（13），兩個所述導電觸片（78）靠近進水管（11）。

3.根據權利要求1所述的一種污水前端處理設備，其特征在于，所述供氣盒（9）內設有環形氣腔（92），所述環形氣腔（92）的內側壁上均勻插設有多個單向閥（94），多個所述噴氣管（91）分別螺紋密封安裝在多個單向閥（94）上，所述供氣盒（9）的底部插設有連通環形氣腔（92）的臭氧管（95），所述處理箱（2）的頂部插設有連通處理箱（2）內部的回收管（21）。

4.根據權利要求1所述的一種污水前端處理設備，其特征在于，所述導污管（4）位于套管（5）內的一端密封固定套設有活塞套（41），所述活塞套（41）的上表面嵌設有導電環（42），所述套管（5）的外側壁上對稱插設有兩個防水接頭（51），每個所述防水接頭（51）均延伸至套管（5）內并安裝有弧形導電板（52），兩個所述弧形導電板（52）位于活塞套（41）的上方。

5.根據權利要求1所述的一種污水前端處理設備，其特征在于，所述雙功能排水器（6）包括螺紋安裝在裝配孔（93）內的筒體（61），所述筒體（61）靠近環形塞（53）的一端開設有密封槽（63），所述環形塞（53）和套管（5）的下端均插設在密封槽（63）內，所述筒體（61）的下端居中插設有浮沫排管（64），所述浮沫排管（64）的下端安裝有連接嘴（65），所述浮沫排管（64）的上端延伸至密封槽（63）內，所述筒體（61）內開設有環形水腔（62），所述筒體（61）位于供氣盒（9）下方的一段側壁上插設有連通環形水腔（62）的凈水軟管（68），所述凈水軟管（68）上安裝有排水電磁閥（69），所述筒體（61）位于處理箱（2）內的一段側壁上開設有連通環形水腔（62）的環形口（66），所述環形口（66）內卷繞安裝有濾片（67）。

6.根據權利要求6所述的一種污水前端處理設備，其特征在于，所述排污管（8）靠近污水管（13）的一段上安裝有排污電磁閥（81），所述排污管（8）遠離污水管（13）的一端側壁上分別安裝有排污支管（82）和排污軟管（84），所述排污支管（82）遠離排污管（8）的一端插設在處理箱（2）的下端側壁上，所述排污支管（82）上安裝有支管電磁閥（83），所述排污軟管（84）遠離排污管（8）的一端安裝連接嘴（65）上。

發明內容

本發明的目的是為了解決現有技術中存在過濾組件消耗較大需要頻繁維護更換，化學試劑處理產生沉淀堆積導致清理困難，且清理操作較為繁瑣，且自清潔無法在合適的時機進行的問題，而提出的一種污水前端處理設備。

為了實現上述目的，本發明采用了如下技術方案：一種污水前端處理設備，包括儲水箱和處理箱，所述儲水箱的上端側壁上插設有溢水管，所述溢水管遠離儲水箱的一端插設在處理箱的頂壁上，所述處理箱的內壁上安裝有固定架，所述固定架上安裝有防水電機，所述防水電機的機軸上安裝有排污盤盒；所述排污盤盒的側壁上環形等距開設有多個切向口，每個所述切向口內均插設有刮污凹板，每個所述刮污凹板的底壁上均安裝有旋流推板，所述排污盤盒的底部密封轉動插設有導污管，所述導污管的下端密封滑動套設有套管，所述套管的下端固定套設有環形塞，所述導污管和套管上共同套設有兩端分別固定在排污盤盒底部和環形塞上的密封彈簧；所述處理箱的底部中心凸起形成錐面，所述錐面上均勻貫穿開設有多個安裝孔，所述處理箱的底部安裝有供氣盒，所述供氣盒的外側壁上均勻安裝有多個噴氣管，多個所述噴氣管分別密封插設在多個安裝孔內并延伸至處理箱內，所述供氣盒的底部居中貫穿開設有裝配孔，所述裝配孔內安裝有雙功能排水器，所述雙功能排水器的上端延伸至處理箱內并緊抵環形塞；所述儲水箱的底部安裝有進水管，所述進水管遠離儲水箱的一端安裝有濾管，所述濾管遠離進水管的一端安裝有污水管，所述污水管靠近濾管的一端側壁上安裝有排污管，所述進水管和污水管之間共同水平安裝有排污控制器。

進一步，所述排污控制器包括閥體，所述閥體內對稱開設有兩個壓力腔，所述閥體內居中開設有控制腔，所述控制腔的兩個側壁上共同滑動插設有同步桿，所述同步桿的兩端分別延伸至兩個壓力腔內并安裝有密封活塞，每個所述密封活塞均密封滑動安裝在對應的壓力腔內，所述同步桿位于控制腔內的一段固定絕緣安裝有導電圈，所述導電圈上安裝有絕緣彈簧，所述絕緣彈簧套設在同步桿上且絕緣彈簧遠離導電圈的一端固定在控制腔的內壁上，所述控制腔內遠離絕緣彈簧和導電圈的一側內壁上對稱安裝有兩個導電觸片，所述閥體上對稱插設有兩個分別連通兩個壓力腔的壓力管，兩個所述壓力管分別延伸至進水管和污水管內并安裝有弧面濾嘴，所述絕緣彈簧靠近污水管，兩個所述導電觸片靠近進水管。

進一步，所述供氣盒內設有環形氣腔，所述環形氣腔的內側壁上均勻插設有多個單向閥，多個所述噴氣管分別螺紋密封安裝在多個單向閥上，所述供氣盒的底部插設有連通環形氣腔的臭氧管，所述處理箱的頂部插設有連通處理箱內部的回收管。

進一步，所述導污管位于套管內的一端密封固定套設有活塞套，所述活塞套的上表面嵌設有導電環，所述套管的外側壁上對稱插設有兩個防水接頭，每個所述防水接頭均延伸至套管內并安裝有弧形導電板，兩個所述弧形導電板位于活塞套的上方。

進一步，所述雙功能排水器包括螺紋安裝在裝配孔內的筒體，所述筒體靠近環形塞的一端開設有密封槽，所述環形塞和套管的下端均插設在密封槽內，所述筒體的下端居中插設有浮沫排管，所述浮沫排管的下端安裝有連接嘴，所述浮沫排管的上端延伸至密封槽內，所述筒體內開設有環形水腔，所述筒體位于供氣盒下方的一段側壁上插設有連通環形水腔的凈水軟管，所述凈水軟管上安裝有排水電磁閥，所述筒體位于處理箱內的一段側壁上開設有連通環形水腔的環形口，所述環形口內卷繞安裝有濾片。

進一步，所述排污管靠近污水管的一段上安裝有排污電磁閥，所述排污管遠離污水管的一端側壁上分別安裝有排污支管和排污軟管，所述排污支管遠離排污管的一端插設在處理箱的下端側壁上，所述排污支管上安裝有支管電磁閥，所述排污軟管遠離排污管的一端安裝連接嘴上。

優點在于：通過采用臭氧氣泡在旋流水體中殺菌的同時，附著在懸浮雜質上使其上浮至水面排出，通過密封拆裝結構實現不停機更護且能夠在拆卸時排出水體旋流離心聚集的大密度雜質，通過采用壓力自控的方式自動選擇排污和反向沖洗的時間，自清潔時間更加準確且降低人工操作頻率，操作更加簡單。

（發明人：張旭光）
