公布日：2022.09.09
申請日：2022.04.15
分類號：C02F1/00(2006.01)I;B01D29/01(2006.01)I;B01D29/64(2006.01)I;B01D29/72(2006.01)I;C02F11/121(2019.01)I
摘要
本發明公開了一種城市污水處理用排泥裝置，涉及污水處理技術領域。本發明包括裝置主體，所述裝置主體的左側嵌固有進料管，所述裝置主體的左側固定有一號電機，所述一號電機的輸出軸貫穿且轉動安裝在裝置主體的左側，所述一號電機的輸出軸固定有絲桿，所述絲桿的外側滑動安裝有滑塊，所述滑塊的底部固定有U形架，所述U形架的底部固定有刮板。本發明通過絲桿與滑塊配合，使得絲桿通過滑塊帶動U形架和刮板在裝置主體內部左右滑動，從而使得U形架和刮板分別對裝置主體內壁和弧形過濾網上的淤泥向排料管方向刮動，接著通過轉桿帶動螺旋葉片轉動將淤泥提升排出，從而達到了對淤泥進行處理的目的。
權利要求書

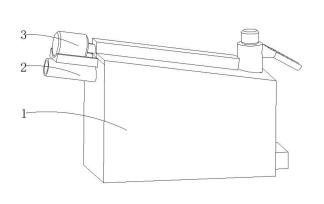

1.一種城市污水處理用排泥裝置，包括裝置主體(1)，其特征在于：所述裝置主體(1)的左側嵌固有進料管(2)，所述裝置主體(1)的左側固定有一號電機(3)，所述一號電機(3)的輸出軸貫穿且轉動安裝在裝置主體(1)的左側，所述一號電機(3)的輸出軸固定有絲桿(11)，所述絲桿(11)的外側滑動安裝有滑塊(12)，所述滑塊(12)的底部固定有U形架(13)，所述U形架(13)的底部固定有刮板(4)，所述裝置主體(1)的頂部右側貫穿且固定安裝有排料管(7)，所述排料管(7)的頂部固定有二號電機(6)，所述二號電機(6)的輸出軸貫穿且轉動安裝在排料管(7)的頂部，所述二號電機(6)的輸出軸固定有轉桿(9)，所述轉桿(9)的外側固定有螺旋葉片(10)，所述裝置主體(1)的內部設置有過濾裝置(5)，所述過濾裝置(5)包括弧形過濾網(51)，所述弧形過濾網(51)固定安裝在裝置主體(1)的內部，所述弧形過濾網(51)為從左到有遞減的傾斜設置。
2.根據權利要求1所述的一種城市污水處理用排泥裝置，其特征在于：所述弧形過濾網(51)的頂部正面和背面均與V形弧桿(52)一端鉸接，所述V形弧桿(52)的另一端貫穿且滑動安裝在弧形過濾網(51)的頂部，所述V形弧桿(52)與弧形過濾網(51)的底部之間通過彈片彈性連接，所述V形弧桿(52)的頂部轉動安裝有轉輪(53)，所述弧形過濾網(51)的底部固定有彈性撥桿(54)，所述彈性撥桿(54)的底部靠近弧形過濾網(51)的一側固定有連桿(56)，所述連桿(56)的正面固定有敲擊桿(55)。
3.根據權利要求2所述的一種城市污水處理用排泥裝置，其特征在于：所述刮板(4)的內部滑動安裝有凸塊板(41)，所述凸塊板(41)的與刮板(4)的內壁之間通過彈片彈性連接，所述凸塊板(41)的左側和右側均固定有半弧塊，所述凸塊板(41)的半弧塊貫穿且滑動安裝在刮板(4)的內壁底部，所述凸塊板(41)的底部固定有弧形彈性凸球桿(42)，所述刮板(4)的內壁底部固定有凸塊弧板(43)，所述弧形彈性凸球桿(42)的底部固定有凸球，所述弧形彈性凸球桿(42)的凸球與凸塊弧板(43)的頂部接觸。
4.根據權利要求1所述的一種城市污水處理用排泥裝置，其特征在于：所述排料管(7)的左側嵌固有篩網(71)，所述篩網(71)的底部固定有一號磁塊(72)，所述轉桿(9)的外側設置有擠壓裝置(8)，所述擠壓裝置(8)包括鉸接軸桿(81)，所述鉸接軸桿(81)的一端固定在轉桿(9)的外側，所述鉸接軸桿(81)的另一端與擠壓槽板(82)的槽的內部鉸接，所述擠壓槽板(82)的頂部固定有配重球(83)，所述擠壓槽板(82)的底部固定有二號磁塊(84)，所述一號磁塊(72)與二號磁塊(84)為同極磁塊，所述擠壓槽板(82)靠近轉桿(9)的一側固定有刺桿(85)，所述鉸接軸桿(81)的頂部固定有抵觸桿(86)。
5.根據權利要求4所述的一種城市污水處理用排泥裝置，其特征在于：所述擠壓槽板(82)的內壁左側和右側分別與彈板(822)的一端固定連接，所述彈板(822)的另一端固定有抵觸塊(821)，所述抵觸塊(821)貫穿且滑動安裝在擠壓槽板(82)靠近其槽的內壁的一側，所述彈板(822)的底部固定有T形桿(823)，所述T形桿(823)的底部固定有固定桿(824)，所述固定桿(824)靠近刺桿(85)的一側固定有撞擊桿(825)。
6.根據權利要求3所述的一種城市污水處理用排泥裝置，其特征在于：所述V形弧桿(52)的頂部固定有凸塊，所述凸塊板(41)的半弧塊與V形弧桿(52)的頂部凸塊接觸，所述刮板(4)靠近進料管(2)的一側固定有三角塊，所述刮板(4)的三角塊的斜面與轉輪(53)接觸。
7.根據權利要求2所述的一種城市污水處理用排泥裝置，其特征在于：所述V形弧桿(52)的弧面處固定有凸塊，所述V形弧桿(52)弧面處的凸塊與彈性撥桿(54)的底部接觸，所述敲擊桿(55)與弧形過濾網(51)的底部接觸，所述刮板(4)的底部與弧形過濾網(51)的頂部接觸。
8.根據權利要求5所述的一種城市污水處理用排泥裝置，其特征在于：所述抵觸桿(86)位于擠壓槽板(82)的槽的內部，所述抵觸桿(86)與抵觸塊(821)接觸，所述撞擊桿(825)位于刺桿(85)的內部。
發明內容
針對現有技術的不足，本發明提供了一種城市污水處理用排泥裝置，解決了上述背景技術中提出的問題。
為實現以上目的，本發明通過以下技術方案予以實現：一種城市污水處理用排泥裝置，包括裝置主體，所述裝置主體的左側嵌固有進料管，所述裝置主體的左側固定有一號電機，所述一號電機的輸出軸貫穿且轉動安裝在裝置主體的左側，所述一號電機的輸出軸固定有絲桿，所述絲桿的外側滑動安裝有滑塊，所述滑塊的底部固定有U形架，所述U形架的底部固定有刮板，所述裝置主體的頂部右側貫穿且固定安裝有排料管，所述排料管的頂部固定有二號電機，所述二號電機的輸出軸貫穿且轉動安裝在排料管的頂部，所述二號電機的輸出軸固定有轉桿，所述轉桿的外側固定有螺旋葉片，所述裝置主體的內部設置有過濾裝置，所述過濾裝置包括弧形過濾網，所述弧形過濾網固定安裝在裝置主體的內部，所述弧形過濾網為從左到有遞減的傾斜設置。
優選的，所述弧形過濾網的頂部正面和背面均與V形弧桿一端鉸接，所述V形弧桿的另一端貫穿且滑動安裝在弧形過濾網的頂部，所述V形弧桿與弧形過濾網的底部之間通過彈片彈性連接，所述V形弧桿的頂部轉動安裝有轉輪，所述弧形過濾網的底部固定有彈性撥桿，所述彈性撥桿的底部靠近弧形過濾網的一側固定有連桿，所述連桿的正面固定有敲擊桿。
優選的，所述刮板的內部滑動安裝有凸塊板，所述凸塊板的與刮板的內壁之間通過彈片彈性連接，所述凸塊板的左側和右側均固定有半弧塊，所述凸塊板的半弧塊貫穿且滑動安裝在刮板的內壁底部，所述凸塊板的底部固定有弧形彈性凸球桿，所述刮板的內壁底部固定有凸塊弧板，所述弧形彈性凸球桿的底部固定有凸球，所述弧形彈性凸球桿的凸球與凸塊弧板的頂部接觸。
優選的，所述排料管的左側嵌固有篩網，所述篩網的底部固定有一號磁塊，所述轉桿的外側設置有擠壓裝置，所述擠壓裝置包括鉸接軸桿，所述鉸接軸桿的一端固定在轉桿的外側，所述鉸接軸桿的另一端與擠壓槽板的槽的內部鉸接，所述擠壓槽板的頂部固定有配重球，所述擠壓槽板的底部固定有二號磁塊，所述一號磁塊與二號磁塊為同極磁塊，所述擠壓槽板靠近轉桿的一側固定有刺桿，所述鉸接軸桿的頂部固定有抵觸桿。
優選的，所述擠壓槽板的內壁左側和右側分別與彈板的一端固定連接，所述彈板的另一端固定有抵觸塊，所述抵觸塊貫穿且滑動安裝在擠壓槽板靠近其槽的內壁的一側，所述彈板的底部固定有T形桿，所述T形桿的底部固定有固定桿，所述固定桿靠近刺桿的一側固定有撞擊桿。
優選的，所述V形弧桿的頂部固定有凸塊，所述凸塊板的半弧塊與V形弧桿的頂部凸塊接觸，所述刮板靠近進料管的一側固定有三角塊，所述刮板的三角塊的斜面與轉輪接觸。
優選的，所述V形弧桿的弧面處固定有凸塊，所述V形弧桿弧面處的凸塊與彈性撥桿的底部接觸，所述敲擊桿與弧形過濾網的底部接觸，所述刮板的底部與弧形過濾網的頂部接觸。
優選的，所述抵觸桿位于擠壓槽板的槽的內部，所述抵觸桿與抵觸塊接觸，所述撞擊桿位于刺桿的內部。
本發明提供了一種城市污水處理用排泥裝置。具備以下有益效果：
(1)、本發明通過絲桿與滑塊配合，使得絲桿通過滑塊帶動U形架和刮板在裝置主體內部左右滑動，從而使得U形架和刮板分別對裝置主體內壁和弧形過濾網上的淤泥向排料管方向刮動，接著通過轉桿帶動螺旋葉片轉動將淤泥提升排出，從而達到了對淤泥進行處理的目的，從而避免了現有污水處理裝置需將其內部水排干處理淤泥，增加了人工，提高了污水處理的成本的問題。
(2)、本發明通過V形弧桿的弧面凸塊與彈性撥桿配合，使得V形弧桿的弧面凸塊抵觸彈性撥桿發生擺動，彈性撥桿通過連桿帶動敲擊桿擺動，在V形弧桿的弧面凸塊不抵觸彈性撥桿時，在彈性撥桿彈力復位作用下，使得彈性撥桿帶動敲擊桿對弧形過濾網底部進行敲擊，弧形過濾網振動并抖落掉附著在其上的灰塵，從而避免了弧形過濾網堵塞，影響污水流通的問題，同時彈性撥桿帶動弧形過濾網邊緣振動，從而促進了弧形過濾網上淤泥向中間匯聚的效率，從而提高了對淤泥處理的效率。
(3)、本發明通過V形弧桿的頂部凸塊與凸塊板的半弧塊配合，使得V形弧桿的頂部凸塊通過推動凸塊板帶動弧形彈性凸球桿向上移動，在弧形彈性凸球桿的凸球與凸塊弧板的凸塊配合下，使得弧形彈性凸球桿對凸塊弧板進行撞擊，凸塊弧板帶動刮板振動并使得刮板抖落掉附著在其上的淤泥，從而提高了刮板對淤泥刮動的效果。
(4)、本發明通過二號磁塊與一號磁塊配合，在磁力作用下，使得一號磁塊通過推動二號磁塊帶動擠壓槽板的底部向遠離轉桿方向擺動，從而使得擠壓槽板對淤泥進行擠壓并將其中的水分通過篩網擠出，從而減少了排出了的淤泥中水的含量，提高了對淤泥的處理效率；同時在擠壓槽板的擺動過程中，擠壓槽板帶動刺桿對淤泥進行攪動，從而使得刺桿將結團的淤泥中的水排出，從而進一步提高了對淤泥的處理效率。
(5)、本發明通過抵觸桿與抵觸塊配合，使得抵觸桿推動抵觸塊向擠壓槽板內部移動，彈板被壓縮，彈板推動T形桿向下移動，T形桿通過推動固定桿帶動撞擊桿對刺桿內壁進行敲擊，從而使得刺桿振動并抖落掉附著在其上的淤泥，從而提高了刺桿對淤泥的攪動效果。
（發明人：鐘衡）
