公布日：2022.10.11

申請日：2022.08.25

分類號：B01D33/06(2006.01)I;B01D33/46(2006.01)I

摘要

本發明公開了一種新型污水預處理過濾裝置，包括箱體、電機、減速機以及傳動過濾組件，傳動過濾組件包括安裝在箱體內的滾筒，箱體的兩側壁上分別設置著進水口以及出水口，箱體的出水口處設置著螺旋輸送機，螺旋輸送機的進料口處設置著一塊刮板，刮板上端壓緊貼在滾筒壁上；滾筒中心設置著滾筒軸，滾筒軸兩側的箱體內壁上分別固定設置著一個偏心盤，偏心盤相對的盤面上分別設置著偏心圓槽，偏心圓槽之間分別通過配合設置的軸承安裝著釘齒桿，釘齒桿上均勻間隔設置著釘齒，偏心盤之間的滾筒軸上間隔設置著輻板，輻板的徑向盤面上分別設置著導向滑槽，釘齒桿沿著導向滑槽做徑向滑動；滾筒外周面上具有與釘齒對應的通孔。

權利要求書

1.一種新型污水預處理過濾裝置，包括箱體、電機、減速機以及傳動過濾組件，其特征是：傳動過濾組件包括安裝在所述箱體內的滾筒，箱體的兩側壁上分別設置著進水口以及出水口，進水口處還設置著間隔板，箱體的出水口處設置著螺旋輸送機，螺旋輸送機的進料口處設置著一塊刮板，刮板上端從箱體上部的出料口穿過、通過刮板壓桿壓緊貼在所述的滾筒壁上；滾筒中心設置著滾筒軸，滾筒軸一端通過鏈輪傳動由減速機以及電機驅使旋轉；滾筒軸兩側的箱體內壁上分別固定設置著一個偏心盤，偏心盤相對的盤面上分別設置著偏心圓槽，偏心圓槽之間分別通過配合設置的軸承安裝著釘齒桿，釘齒桿上均勻間隔設置著釘齒，偏心盤之間的滾筒軸上分別通過輻板輪轂間隔設置著一塊輻板，輻板的徑向盤面上分別設置著導向滑槽，所述的釘齒桿沿著所述的導向滑槽做徑向滑動；滾筒外周面上分別設置著與所述的釘齒相配合對應的通孔。

發明內容

本發明的目的是提供一種新型污水預處理過濾裝置，無需人工清污，可以有效降低投資成本、易于部署維護。

技術方案為：一種新型污水預處理過濾裝置，包括箱體、電機、減速機以及傳動過濾組件，傳動過濾組件包括安裝在所述箱體內的滾筒，箱體的兩側壁上分別設置著進水口以及出水口，進水口處還設置著間隔板，箱體的出水口處設置著螺旋輸送機，螺旋輸送機的進料口處設置著一塊刮板，刮板上端從箱體上部的出料口穿過、通過刮板壓桿壓緊貼在所述的滾筒壁上；滾筒中心設置著滾筒軸，滾筒軸一端通過鏈輪傳動由減速機以及電機驅使旋轉；滾筒軸兩側的箱體內壁上分別固定設置著一個偏心盤，偏心盤相對的盤面上分別設置著偏心圓槽，偏心圓槽之間分別通過配合設置的軸承安裝著釘齒桿，釘齒桿上均勻間隔設置著釘齒，偏心盤之間的滾筒軸上分別通過輻板輪轂間隔設置著一塊輻板，輻板的徑向盤面上分別設置著導向滑槽，所述的釘齒桿沿著所述的導向滑槽做徑向滑動；滾筒外周面上分別設置著與所述的釘齒相配合對應的通孔。

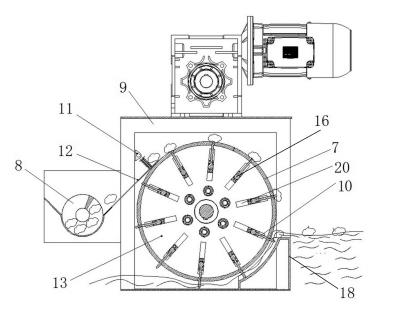

本發明工作時，首先污水依靠重力作用，從滾筒與間隔板之間的空隙流過，污水中的雜物及毛發在間隙中流動時，與旋轉的滾筒和釘齒桿接觸后被截留，并隨著滾筒和釘齒桿的旋轉逐漸被提升。當截留物被提升到頂點時，此時，外部伸出的釘齒桿縮進滾筒內部，滾筒表面只余截留物，隨著滾筒的旋轉，截留物被刮板刮落，并掉入螺旋輸送機運輸至指定位置進行處理，實現設備對污水中的雜物及毛發的過濾及收集作用。與現有技術相比，本發明的優點在于：1、設備體積小。2、適用范圍廣。3、設備投資小。4、便于維修和保養。

（發明人：馬彥峰;張雪海;辛政君;楊桂萍）
