公布日：2022.11.25

申請日：2022.06.30

分類號：C02F3/30(2006.01)I;C02F101/30(2006.01)N;C02F101/16(2006.01)N

摘要

本發明公開了一種一體式厭氧氨氧化處理高氨氮廢水的裝置及方法，包括厭氧反應器、MBR膜池、反硝化生物濾池、一體式厭氧氨氧化反應器、曝氣風機和若干管道，第一厭氧反應器、第二厭氧反應器、MBR膜池、反硝化生物濾池和一體式厭氧氨氧化反應器通過管道依次連接；一體式厭氧氨氧化反應器包括短程硝化區域和厭氧氨氧化區域，短程硝化區域上設有進水口，厭氧氨氧化區域設有出水口，短程硝化區域底部設有曝氣頭，短程硝化區域底部的曝氣頭和MBR膜池底部的曝氣頭均通過管道與曝氣風機連接，短程硝化區域和厭氧氨氧化區域內均設有若干填料。以簡化工藝流程，降低滲濾液處理運行成本，達到穩定高效脫氮的目的。

權利要求書

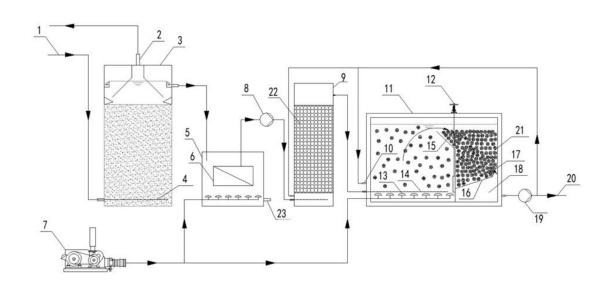

1.一種一體式厭氧氨氧化處理高氨氮廢水的裝置，其特征在于：兩個厭氧反應器、MBR膜池（5）、反硝化生物濾池（9）、一體式厭氧氨氧化反應器（11）、曝氣風機（7）和若干管道（1）；兩個厭氧反應器分別為第一厭氧反應器和第二厭氧反應器（3），兩個厭氧反應器均設有進水口、出水口和沼氣出口（2），沼氣出口（2）設置于厭氧反應器頂部，第一厭氧反應器的出水口與第二厭氧反應器（3）的進水口通過管道（1）連接；MBR膜池（5）內部設有浸沒式超濾膜組件（6），底部設有曝氣頭（13），MBR膜池（5）上還設有進水口、出水口和排泥口，MBR膜池（5）的進水口與第二厭氧反應器（3）的出水口通過管道（1）連接；反硝化生物濾池（9）內部設有陶粒填料（22），反硝化生物濾池（9）上設有進水口和出水口，反硝化生物濾池（9）的進水口與MBR膜池（5）的出水口通過管道（1）連接，反硝化生物濾池（9）的進水口與MBR膜池（5）的出水口連接的管道（1）上設有超濾膜出水泵（8）；一體式厭氧氨氧化反應器（11）包括短程硝化區域和厭氧氨氧化區域，短程硝化區域上設有進水口，厭氧氨氧化區域設有出水口，短程硝化區域的進水口與反硝化生物濾池（9）的出水口通過管道（1）連接，短程硝化區域底部設有曝氣頭（13），短程硝化區域底部的曝氣頭（13）和MBR膜池（5）底部的曝氣頭（13）均通過管道（1）與曝氣風機（7）連接，短程硝化區域和厭氧氨氧化區域內均設有若干填料（21），短程硝化區域內的填料（21）上附著有短程硝化菌，厭氧氨氧化區域內的填料（21）上附著有厭氧氨氧化菌。

2.根據權利要求1所述的一種一體式厭氧氨氧化處理高氨氮廢水的裝置，其特征在于：還包括排水口（20），反硝化生物濾池（9）和短程硝化區域上均設有內回流進水口（10），厭氧氨氧化區域的出水口通過管道（1）分別與反硝化生物濾池（9）的內回流進水口（10）、短程硝化區域的內回流進水口（10）和排水口（20）連接。

3.根據權利要求1所述的一種一體式厭氧氨氧化處理高氨氮廢水的裝置，其特征在于：短程硝化區域?yàn)檠b填K3型填料的移動床生物膜反應器，填料填充率為30%—50%；厭氧氨氧化區域?yàn)檠b填K3型填料的固定床生物膜反應器。

4.根據權利要求1所述的一種一體式厭氧氨氧化處理高氨氮廢水的裝置，其特征在于：還包括折流擋板（15）和板插閥（12），短程硝化區域和厭氧氨氧化區域通過折流擋板（15）和插板閥（12）分隔，折流擋板（15）向短程硝化區域傾斜，折流擋板（15）的傾斜角度為斜向上45°—60°。

5.根據權利要求1所述的一種一體式厭氧氨氧化處理高氨氮廢水的裝置，其特征在于：短程硝化區和厭氧氨氧化區體積比為2：1-3：1。

6.根據權利要求4所述的一種一體式厭氧氨氧化處理高氨氮廢水的裝置，其特征在于：厭氧氨氧化區域還包括填料斜斗（16），厭氧氨氧化區域的填料設置于填料斜斗（16）上方，填料斜斗（16）向短程硝化區域傾斜，填料斜斗（16）的傾斜角度為斜向下45°—60°。

7.根據權利要求1所述的一種一體式厭氧氨氧化處理高氨氮廢水的裝置，其特征在于：厭氧氨氧化區域還包括出水篩板（17），填料設置于出水篩板（17）的上方，出水篩板（17）的孔徑小于填料的直徑。

8.根據權利要求2所述的一種一體式厭氧氨氧化處理高氨氮廢水的裝置，其特征在于：反硝化生物濾池（9）的內回流進水口（10）的回流比為100—200%，短程硝化區域的內回流進水口（10）的回流比為300—500%。

9.一種基于權利要求1-8任一項所述的一種一體式厭氧氨氧化處理高氨氮廢水的方法，其特征在于：步驟（1）：滲濾液在第一厭氧反應器處理后流入第二厭氧反應器（3），在第二厭氧反應器（3）中將來水中有機物進一步降解，并同時將來水中的難降解有機物轉化為可降解有機物；第二厭氧反應器（3）的停留時間4-6天，第二厭氧反應器（3）中投加厭氧顆粒污泥，在提高有機物去除率的同時降低出水污泥濃度，第二厭氧反應器（3）產生的沼氣經沼氣出口（2）排出，與第一厭氧產生的沼氣一同收集并回收利用；步驟（2）：第二厭氧反應器（3）出水進入MBR膜池（5），MBR膜池（5）進一步去除污水中的有機物，同時改善污泥性狀，提高超濾膜的泥水分離效果，在MBR膜池（5）停留時間為4-8h，浸沒式超濾膜組件（6）結合超濾膜出水泵（8）對該單元進行泥水分離，當污泥濃度達到8000mg/L后，通過MBR膜池的排泥口（23）進行排泥；步驟（3）：超濾產水由MBR膜池（5）進入反硝化生物濾池（9），一體式厭氧氨氧化反應器（11）產生的硝態氮也通過管道（1）回流至反硝化生物濾池（9）中，反硝化生物濾池（9）內有反硝化菌，反硝化菌利用進水中的碳源將硝態氮轉化為氮?dú)�，�?jīng)陶粒濾料層的過濾；步驟（4）：反硝化生物濾池（9）出水進入一體式厭氧氨氧化反應器（11），一體式厭氧氨氧化反應器（11）內部分為左側的短程硝化區域和右側的厭氧氨氧化區域兩個功能區，短程硝化區域底部設有曝氣頭（13），反硝化生物濾池（9）出水進入一體式厭氧氨氧化反應器（11）后，氨氮在短程硝化區域被部分亞硝化，然后進入?yún)捬醢毖趸瘏^(qū)域，在厭氧氨氧化區域中厭氧氨氧化菌將氨氮和亞硝氮轉化為氮?dú)�，�?shí)現厭氧氨氧化對氮的去除；出水經過出水篩板（17）部分回流至該反應器前端，回流比300-500％，提高反應器內混合效果，同時降低進水氨氮濃度；部分回流至反硝化生物濾池（9），回流比為100-200％，為反硝化反應提供硝態氮；剩余部分以出水的形式排出系統之外。

10.根據權利要求9所述的一種一體式厭氧氨氧化處理高氨氮廢水的方法，其特征在于：還包括步驟（5）：當系統運行一段時間后，固定床填料的厭氧氨氧化區域存在填料污堵，填料上生物膜老化的問題，系統需要在間隔20-30天對填料進行一次沖洗，此時需要打開插板閥（12），在水流和氣體的作用下，厭氧氨氧化區域的填料被排入左側的短程硝化區域，此時增大曝氣量及回流量，對填料進行一次反沖，反沖洗時間為10-30min，然后關閉插板閥（12），在水流的作用下，填料會自動裝滿右側的厭氧氨氧化區，進入下一個反應周期。

發明內容

本發明要解決的技術問題是針對上述現有技術的不足，本發明提出一種一體式厭氧氨氧化處理高氨氮廢水的裝置及方法，本發明適用于處理高濃度有機及氨氮廢水，以期降低現有厭氧氨氧化處理工藝的流程，提高系統運行穩定性及系統脫氮除碳的效率。

為解決上述技術問題，本發明采用的技術方案是：一種一體式厭氧氨氧化處理高氨氮廢水的裝置，兩個厭氧反應器、MBR膜池、反硝化生物濾池、一體式厭氧氨氧化反應器、曝氣風機和若干管道；兩個厭氧反應器分別為第一厭氧反應器和第二厭氧反應器，兩個厭氧反應器均設有進水口、出水口和沼氣出口，沼氣出口設置于厭氧反應器頂部，第一厭氧反應器的出水口與第二厭氧反應器的進水口通過管道連接；MBR膜池內部設有浸沒式超濾膜組件，底部設有曝氣頭，MBR膜池上還設有進水口、出水口和排泥口，MBR膜池的進水口與第二厭氧反應器的出水口通過管道連接；反硝化生物濾池內部設有陶粒填料，反硝化生物濾池上設有進水口和出水口，反硝化生物濾池的進水口與MBR膜池的出水口通過管道連接，反硝化生物濾池的進水口與MBR膜池的出水口連接的管道上設有超濾膜出水泵；一體式厭氧氨氧化反應器包括短程硝化區域和厭氧氨氧化區域，短程硝化區域上設有進水口，厭氧氨氧化區域設有出水口，短程硝化區域的進水口與反硝化生物濾池的出水口通過管道連接，短程硝化區域底部設有曝氣頭，短程硝化區域底部的曝氣頭和MBR膜池底部的曝氣頭均通過管道與曝氣風機連接，短程硝化區域和厭氧氨氧化區域內均設有若干填料，短程硝化區域內的填料上附著有短程硝化菌，厭氧氨氧化區域內的填料上附著有厭氧氨氧化菌。

作為本發明的進一步優選，還包括排水口，反硝化生物濾池和短程硝化區域上均設有內回流進水口，厭氧氨氧化區域的出水口通過管道分別與反硝化生物濾池的內回流進水口、短程硝化區域的內回流進水口和排水口連接。

作為本發明的進一步優選，短程硝化區域?yàn)檠b填K3型填料的移動床生物膜反應器，填料填充率為30%—50%；厭氧氨氧化區域?yàn)檠b填K3型固定床生物膜反應器。

作為本發明的進一步優選，短程硝化區域和厭氧氨氧化區域通過折流擋板和插板閥分隔，折流擋板向短程硝化區域傾斜，折流擋板的傾斜角度為斜向上45°—60°。

作為本發明的進一步優選，短程硝化區和厭氧氨氧化區體積比為2：1-3：1。

作為本發明的進一步優選，厭氧氨氧化區域還包括填料斜斗，厭氧氨氧化區域的填料設置于填料斜斗上，填料斜斗向短程硝化區域傾斜，填料斜斗的傾斜角度為斜向下45°—60°。

作為本發明的進一步優選，厭氧氨氧化區域還包括出水篩板，填料設置于出水篩板的上方，出水篩板的孔徑小于填料的直徑。

作為本發明的進一步優選，反硝化生物濾池的內回流進水口的回流比為100—200%，短程硝化區域的內回流進水口的回流比為300—500%。

一種一體式厭氧氨氧化處理高氨氮廢水的方法，步驟（1）：滲濾液在第一厭氧反應器處理后流入第二厭氧反應器，在第二厭氧反應器中將來水中有機物進一步降解，并同時將來水中的難降解有機物轉化為可降解有機物；第二厭氧反應器的停留時間4-6天，第二厭氧反應器中投加厭氧顆粒污泥，在提高有機物去除率的同時降低出水污泥濃度，第二厭氧反應器產生的沼氣經沼氣出口排出，與第一厭氧產生的沼氣一同收集并回收利用；步驟（2）：第二厭氧反應器出水進入MBR膜池，MBR膜池進一步去除污水中的有機物，同時改善污泥性狀，提高超濾膜的泥水分離效果，在MBR膜池停留時間為4-8h，浸沒式超濾膜組件結合超濾膜出水泵對該單元進行泥水分離，當污泥濃度達到8000mg/L后，通過MBR膜池的排泥口進行排泥；步驟（3）：超濾產水由MBR膜池進入反硝化生物濾池，一體式厭氧氨氧化反應器產生的硝態氮也通過管道回流至反硝化生物濾池中，反硝化生物濾池內有反硝化菌，反硝化菌利用進水中的碳源將硝態氮轉化為氮?dú)�，�?jīng)陶粒濾料層的過濾；步驟（4）：反硝化生物濾池出水進入一體式厭氧氨氧化反應器，一體式厭氧氨氧化反應器內部分為左側的短程硝化區域和右側的厭氧氨氧化區域兩個功能區，短程硝化區域底部設有曝氣頭，反硝化生物濾池出水進入一體式厭氧氨氧化反應器后，氨氮在短程硝化區域被部分亞硝化，然后進入?yún)捬醢毖趸瘏^(qū)域，在厭氧氨氧化區域中厭氧氨氧化菌將氨氮和亞硝氮轉化為氮?dú)�，�?shí)現厭氧氨氧化對氮的去除；出水經過出水篩板部分回流至該反應器前端，回流比300-500％，提高反應器內混合效果，同時降低進水氨氮濃度；部分回流至反硝化生物濾池，回流比為100-200％，為反硝化反應提供硝態氮；剩余部分以出水的形式排出系統之外。

作為本發明的進一步優選，還包括步驟（5）：當系統運行一段時間后，固定床填料的厭氧氨氧化區域存在填料污堵，填料上生物膜老化的問題，系統需要在間隔20-30天對填料進行一次沖洗，此時需要打開插板閥，在水流和氣體的作用下，厭氧氨氧化區域的填料被排入左側的短程硝化區域，此時增大曝氣量及回流量，對填料進行一次反沖，反沖洗時間為10-30min，然后關閉插板閥，在水流的作用下，填料會自動裝滿右側的厭氧氨氧化區，進入下一個反應周期。

本發明具有如下有益效果：1、采用兩級厭氧的方式，可以顯著提高滲濾液等高有機廢水COD的去除率，降低厭氧出水COD和SS，同時提高沼氣產量。

2、將第二級厭氧出水后設置浸沒式超濾膜池，不但能夠利用膜池的曝氣系統，進一步降低污水中有機物含量，還能改善污泥性狀，增大超濾膜的通量，提高超濾的處理效率。

3、反硝化系統采用固定床填料的生物濾池，采用純生物膜形式，省去泥水分離單元，即二沉池，避免污泥濃度對后續一體式厭氧氨氧化反應器的影響。

4、短程硝化區和厭氧氨氧化區集成于一個反應器內，且分別采用移動床和固定床填料的生物膜反應器，可省去沉淀池，縮短工藝鏈長度，節省占地和投資。

5、該反應器將短程硝化和厭氧氨氧化功能分區，提高短程硝化和厭氧氨氧化的處理效率，同時利用插板閥的開啟及對固定填料的定時沖洗，降低填料堵塞結垢的風險。

6、該工藝僅有一次超濾出水的提升，利用反應器高度，自流進入后續處理單元，避免多次水力提升，降低設備投資和運行電耗。

7.將短程硝化和厭氧氨氧化集成于一個反應器，節省占地。

（發明人：曾憲勇;邢夢嬌;鄧凱文;何敏霞;樊星;李佳琦;謝勇）
