公布日：2022.12.20
申請日：2022.10.08
分類號：C02F9/14(2006.01)I;C02F103/16(2006.01)N
摘要
本發明公開的屬于電鍍廢水處理技術領域，具體為一種電鍍廢水處理工藝及其設備，包括處理裝置，其放置于地面，且能夠?qū)﹄婂儚U水進行凈化操作，過濾裝置，其設置在處理裝置的表面左端前側，且能夠?qū)﹄婂儚U水進行雜質過濾，驅動裝置，其設置在處理裝置的內部兩端，放置裝置，其內部底端螺紋連接在驅動裝置的輸出軸外壁，且能夠被驅動裝置進行驅動，本發明不僅能夠?qū)?nèi)部有害物質凈化成氨氣和氮氣排出，得到能夠排放指標的廢水，且能夠?qū)τ杏媒饘龠M(jìn)行回收，達到回收再利用的效果。
權利要求書

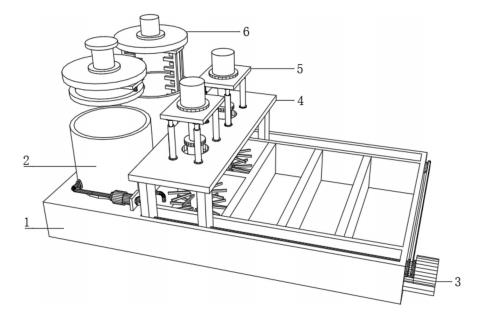

1.一種電鍍廢水處理設備，其特征在于：包括：處理裝置(1)，其放置于地面，且能夠?qū)﹄婂儚U水進行凈化操作；過濾裝置(2)，其設置在處理裝置(1)的表面左端前側，且能夠?qū)﹄婂儚U水進行雜質過濾；驅動裝置(3)，其設置在處理裝置(1)的內部兩端；放置裝置(4)，其內部底端螺紋連接在驅動裝置(3)的輸出軸外壁，且能夠被驅動裝置(3)進行驅動；攪拌裝置(5)，其設置在放置裝置(4)的表面兩端，且能夠?qū)μ幚硌b置(1)內部凈化處理的廢水進行攪拌；回收裝置(6)，其設置在處理裝置(1)的表面左端后側。
2.根據權利要求1所述的一種電鍍廢水處理設備，其特征在于，所述處理裝置(1)包括：處理池(11)，其放置于地面；放置槽(12)，其開設在處理池(11)的表面前后兩端；沉降池(13)，其設置在處理池(11)的內部左側前端；絮凝池(14)，其設置在沉降池(13)的后端；缺氧池(15)，其設置在絮凝池(14)的右端；厭氧池(16)，其設置在缺氧池(15)的右端；好氮池(17)，其設置在厭氧池(16)的右端。
3.根據權利要求1所述的一種電鍍廢水處理設備，其特征在于，所述過濾裝置(2)包括：過濾筒(21)，其設置在處理池(11)的表面左端前側，且能夠?qū)﹄婂儚U水進行雜質過濾；出水口(22)，其設置在過濾筒(21)的外壁前端下側，且能夠?qū)⑦^濾的水排出；排水泵(23)，其輸入端連接出水口(22)，輸出端通過管道導入沉降池(13)的內部。
4.根據權利要求3所述的一種電鍍廢水處理設備，其特征在于，所述過濾裝置(2)包括：活性炭(24)，其放置在過濾筒(21)的內部底端，且能夠?qū)﹄婂儚U水中的雜質進行吸附；過濾蓋(25)，其放置在濾筒(21)的頂部；液壓缸(26)，其設置在過濾蓋(25)的頂部中心；限位盤(27)，其頂部中間連接液壓缸(26)的輸出端，且能夠被液壓缸(26)進行升降驅動；濾棉(28)，其安裝在限位盤(27)的內部，且能夠?qū)﹄婂儚U水進行按壓過濾。
5.根據權利要求1所述的一種電鍍廢水處理設備，其特征在于，所述驅動裝置(3)包括：驅動電機(31)，其安裝在處理池(11)的外壁右端前側；螺桿(32)，其轉動連接在放置槽(12)的內部，并設置為兩組，且前端螺桿(32)的右端與驅動電機(31)的輸出端連接，兩組螺桿(32)之間通過皮帶進行傳動。
6.根據權利要求1所述的一種電鍍廢水處理設備，其特征在于，所述放置裝置(4)包括：放置板(41)，其頂部兩端安裝有攪拌裝置(5)；立柱(42)，其設置在放置板(41)的底部四周，且下端內部螺紋連接螺桿(32)的外壁。
7.根據權利要求1所述的一種電鍍廢水處理設備，其特征在于，所述攪拌裝置(5)包括：液壓桿(51)，其底部安裝在放置板(41)的表面四周，頂部安裝在頂板(52)的頂部四周，且能夠頂板(52)進行升降操作；攪拌電機(53)，其安裝在頂板(52)的表面中心，且輸出軸貫穿放置板(41)連接至攪拌桿(54)的頂部；攪拌桿(54)，其放置在處理池(11)的內部，且能夠?qū)μ幚淼膹U水進行攪拌。
8.根據權利要求1所述的一種電鍍廢水處理設備，其特征在于，所述回收裝置(6)包括：回收筒(61)，其設置在處理池(11)的表面左端后側，且能夠?qū)μ幚砗蟮奈勰噙M(jìn)行放置；回收蓋(62)，其放置在回收筒(61)的頂部。
9.根據權利要求8所述的一種電鍍廢水處理設備，其特征在于，所述回收裝置(6)包括：攪泥電機(63)，其安裝在回收蓋(62)的表面中心；旋轉板(64)，其頂部連接攪泥電機(63)的輸出端；攪泥桿(65)，其設置在旋轉板(64)的底部四周，且能夠?qū)?nèi)部污泥進行攪拌；電極棒(66)，其設置在旋轉板(64)的底部兩端；電源盒(67)，其設置在旋轉板(64)的表面，且電性連接兩組電極棒(66)。
10.一種電鍍廢水處理工藝，其特征在于，包括以下操作步驟：S1：將電鍍廢水倒入過濾筒(21)的內部，通過內部底端的活性炭(24)對顆粒雜質和部分有害物質進行吸附，再通過啟動液壓缸(26)，使液壓缸(26)帶動濾棉(28)下壓，對廢水進行擠壓，進一步對廢水中的雜質進行按壓過濾，保證廢水的潔凈度；S2：通過啟動排水泵(23)，將過濾后的廢水導入沉降池(13)的內部，通過在沉降池(13)內部加入硫酸亞鐵和雙氧水，對電鍍廢水的PH值進行調節，使污泥沉降，并向內部投放氧化劑和催化劑，對廢水中的COD進行去除；S3：通過將沉降池(13)內沉降后的廢水進行物化排入，捕捉重金屬鋅，再在絮凝池(14)內部加入PAC和PAM絮凝，對廢水進行絮凝；S4：通過將絮凝池(14)內的廢水物化排入缺氧池(15)，通過缺氧池(15)內的硝化菌可將廢水中的硝態氮轉化成氮氣排出，再將缺氧池(15)內部的廢水排入?yún)捬醭?16)；S5：通過厭氧池(16)內部的MBR膜對廢水中的有害物質進行吸附和凈化，再將厭氧池(16)的廢水排入好氮池(17)內部；S6：通過好氮池(17)內部的氨氧化細菌、亞硝酸氧化細菌和硝化菌，對廢水進行生物掛膜法對廢水進行凈化，最終將內部有害物質凈化成氨氣和氮氣排出，得到能夠排放指標的廢水；S7：再將沉降的污泥和生物膜放入回收筒(61)的內部，啟動攪泥電機(63)和電源盒(67)，對污泥和生物膜進行攪拌和電解，使內部金屬離子進行氧化和還原反應，從而進行沉淀，再通過對污泥進行濃縮、分步結晶，分別提取各種有價金屬，從而對有用金屬進行回收。
發明內容
鑒于上述和/或現有一種電鍍廢水處理工藝及其設備中存在的問題，提出了本發明。
因此，本發明的目的是提供一種電鍍廢水處理工藝及其設備，通過過濾裝置對廢水進行過濾，并通過處理裝置對廢水進行處理，同時通過回收裝置，對廢水沉降物進行電解，對金屬進行回收，能夠解決上述提出現有的問題。
為解決上述技術問題，根據本發明的一個方面，本發明提供了如下技術方案：
一種電鍍廢水處理設備，其包括：
處理裝置，其放置于地面，且能夠?qū)﹄婂儚U水進行凈化操作；
過濾裝置，其設置在處理裝置的表面左端前側，且能夠?qū)﹄婂儚U水進行雜質過濾；
驅動裝置，其設置在處理裝置的內部兩端；
放置裝置，其內部底端螺紋連接在驅動裝置的輸出軸外壁，且能夠被驅動裝置進行驅動；
攪拌裝置，其設置在放置裝置的表面兩端，且能夠?qū)μ幚硌b置內部凈化處理的廢水進行攪拌；
回收裝置，其設置在處理裝置的表面左端后側。
作為本發明所述的一種電鍍廢水處理設備的一種優選方案，其中：所述處理裝置包括：
處理池，其放置于地面；
放置槽，其開設在處理池的表面前后兩端；
沉降池，其設置在處理池的內部左側前端；
絮凝池，其設置在沉降池的后端；
缺氧池，其設置在絮凝池的右端；
厭氧池，其設置在缺氧池的右端；
好氮池，其設置在厭氧池的右端。
作為本發明所述的一種電鍍廢水處理設備的一種優選方案，其中：所述過濾裝置包括：
過濾筒，其設置在處理池的表面左端前側，且能夠?qū)﹄婂儚U水進行雜質過濾；
出水口，其設置在過濾筒的外壁前端下側，且能夠?qū)⑦^濾的水排出；
排水泵，其輸入端連接出水口，輸出端通過管道導入沉降池的內部。
作為本發明所述的一種電鍍廢水處理設備的一種優選方案，其中：所述過濾裝置包括：
活性炭，其放置在過濾筒的內部底端，且能夠?qū)﹄婂儚U水中的雜質進行吸附；
過濾蓋，其放置在濾筒的頂部；
液壓缸，其設置在過濾蓋的頂部中心；
限位盤，其頂部中間連接液壓缸的輸出端，且能夠被液壓缸進行升降驅動；
濾棉，其安裝在限位盤的內部，且能夠?qū)﹄婂儚U水進行按壓過濾。
作為本發明所述的一種電鍍廢水處理設備的一種優選方案，其中：所述驅動裝置包括：
驅動電機，其安裝在處理池的外壁右端前側；
螺桿，其轉動連接在放置槽的內部，并設置為兩組，且前端螺桿的右端與驅動電機的輸出端連接，兩組螺桿之間通過皮帶進行傳動。
作為本發明所述的一種電鍍廢水處理設備的一種優選方案，其中：所述放置裝置包括：
放置板，其頂部兩端安裝有攪拌裝置；
立柱，其設置在放置板的底部四周，且下端內部螺紋連接螺桿的外壁。
作為本發明所述的一種電鍍廢水處理設備的一種優選方案，其中：所述攪拌裝置包括：
液壓桿，其底部安裝在放置板的表面四周，頂部安裝在頂板的頂部四周，且能夠頂板進行升降操作；
攪拌電機，其安裝在頂板的表面中心，且輸出軸貫穿放置板連接至攪拌桿的頂部；
攪拌桿，其放置在處理池的內部，且能夠?qū)μ幚淼膹U水進行攪拌。
作為本發明所述的一種電鍍廢水處理設備的一種優選方案，其中：所述回收裝置包括：
回收筒，其設置在處理池的表面左端后側，且能夠?qū)μ幚砗蟮奈勰噙M(jìn)行放置；
回收蓋，其放置在回收筒的頂部。
作為本發明所述的一種電鍍廢水處理設備的一種優選方案，其中：所述回收裝置包括：
攪泥電機，其安裝在回收蓋的表面中心；
旋轉板，其頂部連接攪泥電機的輸出端；
攪泥桿，其設置在旋轉板的底部四周，且能夠?qū)?nèi)部污泥進行攪拌；
電極棒，其設置在旋轉板的底部兩端；
電源盒，其設置在旋轉板的表面，且電性連接兩組電極棒。
一種電鍍廢水處理工藝，包括以下操作步驟：
S1：將電鍍廢水倒入過濾筒的內部，通過內部底端的活性炭對顆粒雜質和部分有害物質進行吸附，再通過啟動液壓缸，使液壓缸帶動濾棉下壓，對廢水進行擠壓，進一步對廢水中的雜質進行按壓過濾，保證廢水的潔凈度；
S2：通過啟動排水泵，將過濾后的廢水導入沉降池的內部，通過在沉降池內部加入硫酸亞鐵和過氧化氫，對電鍍廢水的PH值進行調節，使污泥沉降，并向內部投放氧化劑和催化劑，對廢水中的COD進行去除；
S3：通過將沉降池內沉降后的廢水進行物化排入，捕捉重金屬鋅，再在絮凝池內部加入PAC和PAM絮凝，對廢水進行絮凝；
S4：通過將絮凝池內的廢水物化排入缺氧池，通過缺氧池內的硝化菌可將廢水中的硝態氮轉化成氮氣排出，再將缺氧池內部的廢水排入?yún)捬醭兀?/p>
S5：通過厭氧池內部的MBR膜對廢水中的有害物質進行吸附和凈化，再將厭氧池的廢水排入好氮池內部；
S6：通過好氮池內部的氨氧化細菌、亞硝酸氧化細菌和硝化菌，對廢水進行生物掛膜法對廢水進行凈化，最終將內部有害物質凈化成氨氣和氮氣排出，得到能夠排放指標的廢水；
S7：再將沉降的污泥和生物膜放入回收筒的內部，啟動攪泥電機和電源盒，對污泥和生物膜進行攪拌和電解，使內部金屬離子進行氧化和還原反應，從而進行沉淀，再通過對污泥進行濃縮、分步結晶，分別提取各種有價金屬，從而對有用金屬進行回收。
與現有技術相比：
通過處理裝置能夠?qū)﹄婂儚U水進行凈化操作，對電鍍廢水進行凈化，生成污泥沉淀，和生成氮氣排放，是廢水達到可排放標準；
過濾裝置能夠?qū)﹄婂儚U水進行雜質過濾，防止雜質隨廢水進入處理池內，對凈化造成影響，且通過壓濾的方式，能夠增加過濾的潔凈度，使雜質吸附在活性炭與濾棉之間；
通過驅動裝置能夠帶動放置裝置進行移動，使放置裝置上端的攪拌裝置能夠?qū)Ω鱾�處理池進行攪拌，從而增加反應速率，且減少施工成本；
通過回收裝置能夠?qū)⒊两档奈勰嗪蜕锬みM(jìn)行放置，并對污泥進行攪拌電解，使內部金屬離子進行氧化和還原反應，從而進行沉淀，再通過對污泥進行濃縮、分步結晶，分別提取各種有價金屬，從而達到回收在利用的效果。
（發明人：凌喜福;林鵬;楊勇;楊志強;汪長剛）
