公布日：2022.09.13
申請日：2022.05.12
分類號：C02F9/04(2006.01)I;C02F11/121(2019.01)I;C02F11/122(2019.01)I
摘要
本發明公開了一種微動能液膜自動過濾凈化污水處理系統，屬于污水處理技術領域，包括過濾系統、加藥系統、壓濾機系統和PLC自動控制系統；所述過濾系統包括多籃式過濾器、系統進水泵、袋式過濾器、動態液膜過濾器、虹吸罐、清洗罐、清洗泵、緩沖水箱、多介質過濾器、多介質過濾器進水泵和反洗泵；本發明中的污水處理系統是運用自身流體動力，輔助于化學藥劑和載體，通過調整流體的運動狀態及其作用機理，自行動態建膜而使污水得到過濾和凈化，污水經過設備處理后可直接達標排放，本發明是集物理化學過濾、沉淀、濃縮、泥水分離、排泥為一體的新型高效節能污水處理設備；解決了現有廢水處理工藝復雜、投資及運行成本高的問題。
權利要求書

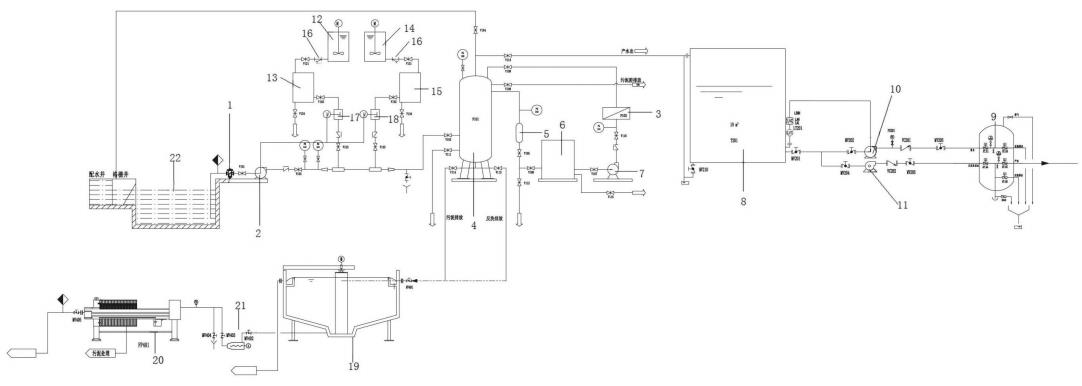

1.一種微動能液膜自動過濾凈化污水處理系統，其特征在于，包括過濾系統、加藥系統、壓濾機系統和PLC自動控制系統；所述過濾系統包括多籃式過濾器、系統進水泵、袋式過濾器、動態液膜過濾器、虹吸罐、清洗罐、清洗泵、緩沖水箱、多介質過濾器、多介質過濾器進水泵和反洗泵。
2.根據權利要求1所述的一種微動能液膜自動過濾凈化污水處理系統，其特征在于，所述過濾系統中的籃式過濾器有兩種形式，分別為用于超大流量的多籃式過濾器和用于法蘭連接的管道Y型過濾器；所述多籃式過濾器設有排渣管路，其頂部采用搖臂螺旋開啟方式，出水管安裝有第一閥門與系統進水泵連接；所述Y型過濾器采用法蘭對接，其進口管道與加藥箱連接，出口管道安裝第121和第131閥門；所述袋式過濾器采用搖臂螺旋開啟方式，頂蓋設置泄壓口、排氣口，方便更換濾袋時迅速泄壓和徹底排氣，底部設有排渣管路，進水管道安裝有第116閥門，出口管道安裝有第108閥門。
3.根據權利要求2所述的一種微動能液膜自動過濾凈化污水處理系統，其特征在于，所述動態液膜過濾器由過濾器裝置、虹吸罐和清洗單元構成，所述過濾器裝置頂部溢流管道與調節池連接，溢流管道安裝有第104閥門，清液出水管道與緩沖水箱連接，出水管道安裝有第110閥門，清洗進水管道與所述袋式過濾器出口連接，污泥腔排放管道與污泥濃縮罐連接，污泥腔管道安裝有第109閥門，虹吸管道與虹吸罐連接，壓力表管道與壓力表連接；所述過濾器裝置側下部進口法蘭與進水管道連接，進水管道安裝有第103閥門，側下部溢流排污口與排污管道連接，溢流排污管道安裝有第111閥門；所述過濾器裝置底部污泥排放管道與污泥濃縮罐管道連接，污泥排放管道安裝有第114閥門，反洗排放管道與污泥濃縮罐管道連接，反洗排放管道安裝有第113閥門；所述虹吸罐頂部進水管道與動態液膜過濾器虹吸管道連接，壓力表管道與壓力表連接，所述虹吸罐底部出水管道與清洗罐連接，出水管道安裝第105閥門，出水管道排渣管道與排污管道連接，排渣管道安裝第112閥門；所述清洗單元由清洗罐、清洗泵和袋式過濾器構成，所述清洗罐進口管道與虹吸罐出水管道連接，進口管道安裝第106閥門，出水管道與清洗泵管道連接，清洗罐排污管道與排污管道連接，排污管道安裝第115閥門；所述清洗泵進口管道與清洗罐出水管道連接，進口管道安裝第107閥門，出口管道與袋式過濾器進水管道連接；所述袋式過濾器進水管道與清洗泵出口管道連接，進水管道安裝第116閥門，出口管道與動態液膜過濾器清洗管道連接，出口管道安裝第108閥門，排渣管道與排污管道連接。
4.根據權利要求3所述的一種微動能液膜自動過濾凈化污水處理系統，其特征在于，所述加藥系統由PAM溶藥罐、PAM加藥罐、PAC溶藥罐、PAC加藥罐、PAM加藥泵、PAC加藥泵和管路構成；所述PAM溶藥罐帶有攪拌電機和減速機，出口管道安裝Y型過濾器和第121閥門，且與PAM加藥罐連接；所述PAM加藥罐的出口管道上安裝第122閥門，且與PAM加藥泵進口管道連接，所述PAM加藥罐的排渣管道上安裝第124閥門，且與排污管道連接；所述PAC溶藥罐帶有攪拌電機和減速機，其出口管道安裝Y型過濾器和第131閥門，且與PAC加藥罐連接；所述PAC加藥罐的出口管道上安裝第132閥門，且與PAM加藥泵進口管道連接，所述PAC加藥罐的排渣管道上安裝第134閥門，且與排污管道連接；所述PAM加藥泵的入口管道與PAM加藥罐連接，所述PAM加藥泵的出口管道安裝第123閥門，且與系統進水管道混合器連接；所述PAC加藥泵入口管道與PAC加藥罐連接；所述PAC加藥泵的出口管道上安裝第133閥門，且與系統進水管道混合器連接。
5.根據權利要求4所述的一種微動能液膜自動過濾凈化污水處理系統，其特征在于，所述緩沖水箱的上部側面進口管道與動態液膜過濾器的產水管道連接，緩沖水箱上部側面溢流口管道與溢流管道連接，溢流管道與調節池回水管道連接；所述緩沖水箱的側底部排污管道與溢流管道連通，排污管道安裝第210閥門；緩沖水箱側底部法蘭連接液位計；緩沖水箱側底部出水管道安裝第201閥門，且與多介質過濾器進水泵進水管道連接。
6.根據權利要求5所述的一種微動能液膜自動過濾凈化污水處理系統，其特征在于，所述多介質過濾器的頂部管道延伸至中部通過進水管道與進水泵管道連接，進水管道上安裝有進水閥門，多介質過濾器頂部的進水管道上通過進水支管與反洗排水管道貫通連接，反洗排水管道安裝反洗排水閥門，進水支管上安裝有壓力表，反洗排水管道與調節池回水管道連接；所述多介質過濾器的正反洗進水管道與反洗泵出口管道連接，正反洗進水管道安裝正反洗進水閥門，正反洗進水管道與產水管道貫通連接，產水管道安裝產水閥門，正反洗進水管道的支管與正洗排水管道和排污管道連接，正洗排水管道安裝正洗排水閥門，正洗排水管道與調節池回水管道連接，排污管道安裝排污閥門與調節池回水管道連接；多介質過濾器的頂部安裝有排氣管道，排氣管道上安裝排氣閥門。
7.根據權利要求6所述的一種微動能液膜自動過濾凈化污水處理系統，其特征在于，所述多介質過濾器進水泵入口管道與緩沖水箱的出水管道連接，多介質過濾器進水泵入口管道上安裝第202閥門，多介質過濾器進水泵出口管道與多介質過濾器進水管道連接，所述多介質過濾器進水泵出口管道管道上安裝第203閥門，所述多介質過濾器進水泵出口管道管道上的支管安裝壓力表；所述反洗泵入口管道與緩沖水箱出水管道的支管管道連接，所述反洗泵入口管道安裝第204閥門，所述反洗泵出口管道與多介質過濾器正反洗進水管道連接，所述反洗泵出口管道安裝第205閥門。
8.根據權利要求7所述的一種微動能液膜自動過濾凈化污水處理系統，其特征在于，所述壓濾機系統由污泥濃縮罐、污泥泵和壓濾機構成；所述污泥濃縮罐頂部安裝刮泥機，污泥濃縮罐頂部進口管道與污泥排放管道連接，污泥濃縮罐頂部進口管道上安裝401閥門，污泥濃縮罐底部管道與所述污泥泵連接；所述污泥泵進口管道與污泥濃縮罐底部管道連接，所述污泥泵進口管道上安裝第402閥門，污泥泵出口管道與壓濾機連接，污泥泵出口管道安裝第403閥門，污泥泵出口排渣管道安裝第404閥門；所述壓濾機進口管道與污泥泵連接所述壓濾機進口管道安裝壓力表，所述壓濾機出口管道與調節池連接，壓濾機出口管道上安裝第405閥門，所述壓濾機底部為卸泥口，污泥外運。
9.根據權利要求8所述的一種微動能液膜自動過濾凈化污水處理系統，其特征在于，所述PLC自動控制系統包括系統進水泵與PAM加藥泵和PAC加藥泵的啟動運行連鎖控制；清洗泵與系統進水泵的啟動運行連鎖控制；多介質過濾器進水泵與緩沖水箱液位計的運行保護連鎖控制；反洗泵與多介質過濾器控制柜的PLC控制，多介質過濾器控制柜與進水閥門、產水閥門、反洗排水閥門、正洗排水閥門的PLC程序控制。
發明內容
本發明的目的在于提供一種微動能液膜自動過濾凈化污水處理系統，用于解決現有的市政、工業、工業園區等行業的廢水處理，實現縮減廢水處理工藝、降低投資及運行成本、達到經濟合理、穩定可靠的效果。
為實現上述目的，本發明提供如下技術方案：
一種微動能液膜自動過濾凈化污水處理系統，包括過濾系統、加藥系統、壓濾機系統和PLC自動控制系統；所述過濾系統包括多籃式過濾器、系統進水泵、袋式過濾器、動態液膜過濾器、虹吸罐、清洗罐、清洗泵、緩沖水箱、多介質過濾器、多介質過濾器進水泵和反洗泵。
作為本發明進一步的方案：所述過濾系統中的籃式過濾器有兩種形式，分別為用于超大流量的多籃式過濾器和用于法蘭連接的管道Y型過濾器；所述多籃式過濾器設有排渣管路，其頂部采用搖臂螺旋開啟方式，出水管安裝有第一閥門與系統進水泵連接；所述Y型過濾器采用法蘭對接，其進口管道與加藥箱連接，出口管道安裝第121和第131閥門；所述袋式過濾器采用搖臂螺旋開啟方式，頂蓋設置泄壓口、排氣口，方便更換濾袋時迅速泄壓和徹底排氣，底部設有排渣管路，進水管道安裝有第116閥門，出口管道安裝有第108閥門。
作為本發明進一步的方案：所述動態液膜過濾器由過濾器裝置、虹吸罐和清洗單元構成，所述過濾器裝置頂部溢流管道與調節池連接，溢流管道安裝有第104閥門，清液出水管道與緩沖水箱連接，出水管道安裝有第110閥門，清洗進水管道與所述袋式過濾器出口連接，污泥腔排放管道與污泥濃縮罐連接，污泥腔管道安裝有第109閥門，虹吸管道與虹吸罐連接，壓力表管道與壓力表連接；所述過濾器裝置側下部進口法蘭與進水管道連接，進水管道安裝有第103閥門，側下部溢流排污口與排污管道連接，溢流排污管道安裝有第111閥門；所述過濾器裝置底部污泥排放管道與污泥濃縮罐管道連接，污泥排放管道安裝有第114閥門，反洗排放管道與污泥濃縮罐管道連接，反洗排放管道安裝有第113閥門；所述虹吸罐頂部進水管道與動態液膜過濾器虹吸管道連接，壓力表管道與壓力表連接，所述虹吸罐底部出水管道與清洗罐連接，出水管道安裝第105閥門，出水管道排渣管道與排污管道連接，排渣管道安裝第112閥門；所述清洗單元由清洗罐、清洗泵和袋式過濾器構成，所述清洗罐進口管道與虹吸罐出水管道連接，進口管道安裝第106閥門，出水管道與清洗泵管道連接，清洗罐排污管道與排污管道連接，排污管道安裝第115閥門；所述清洗泵進口管道與清洗罐出水管道連接，進口管道安裝第107閥門，出口管道與袋式過濾器進水管道連接；所述袋式過濾器進水管道與清洗泵出口管道連接，進水管道安裝第116閥門，出口管道與動態液膜過濾器清洗管道連接，出口管道安裝第108閥門，排渣管道與排污管道連接。
作為本發明進一步的方案：所述加藥系統由PAM溶藥罐、PAM加藥罐、PAC溶藥罐、PAC加藥罐、PAM加藥泵、PAC加藥泵和管路構成；所述PAM溶藥罐帶有攪拌電機和減速機，出口管道安裝Y型過濾器和第121閥門，且與PAM加藥罐連接；所述PAM加藥罐的出口管道上安裝第122閥門，且與PAM加藥泵進口管道連接，所述PAM加藥罐的排渣管道上安裝第124閥門，且與排污管道連接；所述PAC溶藥罐帶有攪拌電機和減速機，其出口管道安裝Y型過濾器和第131閥門，且與PAC加藥罐連接；所述PAC加藥罐的出口管道上安裝第132閥門，且與PAM加藥泵進口管道連接，所述PAC加藥罐的排渣管道上安裝第134閥門，且與排污管道連接；所述PAM加藥泵的入口管道與PAM加藥罐連接，所述PAM加藥泵的出口管道安裝第123閥門，且與系統進水管道混合器連接；所述PAC加藥泵入口管道與PAC加藥罐連接；所述PAC加藥泵的出口管道上安裝第133閥門，且與系統進水管道混合器連接。
作為本發明進一步的方案：所述緩沖水箱的上部側面進口管道與動態液膜過濾器的產水管道連接，緩沖水箱上部側面溢流口管道與溢流管道連接，溢流管道與調節池回水管道連接；所述緩沖水箱的側底部排污管道與溢流管道連通，排污管道安裝第210閥門；緩沖水箱側底部法蘭連接液位計；緩沖水箱側底部出水管道安裝第201閥門，且與多介質過濾器進水泵進水管道連接。
作為本發明進一步的方案：所述多介質過濾器的頂部管道延伸至中部通過進水管道與進水泵管道連接，進水管道上安裝有進水閥門，多介質過濾器頂部的進水管道上通過進水支管與反洗排水管道貫通連接，反洗排水管道安裝反洗排水閥門，進水支管上安裝有壓力表，反洗排水管道與調節池回水管道連接；所述多介質過濾器的正反洗進水管道與反洗泵出口管道連接，正反洗進水管道安裝正反洗進水閥門，正反洗進水管道與產水管道貫通連接，產水管道安裝產水閥門，正反洗進水管道的支管與正洗排水管道和排污管道連接，正洗排水管道安裝正洗排水閥門，正洗排水管道與調節池回水管道連接，排污管道安裝排污閥門與調節池回水管道連接；多介質過濾器的頂部安裝有排氣管道，排氣管道上安裝排氣閥門。
作為本發明進一步的方案：所述多介質過濾器進水泵入口管道與緩沖水箱的出水管道連接，多介質過濾器進水泵入口管道上安裝第202閥門，多介質過濾器進水泵出口管道與多介質過濾器進水管道連接，所述多介質過濾器進水泵出口管道管道上安裝第203閥門，所述多介質過濾器進水泵出口管道管道上的支管安裝壓力表；所述反洗泵入口管道與緩沖水箱出水管道的支管管道連接，所述反洗泵入口管道安裝第204閥門，所述反洗泵出口管道與多介質過濾器正反洗進水管道連接，所述反洗泵出口管道安裝第205閥門。
作為本發明進一步的方案：所述壓濾機系統由污泥濃縮罐、污泥泵和壓濾機構成；所述污泥濃縮罐頂部安裝刮泥機，污泥濃縮罐頂部進口管道與污泥排放管道連接，污泥濃縮罐頂部進口管道上安裝401閥門，污泥濃縮罐底部管道與所述污泥泵連接；所述污泥泵進口管道與污泥濃縮罐底部管道連接，所述污泥泵進口管道上安裝第402閥門，污泥泵出口管道與壓濾機連接，污泥泵出口管道安裝第403閥門，污泥泵出口排渣管道安裝第404閥門；所述壓濾機進口管道與污泥泵連接所述壓濾機進口管道安裝壓力表，所述壓濾機出口管道與調節池連接，壓濾機出口管道上安裝第405閥門，所述壓濾機底部為卸泥口，污泥外運。
作為本發明進一步的方案：所述PLC自動控制系統包括系統進水泵與PAM加藥泵和PAC加藥泵的啟動運行連鎖控制；清洗泵與系統進水泵的啟動運行連鎖控制；多介質過濾器進水泵與緩沖水箱液位計的運行保護連鎖控制；反洗泵與多介質過濾器控制柜的PLC控制，多介質過濾器控制柜與進水閥門、產水閥門、反洗排水閥門、正洗排水閥門的PLC程序控制。
與現有技術相比，本發明的有益效果是：本發明中的污水處理系統不同于傳統生化法等技術路線，不用微生物細菌，不用充氧曝氣，不更換任何濾膜和濾料，而是運用自身流體動力，輔助于化學藥劑和載體，通過調整流體的運動狀態及其作用機理，在罐體內自行動態建膜而使污水得到過濾和凈化，污水經過設備處理后可直接達標排放，本發明是集物理化學過濾、沉淀、濃縮、泥水分離、排泥為一體的新型高效節能污水處理設備。
（發明人：韓勇;陳坦;陳民江）
