公布日：2022.09.23
申請日：2022.05.25
分類號：B01D17/028(2006.01)I;B01D17/02(2006.01)I
摘要
本發明公開了一種環保用污水處理集油裝置，包括油水箱，所述油水箱頂部固定連接有油水分離艙，所述油水分離艙頂部固定連接有入液管，所述油水箱正面固定安裝有觀察艙，所述油水箱正面設置有軟管與集油罐，所述油水箱內壁頂部固定連接有擋板，所述油水分離艙內部設置有防沉淀智能控制機構，涉及環保技術領域。通過設置防沉淀智能控制機構，啟動加熱管對油水分離艙內部的油進行加熱，啟動電機帶動轉桿至攪拌葉旋轉，對油水分離艙內部的油加熱的同時進行快速攪動，防止油污長時間在油水分離艙與油水箱內部隨著溫度降低開始凝結成塊掉落至油水箱內壁底部的問題出現，從而避免了油水分離效率下降的情況發生。
權利要求書

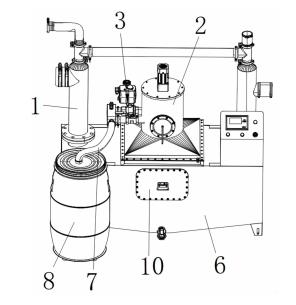

1.一種環保用污水處理集油裝置，包括油水箱(6)，其特征在于：所述油水箱(6)頂部固定連接有油水分離艙(2)，所述油水分離艙(2)頂部固定連接有入液管(1)，所述油水箱(6)正面固定安裝有觀察艙(10)，所述油水箱(6)正面設置有軟管(7)與集油罐(8)，所述油水箱(6)內壁頂部固定連接有擋板(9)，所述油水分離艙(2)內部設置有防沉淀智能控制機構(3)；所述防沉淀智能控制機構(3)包括電機(301)、轉桿(302)、攪拌葉(303)、加熱管(304)、動態油位監測器(305)、手動開關閥(306)、排油管(307)、連接板(308)，所述電機(301)外壁與油水分離艙(2)頂部固定連接，所述電機(301)一端與轉桿(302)一端固定連接，所述轉桿(302)另一端與連接板(308)內壁固定連接，所述轉桿(302)外壁與攪拌葉(303)外壁固定連接，所述加熱管(304)設置在油水分離艙(2)內部，所述排油管(307)一端與油水分離艙(2)外壁固定連接，所述動態油位監測器(305)設置在排油管(307)外部，所述手動開關閥(306)設置在排油管(307)頂部，所述連接板(308)外壁與攪拌葉(303)外壁固定連接，所述攪拌葉(303)外壁設置有防油污粘附凝固機構(4)；所述防油污粘附凝固機構(4)包括刮板(401)、轉塊(402)、撥動板(403)，所述刮板(401)內壁與攪拌葉(303)外壁滑動連接，所述轉塊(402)外壁與刮板(401)外壁滑動連接，所述轉塊(402)外壁與撥動板(403)一端固定連接。
2.根據權利要求1所述的一種環保用污水處理集油裝置，其特征在于：所述防油污粘附凝固機構(4)還包括磁塊A(404)、磁塊B(405)，所述磁塊A(404)外壁與刮板(401)外壁固定連接，所述磁塊B(405)外壁與連接板(308)外壁固定連接，所述防油污粘附凝固機構(4)外壁設置有油污清潔刮落機構(5)。
3.根據權利要求2所述的一種環保用污水處理集油裝置，其特征在于：所述油污清潔刮落機構(5)包括擋塊(501)、磁板(502)、彈性繩(503)、小磁塊(504)，所述擋塊(501)外壁與刮板(401)外壁固定連接，所述磁板(502)外壁與刮板(401)外壁滑動連接，所述磁板(502)外壁與彈性繩(503)一端固定連接，所述彈性繩(503)另一端與刮板(401)外壁固定連接，所述小磁塊(504)外壁固定連接在攪拌葉(303)內部。
4.根據權利要求3所述的一種環保用污水處理集油裝置，其特征在于：所述磁塊A(404)與磁塊B(405)相對一側的磁性為異極。
5.根據權利要求4所述的一種環保用污水處理集油裝置，其特征在于：所述磁板(502)與小磁塊(504)相對一側的磁性為異極。
6.根據權利要求5所述的一種環保用污水處理集油裝置，其特征在于：所述攪拌葉(303)為由上而下逐漸向外展開的螺旋形態。
7.根據權利要求6所述的一種環保用污水處理集油裝置，其特征在于：所述刮板(401)內部為空心狀態，刮板(401)的平均密度小于油的密度。
8.根據權利要求7所述的一種環保用污水處理集油裝置，其特征在于：所述油水箱(6)正面設置有臭氧曝氣滅菌器。
發明內容
針對現有技術的不足，本發明提供了一種環保用污水處理集油裝置，實現了解決上述問題的目的。
為實現以上目的，本發明通過以下技術方案予以實現：一種環保用污水處理集油裝置，包括油水箱，所述油水箱頂部固定連接有油水分離艙，所述油水分離艙頂部固定連接有入液管，所述油水箱正面固定安裝有觀察艙，所述油水箱正面設置有軟管與集油罐，所述油水箱內壁頂部固定連接有擋板，所述油水分離艙內部設置有防沉淀智能控制機構；
所述防沉淀智能控制機構包括電機、轉桿、攪拌葉、加熱管、動態油位監測器、手動開關閥、排油管、連接板，所述電機外壁與油水分離艙頂部固定連接，所述電機一端與轉桿一端固定連接，所述轉桿另一端與連接板內壁固定連接，所述轉桿外壁與攪拌葉外壁固定連接，所述加熱管設置在油水分離艙內部，所述排油管一端與油水分離艙外壁固定連接，所述動態油位監測器設置在排油管外部，所述手動開關閥設置在排油管頂部，所述連接板外壁與攪拌葉外壁固定連接，所述攪拌葉外壁設置有防油污粘附凝固機構；
所述防油污粘附凝固機構包括刮板、轉塊、撥動板，所述刮板內壁與攪拌葉外壁滑動連接，所述轉塊外壁與刮板外壁滑動連接，所述轉塊外壁與撥動板一端固定連接。
優選的，所述防油污粘附凝固機構還包括磁塊A、磁塊B，所述磁塊A外壁與刮板外壁固定連接，所述磁塊B外壁與連接板外壁固定連接，所述防油污粘附凝固機構外壁設置有油污清潔刮落機構。
優選的，所述油污清潔刮落機構包括擋塊、磁板、彈性繩、小磁塊，所述擋塊外壁與刮板外壁固定連接，所述磁板外壁與刮板外壁滑動連接，所述磁板外壁與彈性繩一端固定連接，所述彈性繩另一端與刮板外壁固定連接，所述小磁塊外壁固定連接在攪拌葉內部。
優選的，所述磁塊A與磁塊B相對一側的磁性為異極，從而通過異極進行磁性相吸。
優選的，所述磁板與小磁塊相對一側的磁性為異極，從而通過異極進行磁性相吸。
優選的，所述攪拌葉為由上而下逐漸向外展開的螺旋形態，從而提升對油污的攪動效果。
優選的，所述刮板內部為空心狀態，刮板的平均密度小于油的密度，從而使得刮板可以在攪拌葉停止轉動時快速上浮。
優選的，所述油水箱正面設置有臭氧曝氣滅菌器，繼而通過臭氧曝氣滅菌器加速油水分期,氣體經過臭氧發生器,溶解到污水中,可起到加速油水分離和污水滅菌等多種效果。
本發明提供了一種環保用污水處理集油裝置。具備以下有益效果：
(1)、一種環保用污水處理集油裝置，通過設置擋板，油水混合物通過入液管抽入擋板內部，進入油水箱內部并通過油水箱內部的擋板底部與油水箱內壁底部之間的空隙進入油水分離艙底部，油水內殘?jiān)妮^大的殘?jiān)ㄟ^擋板與油水箱之間的空隙進行阻隔，實現對較大殘?jiān)淖詣?dòng)分離過濾效果，避免了殘?jiān)罅繗堅∥锒纪ㄟ^油水分離艙一側的動態油位監測器排出，影響油水分離效果。
(2)、一種環保用污水處理集油裝置，通過設置防沉淀智能控制機構，通過動態油位監測器的自動定點智能監測水位并控制打開排油管內部，從而完成在每天的飯點附近的時間時，自動的對排油管進行打開，使得此時大量進入的油水可以通過排油管排出，而在飯點以外的時候，則自動關閉排油管，從而使得油水分離艙與油水箱內部的油水可以進更長時間的油水沉淀，完成沉淀后，也則可以通過手動通過手動開關閥打開排油管的通道進行油水分離儲存，進一步提升了油水的分離效果，給予油水更長時間的沉淀，提升油水分離的純度與效果。
(3)、一種環保用污水處理集油裝置，通過設置防沉淀智能控制機構，啟動加熱管對油水分離艙內部的油進行加熱，啟動電機帶動轉桿至攪拌葉旋轉，對油水分離艙內部的油加熱的同時進行快速攪動，防止油污長時間在油水分離艙與油水箱內部隨著溫度降低開始凝結成塊掉落至油水箱內壁底部的問題出現，避免了油水分離效率下降的情況發生。
(4)、一種環保用污水處理集油裝置，通過設置防油污粘附凝固機構，從而使得刮板受到離心力的情況下，瞬間被高速的旋轉甩動，隨著攪拌葉外壁的滑動至攪拌葉底部的連接板上并停止，從而自動的對攪拌葉的表面進行快速的滑動刮擦，將攪拌葉進行旋轉時粘附的油污進行快速的刮落，避免了攪拌葉在對油水分離艙內部進行長時間攪拌時，攪拌葉外壁隨著時間推移不斷的附著大量的油污，油漬粘附較厚時，內層的油污則被外部的油污進行隔絕，而出現逐漸凝固的情況發生，進一步提升油水分離效果。
(5)、一種環保用污水處理集油裝置，通過設置防油污粘附凝固機構，攪拌葉旋轉隨著刮板瞬間被甩出后，刮板外壁的撥動板在轉塊的旋轉下，也自動的通過離心力被甩動進行快速的上抬，從而隨著撥動板與攪拌葉橫向?qū)τ退M(jìn)行攪動的同時，也通過撥動板的快速震動上抬，將油水分離艙內部的油進行一定程度的上下翻層，使得油可以高效的進行打散，進一步減少了油污凝結的情況出現。
(6)、一種環保用污水處理集油裝置，通過設置防油污粘附凝固機構，從而在攪拌葉不進行轉動工作的時候，刮板停止情況下，外壁的撥動板則隨著重力下垂，實現穩定不張開的狀態，避免了油水分離艙內部油水逐漸沉淀而導致隨重力大量粘附在撥動板朝上的頂部處，通過撥動板收回進一步提升了在停止攪拌工作時最大程度的避免撥動板外壁附著油污，使得油可以更好的進行與水的沉淀分離工作，也避免了工作人員長時間不斷的來回對油水分離艙內部清理浪費的大量時間與精力，繼而提升了油水分離工作的效率。
(7)、一種環保用污水處理集油裝置，通過設置油污清潔刮落機構，擋塊脫離與小磁塊的磁吸，瞬間被磁板拉回，在刮板表面進行快速的滑動刮擦，將刮板表面殘存的大量油污進行一次快速的擦拭，隨著刮板不斷在攪拌葉外壁滑動的時候，通過磁板對刮板表面進行來回的滑動刮擦，保證了刮板外壁的清潔效果，也進一步防止了對攪拌葉外壁造成二次污染的情況出現。
（發明人：馬建良;史磊;顏黎明;陳仁貴;王翔）
