公布日：2022.09.06
申請日：2022.07.07
分類號：B02C18/00(2006.01)I;B02C18/14(2006.01)I;B02C23/10(2006.01)I;B02C25/00(2006.01)I;B01F33/83(2022.01)I
摘要
本發明涉及污水處理及環保設備技術領域，尤其涉及一種生活污水雜物智能粉碎裝置及處理方法；垃圾粉碎組件安裝在斜坡進料倉的下端，低俗攪拌組件伸入吊裝在蓄水箱的上壁；斜坡進料倉與蓄水箱之間通過垃圾粉碎組件連通；斜坡進料倉的上端側壁開設進水管，進水管的下方設置有進水液位控制器；蓄水箱的下端內壁開設有排污口，蓄水箱靠近斜坡進料倉一側的內壁上設置有蓄水液位控制器；本發明結構較為緊湊、占用空間小、制造成本不高，為用戶節省大量費用；大大降低了人工成本；同時也解決了一些地下場所洗漱間比化糞池低或者比污水管網更低無法排污水的問題，更適合于公共場所，污水中雜物不可控，對水泵傷害較大的場景。
權利要求書

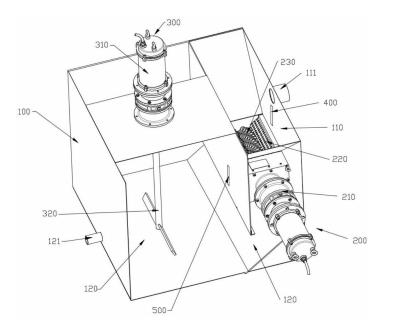

1.一種生活污水雜物智能粉碎裝置，其特征在于，包括裝置箱體(100)、低速攪拌組件(300)和垃圾粉碎組件(200)；所述裝置箱體(100)分為斜坡進料倉(110)和蓄水箱(120)；所述垃圾粉碎組件(200)安裝在斜坡進料倉(110)的下端，所述低俗攪拌組件(300)伸入吊裝在蓄水箱(120)的上壁；所述斜坡進料倉(110)與蓄水箱(120)之間通過垃圾粉碎組件(200)連通；所述斜坡進料倉(110)的上端側壁開設進水管(111)，所述進水管(111)的下方設置有進水液位控制器(400)；所述蓄水箱(120)的下端內壁開設有排污口(121)，所述蓄水箱(120)靠近斜坡進料倉(110)一側的內壁上設置有蓄水液位控制器(500)；所述進水液位控制器(400)、蓄水液位控制器(500)、低速攪拌組件(300)和垃圾粉碎組件(200)均與外部電控箱連接；所述外部電控箱內遠程控制系統，與工作人員手持終端連接。
2.根據權利要求1所述的一種生活污水雜物智能粉碎裝置，其特征在于，所述斜坡進料倉(110)的底部設置有導流板(120)，所述導流板(120)設置在垃圾粉碎組件(200)下方。
3.根據權利要求1所述的一種新能源汽車用高壓線束注塑件，其特征在于，所述垃圾粉碎組件(200)組件包括高速驅動電機(210)、側濾斜板(220)和破碎刀組(230)；所述高速驅動電機(210)固定在斜坡進料倉(110)外部，其輸出端伸入斜坡進料倉(110)連接并驅動破碎刀座(230)；所述側濾斜板(220)設置在破碎刀組(230)兩側。
4.根據權利要求1所述的一種新能源汽車用高壓線束注塑件，其特征在于，所述低速攪拌組件(300)包括攪拌驅動電機(310)和攪拌槳(320)。
5.一種生活污水雜物智能粉碎處理方法，其特征在于，應用于權利要求1-4任一項所述的處理裝置，包括如下步驟：S1、污水由進水管進入斜坡進料倉內；S2、通過斜坡進料倉內的進水液位控制器污水是否淤積；如無污水淤積，污水進入蓄水箱；S21、污水淤積，液位升高觸發進水液位控制器，驅動垃圾粉碎組件，進行循環粉碎破碎工作；S22、垃圾粉碎破水后，隨污水進入蓄水箱；S3、無雜質污水和垃圾粉碎后污水進入蓄水箱后，蓄水液位控制器檢測蓄水箱液位高度，驅動低速攪拌組件；S4、污水在蓄水箱內被攪動防止淤積，外部泵體配合外部電控箱通過排污口，抽排污水；待蓄水箱液位下降，停止排水工作。
6.根據權利要求1所述的一種生活污水雜物智能粉碎處理方法，其特征在于，所述S21中，遇到硬物導致垃圾粉碎組件無法轉動，外部電控箱檢測電流異常，進行垃圾粉碎組件翻轉正轉循環。
發明內容
本發明目的是在于提供結構簡單，快速裝配搭建，防水防塵效果好的注塑連接件。
一種生活污水雜物智能粉碎裝置，包括裝置箱體、低速攪拌組件和垃圾粉碎組件；所述裝置箱體分為斜坡進料倉和蓄水箱；所述垃圾粉碎組件安裝在斜坡進料倉的下端，所述低俗攪拌組件伸入吊裝在蓄水箱的上壁；所述斜坡進料倉與蓄水箱之間通過垃圾粉碎組件連通；
所述斜坡進料倉的上端側壁開設進水管，所述進水管的下方設置有進水液位控制器；所述蓄水箱的下端內壁開設有排污口，所述蓄水箱靠近斜坡進料倉一側的內壁上設置有蓄水液位控制器；所述進水液位控制器、蓄水液位控制器、低速攪拌組件和垃圾粉碎組件均與外部電控箱連接；所述外部電控箱內遠程控制系統，與工作人員手持終端連接；
進一步的，所述斜坡進料倉的底部設置有導流板，所述導流板設置在垃圾粉碎組件下方；
進一步的，所述垃圾粉碎組件組件包括高速驅動電機、側濾斜板和破碎刀組；所述高速驅動電機固定在斜坡進料倉外部，其輸出端伸入斜坡進料倉連接并驅動破碎刀座；所述側濾斜板設置在破碎刀組兩側；
進一步的，所述低速攪拌組件包括攪拌驅動電機和攪拌槳；
一種生活污水雜物智能粉碎處理方法，其特征在于，應用于上述的處理裝置，包括如下步驟：
S1、污水由進水管進入斜坡進料倉內；
S2、通過斜坡進料倉內的進水液位控制器污水是否淤積；如無污水淤積，污水進入蓄水箱；
S21、污水淤積，液位升高觸發進水液位控制器，驅動垃圾粉碎組件，進行循環粉碎破碎工作；
S22、垃圾粉碎破水后，隨污水進入蓄水箱；
S3、無雜質污水和垃圾粉碎后污水進入蓄水箱后，蓄水液位控制器檢測蓄水箱液位高度，驅動低速攪拌組件；
S4、污水在蓄水箱內被攪動防止淤積，外部泵體配合外部電控箱通過排污口，抽排污水；待蓄水箱液位下降，停止排水工作；
進一步的，所述S21中，遇到硬物導致垃圾粉碎組件無法轉動，外部電控箱檢測電流異常，進行垃圾粉碎組件翻轉正轉循環。
本發明結構較為緊湊、占用空間小、制造成本不高，可為用戶節省大量的維護和維修排污泵費用；可實現全天24小時自動運行，無人值守，如運用到地鐵等底下項目中，一個維護人員可通過遠程終端軟件監控多條線路的污水粉碎和提升設備的運行情況，大大降低了人工成本；同時也解決了一些地下場所洗漱間比化糞池低或者比污水管網更低無法排污水的問題，更適合于公共場所，污水中雜物不可控，對水泵傷害較大的場景。
（發明人：陳方;楊超;朱鳴蘇）
