公布日：2022.12.23
申請日：2022.10.20
分類號：C02F9/10(2006.01)I;C02F5/06(2006.01)I;C01D7/22(2006.01)I;C02F1/44(2006.01)N;C02F1/72(2006.01)N;C02F1/28(2006.01)N;
C02F1/58(2006.01)N;C02F1/60(2006.01)N;C02F1/42(2006.01)N;C02F1/04(2006.01)N;C02F101/10(2006.01)N;C02F101/14(2006.01)N;
C02F101/34(2006.01)N;C02F101/32(2006.01)N
摘要
本發明涉及一種針對高含鹽廢水的鹽轉化零排系統，系統包括用于對高含鹽廢水進行前序處理的前處理模塊，NF分離模塊將前處理模塊處理后的高含鹽廢水進行溶質分離以獲得高純度的氯化鈉和硫酸鈉，鹽轉化模塊可將氯化鈉和硫酸鈉分別轉化為碳酸氫鈉和銨鹽；前處理模塊、NF分離模塊、鹽轉化模塊的綜合聯用能夠消除高含鹽廢水中非目標鹽類物質、有機污染物及其它雜質對產品質量和工藝效能的影響，獲得符合市場需求的高價值產品；固液回收處理模塊能夠?qū)F分離模塊的處理母液進行部分回收利用并將剩余廢料進行焚燒處理，實現處理過程中的廢水廢渣零排。
權利要求書

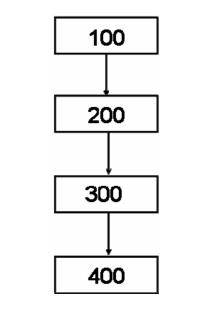

1.一種針對高含鹽廢水的鹽轉化零排系統，所述系統包括前處理模塊(100)、NF分離模塊(200)和鹽轉化模塊(300)，其中，所述前處理模塊(100)用于對所述高含鹽廢水進行前序處理，所述前序處理至少包括調節均和處理、除硬處理、有機物氧化處理、活性吸附處理、膜處理和除氟硅處理中的一項或多項；所述前處理模塊(100)通過有機結合的所述前序處理來去除所述高含鹽廢水中的非目標物質，其中，所述有機結合的所述前序處理是通過所述調節均和處理、所述除硬處理、所述有機物氧化處理、所述活性吸附處理、所述膜處理和所述除氟硅處理中的若干項以優選級數和優選順序進行組合的方式來實現的，所述非目標物質至少包括所述高含鹽廢水中除氯化鈉、硫酸鈉以外的其它組分；在所述高含鹽廢水中的所述非目標物質被所述前處理模塊(100)清除后，所述高含鹽廢水進入所述NF分離模塊(200)進行溶質分離，分離產物在提取后分別進入所述鹽轉化模塊(300)進行鹽的轉化以獲得碳酸氫鈉和銨鹽產品。
2.根據權利要求1所述的系統，其特征在于，所述NF分離模塊(200)用于將所述前處理模塊(100)處理后的所述高含鹽廢水進行溶質分離，在工作壓力驅動下，所述NF分離模塊(200)基于NF膜的設定尺寸將氯化鈉和硫酸鈉分離，使得所述NF分離模塊(200)輸出主要包含氯化鈉的NF鹽側出水和NF硝側濃水，對NF鹽側出水和NF硝側濃水進行處理以獲得硫酸鈉和氯化鈉。
3.根據權利要求1或2所述的系統，其特征在于，所述鹽轉化模塊(300)包括用于將氯化鈉和硫酸鈉分別轉化為碳酸氫鈉和銨鹽的復分解單元(301)，在所述復分解單元(301)通入二氧化碳和氨水的情況下，所述復分解單元(301)基于碳酸氫根和銨根的同離子效應發生復分解反應，使得溶液中產生的碳酸氫鈉和銨鹽能夠基于不同條件下的多項結晶溶解平衡關系被分別提取出來。
4.根據前述權利要求1至3之一所述的系統，其特征在于，所述前處理模塊(100)包括用于對所述高含鹽廢水進行調控的調節均和池(101)，所述調節均和池(101)設置有渦旋裝置和調控裝置，所述渦旋裝置通過在所述調節均和池(101)產生渦旋的方式維持所述調節均和池(101)內各處的所述高含鹽廢水物化參數與各項平均值之間的最大差值保持在設定范圍，所述調控裝置控制的物化參數包括溫度、總?cè)芙夤腆w物。
5.根據前述權利要求1至4之一所述的系統，其特征在于，所述前處理模塊(100)包括用于對所述高含鹽廢水中不同組分進行分離處理的膜處理單元，所述膜處理單元包括超濾單元(104)和高壓反滲透單元(108)，其中，在施加壓力的情況下，所述超濾單元(104)基于預設的膜尺寸允許溶劑和小分子溶質通過以過濾其中的大分子物質；所述高壓反滲透單元(108)基于施加在高濃度側的壓力和預設的膜尺寸允許溶劑從高濃度側向低濃度側轉移以實現溶劑的提取和高濃度側的濃縮富集。
6.根據前述權利要求1至5之一所述的系統，其特征在于，所述前處理模塊(100)包括用于去除所述高含鹽廢水中硬水離子的除硬單元，所述除硬單元由第一除硬單元(102)和第二除硬單元(109)組成，其中，所述第一除硬單元(102)基于加藥單元(103)導入的除硬劑對所述高含鹽廢水進行化學沉淀除硬，所述第二除硬單元(109)基于陽離子交換樹脂進一步去除化學沉淀法未能去除的硬水離子；所述前處理模塊(100)包括用于對所述高含鹽廢水中有機物進行氧化處理的氧化單元，所述氧化單元包括第一氧化單元(105)和第二氧化單元(110)，其中，所述第一氧化單元(105)基于加藥單元(103)投入的氧化劑對所述高含鹽廢水中的有機物進行氧化分解處理，所述第二氧化單元(110)基于加藥單元(103)投入的氧化劑和催化劑對其中的有機物進行催化氧化處理；所述前處理模塊(100)包括用于對所述高含鹽廢水中雜質進行吸附處理的吸附單元，所述吸附單元包括第一吸附單元(106)和第二吸附單元(111)。
7.根據權利要求2所述的系統，其特征在于，經所述前處理模塊(100)處理后的所述高含鹽廢水排入NF單元(201)，所述NF單元(201)工作壓力設定為5-30bar，膜尺寸設置為1-2nm，在工作壓力驅動下，所述NF單元(201)基于膜尺寸將所述高含鹽廢水中的SO42+和Cl-分離，使得Cl-、大部水分子和部分Na+離子透過NF膜而形成主要包含氯化鈉的NF鹽側出水，而NF膜施壓側的SO42+和部分Na+留下而形成主要包含硫酸鈉的NF硝側濃水。
8.根據權利要求2或7所述的系統，其特征在于，所述NF分離模塊(200)包括鹽側膜濃縮單元(204)和硝料液蒸發單元(202)，其中，所述鹽側膜濃縮單元(204)在反滲透膜的作用下將所述NF鹽側出水制備為鹽側濃縮液，所述鹽側濃縮液排入鹽蒸發單元(205)以獲得氯化鈉晶體和混鹽母液，將氯化鈉晶體輸送至氯化鈉分離單元(206)進行細化并重新溶解以形成高純度的氯化鈉溶液；所述硝料液蒸發單元(202)基于蒸發結晶作用得到硫酸鈉晶體和混鹽母液，將硫酸鈉晶體輸送至硫酸鈉分離單元(203)進行細化并重新溶解以形成高純度的硫酸鈉溶液。
9.根據前述權利要求1至3之一所述的系統，其特征在于，所述系統還包括固液回收處理模塊(400)，所述固液回收處理模塊(400)將所述NF分離模塊(200)提取氯化鈉和硫酸鈉后的混鹽母液進行二次蒸發結晶，回收其中的氯化鈉和硫酸鈉，將包含危廢雜鹽的雜鹽母液進行干化、焚燒處理；所述固液回收處理模塊(400)還包括混鹽母液?jiǎn)卧?401)，將所述鹽蒸發單元(205)和所述硝料液蒸發單元(202)蒸發結晶后剩余的所述混鹽母液集中至所述混鹽母液?jiǎn)卧?401)，對所述混鹽母液進行蒸發結晶處理，使得其中的氯化鈉和硫酸鈉析出，過濾獲得氯化鈉硫酸鈉混鹽和雜鹽母液，將氯化鈉硫酸鈉混鹽輸送至混鹽回溶單元(403)以形成混鹽溶液并重新投入至所述NF單元(201)，與所述前處理模塊(100)處理后的高含鹽廢水混合以循環處理。
10.根據前述權利要求1至9之一所述的系統，其特征在于，蒸發結晶設備包括結晶器(501)，所述結晶器(501)從上至下被構造為混流區(502)、引流區(503)和沉降區(507)，所述結晶器(501)包括用以區分上述三個區域的外殼(512)，所述外殼(512)的底部(509)設有引流管(504)，其中，所述引流管(504)被構造為具備至少一個擴散區間(517)和一個渦流區間(518)的非直筒結構。
發明內容
針對現有技術所提出的至少一部分不足之處，本申請?zhí)峁┝艘环N針對高含鹽廢水的鹽轉化零排系統，系統包括前處理模塊、NF分離模塊和鹽轉化模塊，其中，前處理模塊用于對高含鹽廢水進行前序處理，前序處理至少包括調節均和處理、除硬處理、有機物氧化處理、活性吸附處理、膜處理和除氟硅處理中的一項或多項；前處理模塊通過有機結合的前序處理來去除高含鹽廢水中的非目標物質，其中，有機結合的前序處理是通過調節均和處理、除硬處理、有機物氧化處理、活性吸附處理、膜處理和除氟硅處理中的若干項以優選級數和優選順序進行組合的方式來實現的，非目標物質至少包括高含鹽廢水中除氯化鈉、硫酸鈉以外的其它組分，例如其它鹽類、有機物、膠體和雜質等。
在高含鹽廢水中的非目標物質被前處理模塊清除后，高含鹽廢水進入NF分離模塊進行溶質分離，分離產物在提取后分別進入鹽轉化模塊進行鹽的轉化以獲得碳酸氫鈉和銨鹽產品。
優選級數是指前序處理中的調節均和處理、除硬處理、有機物氧化處理、活性吸附處理、膜處理和除氟硅處理可根據工藝特點分別設定為二級處理模式或是更多級的處理模式，且同一處理方式的各級處理可分別針對非目標物質的不同范圍或不同種類；優選順序是指各處理方式的不同級以特定順序進行組合，使得優選級數和優選順序的有機結合能夠形成多層次、有交叉的前需處理。例如膜處理可包括第一級微濾、第二級超濾，第三級反滲透，使得膜處理的物質尺寸由大到��；除硬處理可包括第一級化學沉淀除硬和第二級離子交換樹脂除硬，第一級化學沉淀除硬可設置在第一級微濾和第二級超濾之間，第二級離子交換樹脂除硬可設置在第三級反滲透之后，使得各處理方式交叉進行以保證前序處理的效果。
優選地，NF分離模塊用于將前處理模塊處理后的高含鹽廢水進行溶質分離，在工作壓力驅動下，NF分離模塊基于NF膜的設定尺寸將氯化鈉和硫酸鈉分離，使得NF分離模塊輸出主要包含氯化鈉的NF鹽側出水和NF硝側濃水，對NF鹽側出水和NF硝側濃水進行處理以獲得硫酸鈉和氯化鈉。
優選地，鹽轉化模塊包括用于將氯化鈉和硫酸鈉分別轉化為碳酸氫鈉和銨鹽的復分解單元，在復分解單元通入二氧化碳和氨水的情況下，復分解單元基于碳酸氫根和銨根的同離子效應發生復分解反應，使得溶液中產生的碳酸氫鈉和銨鹽能夠基于不同條件下的多項結晶溶解平衡關系被分別提取出來。
針對現有技術沒有對高含鹽廢水中非目標鹽類物質、有機污染物及其它影響產品質量和工藝效能的雜質進行有效綜合處理的問題，本申請?zhí)岢龅那疤幚砟K能夠針對高含鹽廢水中的非目標鹽類、有機污染物和其它雜質進行有效去除，例如膠體等不溶雜質，Ca2+、Mg2+離子，Si、F類化合物以及苯酚、多環芳香烴等有機污染物。經前序處理后的高含鹽廢水僅保留主要包括SO42+、Cl-、Na+等離子的鹽類，為后續工藝對工業鹽的分離和提取提供有利的物理化學條件。前序處理中可以將多種處理模式進行有機組合以適應不同來源的高含鹽廢水，例如，針對煤化工高含鹽廢水，其中的有機物和雜質含量較高，且高含鹽廢水水質水量存在波動，則首先將高含鹽廢水進行調節均和處理以獲得復合工藝參數且保持穩定得初始高含鹽廢水，將膜尺寸較大的膜處理工藝設置在前以進行初步篩濾。
前序處理中，在各處理方法僅設置單級處理的情況下，系統無法基于差別層次的處理工藝對高含鹽廢水進行分段或分級處理，不利于達成良好的處理效果，且某項前序處理后，后續處理工藝會引入新的處理藥劑，導致處理效果大打折扣。因此，將調節均和處理、除硬處理、有機物氧化處理、活性吸附處理、膜處理和除氟硅處理中的若干項以優選級數和優選順序的方式進行組合，降低有機物和雜質對產品質量和工藝效能的影響，增加前處理模塊的處理能力和處理質量，例如除硬處理可以先后設置化學沉淀除硬和樹脂除硬以有效去除高含鹽廢水中的硬水離子。
NF分離模塊基于NF膜介于反滲透和超濾之間的壓力驅動高含鹽廢水中鹽質分離，NF膜基于膜的選擇性分離實現料液中不同組分的分離，該過程屬于物理過程，不需要發生相的變化或添加助劑。納濾膜(NF)的孔徑在1nm以上，一般1-2nm，由于孔徑大概在1nm左右，所以被稱為納濾膜。通常采用聚酰胺材質制成，過濾能力介于超濾和反滲透之間，能夠有效去除水中的有機物、色度、硬度以及去除部分的溶解性鹽等雜質。
經前處理模塊處理后的高含鹽廢水被NF分離模塊分離為NF硝側濃水和NF鹽側出水，其中，NF硝側濃水中主要包含硫酸鈉等鹽類，NF鹽側出水主要包括氯化鈉等鹽類，可通過蒸發結晶等方式實現工業鹽硫酸鈉和氯化鈉的分別提取。鹽轉化模塊用于將低價值工業鹽轉化為高價值工業鹽，將工業鹽硫酸鈉和氯化鈉分別投入鹽轉化模塊中，加入氨水并通入二氧化碳?xì)怏w反應獲得碳酸銨溶液，使得氯化鈉/硫酸鈉分別與碳酸銨基于復分解反應生成碳酸氫鈉和銨鹽等高價值的鹽類，進一步可以獲取碳酸鈉。
優選地，系統還包括固液回收處理模塊，固液回收處理模塊將NF分離模塊提取氯化鈉和硫酸鈉后的混鹽母液進行二次蒸發結晶，回收其中的氯化鈉和硫酸鈉，將包含危廢雜鹽的雜鹽母液進行干化、焚燒處理。固液回收處理模塊用于對流程中產生的部分蒸發余液和固體進行處理，工業鹽氯化鈉和硫酸鈉的蒸發結晶提取過程中，會產生蒸發余液，蒸發余液中包含少量的氯化鈉和硫酸鈉，以及其它雜鹽，其中的氯化鈉和硫酸鈉存在循環利用價值，將氯化鈉和硫酸鈉提取處理后的混鹽母液進行再次蒸發結晶以獲得主要包含氯化鈉和硫酸鈉的混鹽和包含其他雜鹽的雜鹽母液，并將混鹽回溶以循環處理，同時，對雜鹽母液進行干化處理得到雜鹽固體，將雜鹽固體投入負壓焚燒爐進行后續處理。
優選地，前處理模塊包括用于對高含鹽廢水進行調控的調節均和池，調節均和池設置有渦旋裝置和調控裝置，渦旋裝置通過在調節均和池產生渦旋的方式維持調節均和池內各處的高含鹽廢水物化參數與各項平均值之間的最大差值保持在設定范圍，調控裝置控制的物化參數可以包括溫度、總?cè)芙夤腆w物，從而能夠?qū)⑦M(jìn)入下一階段的高含鹽廢水的物化參數維持在與后續工藝處理相匹配的范圍內。
優選地，前處理模塊包括用于去除高含鹽廢水中硬水離子的除硬單元，除硬單元由第一除硬單元和第二除硬單元組成，其中，第一除硬單元基于加藥單元導入的除硬劑對高含鹽廢水進行化學沉淀除硬，第二除硬單元基于陽離子交換樹脂進一步去除化學沉淀法未能去除的硬水離子�；瘜W(xué)沉淀法和陽離子交換樹脂法的分段聯用可以有效去除高含鹽廢水中的硬水離子，且第一除硬單元適用于前期硬水離子含量較高的情況，可減少后續第二除硬單元的處理量，增加陽離子交換樹脂的使用周期。
優選地，前處理模塊包括用于對高含鹽廢水中不同組分進行分離處理的膜處理單元，膜處理單元包括超濾單元和高壓反滲透單元，其中，在施加壓力的情況下，超濾單元基于預設的膜尺寸允許溶劑和小分子溶質通過以過濾其中的大分子物質；高壓反滲透單元基于施加在高濃度側的壓力和預設的膜尺寸允許溶劑從高濃度側向低濃度側轉移，可實現溶劑的提取和高濃度側的濃縮富集。
超濾單元使用的超濾膜(UF)孔徑通常在1-100nm之間，分子截留量范圍在1000-500000之間，通常使用醋酸纖維素類、醋酸纖維素酯類、聚乙烯類、聚砜類及聚酰胺類等高分子材料制成，能夠過濾水中的膠體、蛋白質、微生物和大分子有機物等雜質；高壓反滲透單元使用的反滲透膜(RO)的孔徑在0.1nm-0.7nm之間，截留大于0.0001微米的物質，反滲透膜通常使用醋酸纖維素、聚酰胺或者使用兩種以上的材質制成的半透膜，能夠有效過濾原水中的溶解鹽類、膠體、微生物、有機物等雜質。關于膜處理的運行壓力：反滲透膜工作壓力比其他膜元件要高，通常在12-70bar之間；超濾膜的運行壓力為1-7bar；納濾膜的運行壓力為3.5-30bar；微濾膜的運行壓力為0.7-7bar。關于膜處理孔徑大�。悍礉B透膜的孔徑是這幾種膜元件中最小的，如按照孔徑大小進行排序則反滲透膜<納濾膜<超濾膜5-30bar，膜尺寸設置為1-2nm，在工作壓力驅動下，NF單元基于膜尺寸將高含鹽廢水中的SO42+和Cl-分離，使得Cl-、大部水分子和部分Na+離子透過NF膜而形成主要包含氯化鈉的NF鹽側出水，而NF膜施壓側的SO42+和部分Na+留下而形成主要包含硫酸鈉的NF硝側濃水。
優選地，NF分離模塊包括鹽側膜濃縮單元和硝料液蒸發單元，其中，鹽側膜濃縮單元在反滲透膜的作用下將NF鹽側出水制備為鹽側濃縮液，鹽側濃縮液排入鹽蒸發單元以獲得氯化鈉晶體和混鹽母液，將混鹽母液排入混鹽母液?jiǎn)卧�；將氯化鈉晶體輸送至氯化鈉分離單元進行細化并重新溶解以形成高純度的氯化鈉溶液；硝料液蒸發單元基于蒸發結晶作用得到硫酸鈉晶體和混鹽母液，將混鹽母液排入混鹽母液?jiǎn)卧�；將硫酸鈉晶體輸送至硫酸鈉分離單元進行細化并重新溶解以形成高純度的硫酸鈉溶液。
優選地，將NF分離模塊產生的高純度氯化鈉溶液和硫酸鈉溶液分別投入復分解單元，復分解單元可針對氯化鈉和碳酸鈉配置兩條并行處理通道；在復分解模塊中通入二氧化碳和氨水以形成碳酸氫銨溶液，氯化鈉/硫酸鈉分別與碳酸氫銨發生復分解反應形成碳酸氫鈉和氯化銨/硫酸銨，基于碳酸氫鈉溶解度和氯化銨/硫酸銨溶解度隨溫度變化的差異，使用至少兩級蒸發結晶過程分別提取氯化銨/硫酸銨和碳酸氫鈉成品。
優選地，固液回收處理模塊包括混鹽母液?jiǎn)卧�，將鹽蒸發單元和硝料液蒸發單元蒸發結晶后剩余的混鹽母液集中至混鹽母液?jiǎn)卧瑢?duì)混鹽母液進行蒸發結晶處理，使得其中的氯化鈉和硫酸鈉析出，過濾獲得氯化鈉硫酸鈉混鹽和雜鹽母液，將氯化鈉硫酸鈉混鹽輸送至混鹽回溶單元以形成混鹽溶液并重新投入至NF單元，與前處理模塊處理后的高含鹽廢水混合以循環處理。
優選地，將雜鹽母液排入雜鹽母液?jiǎn)卧�，在雜鹽母液干化單元中對雜鹽母液?jiǎn)卧械哪敢哼M(jìn)行分批次的干化處理，獲得雜鹽固體，在雜鹽破碎篩選單元中將雜鹽固體進行細化處理并將細化的雜鹽顆粒投入負壓焚燒爐中進行焚燒處理；將雜鹽焚燒后所形成爐灰輸送至急冷固渣單元進行后續的篩選或再利用。雜鹽可基于細化顆粒狀態增大比表面積，使得雜鹽中的物質被充分焚燒，徹底消除其中的危廢雜鹽。
優選地，蒸發結晶設備包括結晶器，結晶器從上至下被構造為混流區、引流區和沉降區，結晶器包括用以區分上述三個區域的外殼，外殼的底部設有引流管，其中，引流管被構造為具備至少一個擴散區間和一個渦流區間的非直筒結構。
設置有現有技術中的引流管，其結構較為單一簡單，通常為直筒結構，雖然能夠起到基礎的引流效果，但是并不能很好的實現輔助原料混合、晶體顆粒調控的效果。為此，有部分現有技術選擇在引流管中置入攪拌扇葉的結構，以形成攪拌渦流來加速晶體結晶，但是采用攪拌的方式往往會使得引流管中間的空間被占據，嚴重影響液體的流動，其次攪拌產生的渦流通常是切向環形渦流，難以改變液體的縱向流動速度，從而導致結晶效率較低。而本申請將引流管構造為擴散區間和非扇葉攪拌結構的渦流區間，使得在擴散區間中按照流動方向產生切向速度的液體能夠進入漩渦區間以產生漩渦的方式強化液體混合，加速結晶進程。
優選地，渦流區間被配置為含有至少一個逆反流道作為分支流道的直筒流道結構，若干逆反流道在直筒流道的軸向上錯位配置，使得若干逆反流道的入口設置在不同平面上。
優選地，逆反流道包括構成為直流流道的第一段落和構成為彎曲流道的第二段落，逆反流道可由異形間隔塊構成，異形間隔塊的呈彎曲形狀的至少部分外壁構成逆反流道的第一段落和第二段落，其中，異形間隔塊憑借至少一部分沿直筒流道向外蜿蜒的弧度面構成第二段落的側壁面之一。
由于逆反流道的特殊設計，第二段落流出的液體在直筒流道中形成了因液流對沖而產生的渦流，因此實現了液流的充分混合，從而使得晶體能夠快速析出。本方案去除了常規方案中利用攪拌扇葉的方案，在解放液流流動空間以提升軸向速度的同時，利用特殊的逆反流道設計，使得液流多處存在自然壓差，從而自動產生軸向方向上的液流對沖，從而使得液流混合效率大幅提升，非常有利于晶體的析出，同時通過配置多個逆反流道，能夠使得液流在順序流動的情況下實現多次速度變化、分離、混合、結晶，同時通過合理配置多個逆反流道之間的位差數值，能夠?qū)崿F(xiàn)對分離效果以及整體結構效能的控制或者預先設計。
（發明人：張建飛;元西方;李佳;王守趙）
