公布日：2022.10.04
申請日：2022.07.19
分類號：C02F9/08(2006.01)I
摘要

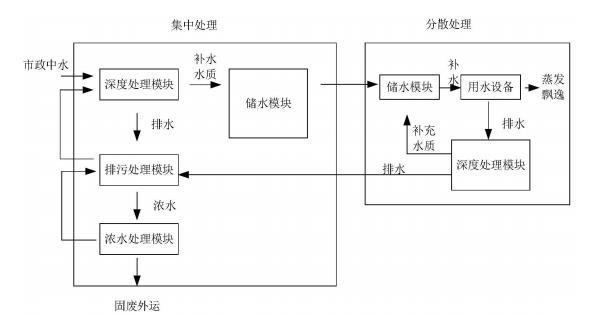

本發明公開了一種達標污水升級回用閉環處理工藝，市政中水或污水直接引入深度處理模塊，經過深度處理模塊處理完成后達到補水水質進入儲水模塊中；深度處理模塊反洗再生產生的廢水排污進入排污處理模塊，經由排污處理模塊處理后，水質達到市政污水水質，返回深度處理模塊繼續回用；排污處理模塊產生的濃水，經由濃水處理模塊進行干濕分離，水中的廢物雜質經壓榨分離形成固廢外排，液體部分返回至排污處理模塊形成閉環。效果：該技術主要是增加再生水資源的利用率，減少水資源的浪費，為用水企業節省用水費用；間接為企業節能減排。
權利要求書
1.一種達標污水升級回用閉環處理工藝，其特征在于，包括以下步驟：步驟S100、市政中水或污水直接引入深度處理模塊，經過深度處理模塊處理完成后達到補水水質進入儲水模塊中；步驟S200、深度處理模塊反洗再生產生的廢水排污進入排污處理模塊，經由排污處理模塊處理后，水質達到市政污水水質，返回深度處理模塊繼續回用；步驟S300、排污處理模塊產生的濃水，經由濃水處理模塊進行干濕分離，水中的廢物雜質經壓榨分離形成固廢外排，液體部分返回至排污處理模塊形成閉環。
2.根據權利要求1所述的一種達標污水升級回用閉環處理工藝，其特征在于，步驟S100中的所述深度處理模塊具體包括前端預處理設備、深度處理設備、紫外線消毒設備和加壓泵組，所述前端處理設備、所述深度處理設備、所述紫外線消毒設備以及所述加壓泵組依次連接，市政中水或污水直接引入所述前端處理設備，所述加壓泵組處理完成后達到補水水質進入儲水模塊中。
3.根據權利要求2所述的一種達標污水升級回用閉環處理工藝，其特征在于，步驟S100中的所述深度處理模塊具體還包括反洗或再生設備，所述反洗或再生設備與所述深度處理設備連接。
4.根據權利要求1所述的一種達標污水升級回用閉環處理工藝，其特征在于，步驟S200中的所述排污處理模塊具體包括調節水池、污水提升泵、電解化學絮凝設備、絮凝及分離設備、中間水池、多介質過濾裝置以及清水池；所述調節水池、所述污水提升泵、所述電解化學絮凝設備、所述絮凝及分離設備、所述中間水池、所述多介質過濾裝置以及所述清水池依次連接，所述電解化學絮凝設備和所述絮凝及分離設備排至所述濃水處理模塊。
5.根據權利要求4所述的一種達標污水升級回用閉環處理工藝，其特征在于，所述中間水池與所述多介質過濾裝置之間還設置有所述污水提升泵。
6.根據權利要求5所述的一種達標污水升級回用閉環處理工藝，其特征在于，還包括反洗泵，所述清水池通過所述反洗泵與所述多介質過濾裝置連接。
7.根據權利要求6所述的一種達標污水升級回用閉環處理工藝，其特征在于，還包括回用加壓泵組，所述清水池通過所述回用加壓泵組返回至所述深度處理模塊。
8.根據權利要求1所述的一種達標污水升級回用閉環處理工藝，其特征在于，集中處理的儲水模塊進入至分散處理的儲水模塊內，然后補水進入用水設備，用水設備排水進入至深度處理模塊。
9.根據權利要求8所述的一種達標污水升級回用閉環處理工藝，其特征在于，深度處理模塊補充水質后進入分散處理的儲水模塊中。
發明內容
為此，本發明提供一種達標污水升級回用閉環處理工藝，該技術主要是解決一些用水量較大且達標污水無法直接使用，自來水成本又太高的用水難題；該技術主要是增加再生水資源的利用率，減少水資源的浪費，為用水企業節省用水費用；間接為企業節能減排。
為了實現上述目的，本發明提供如下技術方案：
根據本發明的第一方面，一種達標污水升級回用閉環處理工藝，包括以下步驟：
步驟S100、市政中水或污水直接引入深度處理模塊，經過深度處理模塊處理完成后達到補水水質進入儲水模塊中；
步驟S200、深度處理模塊反洗再生產生的廢水排污進入排污處理模塊，經由排污處理模塊處理后，水質達到市政污水水質，返回深度處理模塊繼續回用；
步驟S300、排污處理模塊產生的濃水，經由濃水處理模塊進行干濕分離，水中的廢物雜質經壓榨分離形成固廢外排，液體部分返回至排污處理模塊形成閉環。
進一步地，步驟S100中的所述深度處理模塊具體包括前端預處理設備、深度處理設備、紫外線消毒設備和加壓泵組，所述前端處理設備、所述深度處理設備、所述紫外線消毒設備以及所述加壓泵組依次連接，市政中水或污水直接引入所述前端處理設備，所述加壓泵組處理完成后達到補水水質進入儲水模塊中。
進一步地，步驟S100中的所述深度處理模塊具體還包括反洗或再生設備，所述反洗或再生設備與所述深度處理設備連接。
進一步地，步驟S200中的所述排污處理模塊具體包括調節水池、污水提升泵、電解化學絮凝設備、絮凝及分離設備、中間水池、多介質過濾裝置以及清水池；所述調節水池、所述污水提升泵、所述電解化學絮凝設備、所述絮凝及分離設備、所述中間水池、所述多介質過濾裝置以及所述清水池依次連接，所述電解化學絮凝設備和所述絮凝及分離設備排至所述濃水處理模塊。
進一步地，所述中間水池與所述多介質過濾裝置之間還設置有所述污水提升泵。
進一步地，還包括反洗泵，所述清水池通過所述反洗泵與所述多介質過濾裝置連接。
進一步地，還包括回用加壓泵組，所述清水池通過所述回用加壓泵組返回至所述深度處理模塊。
進一步地，集中處理的儲水模塊進入至分散處理的儲水模塊內，然后補水進入用水設備，用水設備排水進入至深度處理模塊。
進一步地，深度處理模塊補充水質后進入分散處理的儲水模塊中。
本發明具有如下優點：
1、該技術形式實現了污水再生利用的空間范圍，擴展了污水再利用的領域。實現了污水零排放，達到污水全利用。為國家節省了大量的水資源，為用水企業節省了用水成本。
2、安裝快捷、占地面積小、靈活組裝、閉環處理、運營成本低、投資成本低、循環利用率高、零污染零排放等優點。
3、實現精準定位、靈活搭配、合理搭配組合、快速組建、便于調整等優勢。
4、整套形式設備采用環保材料制造全部可回收再利用。
（發明人：裴玉杰）
