公布日：2022.09.20
申請日：2022.06.17
分類號：E03F5/14(2006.01)I;E03F7/00(2006.01)I;B01D35/02(2006.01)I;B01D29/03(2006.01)I;B01D29/90(2006.01)I;B02C18/00(2006.01)I;
B02C18/14(2006.01)I;B02C18/24(2006.01)I
摘要
本發明公開了一種一體化可調式污水截流井，包括底板，所述底板上端面左側中部通過支撐塊固定連接有截流井主體，所述截流井主體上端左側中部連通有進水管，所述截流井主體右端中部連通有出水管，所述截流井主體左端中部通過第一轉軸轉動連接有連接板，所述連接板右側上端面前后兩側均通過連接桿固定連接有滑槽筒，所述滑槽筒內側滑動連接有轉動柱，所述轉動柱外部固定連接有刀片，所述底板上端面右側前后兩端均轉動連接有雙向螺紋桿。本發明涉及截流井技術領域。該一體化可調式污水截流井解決了現有的截流井不便對污水中的污泥進行過濾并粉碎、不便對污水的流量進行控制的問題。
權利要求書

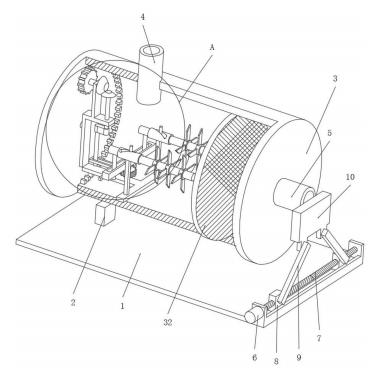

1.一種一體化可調式污水截流井，包括底板(1)，其特征在于：所述底板(1)上端面左側中部通過支撐塊(2)固定連接有截流井主體(3)，所述截流井主體(3)上端左側中部連通有進水管(4)，所述截流井主體(3)右端中部連通有出水管(5)，所述截流井主體(3)左端中部通過第一轉軸(11)轉動連接有連接板(12)，所述連接板(12)右側上端面前后兩側均通過連接桿(27)固定連接有滑槽筒(26)，所述滑槽筒(26)內側滑動連接有轉動柱(25)，所述轉動柱(25)外部固定連接有刀片(29)，所述底板(1)上端面右側前后兩端均轉動連接有雙向螺紋桿(7)。
2.根據權利要求1所述的一種一體化可調式污水截流井，其特征在于：所述截流井主體(3)左端面后側中部通過L型桿(30)固定連接有第二電機(31)，第二電機(31)輸出端固定連接有所述第一轉軸(11)。
3.根據權利要求2所述的一種一體化可調式污水截流井，其特征在于：所述第一轉軸(11)上端通過銷軸轉動連接有第一齒輪(13)和第一錐齒輪(14)，所述第一齒輪(13)通過齒塊(16)嚙合連接有所述截流井主體(3)，第一錐齒輪(14)通過第二錐齒輪(15)嚙合連接有第二轉軸(17)。
4.根據權利要求3所述的一種一體化可調式污水截流井，其特征在于：所述第二轉軸(17)下端面固定連接有轉動塊(18)，所述第二轉軸(17)下端轉動連接有所述連接板(12)，所述轉動塊(18)下端面左側固定連接有第三轉軸(19)，所述第三轉軸(19)下端滑動連接有滑槽齒條(20)。
5.根據權利要求4所述的一種一體化可調式污水截流井，其特征在于：所述滑槽齒條(20)滑動連接有限位桿(21)，所述限位桿(21)后端固定連接有所述連接板(12)，所述滑槽齒條(20)通過第二齒輪(22)嚙合連接有滑槽桿(23)。
6.根據權利要求5所述的一種一體化可調式污水截流井，其特征在于：所述滑槽桿(23)前后兩端均通過滑柱(24)滑動連接有所述轉動柱(25)，所述截流井主體(3)內腔壁右端固定連接有過濾網(32)。
7.根據權利要求1所述的一種一體化可調式污水截流井，其特征在于：所述雙向螺紋桿(7)螺紋連接有螺紋塊(8)，所述螺紋塊(8)右端面中部通過銷軸轉動連接有連桿(9)，所述連桿(9)上端通過銷軸轉動連接有擋板(10)，所述轉動柱(25)通過導向柱(28)滑動連接有所述滑槽筒(26)。
8.根據權利要求7所述的一種一體化可調式污水截流井，其特征在于：所述底板(1)右側前端面固定連接有第一電機(6)，所述第一電機(6)輸出端固定連接有所述雙向螺紋桿(7)。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種一體化可調式污水截流井，解決了現有的截流井不便對污水中的污泥進行過濾并粉碎、不便對污水的流量進行控制的問題。
(二)技術方案
為實現以上目的，本發明通過以下技術方案予以實現：一種一體化可調式污水截流井，包括底板，所述底板上端面左側中部通過支撐塊固定連接有截流井主體，所述截流井主體上端左側中部連通有進水管，所述截流井主體右端中部連通有出水管，所述截流井主體左端中部通過第一轉軸轉動連接有連接板，所述連接板右側上端面前后兩側均通過連接桿固定連接有滑槽筒，所述滑槽筒內側滑動連接有轉動柱，所述轉動柱外部固定連接有刀片，所述底板上端面右側前后兩端均轉動連接有雙向螺紋桿。
優選的，所述截流井主體左端面后側中部通過L型桿固定連接有第二電機，第二電機輸出端固定連接有所述第一轉軸。
優選的，所述第一轉軸上端通過銷軸轉動連接有第一齒輪和第一錐齒輪，所述第一齒輪通過齒塊嚙合連接有所述截流井主體，第一錐齒輪通過第二錐齒輪嚙合連接有第二轉軸。
優選的，所述第二轉軸下端面固定連接有轉動塊，所述第二轉軸下端轉動連接有所述連接板，所述轉動塊下端面左側固定連接有第三轉軸，所述第三轉軸下端滑動連接有滑槽齒條。
優選的，所述滑槽齒條滑動連接有限位桿，所述限位桿后端固定連接有所述連接板，所述滑槽齒條通過第二齒輪嚙合連接有滑槽桿。
優選的，所述滑槽桿前后兩端均通過滑柱滑動連接有所述轉動柱，所述截流井主體內腔壁右端固定連接有過濾網。
優選的，所述雙向螺紋桿螺紋連接有螺紋塊，所述螺紋塊右端面中部通過銷軸轉動連接有連桿，所述連桿上端通過銷軸轉動連接有擋板，所述轉動柱通過導向柱滑動連接有所述滑槽筒。
優選的，所述底板右側前端面固定連接有第一電機，所述第一電機輸出端固定連接有所述雙向螺紋桿。
有益效果
本發明提供了一種一體化可調式污水截流井。具備以下有益效果：
(1)、該一體化可調式污水截流井，通過污水經進水管進入截流井主體后，過濾網對污水中的污泥進行過濾，然后啟動第二電機，第二電機帶動連接板轉動，齒塊帶動第一齒輪轉動，第一錐齒輪帶動第二錐齒輪轉動，轉動塊和第三轉軸帶動滑槽齒條前后往復移動，使滑槽桿正反轉動，轉動柱左右移動的同時，也在轉動，使刀片公轉的同時也在自轉，對污水中的污泥進行粉碎，從而避免了污泥堵塞過濾網的情況，進而提高了污水的通過效率。
(2)、該一體化可調式污水截流井，通過啟動第一電機帶動雙向螺紋桿轉動，使連桿轉動，帶動擋板升降，調節出水管的開合大小，從而更便于對污水流量進行控制。
（發明人：竺宗飛;楊冬;陳玲）
