公布日：2022.10.25

申請日：2022.09.05

分類號：B01D29/03(2006.01)I;B01D29/64(2006.01)I;B01D29/94(2006.01)I;C02F1/00(2006.01)I

摘要

本發明公開了一種污水處理廠粗格柵除截污裝置，包括處理殼體，所述處理殼體兩側分別固接兩個集渣倉，所述處理殼體內部開設處理腔，兩個所述集渣倉均連通處理腔，所述處理腔及兩個集渣倉內垂直滑動連接格柵組件，所述格柵組件包括平板部及兩個斜面部。本發明在處理污水時，除渣組件不會接觸格柵組件，進而不會影響污水處理時的過濾效果，在處理完污水后，伸縮主桿內的傳動結構將格柵組件抬起，通過除渣組件進行除渣，推板將廢渣推入至集渣倉內，同時清潔鉤和清潔刷清潔格柵組件本身，避免廢渣堵塞格柵組件，之后在通過推料結構將廢渣排出，避免長時間清理造成廢渣堆積在格柵組件端部的情況，而且推料結構方便拆卸，便于清洗其推料絞龍?zhí)帯?/p>

權利要求書

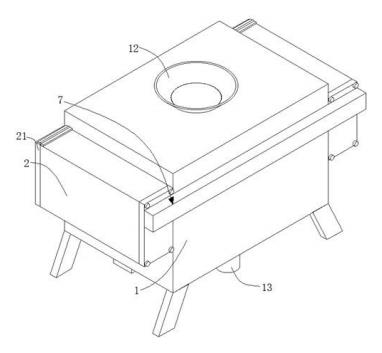

1.一種污水處理廠粗格柵除截污裝置，包括處理殼體（1），其特征在于：所述處理殼體（1）兩側分別固接兩個集渣倉（2），所述處理殼體（1）內部開設處理腔（11），兩個所述集渣倉（2）均連通處理腔（11），所述處理腔（11）及兩個集渣倉（2）內垂直滑動連接格柵組件（3），所述格柵組件（3）包括平板部（31）及兩個斜面部（32），兩個所述斜面部（32）分別固接在平板部（31）兩側，所述斜面部（32）遠離平板部（31）一端高度低于另一端高度，兩個所述斜面部（32）分別垂直滑動連接在兩個集渣倉（2）內，所述平板部（31）滑動連接在處理腔（11）內；所述處理腔（11）底面兩側分別垂直固接兩個伸縮主桿（6），兩個所述伸縮主桿（6）頂面分別滑動連接兩個伸縮從桿（61），兩個所述伸縮從桿（61）分別固接在平板部（31）兩側底面；所述處理腔（11）內頂面兩側分別水平固接兩個頂板（4），兩個所述頂板（4）底面分別開設兩個動力滑槽（41），兩個所述動力滑槽（41）內分別滑動連接兩個動力滑塊（42），兩個所述動力滑塊（42）底面固接除渣組件（5）；兩個所述集渣倉（2）及處理殼體（1）一側通過固定螺栓（23）固接推料結構（7），所述推料結構（7）包括通過固定螺栓（23）固接在兩個集渣倉（2）側壁的兩個固定板（71），所述固定板（71）一側轉動連接兩個推料絞龍（73），所述推料絞龍（73）位于集渣倉（2）內部上部。

2.根據權利要求1所述的一種污水處理廠粗格柵除截污裝置，其特征在于：所述處理殼體（1）底面固接傳動倉（64），所述傳動倉（64）內中部位置固接第二雙軸電機（65），兩個所述伸縮主桿（6）內分別垂直轉動連接兩個第二絲桿（62），所述伸縮從桿（61）底面固接第二螺紋套筒（63），兩個所述第二絲桿（62）分別嚙合連接兩個第二螺紋套筒（63），所述第二雙軸電機（65）兩轉軸端分別固接兩個第二主動錐齒輪（66），兩個所述第二絲桿（62）底端均位于傳動倉（64）內并分別固接兩個第二從動錐齒輪（67），所述第二主動錐齒輪（66）嚙合連接第二從動錐齒輪（67）。

3.根據權利要求1所述的一種污水處理廠粗格柵除截污裝置，其特征在于：所述平板部（31）包括多個橫條（311），多個所述橫條（311）下部分別交叉固接多個斜條（312），所述斜條（312）高度低于橫條（311），所述斜面部（32）包括板體（321），所述板體（321）上垂直開設多個柵孔（322）。

4.根據權利要求3所述的一種污水處理廠粗格柵除截污裝置，其特征在于：所述板體（321）端部水平固接抵接板（33），所述抵接板（33）端部轉動連接多個導輥（34），所述集渣倉（2）側壁垂直開設多個輥槽（24），所述導輥（34）位于輥槽（24）內，所述處理腔（11）與集渣倉（2）連通處位置側壁開設多個垂直槽（14），兩個所述板體（321）兩側分別固接多個導向滑塊（35），所述導向滑塊（35）滑動連接在垂直槽（14）內。

5.根據權利要求3所述的一種污水處理廠粗格柵除截污裝置，其特征在于：所述除渣組件（5）包括兩個推板（52）以及固接在兩個動力滑塊（42）底面的清潔板（51），所述清潔板（51）底面垂直固接多個清潔鉤（56），多個所述清潔鉤（56）位于多個橫條（311）之間同一垂直位置，所述清潔板（51）底面位于多個清潔鉤（56）之間位置固接多個清潔刷（57）。

6.根據權利要求5所述的一種污水處理廠粗格柵除截污裝置，其特征在于：所述推板（52）側壁固接多個滑柱（54），所述清潔板（51）側壁開設多個滑孔（53），多個所述滑柱（54）分別滑動插接在多個滑孔（53）內，所述滑柱（54）與滑孔（53）側壁固接彈簧（55）。

7.根據權利要求5所述的一種污水處理廠粗格柵除截污裝置，其特征在于：兩個所述動力滑槽（41）內分別轉動連接兩個第一絲桿（44），兩個所述動力滑塊（42）內分別固接兩個第一螺紋套筒（43），所述第一絲桿（44）嚙合連接第一螺紋套筒（43），所述處理殼體（1）側壁內部中心位置固接第一雙軸電機（47），兩個所述第一絲桿（44）端部位于處理殼體（1）側壁內部并分別固接兩個第一從動錐齒輪（46），所述第一雙軸電機（47）兩端分別固接兩個第一主動錐齒輪（45），所述第一主動錐齒輪（45）嚙合連接第一從動錐齒輪（46）。

8.根據權利要求1所述的一種污水處理廠粗格柵除截污裝置，其特征在于：兩個所述固定板（71）之間一側固接橫板（72），所述橫板（72）兩端內部分別轉動連接兩個蝸桿（77），多個所述推料絞龍（73）轉軸端部位于橫板（72）內并分別固接多個蝸輪（74），兩個所述蝸桿（77）嚙合連接多個蝸輪（74），所述橫板（72）內部中心位置固接第三雙軸電機（75），所述第三雙軸電機（75）轉軸端部與兩個蝸桿（77）之間分別固接兩個聯軸器（76）。

9.根據權利要求1所述的一種污水處理廠粗格柵除截污裝置，其特征在于：兩個所述集渣倉（2）遠離推料結構（7）一側分別轉動連接兩個密封轉門（21），所述集渣倉（2）遠離密封轉門（21）一側四角處開設多個螺紋孔（22），所述固定板（71）對應多個螺紋孔（22）位置分別水平開設多個螺紋通孔（78），所述螺紋孔（22）及螺紋通孔（78）內螺紋連接固定螺栓（23），所述處理殼體（1）頂面固接進水管（12）、底面固接排水管（13）。

發明內容

本發明的目的在于提供一種污水處理廠粗格柵除截污裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種污水處理廠粗格柵除截污裝置，包括處理殼體，所述處理殼體兩側分別固接兩個集渣倉，所述處理殼體內部開設處理腔，兩個所述集渣倉均連通處理腔，所述處理腔及兩個集渣倉內垂直滑動連接格柵組件，所述格柵組件包括平板部及兩個斜面部，兩個所述斜面部分別固接在平板部兩側，所述斜面部遠離平板部一端高度低于另一端高度，兩個所述斜面部分別垂直滑動連接在兩個集渣倉內，所述平板部滑動連接在處理腔內；所述處理腔底面兩側分別垂直固接兩個伸縮主桿，兩個所述伸縮主桿頂面分別滑動連接兩個伸縮從桿，兩個所述伸縮從桿分別固接在平板部兩側底面；所述處理腔內頂面兩側分別水平固接兩個頂板，兩個所述頂板底面分別開設兩個動力滑槽，兩個所述動力滑槽內分別滑動連接兩個動力滑塊，兩個所述動力滑塊底面固接除渣組件；兩個所述集渣倉及處理殼體一側通過固定螺栓固接推料結構，所述推料結構包括通過固定螺栓固接在兩個集渣倉側壁的兩個固定板，所述固定板一側轉動連接兩個推料絞龍，所述推料絞龍位于集渣倉內部上部。

優選的，所述處理殼體底面固接傳動倉，所述傳動倉內中部位置固接第二雙軸電機，兩個所述伸縮主桿內分別垂直轉動連接兩個第二絲桿，所述伸縮從桿底面固接第二螺紋套筒，兩個所述第二絲桿分別嚙合連接兩個第二螺紋套筒，所述第二雙軸電機兩轉軸端分別固接兩個第二主動錐齒輪，兩個所述第二絲桿底端均位于傳動倉內并分別固接兩個第二從動錐齒輪，所述第二主動錐齒輪嚙合連接第二從動錐齒輪。

優選的，所述平板部包括多個橫條，多個所述橫條下部分別交叉固接多個斜條，所述斜條高度低于橫條，所述斜面部包括板體，所述板體上垂直開設多個柵孔。

優選的，所述板體端部水平固接抵接板，所述抵接板端部轉動連接多個導輥，所述集渣倉側壁垂直開設多個輥槽，所述導輥位于輥槽內，所述處理腔與集渣倉連通處位置側壁開設多個垂直槽，兩個所述板體兩側分別固接多個導向滑塊，所述導向滑塊滑動連接在垂直槽內。

優選的，所述除渣組件包括兩個推板以及固接在兩個動力滑塊底面的清潔板，所述清潔板底面垂直固接多個清潔鉤，多個所述清潔鉤位于多個橫條之間同一垂直位置，所述清潔板底面位于多個清潔鉤之間位置固接多個清潔刷。

優選的，所述推板側壁固接多個滑柱，所述清潔板側壁開設多個滑孔，多個所述滑柱分別滑動插接在多個滑孔內，所述滑柱與滑孔側壁固接彈簧。

優選的，兩個所述動力滑槽內分別轉動連接兩個第一絲桿，兩個所述動力滑塊內分別固接兩個第一螺紋套筒，所述第一絲桿嚙合連接第一螺紋套筒，所述處理殼體側壁內部中心位置固接第一雙軸電機，兩個所述第一絲桿端部位于處理殼體側壁內部并分別固接兩個第一從動錐齒輪，所述第一雙軸電機兩端分別固接兩個第一主動錐齒輪，所述第一主動錐齒輪嚙合連接第一從動錐齒輪。

優選的，兩個所述固定板之間一側固接橫板，所述橫板兩端內部分別轉動連接兩個蝸桿，多個所述推料絞龍轉軸端部位于橫板內并分別固接多個蝸輪，兩個所述蝸桿嚙合連接多個蝸輪，所述橫板內部中心位置固接第三雙軸電機，所述第三雙軸電機轉軸端部與兩個蝸桿之間分別固接兩個聯軸器。

優選的，兩個所述集渣倉遠離推料結構一側分別轉動連接兩個密封轉門，所述集渣倉遠離密封轉門一側四角處開設多個螺紋孔，所述固定板對應多個螺紋孔位置分別水平開設多個螺紋通孔，所述螺紋孔及螺紋通孔內螺紋連接固定螺栓，所述處理殼體頂面固接進水管、底面固接排水管。

與現有技術相比，本發明的有益效果是：本發明在處理污水時，除渣組件不會接觸格柵組件，進而不會影響污水處理時的過濾效果，在處理完污水后，伸縮主桿內的傳動結構將格柵組件抬起，通過除渣組件進行除渣，推板將廢渣推入至集渣倉內，同時清潔鉤和清潔刷清潔格柵組件本身，避免廢渣堵塞格柵組件，之后在通過推料結構將廢渣排出，避免長時間清理造成廢渣堆積在格柵組件端部的情況，而且推料結構方便拆卸，便于清洗其推料絞龍?zhí)帯?/p>

（發明人：黃建鋒;李佐規;蘇啟濤;羅均）
