申請日2015.11.22

　　公開(公告)日2017.05.31

　　IPC分類號C02F9/04; C02F103/10

　　摘要

　　本發明公開了一種油井回注水處理裝置，包括進水管、油水分離池、抽風機、擋油板、錐形收集器、油液收集器、絮凝池、過濾網、氧化殺菌池、攪拌裝置、藥劑箱和出水管，所述進水管連接油水分離池，所述油水分離池頂端通過管道連接抽風機，所述油水分離池和抽風機之間設有錐形收集器，所述錐形收集器內設有豎直的擋油板，所述錐形收集器下端通過管道連接油液收集器，所述油水分離池下端通過管道連接絮凝池，所述絮凝池內上部設有橫截的過濾網，所述絮凝池頂端設有管道連接氧化殺菌池，所述氧化殺菌池內設有攪拌裝置，所述氧化殺菌池連接藥劑箱，所述氧化殺菌池連接出水管。本發明結構簡單，使用方便，凈化效果好，工作效率高。

　　權利要求書

　　1.一種油井回注水處理裝置，其特征在于：包括進水管、油水分離池、抽風機、擋油板、錐形收集器、油液收集器、絮凝池、過濾網、氧化殺菌池、攪拌裝置、藥劑箱和出水管，所述進水管連接油水分離池，所述油水分離池頂端通過管道連接抽風機，所述油水分離池和抽風機之間設有錐形收集器，所述錐形收集器內設有豎直的擋油板，所述錐形收集器下端通過管道連接油液收集器，所述油水分離池下端通過管道連接絮凝池，所述絮凝池內上部設有橫截的過濾網，所述絮凝池頂端設有管道連接氧化殺菌池，所述氧化殺菌池內設有攪拌裝置，所述氧化殺菌池連接藥劑箱，所述氧化殺菌池連接出水管。

　　2.如權利要求1所述的油井回注水處理裝置，其特征在于：所述絮凝池為兩個，兩個所述絮凝池串聯連接。

　　3.如權利要求2所述的油井回注水處理裝置，其特征在于：還包括排污管和閥門，所述排污管設于所述絮凝池下端，所述排污管上設有閥門。

　　4.如權利要求1至3中任一項所述的油井回注水處理裝置，其特征在于：還包括加壓泵，所述加壓泵設于所述出水管上。

　　說明書

　　一種油井回注水處理裝置

　　技術領域

　　本發明涉及油田開采技術領域，更具體地說，涉及一種油井回注水處理裝置。

　　背景技術

　　油田生產一般采用注水開采，注水是通過注入泵將水注入到油層內，保持油層壓力，提高采油速度和采收率的一種措施，一般將采出水處理合格后增壓注入地層，驅替出油層中的油氣水，這樣也做到了節能減排。對油田注入水除了要求水量穩定、取水方便、經濟合理外，其對水質要求也較高。尤其是對已使用后的注入水進行回收再利用，需要對水進一步的處理�，F(xiàn)有的回水處理裝置，結構較為復雜，而且處理工序較長，耗時耗力，不利于提高工作效率。

　　因此，由于現有技術中存在上述的技術缺陷，是本領域內技術人員亟待解決的技術問題。

　　發明內容

　　本發明的目的為提供一種油井回注水處理裝置，旨在解決現有技術中存在的回水處理工藝復雜，且工作效率低的問題。

　　為實現上述目的，本發明提供如下技術方案：

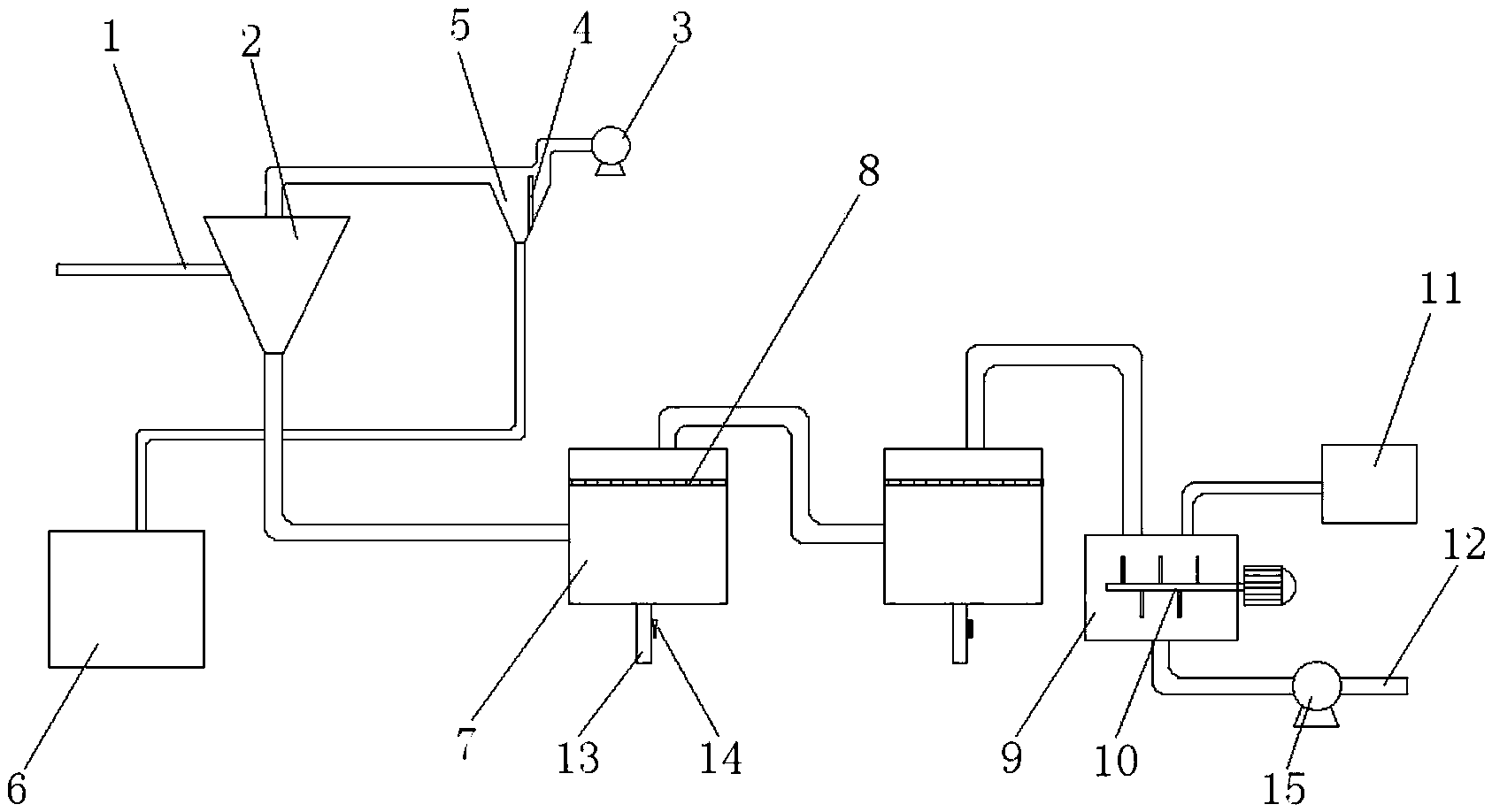

　　一種油井回注水處理裝置，包括進水管、油水分離池、抽風機、擋油板、錐形收集器、油液收集器、絮凝池、過濾網、氧化殺菌池、攪拌裝置、藥劑箱和出水管，所述進水管連接油水分離池，所述油水分離池頂端通過管道連接抽風機，所述油水分離池和抽風機之間設有錐形收集器，所述錐形收集器內設有豎直的擋油板，所述錐形收集器下端通過管道連接油液收集器，所述油水分離池下端通過管道連接絮凝池，所述絮凝池內上部設有橫截的過濾網，所述絮凝池頂端設有管道連接氧化殺菌池，所述氧化殺菌池內設有攪拌裝置，所述氧化殺菌池連接藥劑箱，所述氧化殺菌池連接出水管。

　　優選的，所述絮凝池為兩個，兩個所述絮凝池串聯連接。

　　優選的，還包括排污管和閥門，所述排污管設于所述絮凝池下端，所述排污管上設有閥門。

　　優選的，還包括加壓泵，所述加壓泵設于所述出水管上。

　　本發明的有益之處在于：回水在經過處理裝置后，實現水質的改善，使其滿足使用的要求。本技術路線主要是通過進水管連接油水分離池，通過油水分離池上端連接的管道端部設置的抽風機，使其上端的油液被吸走，而在錐形收集器上的豎直擋油板阻擋，被收集到油液收集器內，被分離油液的回水依次經過絮凝池和氧化殺菌池，從而使其得到凈化和殺菌，并通過加壓泵最終回水到油井內。本發明結構簡單，使用方便，凈化效果好，工作效率高。
