申請日2015.09.16
公開(公告)日2016.01.13
IPC分類號B65F1/14; B65F1/00
摘要
本實用新型提出一種新型可排污水移動式垃圾箱，排污水裝置包括過濾部件和排污水部件;排污水部件具有處于垃圾箱本體內的污水進水口，和處于垃圾箱本體外的污水出水口;過濾部件封擋在污水進水口上方。如此，本實用新型突破傳統移動式垃圾箱的構造形式，當經長久使用或下雨后，垃圾箱內會積累污水，打開排污水部件，垃圾箱本體內的污水會經過濾部件進行過濾后由污水進水口進入排污水部件，然后再由排污水部件的污水出水口排出，污水不會積累，垃圾箱更加輕便�？朔䝼鹘y(tǒng)移動式垃圾箱經常積累污水、不易排出、有異味且增加了負重、不利于垃圾的運輸和裝卸的缺陷。因而，本實用新型可高效便捷地將內部的污水排出，更加清潔輕便，實用性強。

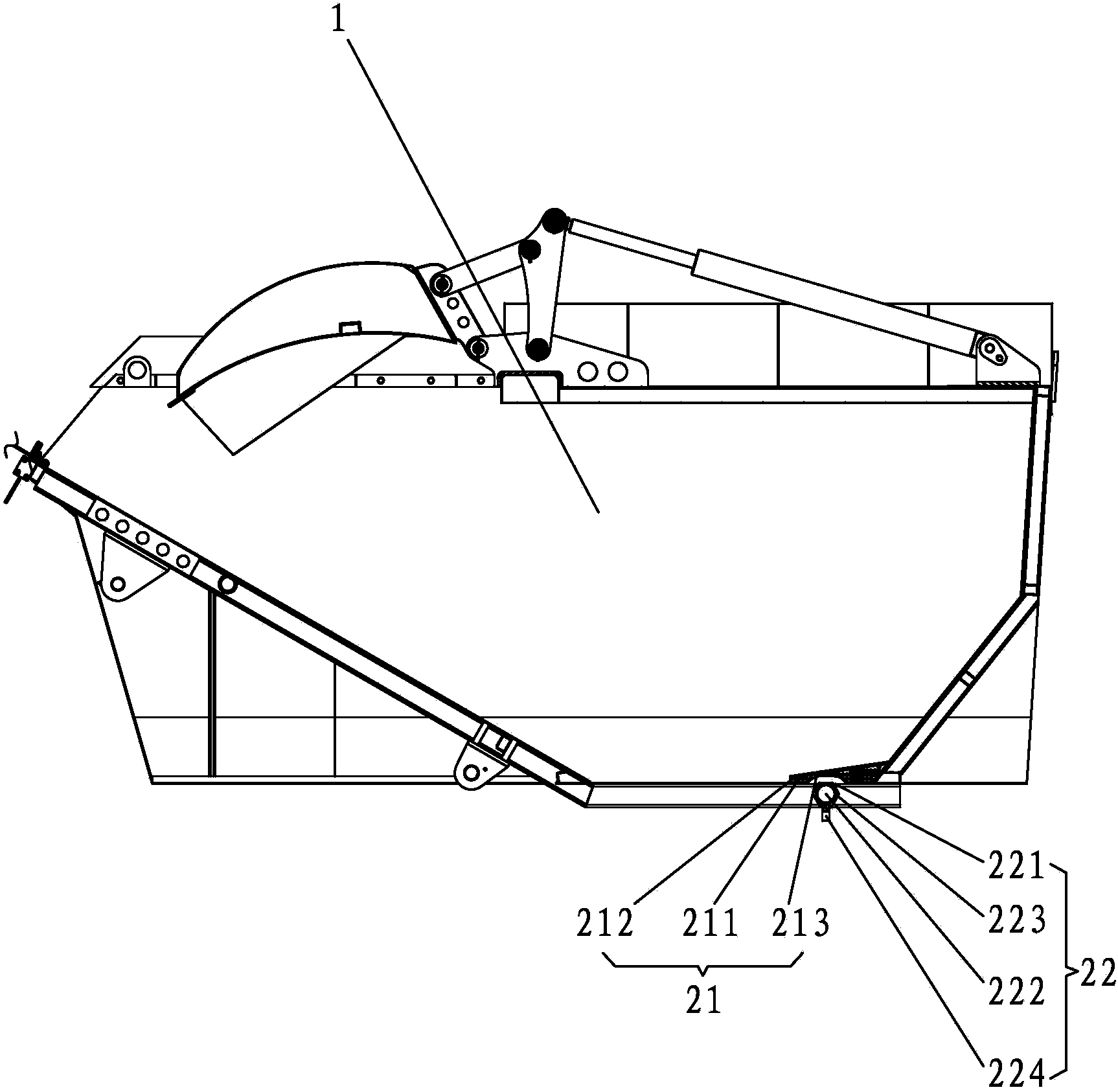

摘要附圖
權利要求書
1.一種新型可排污水移動式垃圾箱，包括垃圾箱本體;其特征在于：還包括設于所述垃圾箱本體底部的排污水裝置;所述排污水裝置包括設于所述垃圾箱本體內對污水進行過濾的過濾部件，和設于所述垃圾箱本體外進行排污的排污水部件;所述排污水部件具有處于所述垃圾箱本體內的污水進水口，和處于所述垃圾箱本體外的污水出水口;所述過濾部件封擋在所述污水進水口上方。
2.根據權利要求1所述的一種新型可排污水移動式垃圾箱，其特征在于：上述污水進水口設于上述垃圾箱本體內的最低處。
3.根據權利要求1所述的一種新型可排污水移動式垃圾箱，其特征在于：上述過濾部件為過濾網罩，罩設在上述污水進水口上方。
4.根據權利要求3所述的一種新型可排污水移動式垃圾箱，其特征在于：上述過濾網罩包括上壁和側壁，所述上壁和側壁上均形成有過濾網孔。
5.根據權利要求4所述的一種新型可排污水移動式垃圾箱，其特征在于：上述污水進水口設于上述垃圾箱本體內的角落處，上述過濾網罩與所述垃圾箱本體的內側壁密閉連接，共同構成完整的罩體結構。
6.根據權利要求1-5中任一項所述的一種新型可排污水移動式垃圾箱，其特征在于：上述排污水部件包括排污管道和設于排污管道上的閥門。
7.根據權利要求6所述的一種新型可排污水移動式垃圾箱，其特征在于：上述排污管道包括上下延伸并與上述垃圾箱本體內部連通的第一管道，和與第一管道連通并沿水平方向朝所述垃圾箱本體的側面延伸的第二管道;上述污水進水口形成于所述第一管道的上端，上述污水出水口形成于所述第二管道的外端。
說明書
一種新型可排污水移動式垃圾箱
技術領域
本實用新型涉及移動式垃圾箱、垃圾車領域，具體涉及一種新型可排污水移動式垃圾箱。
背景技術
移動式垃圾箱或垃圾車的結構已為公知，其大致結構如中國發明專利CN201210154541.0公開一種垃圾車，該垃圾車包括車架、位于該車架上方的垃圾箱和舉升機構，所述垃圾箱通過所述舉升機構在初始位置和工作位置之間移動，在所述初始位置，所述垃圾箱的底部向前下方傾斜。在所述工作位置，所述垃圾箱的底部向后下方傾斜。所述垃圾箱包括位于該垃圾箱底部的底板，在所述初始位置，該底板以第一角度前下方傾斜，在所述工作位置，該底板以第二角度后下方傾斜。所述舉升機構包括剪式升降機構和驅動該剪式升降機構運動的舉升油缸，所述剪式升降機構設置在所述車架上。所述剪式升降機構包括通過第一鉸接點相互鉸接的第九桿和第十桿，所述車架上設置有第一滑槽，所述垃圾箱設置有第二滑槽和第三支座，所述第九桿的后端通過第二鉸接點鉸接在所述車架上，所述第九桿的前端在第三鉸接點處與第一滑塊鉸接，所述第一滑塊可滑動地容納在所述第二滑槽內，所述第十桿的后端通過第四鉸接點鉸接在所述第三支座上，所述第十桿的前端在第五鉸接點處與第二滑塊鉸接，所述第二滑塊可滑動地容納在所述第一滑槽內。所述第二滑槽形成在所述垃圾箱的底部，所述第三支座從所述垃圾箱的底部向下凸出。所述第一鉸接點分別位于所述第九桿的中點和所述第十桿的中點的后方，并且所述舉升油缸通過所述第一鉸接點驅動所述剪式升降機構。所述第二滑槽平行于所述垃圾箱的底部，所述第一滑槽相對于所述車架向前下方傾斜。在所述初始位置，所述第九桿的前端位于所述第二滑槽的前端，所述第十桿的前端位于所述第一滑槽的前端。在所述工作位置，所述第九桿的前端位于所述第二滑槽的后端，所述第十桿的前端位于所述第一滑槽的后端。這種垃圾車和市場上現有的移動式垃圾箱類似，在實際使用過程中，會由于長時間使用而積累垃圾液體，或積累雨水，造成垃圾箱內積累污水，不易排出，有異味且增加了負重，不利于垃圾的運輸和裝卸，給人們?cè)斐芍T多麻煩，實用性有待提高。
鑒于此，本案發明人對上述問題進行深入研究，遂有本案產生。
實用新型內容
本實用新型的目的在于提供一種可高效便捷地將內部的污水排出，更加清潔輕便，實用性強的新型可排污水移動式垃圾箱。
為了達到上述目的，本實用新型采用這樣的技術方案：
一種新型可排污水移動式垃圾箱，包括垃圾箱本體;還包括設于所述垃圾箱本體底部的排污水裝置;所述排污水裝置包括設于所述垃圾箱本體內對污水進行過濾的過濾部件，和設于所述垃圾箱本體外進行排污的排污水部件;所述排污水部件具有處于所述垃圾箱本體內的污水進水口，和處于所述垃圾箱本體外的污水出水口;所述過濾部件封擋在所述污水進水口上方。
上述污水進水口設于上述垃圾箱本體內的最低處。
上述過濾部件為過濾網罩，罩設在上述污水進水口上方。
上述過濾網罩包括上壁和側壁，所述上壁和側壁上均形成有過濾網孔。
上述污水進水口設于上述垃圾箱本體內的角落處，上述過濾網罩與所述垃圾箱本體的內側壁密閉連接，共同構成完整的罩體結構。
上述排污水部件包括排污管道和設于排污管道上的閥門。
上述排污管道包括上下延伸并與上述垃圾箱本體內部連通的第一管道，和與第一管道連通并沿水平方向朝所述垃圾箱本體的側面延伸的第二管道;上述污水進水口形成于所述第一管道的上端，上述污水出水口形成于所述第二管道的外端。
采用上述技術方案后，本實用新型的新型可排污水移動式垃圾箱，突破傳統移動式垃圾箱的構造形式，在實際使用過程中，當經長久使用或下雨后，垃圾箱內會積累污水，打開排污水部件，垃圾箱本體內的污水會經過濾部件進行過濾后由污水進水口進入排污水部件，然后再由排污水部件的污水出水口排出，污水不會積累，垃圾箱更加輕便且過濾部件可防止固體垃圾從排污水部件排出�？朔䝼鹘y(tǒng)移動式垃圾箱經常積累污水、不易排出、有異味且增加了負重、不利于垃圾的運輸和裝卸的缺陷。與現有技術相比，本實用新型的新型可排污水移動式垃圾箱，其可高效便捷地將內部的污水排出，更加清潔輕便，實用性強。
