申請日2015.09.16
公開(公告)日2015.12.23
IPC分類號C02F9/14
摘要
本發明涉及污水處理技術領域，公開了一種適于處理高濃度有機廢水的系統，包括依次相連的進料斗(1)、勻漿池(2)、沼氣池(3)、上流式厭氧污泥床反應器(4)、循環式活性污泥生物反應器(5)、微電解反應器(10)、折流曝氣生物濾池(6)和臭氧消毒池(7)，沼氣池連接有污泥濃縮池(8);沼氣凈貯供氣系統依次包括氣水分離器(91)、沼氣脫硫裝置(92)、第一阻火器(931)、貯氣柜(94)，氣水分離器(91)還連接沼氣增壓裝置(95)、第二阻火器(932)、余熱回收裝置(96)。本發明工藝簡單，反應過程濃度梯度大，不易發生污泥膨脹;抗負荷沖擊能力強，處理效果好;通過調整運行周期以及控制各工序時間的長短，同時BBAF脫氮、除磷效果明顯。

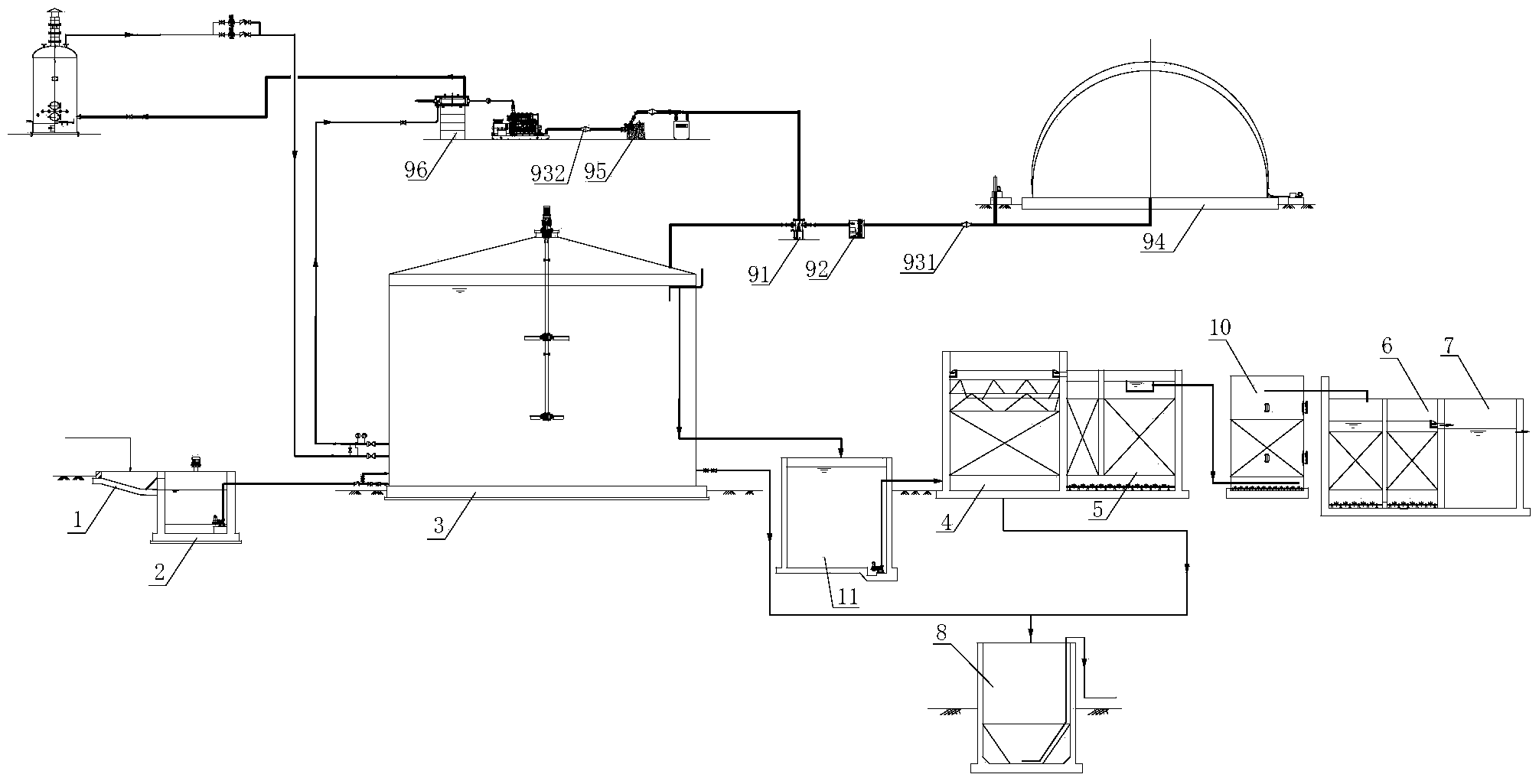

摘要附圖
權利要求書
1.適于處理高濃度有機廢水的系統，其特征在于：包括依次相連的進料斗(1)、 勻漿池(2)、沼氣池(3)、上流式厭氧污泥床反應器(4)、循環式活性污泥生 物反應器(5)、微電解反應器(10)、折流曝氣生物濾池(6)和臭氧消毒池(7)， 沼氣池連接有污泥濃縮池(8);沼氣池(3)還連接有沼氣凈貯供氣系統，沼氣 凈貯供氣系統依次包括氣水分離器(91)、沼氣脫硫裝置(92)、第一阻火器(931)、 貯氣柜(94)，氣水分離器(91)還連接沼氣增壓裝置(95)、第二阻火器(932)、 余熱回收裝置(96)。
2.根據權利要求1所述的適于處理高濃度有機廢水的系統，其特征在于：折流 曝氣生物濾池(6)包括兩級曝氣生物濾池(61)和過水孔(62)，兩級曝氣生 物濾池(61)通過下側的過水孔(62)連通;兩級曝氣生物濾池(61)均設有 填料層和第一曝氣管(63)，填料層從上到下依次第一填料層(64)和第二填料 層(65)，第一填料層(64)固定有微生物和/或生物酶。
3.根據權利要求2所述的適于處理高濃度有機廢水的系統，其特征在于：兩級 曝氣生物濾池(61)為第一級曝氣生物濾池(611)和第二級曝氣生物濾池(612)， 第一級曝氣生物濾池(611)上側設有進水管(66)，第二級曝氣生物濾池(612) 上側設有出水管(67)。
4.根據權利要求2所述的適于處理高濃度有機廢水的系統，其特征在于：第一 填料層(64)為固定有微生物和/或生物酶的聚氨酯生物海綿填料，第二填料層 (65)為沸石和顆�；钚蕴�。
5.根據權利要求2所述的適于處理高濃度有機廢水的系統，其特征在于：還設 有羅茨風機，循環式活性污泥生物反應器(5)包括第二曝氣管，第一曝氣管(64) 和第二曝氣管連接同一個羅茨風機。
6.根據權利要求1所述的適于處理高濃度有機廢水的系統，其特征在于：上流 式厭氧污泥床反應器(4)設有三相分離器。
7.根據權利要求1所述的適于處理高濃度有機廢水的系統，其特征在于：沼氣 池(3)頂部設有回流噴淋系統和出水口，沼氣池(3)底部設有攪拌裝置和污 泥排放口，污泥排放口連接污泥濃縮池(8)。
8.根據權利要求1所述的適于處理高濃度有機廢水的系統，其特征在于：沼氣 池(3)和上流式厭氧污泥床反應器(4)之間設有調節池(11)。
9.適于處理高濃度有機廢水的方法，其特征在于：包括以下步驟，
A.厭氧消化處理：
有機廢水通過進料斗(1)進入勻漿池(2)，在勻漿池(2)的攪拌裝置攪 拌作用下調配均勻后，通入沼氣池(3);
有機廢水在沼氣池(3)內的攪拌裝置、回流噴淋系統的作用下，形成混合 狀態，厭氧消化過程中產生的沉渣通過污泥排放口排到污泥濃縮池(8)，沉渣 經過沉淀濃縮后經污泥泵抽走，剩余的有機廢水接著通入上流式厭氧污泥床反 應器(4);
有機廢水經過上流式厭氧污泥床反應器(4)中厭氧菌、兼氧菌和產甲烷菌 的共同作用下將剩余的有機廢水中的有機物分解成甲烷和二氧化碳，收集產生 的甲烷和二氧化碳;
B.循環活性污泥法處理：
有機廢水進入循環式活性污泥生物反應器(5)，經過以下階段進行降解： 曝氣階段，由曝氣裝置向循環式活性污泥生物反應器(5)內充氧，有機污染物 被微生物氧化分解，同時污水中的NH3-N通過微生物的硝化作用轉化為NO3-N; 沉淀階段，停止曝氣，微生物利用水中剩余的DO進行氧化分解，循環式活性 污泥生物反應器(5)逐漸由好氧狀態向缺氧狀態轉化，開始進行反硝化反應; 活性污泥逐漸沉到池底，上層水變清;
C.微電解反應：
有機廢水接著從微電解反應器(10)底部進入微電解反應器(10)，發生氧 化還原反應，將可溶的物質轉化成難溶或微溶物質，通過絮凝作用沉淀、除去， 將大分子物質分解為小分子物質;
D.折流曝氣生物濾池生化：
經過微電解反應后的有機廢水進入折流曝氣生物濾池(6)，通過生物氧化 降解作用對有機廢水進行凈化，進一步除去COD、SS、氨氮和磷;
E.臭氧消毒：
廢水經過折流曝氣生物濾池生化處理后，出水再經過臭氧消毒處理，得到 凈化后的養殖廢水。
說明書
適于處理高濃度有機廢水的系統及其方法
技術領域
本發明涉及污水處理技術領域，涉及了適于處理高濃度有機廢水的系統， 尤其涉及了適于處理高濃度有機廢水的方法。
背景技術
不同性質和來源的高濃度有機廢水，治理方法也不相同。通常根據高濃度 有機廢水的性質和來源可以分為三大類：第一類為不含有害物質且易于生物降 解的高濃度有機廢水，如食品工業廢水;第二類為含有有害物質且易于生物降 解的高濃度有機廢水，如部分化學工業和制藥業廢水;第三類為含有有害物質 且不易生物降解的高濃度有機廢水，如有機化學合成工業和農藥廢水。針對易 于生物降解的高濃度有機廢水，如微生物發酵啤酒生產廢水中含有幾千到幾萬 的COD，同時氨氮濃度也有幾百到幾千;養殖廢水氨氮、COD、P都很高;還 有一些化工制藥廢水中都有氨氮和COD同時都高的特點。這類廢水中的污染物 主要以固態、溶解態存在的碳水化合物形式存在，使廢水表現出很高的BOD5、 CODCr、SS和色度等，污染物可生物降解性好，此外廢水中含有大量的N、P 等營養物質。此外，現有處理高濃度有機廢水的方法還存在以下缺點：生物脫 氮需要把氨氮和有機氮氧化成硝酸鹽，再通過反硝化的過程去除，這樣的過程 適用于低濃度的氨氮且是處理低濃度氨氮的經濟工藝，但在處理高濃度氨氮時 池容會非常大，且造成了物資和能源的大量消耗。
發明內容
本發明針對現有技術的缺點，公開了一種適于處理高濃度有機廢水的系統， 還公開了適于處理高濃度有機廢水的方法。
為了解決上述技術問題，本發明通過下述技術方案得以解決：
適于處理高濃度有機廢水的系統，包括依次相連的進料斗、勻漿池、沼氣 池、上流式厭氧污泥床反應器、循環式活性污泥生物反應器、微電解反應器、 折流曝氣生物濾池和臭氧消毒池，沼氣池連接有污泥濃縮池;沼氣池還連接有 沼氣凈貯供氣系統，沼氣凈貯供氣系統依次包括氣水分離器、沼氣脫硫裝置、 第一阻火器、貯氣柜，氣水分離器還連接沼氣增壓裝置、第二阻火器、余熱回 收裝置。
循環式活性污泥生物反應器，通過周期循環活性污泥法(又稱為循環活性 污泥工藝或CASS工藝)降解污水，是在SBR的基礎上發展起來的，即在SBR 池內進水端增加了一個生物選擇器，實現了連續進水(沉淀期、排水期仍為連續 進水)，間歇排水。生物選擇器的主要目的是使系統選擇出絮凝性細菌，其容積 約占整個池子的10%。生物選擇器的工藝過程遵循活性污泥的基質積累——再 生理論，使活性污泥在選擇器中經歷一個高負荷的吸附階段(基質積累)，隨后在 主反應區經歷一個較低負荷的基質降解階段，以完成整個基質降解的全過程和 污泥再生。
沼氣凈貯供氣系統采用低壓脫硫和高壓脫水技術，可廣泛應用于沼氣、天 然氣的收集、貯存和應用，能實現可調恒壓供氣、容易控制、方便使用，用氣 效果穩定。
通過臭氧消毒池消毒后再將水排放，其能有效殺滅水中的大量微生物和細 菌，提升了廢水凈化強度。
微電解反應器底部設有進水口，上側設有出水口，微電解反應器采用底部 進水、上部出水方式，池子內部填充鐵和碳。微電解是利用鐵、炭具有微電池 反應、絮凝作用，對降低COD的含量和脫色效果明顯。
作為優選，折流曝氣生物濾池包括兩級曝氣生物濾池和過水孔，兩級曝氣 生物濾池通過下側的過水孔連通;兩級曝氣生物濾池均設有填料層和第一曝氣 管，填料層從上到下依次第一填料層和第二填料層，第一填料層固定有微生物 和/或生物酶。本發明在同一曝氣生物濾池內完成硝化和反硝化作用，實現了 COD、SS、NH3-N和TN的同步去除。兩級曝氣生物濾池還包括設在填料層上 側的攔截網、設在填料層下側的承托層;設在承托層下側的濾板，承托層和濾 板之間設有曝氣管。承托層和濾板之間設有曝氣管，采用穿孔管布?xì)�，通過裝 置均勻布?xì)猓鉀Q了偏流、填料不均、氣管容易堵塞的問題。攔截網上側為保 護層。還包括反沖洗系統，反沖洗系統包括曝氣管、反沖洗管、反沖洗集水槽、 反沖洗排水管，反沖洗管設在承托層中，第一級曝氣生物濾池和第二級曝氣生 物濾池的底部還通過反沖洗管連通，反沖洗集水槽設在第一級曝氣生物濾池的 上側，反沖洗排水管設在第二級曝氣生物濾池的上側。
作為優選，兩級曝氣生物濾池為第一級曝氣生物濾池和第二級曝氣生物濾 池，第一級曝氣生物濾池上側設有進水管，第二級曝氣生物濾池上側設有出水 管。
作為優選，第一填料層為固定有微生物和/或生物酶的聚氨酯生物海綿填料， 第二填料層為沸石和顆粒活性炭。本發明通過不同濾料的組合，強化了對多種 污染物同步去除效果，提高了系統抗沖擊負荷能力，大大降低了板結發生的可 能性。a.沸石具有選擇性吸附氨氮的特點，同時其表面也可形成生物膜(成為生 物沸石)而使氨氮的去除能力得到提高。沸石和顆粒活性炭結合，延長了沸石的 工作周期，使顆�；钚蕴可系纳锷L良好，當未有長期高濃度氨氮沖擊時可 保證沸石的長期運行而無需再生，經濟可靠。b.聚氨酯生物海綿填料中固定有微 生物和/或生物酶，放在上側的填料層中(即第一填料層)，以進一步去除SS和 其他污染物。固定微生物和/或生物酶后，聚氨酯生物海綿填料載體密度接近于 水的密度，具有較大的比表面積、掛膜容易，因而生物負載量大，比現有的污 水凈化方法高出5倍以上;而且生物膜(即微生物和/或生物酶)更新比較快， 因而微生物(即微生物和/或生物酶)具有較高的活性，大大提高了處理效率和 污水處理效果。c.由于多介質填料的組合，使濾料層呈現出半固定半流動的狀態， 流動載體不斷與氣泡進行接觸并不斷切割，因而其充氧效率高，有利于加快有 機物的氧化速度。
作為優選，還設有羅茨風機，循環式活性污泥生物反應器包括第二曝氣管， 第一曝氣管和第二曝氣管連接同一個羅茨風機。
作為優選，上流式厭氧污泥床反應器設有三相分離器。上流式厭氧污泥床 反應器設有三相分離器，底部進水、上部出水，廢水中有機物與厭氧微生物充 分接觸，有利于有機物的分解，有機廢水進入循環式活性污泥生物反應器繼續 有機物的降解。
作為優選，沼氣池頂部設有回流噴淋系統和出水口，沼氣池底部設有攪拌 裝置和污泥排放口，污泥排放口連接污泥濃縮池。沼氣池底部設有攪拌裝置， 使高濃度的有機廢水在厭氧發酵系統前槽形成完全混合的狀態，以達到較好的 去除效果。沼氣池頂部設有回流噴淋系統，以達到內循環攪拌及防止浮渣結殼。 沼氣池頂部設有出水口，底部設有污泥排放口，厭氧消化過程中產生的沉渣通 過污泥排放口排到污泥濃縮池，沉淀濃縮后經污泥泵抽走。
作為優選，沼氣池和上流式厭氧污泥床反應器之間設有調節池。
適于處理高濃度有機廢水的方法，包括以下步驟，
A.厭氧消化處理：
有機廢水通過進料斗進入勻漿池，在勻漿池的攪拌裝置攪拌作用下調配均 勻后，通入沼氣池;
有機廢水在沼氣池內的攪拌裝置、回流噴淋系統的作用下，形成混合狀態， 厭氧消化過程中產生的沉渣通過污泥排放口排到污泥濃縮池，沉渣經過沉淀濃 縮后經污泥泵抽走，剩余的有機廢水接著通入上流式厭氧污泥床反應器;攪拌 裝置使高濃度的有機廢水在前槽形成完全混合的狀態，以達到較好的去除效果。 回流噴淋系統，以達到內循環攪拌及防止浮渣結殼。
有機廢水經過上流式厭氧污泥床反應器中厭氧菌、兼氧菌和產甲烷菌的共 同作用下將剩余的有機廢水中的有機物分解成甲烷和二氧化碳，收集產生的甲 烷和二氧化碳;上流式厭氧污泥床反應器為中負荷區，采用UASB反應器。上 流式厭氧污泥床反應器設有三相分離器，底部進水、上部出水，廢水經過厭氧 池中厭氧菌、兼氧菌的吸附、發酵、產甲烷共同作用下將有機物分解成甲烷和 二氧化碳(沼氣主要成分)，通過厭氧處理提高廢水的B/C值，改善廢水的可生 化性，產生的甲烷和二氧化碳通過氣體收集裝置收集得沼氣。
B.循環活性污泥法處理：
有機廢水進入循環式活性污泥生物反應器，經過以下階段進行降解：曝氣 階段，由曝氣裝置向循環式活性污泥生物反應器內充氧，有機污染物被微生物 氧化分解，同時污水中的NH3-N通過微生物的硝化作用轉化為NO3-N;沉淀階 段，停止曝氣，微生物利用水中剩余的DO進行氧化分解，循環式活性污泥生 物反應器逐漸由好氧狀態向缺氧狀態轉化，開始進行反硝化反應;活性污泥逐 漸沉到池底，上層水變清;有機廢水進入循環式活性污泥生物反應器繼續有機 物的降解，循環式活性污泥生物反應器利用活性污泥的生物凝聚、吸附和氧化 作用，以分解去除廢水中的有機污染物。
C.微電解反應：
有機廢水接著從微電解反應器底部進入微電解反應器，發生氧化還原反應， 將可溶的物質轉化成難溶或微溶物質，通過絮凝作用沉淀、除去，將大分子物 質分解為小分子物質;微電解反應器采用底部進水上部出水方式，池子內部填 充鐵和碳。微電解技術是利用鐵、炭具有微電池反應、絮凝作用。微電解反應 器中反應產物具有很高的化學活性，在陽極，產生的新生態Fe2+;在陰極，產 生的活性[H]，利用兩極產生的電位差，廢水中許多污染物組份發生氧化還原反 應，使可溶的物質轉化成難溶或微溶物質，通過絮凝作用沉淀除去;使大分子 物質分解為小分子物質;使某些難生化降解的物質轉變成容易處理的物質，提 高廢水的可生化性的同時色度也得到降低。
D.折流曝氣生物濾池生化：
經過微電解反應后的有機廢水進入折流曝氣生物濾池，通過生物氧化降解 作用對有機廢水進行凈化，進一步除去COD、SS、氨氮和磷;折流曝氣生物濾 池(BBAF)充分借鑒了下向流曝氣生物濾池法、上向流曝氣生物濾池法、SBR 法、AB法、接觸氧化法、生物膜法、人工快濾法、沉降分離法、給水快濾法等 10者的設計手法，集曝氣、快速過濾、懸浮物截留、兩曝兩沉、定期反沖于一 體。
E.臭氧消毒：
廢水經過折流曝氣生物濾池生化處理后，出水再經過臭氧消毒處理，得到 凈化后的養殖廢水。
沼氣凈貯供氣系統：在厭氧消化階段會產生大量的沼氣，統一收集后通過 管道接入沼氣凈貯供氣系統，該系統包括沼氣氣水分離器、沼氣脫硫裝置、貯 氣柜、沼氣增壓裝置、沼氣阻火器、余熱回收裝置等。沼氣凈化采用低壓脫硫 和高壓脫水技術，整套系統集中了低壓濕式柜和干式貯氣柜的優點，可廣泛應 用于沼氣、天然氣的收集、貯存和應用，能實現可調恒壓供氣、容易控制、方 便使用，用氣效果穩定�？梢越嫡託庥脕戆l(fā)電，降低廢水處理成本。
與現有技術相比，本發明的有益效果為：
有機廢水通過進料斗進入勻漿池中，在攪拌作用下調配均勻后打入?yún)捬醢l(fā) 酵系統，沼氣池和上流式厭氧污泥床反應器統稱為厭氧發酵系統采取前槽，厭 氧發酵系統采取前槽(即沼氣池)和后槽(即上流式厭氧污泥床反應器)設計。 沼氣池為高負荷區。沼氣池底部設有攪拌裝置，使高濃度的有機廢水在厭氧發 酵系統前槽形成完全混合的狀態，以達到較好的去除效果。沼氣池頂部設有回 流噴淋系統，以達到內循環攪拌及防止浮渣結殼。沼氣池頂部設有出水口，底 部設有污泥排放口，厭氧消化過程中產生的沉渣通過污泥排放口排到污泥濃縮 池，沉淀濃縮后經污泥泵抽走。上流式厭氧污泥床反應器為中負荷區，設有三 相分離器，底部進水、上部出水，有機廢水中有機物與厭氧微生物充分接觸， 有利于有機物的分解，有機廢水進入循環式活性污泥生物反應器繼續有機物的 降解。活性污泥反應池一般分為以下幾個步驟：曝氣階段，由曝氣裝置向反應 池內充氧，有機污染物被微生物氧化分解，同時污水中的NH3-N在微生物的硝 化作用轉化為NO3-N。沉淀階段，此時停止曝氣，微生物利用水中剩余的DO 進行氧化分解。反應池逐漸由好氧狀態向缺氧狀態轉化，開始進行反硝化反應。 活性污泥逐漸沉到池底，上層水變清。潷水階段，沉淀結束后，置于反應池末 端的潷水器開始工作，自上而下逐漸排出上清液，然后上清液流入微電解反應 器，微電解反應器采用底部進水、上部出水方式，池子內部填充鐵和碳。微電 解是利用鐵、炭具有微電池反應、絮凝作用，對降低COD的含量和脫色效果明 顯。接著進入折流曝氣生物濾池(BBAF)，折流曝氣生物濾池(BBAF)集曝氣、 快速過濾、懸浮物截留、兩曝兩沉、定期反沖于一體，是一種典型的高負荷、 淹沒式、固定化生物床的環流脫氮除磷反應器，處理后的污水優于排放標準， 可實現中水回用。
本發明包括依次相連的進料斗、勻漿池、沼氣池、上流式厭氧污泥床反應 器、循環式活性污泥生物反應器、微電解反應器、折流曝氣生物濾池和臭氧消 毒池，沼氣池連接有污泥濃縮池，工藝簡單，反應過程濃度梯度大，不易發生 污泥膨脹;抗負荷沖擊能力強，處理效果好;通過調整運行周期以及控制各工 序時間的長短，同時BBAF脫氮、除磷效果明顯，且不需額外增加反應器。
