申請日2015.09.16

　　公開(公告)日2015.12.23

　　IPC分類號B01D36/04

　　摘要

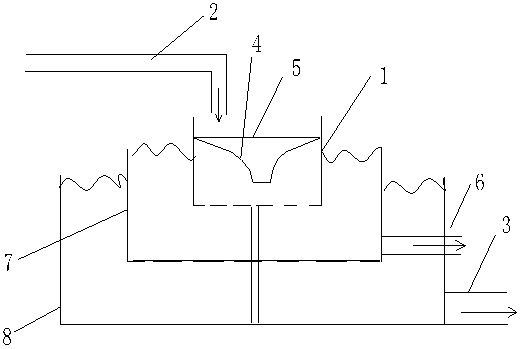

　　本發明涉及環繞式多層污水處理裝置，包括第一過濾池和環繞設置于第一過濾池外層的第二過濾池，第一過濾池為多級固體物過濾池，第二過濾池為去除漂浮物的雙層結構，第一過濾池上方設置有污水進水管，第一過濾池底部設置為鏤空結構，第一過濾池內安裝有過濾裝置，過濾裝置包括階梯型過濾板，上階梯型過濾板上活動連接有方形過濾板，階梯型過濾板由左右兩側階梯狀板呈V型相接構成;第二過濾池包括沉降池，沉降池外層設置有環繞的漂浮物清理池，沉降池位于沉降池和漂浮物清理池之間，沉降池下部設有帶濾網的出水管，出水管穿過漂浮物清理池、并伸出到漂浮物清理池外部;漂浮物清理池設置有漂浮物排出管，漂浮物排出管直徑大于出水管的直徑。

　　摘要附圖



　　權利要求書

　　1.一種環繞式多層污水處理裝置，其特征在于，包括第一過濾池(1)和環繞設置于所述第一過濾池(1)外層的第二過濾池，所述第一過濾池(1)為多級固體物過濾池，所述第二過濾池為去除漂浮物的雙層結構，所述第一過濾池(1)上方設置有污水進水管(2)，所述第一過濾池(1)底部設置為鏤空結構，所述第一過濾池(1)內安裝有過濾裝置，所述過濾裝置包括階梯型過濾板(4)，所述上階梯型過濾板(4)上活動連接有方形過濾板(5)，所述階梯型過濾板(4)由左右兩側階梯狀板呈V型相接構成;所述第二過濾池包括沉降池(7)，所述沉降池(7)外層設置有環繞的漂浮物清理池(8)，所述沉降池(7)位于沉降池和漂浮物清理池之間，所述沉降池(7)下部設有帶濾網的出水管(6)，所述出水管(6)穿過所述漂浮物清理池(8)、并伸出到所述漂浮物清理池(8)外部;所述漂浮物清理池(8)設置有漂浮物排出管(3)，所述漂浮物排出管(3)直徑大于所述出水管(6)的直徑。

　　2.根據權利要求1所述的環繞式多層污水處理裝置，其特征在于，所述階梯型過濾板(4)的左右兩側階梯狀板上對稱設置有多個臺階面。

　　3.根據權利要求2所述的環繞式多層污水處理裝置，其特征在于，所述臺階面為斜面。

　　4.根據權利要求1所述的環繞式多層污水處理裝置，其特征在于，所述漂浮物排出管(3)設置于所述漂浮物清理池(8)的側面下部。

　　5.根據權利要求1所述的環繞式多層污水處理裝置，其特征在于，所述第一過濾池(1)和所述沉降池(7)橫截面均為圓形。

　　說明書

　　一種環繞式多層污水處理裝置

　　技術領域

　　本發明涉及污水處理技術領域，更具體地說，涉及一種環繞式多層污水處理裝置。

　　背景技術

　　隨著城市人口的日益膨脹和工農業的不斷發展，水環境污染事故發生頻繁，嚴重的危害了人、畜的健康乃至生命。許多湖泊和水庫因氮、磷的排放造成水體富營養化，嚴重威脅到人類的生產生活和生態平衡�，F(xiàn)有污水工藝是，先通過粗格柵的原污水經過污水提升泵提升后，經過格柵或者砂濾器，之后進入沉砂池，經過砂水分離的污水進入初次沉淀池，以上為一級處理(即物理處理)，初沉池的出水進入生物處理設備，有活性污泥法和生物膜法，(其中活性污泥法的反應器有曝氣池，氧化溝等，生物膜法包括生物濾池、生物轉盤、生物接觸氧化法和生物流化床)，生物處理設備的出水進入二次沉淀池，二沉池的出水經過消毒排放或者進入三級處理，一級處理結束到此為二級處理，三級處理包括生物脫氮除磷法，混凝沉淀法，砂濾法，活性炭吸附法，離子交換法和電滲析法。二沉池的污泥一部分回流至初次沉淀池或者生物處理設備，一部分進入污泥濃縮池，之后進入污泥消化池，經過脫水和干燥設備后，污泥被最后利用。

　　利用格柵或過濾器對污水進行初步凈化是大多數污水處理的必要工藝程序，現有技術采用簡單的過濾裝置對污水過濾難免出現堵塞且不便于清理的現象。

　　發明內容

　　本發明要解決的技術問題在于，針對現有技術的上述缺陷，提供一種環繞式多層污水處理裝置。

　　本發明解決其技術問題所采用的技術方案是：

　　構造一種環繞式多層污水處理裝置，其中，包括第一過濾池和環繞設置于所述第一過濾池外層的第二過濾池，所述第一過濾池為多級固體物過濾池，所述第二過濾池為去除漂浮物的雙層結構，所述第一過濾池上方設置有污水進水管，所述第一過濾池底部設置為鏤空結構，所述第一過濾池內安裝有過濾裝置，所述過濾裝置包括階梯型過濾板，所述上階梯型過濾板上活動連接有方形過濾板，所述階梯型過濾板由左右兩側階梯狀板呈V型相接構成;所述第二過濾池包括沉降池，所述沉降池外層設置有環繞的漂浮物清理池，所述沉降池位于沉降池和漂浮物清理池之間，所述沉降池下部設有帶濾網的出水管，所述出水管穿過所述漂浮物清理池、并伸出到所述漂浮物清理池外部;所述漂浮物清理池設置有漂浮物排出管，所述漂浮物排出管直徑大于所述出水管的直徑。

　　本發明所述的環繞式多層污水處理裝置，其中，所述階梯型過濾板的左右兩側階梯狀板上對稱設置有多個臺階面。

　　本發明所述的環繞式多層污水處理裝置，其中，所述臺階面為斜面。

　　本發明所述的環繞式多層污水處理裝置，其中，所述漂浮物排出管設置于所述漂浮物清理池的側面下部。

　　本發明所述的環繞式多層污水處理裝置，其中，所述第一過濾池和所述沉降池橫截面均為圓形。

　　本發明的有益效果在于：采用多級環繞式污水過濾池既能過濾固體廢物又能去除漂浮物的二級污水過濾池;第一過濾池中的方形過濾板和由左右兩側階梯狀板呈V型相接構成的階梯形過濾板的配合使用，具有多級過濾的作用，且階梯形過濾板能使污水具有更多停留表面，進一步提高過濾效果;另外，去除漂浮物的環繞式多層污水處理裝置針對性強，容易操作，結構簡單，建造維護成本低的優點。適合產生污水中只含有漂浮污染物如塑料粉末、橡膠粉末、輕質油類和其它輕質有機化工液體的處理。
