申請日2015.09.16

　　公開(公告)日2015.12.23

　　IPC分類號C02F9/10; C02F9/04

　　摘要

　　本發明涉及一種去除火力發電廠脫硫廢水中高價離子裝置，包括通過導管依次連接的高壓泵、過濾器、鈉濾膜分離器、中間水箱、給水泵、離子交換器及提純鹽溶液箱;所述離子交換器包括依次連接的高價陽離子交換器及高價陰離子交換器，并在之間設置一閥門;鈉濾膜分離器與高價陽離子交換器和高價陰離子交換器之間設置一濃水箱;提純鹽溶液箱與一鹽溶液箱連接，并在之間設置一鹽液輸送泵。本發明的優點在于：去除火力發電廠脫硫廢水中高價離子裝置首次采用專用膜和離子交換技術結合，實現高價離子與低價離子的分離，整個裝置自動化程度高，能實現無人值守的要求，同時裝置對環境友好，不產生二次污染。

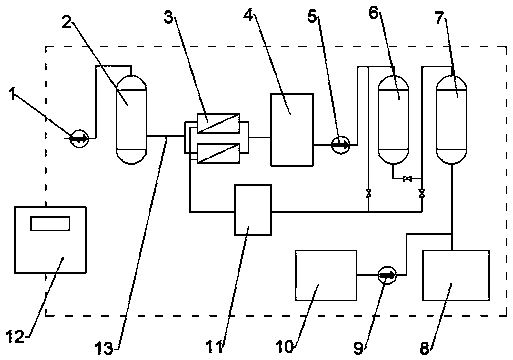

　　摘要附圖



　　權利要求書

　　1.一種去除火力發電廠脫硫廢水中高價離子裝置，其特征在于：包括通過導管依次連接的高壓泵、過濾器、鈉濾膜分離器、中間水箱、給水泵、離子交換器及提純鹽溶液箱;

　　所述離子交換器包括依次連接的高價陽離子交換器及高價陰離子交換器。

　　2.根據權利要求1所述的一種去除火力發電廠脫硫廢水中高價離子裝置，其特征在于：所述鈉濾膜分離器與高價陽離子交換器和高價陰離子交換器之間設置一濃水箱。

　　3.根據權利要求1所述的一種去除火力發電廠脫硫廢水中高價離子裝置，其特征在于：所述提純鹽溶液箱與一鹽溶液箱連接，并在之間設置一鹽液輸送泵。

　　4.根據權利要求1所述的一種去除火力發電廠脫硫廢水中高價離子裝置，其特征在于：所述去除火力發電廠脫硫廢水中高價離子裝置外部設置一控制面板。

　　說明書

　　一種去除火力發電廠脫硫廢水中高價離子裝置

　　技術領域

　　本發明涉及一種高價離子處理裝置，特別涉及一種去除火力發電廠脫硫廢水中高價離子裝置。

　　背景技術

　　火力發電廠的脫硫廢水中的主要離子成分為：氯離子、硫酸根離子、鈉離子、鈣離子、鎂離子、鐵離子等，為使廢水得到充分利用，即可去除廢水中的二價以上的離子，使水中留有氯離子和鈉離子，再蒸發結晶為工業鹽。但是傳統的脫硫廢水處理裝置中，并無用于制造氯化鈉的設備，廢水經簡單處理即排放，對環境污染大，因此急需研制一種分離高效且對環境污染小的去除火力發電廠脫硫廢水中高價離子裝置，經檢索，未發現與本發明相同或相似的技術方案。

　　發明內容

　　本發明要解決的技術問題是提供一種分離高效且對環境污染小的去除火力發電廠脫硫廢水中高價離子裝置。

　　為解決上述技術問題，本發明的技術方案為：一種火力發電廠脫硫廢水中高價離子裝置，其創新點在于：包括通過導管依次連接的高壓泵、過濾器、鈉濾膜分離器、中間水箱、給水泵、離子交換器及提純鹽溶液箱;

　　所述離子交換器包括依次連接的高價陽離子交換器及高價陰離子交換器。

　　進一步的，所述鈉濾膜分離器與高價陽離子交換器和高價陰離子交換器之間設置一濃水箱。

　　進一步的，所述提純鹽溶液箱與一鹽溶液箱連接，并在之間設置一鹽液輸送泵。

　　進一步的，所述去除火力發電廠脫硫廢水中高價離子裝置外部設置一控制面板。

　　本發明的優點在于：

　　(1)去除火力發電廠脫硫廢水中高價離子裝置首次采用專用膜和離子交換技術結合，實現高價離子與低價離子的分離，其中鈉濾膜分離器去除率達到80%～90%，離子交換器的去除率達到99.5%以上，從而得到含有氯離子和鈉離子的溶液，最后蒸發結晶得到工業鹽;整個裝置對環境友好，不產生二次污染。

　　(2)鈉濾膜分離器與高價陽離子交換器和高價陰離子交換器之間設置一濃水箱，主要由于鈉濾膜分離器能夠?qū)Σ煌瑑r態的離子進行透析，透過水分子和一些一價的離子，截留二價以上的離子和其他顆粒，并進入濃水箱;當在離子交換器中進行第二次溶液分離時，含有鈉離子和氯離子的溶液流入提純?nèi)芤合�，二價以上的離子和其他顆粒再次進入濃水箱，防止引發環境污染，結構設置合理。

　　(3)提純鹽溶液箱與一鹽溶液箱連接，并在之間設置一鹽液輸送泵，將鹽溶液投加到提純鹽溶液箱中主要是對處理完的溶液進行酸化，排除溶液中的銀離子、碳酸根離子等的干擾，提純效果更好。

　　(4)裝置外部設置一控制面板，實現自動化控制，能實現無人值守的要求，工作效率高。
