申請日2015.09.16

　　公開(公告)日2015.12.02

　　IPC分類號C02F103/18; C02F9/04

　　摘要

　　本發明公開了一種防污堵的脫硫廢水處理系統和處理方法，系統包括污泥緩沖罐和依次連接的廢水預沉箱、中和箱、反應箱、絮凝箱、濃縮澄清池以及排放水池，廢水預沉箱和濃縮澄清池均與污泥緩沖罐連接，污泥緩沖罐連通污泥回流泵，污泥緩沖罐通過排泥泵與脫水機連接。將來自脫硫系統的廢水依次進行預沉淀、中和去除重金屬和F離子、使膠體顆粒和懸浮顆粒凝聚和聚集、澄清以及調節pH值后外排，廢水處理過程中產生的污泥被輸送到污泥緩沖罐，混合充分后被輸送到脫水機脫水。污泥緩沖罐可以將濃縮澄清池和廢水預沉箱中的污泥進行緩沖混勻，避免了濃縮澄清池運行過程中刮泥機刮泥出現的成股不均勻泥漿對脫水機出泥濃度甚至堵塞脫水機的現象的發生。

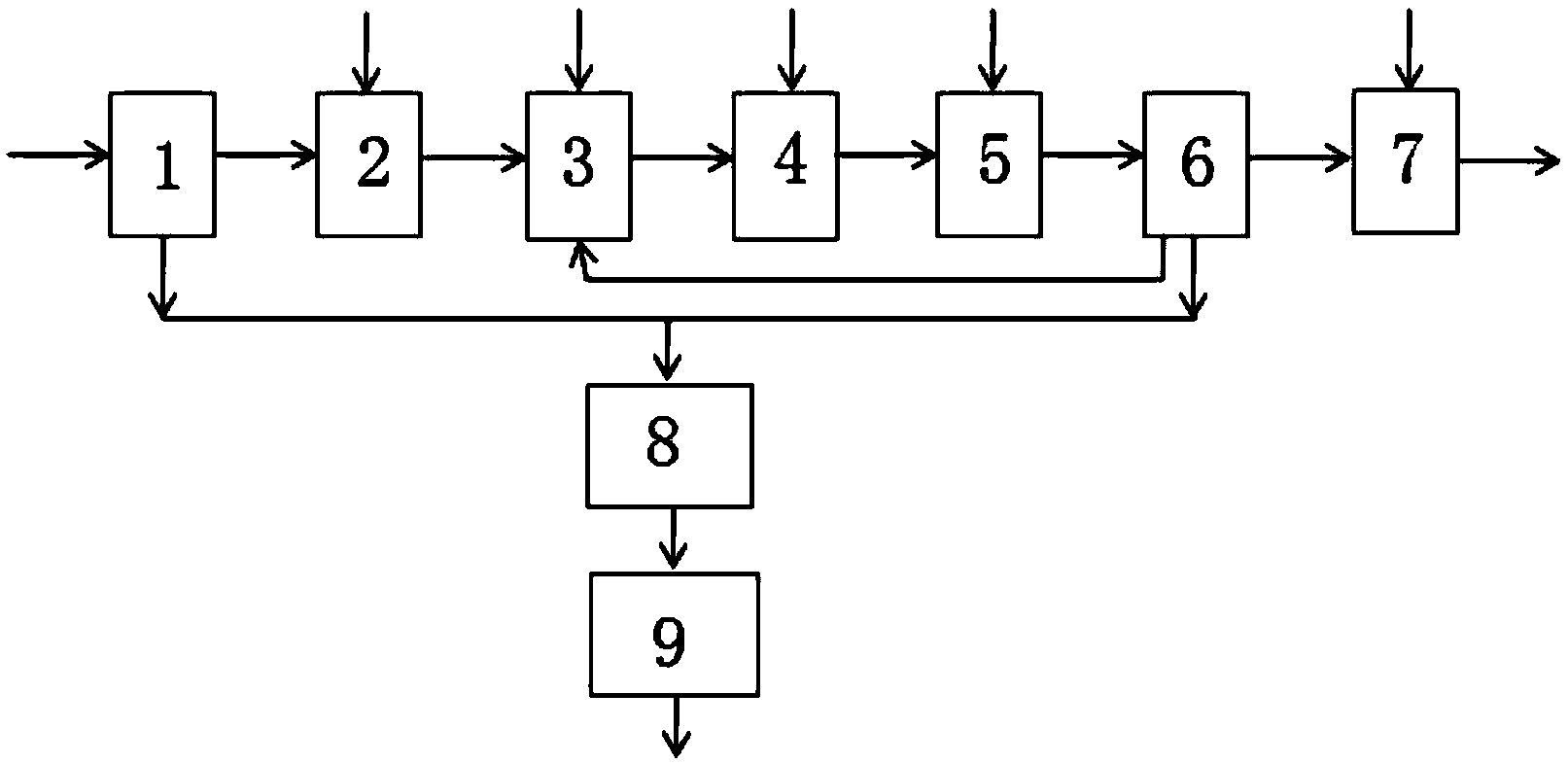

　　摘要附圖



　　權利要求書

　　1.一種防污堵的脫硫廢水處理系統，其特征在于：包括污泥緩沖罐和依次連接的廢水預 沉箱、中和箱、反應箱、絮凝箱、濃縮澄清池以及排放水池，廢水預沉箱和濃縮澄清池均與 污泥緩沖罐連接，污泥緩沖罐連通污泥回流泵，污泥緩沖罐通過排泥泵與脫水機連接。

　　2.根據權利要求1所述的脫硫廢水處理系統，其特征在于：所述廢水處理系統還包括用 于降低廢水中COD含量的緩沖水池，緩沖水池分別與廢水預沉箱和中和箱連接。

　　3.一種防污堵的脫硫廢水處理方法，其特征在于：包括如下步驟：將來自脫硫系統的廢 水依次進行預沉淀、中和去除重金屬和F離子、使膠體顆粒和懸浮顆粒凝聚和聚集、澄清以及 調節pH值后外排，廢水處理過程中產生的污泥被輸送到污泥緩沖罐，混合均勻后被輸送到脫 水機脫水。

　　4.根據權利要求3所述的脫硫廢水處理方法，其特征在于：收集在污泥緩沖罐中的污泥 使用污泥回流泵混合均勻。

　　5.根據權利要求3所述的脫硫廢水處理方法，其特征在于：在污泥回收罐中混合均勻的 污泥被排泥泵輸送至脫水機進行脫水。

　　6.根據權利要求3所述的脫硫廢水處理方法，其特征在于：廢水預沉淀后，將廢水輸送 到緩沖水池，并在廢水中加入次氯酸鈉以降低水中的COD含量。

　　7.根據權利要求3所述的脫硫廢水處理方法，其特征在于：澄清過程中的清水通過濃縮 澄清池的溢流堰溢流至排放水池。

　　8.根據權利要求3所述的脫硫廢水處理方法，其特征在于：澄清過程中產生的泥渣一部 分被輸送到中和箱，提供沉淀所需的晶核。

　　9.根據權利要求3所述的脫硫廢水處理方法，其特征在于：污泥脫水后的濾液被輸送到 所述緩沖水池中。

　　10.根據權利要求3所述的脫硫廢水處理方法，其特征在于：所述中和步驟是將廢水的pH 值調節到8.8-9.2。

　　說明書

　　一種防污堵的脫硫廢水處理系統及處理方法

　　技術領域

　　本發明涉及一種防污堵的脫硫廢水處理系統及處理方法，屬于廢水處理工藝技術領域。

　　背景技術

　　目前，常規的脫硫廢水處理系統包括依次連接的中和箱、反應箱、絮凝箱、濃縮澄清 池以及排放水池，廢水經過這些裝置后，清水在排放池中調節好pH值后回用，濃縮澄清池 中的泥漿則由刮泥機刮至脫水機進行脫水。這種工藝和系統存在如下兩個問題：1、由于脫 硫系統來廢水懸浮物含量高，常規工藝存在懸浮物在三聯箱(中和箱、反應箱、絮凝箱) 中沉積造成三聯箱和管路污堵，清理困難。2、濃縮澄清池的底部污泥采用刮泥機成股刮出， 因?yàn)闈饪s澄清池內上部為水，下部是泥，刮泥機運行時，經常會出現刮泥機刮出的泥漿， 前一股濃度高(3～5%)，下一股濃度低(1～2%)，這樣一股濃，一股稀，直接進入脫水機 的泥漿濃度不均勻，脫水機無法適應變化范圍如此大的工況，會影響出泥濃度甚至污堵脫 水機。

　　發明內容

　　為了解決現有技術中存在的不足，提供一種防污堵的脫硫廢水處理系統及處理方法。

　　為實現上述目的，本發明的技術方案為：

　　一種防污堵的脫硫廢水處理系統，包括污泥緩沖罐和依次連接的廢水預沉箱、中和箱、 反應箱、絮凝箱、濃縮澄清池以及排放水池，廢水預沉箱和濃縮澄清池均與污泥緩沖罐連接， 污泥緩沖罐連通污泥回流泵，污泥緩沖罐通過排泥泵與脫水機連接。

　　優選的，所述廢水處理系統還包括用于降低廢水中COD含量的緩沖水池。廢水預沉池的 清水溢流到緩沖水池，在緩沖水池內加入氧化劑次氯酸鈉以降低廢水中的COD含量，延長 COD氧化分解時間，降低其對后續工藝反應的影響。緩沖水池的清水通過提升泵提升至中和 箱。

　　一種防污堵的脫硫廢水處理方法，包括如下步驟：將來自脫硫系統的廢水依次進行預沉 淀、中和去除重金屬和F離子、使膠體顆粒和懸浮顆粒凝聚和聚集、澄清以及調節pH值后外 排，廢水處理過程中產生的污泥被輸送到污泥緩沖罐，混合均勻后被輸送到脫水機脫水。

　　優選的，收集在污泥緩沖罐中的污泥使用污泥回流泵混合均勻。污泥回流泵將使污泥混 合均勻，然后被輸送到脫水機進行脫水，可以保證脫水機接收到的污泥的濃度均勻，使脫水 機的負荷保持一致，保證脫水機工作的暢通，可以有效延長脫水機的工作壽命。

　　優選的，在污泥回收罐中混合均勻的污泥被排泥泵輸送至脫水機進行脫水。

　　優選的，澄清過程中的清水通過濃縮澄清池的溢流堰溢流至排放水池。澄清后的清水經 溢流堰溢流，使?jié)饪s澄清池中的清水保持靜止，有利于泥渣沉降，保證了澄清的效果。

　　優選的，澄清過程中產生的泥渣一部分被輸送到中和箱，提供沉淀所需的晶核。進入中 和箱中的廢水在預沉池中沉淀過了，后續絮凝反應動力不足，所以將澄清池中的一部分泥渣 輸送到中和箱，提供后續絮凝過程中所需的晶核，加速絮凝速度，使廢水得到最好的凈化。

　　優選的，廢水預沉淀后，將廢水輸送到緩沖水池，并在廢水中加入次氯酸鈉以降低水中 的COD含量。次氯酸鈉的加藥量與水中的活性COD含量有關系，由于脫硫廢水的活性COD含 量不同且無法測量，因此次氯酸鈉的加藥量不同且需要經過試驗確定加藥量，實際運行時一 般按照余氯1ppm進行控制。

　　進一步優選的，污泥脫水后的濾液被輸送到所述緩沖水池中。由于濾出液中懸浮物等各 項指標超標的可能性較大，進入緩沖水池，進而重新進入處理流程，以去除各種超標物質， 使廢水得到徹底凈化，避免將濾液直接回收利，對設備造成損害。而本發明在試驗過程中發 現，濾液中的很多指標溶液超標，如COD含量，懸浮物的含量，所以將其進行重新處理。

　　優選的，所述中和步驟是將廢水的pH值調節到8.8-9.2。pH值為8.8-9.2時，廢水中大部分 帶正電荷離子形成難溶氫氧化物沉淀，因此可以去除大部分重金屬，另外氟離子和鈣結合形 成沉淀去除氟離子。

　　現有的廢水處理系統中，一般不經過泥漿的預沉降，直接將廢水進行除重金屬、除懸浮 物等的處理，這樣由于廢水中的泥漿過多，容易堵塞處理裝置，另外，現有的廢水處理系統 中在澄清池沉降后的污泥都是由機械裝置刮出，會導致刮出的污泥的濃度不均勻，導致脫水 機無法適應這種濃度的變化，影響出泥濃度，甚至堵塞脫水機和影響脫水機的壽命。雖然存 在這個問題，但是由于傳統的方法都是由刮泥機刮出，即使脫水機出現什么問題，工作人員 也不會意識到這是因?yàn)槲勰嗟臐舛炔痪鶆驅е碌�，因�(yàn)槎紩?huì)有思維定式，認為脫水機出現問 題應該在脫水機上找問題，不會考慮到是刮泥方式引起的。

　　本發明中的廢水處理系統突破了該思維定式，提出了多種影響脫水機使用壽命和脫水機 堵塞的因素，如脫水機的功率、污泥的處理速度等，然而經過長期實驗發現(因?yàn)槊撍畽C(jī)出 現故障也不是經常發生，所以需要進行長期觀察才能最終得出結論)，這些都不會對脫水機 的性能產生較大影響;最后無意間發現，刮泥機會導致污泥的濃度出現不均勻的現象，脫水 機的故障或許是由于污泥的濃度不均勻造成的，然后對該問題進行了驗證，最后發現確實是 這一問題造成的。可見，本發明的問題的提出過程也不是顯而易見的。

　　本發明的有益效果為：

　　1、本發明設置了廢水預沉箱對廢水中的高濃度懸浮物進行預沉，防止污泥將中和箱、反 應箱和絮凝箱堵塞。

　　2、本發明的污泥緩沖罐可以將濃縮澄清池和廢水預沉箱中的污泥進行緩沖混勻，避免了 濃縮澄清池運行過程中刮泥機刮泥出現的成股不均勻泥漿對脫水機出泥濃度造成影響(脫水 機來的污泥濃度高則出泥濃度高，反之則濃度低，因此脫水機來的泥漿即濃縮澄清池的排泥 不均勻會造成出泥濃度忽高忽低，脫水機為適應此變化頻繁做自動調整，影響壽命。調整幅 度超過限值會造成污堵)。
