申請日2015.11.05
公開(公告)日2017.05.10
IPC分類號B01D61/00; B01D61/36; B01D61/58; B01D71/02; F01K25/00; F03G7/00
摘要
按照實施方式的水處理方法是使用包括含水的對象液和驅動溶液的作業介質的水處理方法。驅動溶液是在與水之間產生滲透壓差的高滲透壓液。該方法包括：(1)在用滲透膜分隔的滲透壓發生器中，利用在對象液和驅動溶液之間產生的滲透壓差，產生水和驅動溶液的混合液的流束，(2)將混合液的流束輸送至氣化分離部，(3)利用壓力差分離水和驅動溶液，以及(4)對用所述氣化分離部分離的驅動溶液進行再利用。
權利要求書
1.一種水處理方法，其特征在于：其是使用包括含水的對象液和驅動溶液的作業介質的水處理方法，所述驅動溶液是在與水之間產生滲透壓差的高滲透壓液，該方法包括：

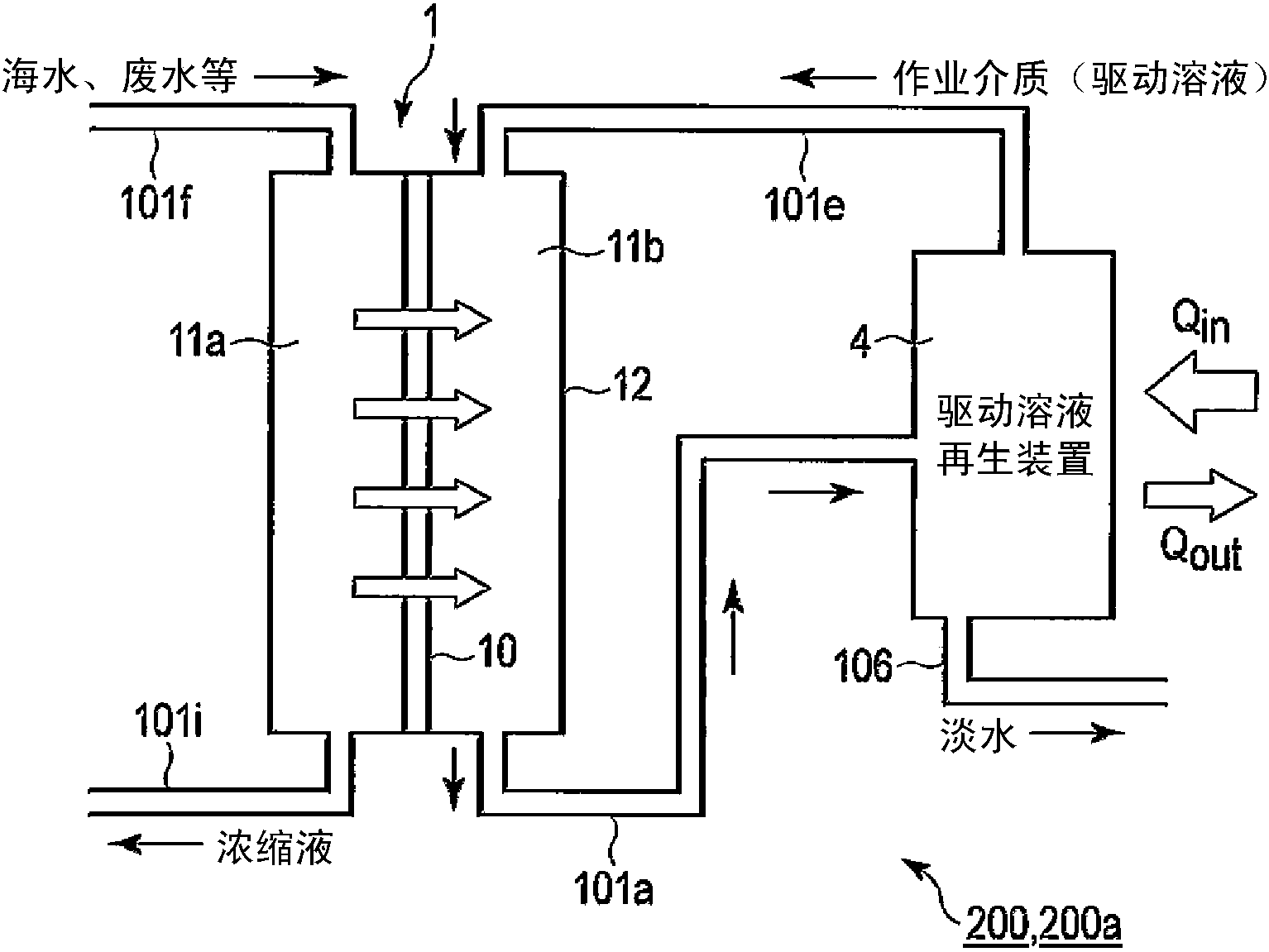

(1)在具有用滲透膜分隔的第1室和第2室的滲透壓發生器中，利用在收容于所述第1室內的所述對象液和收容于所述第2室內的所述驅動溶液之間產生的滲透壓差，產生包含所述水和所述驅動溶液的混合液的流束;
(2)在具有用沸石膜分隔的第3室和第4室的氣化分離部中，將所述混合液的流束輸送至所述第3室;
(3)利用所述第4室內和所述第3室內的壓力差，使從所述第3室通過所述沸石膜的水向所述第4室移動，從而將水和驅動溶液分離;以及
(4)將被所述氣化分離部分離的所述驅動溶液輸送至所述滲透壓發生器的所述第2室。
2.根據權利要求1所述的水處理方法，其特征在于：所述水處理包括對所述對象液進行淡水化和/或水質凈化，進一步具有將被所述氣化分離部分離的水加以回收的工序。
3.根據權利要求1所述的水處理方法，其特征在于：所述水處理包括發電，進一步具有利用從所述滲透壓發生器流出的所述混合液的流束而旋轉的渦輪、將使該渦輪旋轉后的該混合液輸送至所述氣化分離部的管線、以及將通過所述氣化分離部分離的水輸送至所述滲透壓發生器的所述第1室的管線。
4.根據權利要求1所述的水處理方法，其特征在于：
所述水處理包括發電、和對所述對象液進行淡水化和/或水質凈化;
進一步具有：利用從所述滲透壓發生器流出的所述混合液的流束而旋轉的渦輪，
將使所述渦輪旋轉后的所述混合液輸送至所述氣化分離部的管線，以及
用于收容被所述氣化分離部分離的水的回收罐。
5.根據權利要求1～4中任一項所述的水處理方法，其特征在于：所述沸石膜為菱沸石型沸石。
6.根據權利要求1～5中任一項所述的水處理方法，其特征在于：所述水和所述驅動溶液的分離采用滲透氣化膜法來進行。
7.根據權利要求1～6中任一項所述的水處理方法，其特征在于：所述驅動溶液為醇或者多元醇。
8.根據權利要求1～6中任一項所述的水處理方法，其特征在于：所述驅動溶液從叔丁醇、異丙醇、包含用下述式1表示的化合物的多元醇、以及它們的水溶液中加以選擇;
其中，n為0以上的整數。
9.根據權利要求1～8中任一項所述的水處理方法，其特征在于：進一步包括向所述氣化分離部供給來自排熱的熱。
10.一種水處理系統，其特征在于：其是使用包含含水的對象液和驅動溶液的作業介質對該對象液進行處理的水處理系統，該水處理系統具有：
(1)作業介質，其中所述驅動溶液是在與水之間產生滲透壓差的高滲透壓液;
(2)滲透壓發生器，其具有用滲透膜分隔的第1室和第2室，利用在收容于所述第1室內的所述對象液和收容于所述第2室內的所述驅動溶液之間產生的滲透壓差，產生包含所述水和所述驅動溶液的混合液的流束;
(3)氣化分離部，其具有用沸石膜分隔的第3室和第4室，在所述第3室內收容有所述混合液，利用所述第4室內和所述第3室內的壓力差而使從所述第3室通過所述沸石膜的水向所述第4室移動，由此將水和驅動溶液分離;
(4)第1管線，用于向所述滲透壓發生器的所述第1室內輸送被所述氣化分離部分離的所述水;以及
(5)第2管線，用于向所述滲透壓發生器的所述第2室內輸送被所述氣化分離部分離的所述驅動溶液。
11.根據權利要求10所述的水處理系統，其特征在于：
所述水處理包括對所述對象液進行淡水化和/或水質凈化;
進一步具有用于收容被所述氣化分離部分離的水的回收罐。
12.根據權利要求10所述的水處理系統，其特征在于：所述水處理包括發電，進一步具有利用從所述滲透壓發生器流出的所述混合液的流束而旋轉的渦輪、和將使該渦輪旋轉后的該混合液輸送至所述氣化分離部的管線。
13.根據權利要求10所述的水處理系統，其特征在于：
所述水處理包括發電、和對該對象液進行淡水化和/或水質凈化;
進一步具有：利用從所述滲透壓發生器流出的所述混合液的流束而旋轉的渦輪，
將使所述渦輪旋轉后的所述混合液輸送至所述氣化分離部的管線，以及
用于收容被所述氣化分離部分離的水的回收罐。
14.根據權利要求10～13中任一項所述的水處理系統，其特征在于：所述沸石膜為菱沸石型沸石。
15.根據權利要求10～14中任一項所述的水處理系統，其特征在于：所述驅動溶液和所述水的分離采用滲透氣化膜法來進行。
16.根據權利要求10～15中任一項所述的水處理系統，其特征在于：所述驅動溶液從叔丁醇、異丙醇、包含用下述式1表示的化合物的多元醇、以及它們的水溶液中加以選擇;
其中，n為0以上的整數。
17.一種水處理裝置，其包括：
滲透壓發生器，其具有滲透膜、被所述滲透膜分隔且用于收容含水的對象液的第1室、以及用于收容在與水之間產生滲透壓差的驅動溶液的第2室;
氣化分離部，導入包含從所述滲透壓發生器流出的所述驅動溶液和引入所述驅動溶液中的水的混合液，利用壓力差使該混合液的水在沸石膜中通過，從而將水和驅動溶液分離;以及
管線，將通過所述氣化分離部分離的所述驅動溶液輸送至所述滲透壓發生器的所述第2室。
18.根據權利要求17所述的水處理裝置，其特征在于：所述水處理包括對所述對象液進行淡水化和/或水質凈化，進一步具有用于收容被所述氣化分離部分離的所述水的回收罐。
19.根據權利要求17所述的水處理裝置，其特征在于：所述水處理包括發電，進一步具有利用從所述滲透壓發生器流出的所述混合液的流束而旋轉的渦輪、將使該渦輪旋轉后的所述混合液輸送至所述氣化分離部的管線、以及將通過所述氣化分離部分離的所述水輸送至所述滲透壓發生器的所述第1室的管線。
20.根據權利要求17所述的水處理裝置，其特征在于：
所述水處理包括發電、和對所述對象液進行淡水化和/或水質凈化;
進一步具有：利用從所述滲透壓發生器流出的所述混合液的流束而旋轉的渦輪，
將使所述渦輪旋轉后的所述混合液輸送至所述氣化分離部的管線，以及
用于收容被所述氣化分離部分離的所述水的回收罐。
說明書
水處理方法、水處理系統以及水處理裝置
技術領域
本發明的實施方式涉及水處理方法、水處理系統以及水處理裝置。
背景技術
如果用滲透膜隔離低濃度的溶液和高濃度的溶液，則低濃度的溶液的溶劑透過滲透膜而向高濃度的溶液側移動。為人所知的有通過利用溶劑產生移動的現象，使渦輪旋轉而進行發電的滲透壓發電裝置。
滲透壓發電裝置有在封閉系統中使作業介質循環而進行發電的循環型滲透壓發電裝置。例如，為人所知的有利用碳酸銨水溶液作為作業介質的發電裝置。在該裝置中，因濃度相互不同的2種碳酸銨水溶液之間的滲透壓差而產生的水流使渦輪旋轉。為了再利用使渦輪旋轉后的碳酸銨水溶液而對其進行加熱，便分離為二氧化碳?xì)怏w以及氨氣、和濃度非常低的碳酸銨水溶液。分離的二氧化碳?xì)怏w以及氨氣再次導入水中。由此，便得到濃度高的碳酸銨水溶液。得到的濃度不同的2種碳酸銨水溶液一起再循環而用于發電。
碳酸銨的溶解性較高，其100g在常溫下可溶于100mL的水中。因此，可以獲得能夠從海水(3.5Wt%)中吸引淡水(fresh water)這種程度的滲透壓。然后，僅在60℃進行分解，便成為二氧化碳?xì)怏w和氨氣。在使用碳酸銨水溶液的滲透壓發電裝置中，向渦輪輸送以正滲透壓進行加壓的碳酸銨水溶液而發電。正滲透壓下的加壓也可能獲得250個氣壓的壓力。這可以認為是海水的利用滲透壓的滲透壓發電的大約10倍的壓力。
另一方面，在使用碳酸銨的利用正滲透壓的發電中，伴隨著有毒且具有腐蝕性的氨氣的發生，產生體系內的劣化，從而對運行成本產生較大的影響。另外，碳酸銨容易析出。例如，在以6M使用的情況下，在低于50℃下立即析出。因此，在發生滲透膜附近的溫度的降低的情況下，析出的結晶有弄傷滲透膜的危險。這是在室溫下進行維護等時尤其可能發生的危險。為了減少析出的危險，不得不進行在低濃度下的運轉。其結果是，難以獲得充分的滲透壓。
現有技術文獻
專利文獻
專利文獻1：日本特表2010-509540號公報
專利文獻2：國際公開第2005/017352號
專利文獻3：美國專利申請公開第2010/0024423號說明書
非專利文獻
非專利文獻1：Jeffrey R.McCutcheona et al.“A novel ammonia-carbondioxide forward(direct)osmosis desalination process”Desalination 174(2005)1-11
非專利文獻2：R.L.McGinnis et al.“A novel ammonia-carbon dioxideosmotic heat engine for power generation”Science 305(2007)13-19
發明內容
發明所要解決的課題
本發明提供一種能夠以低成本進行運轉的水處理技術。
用于解決課題的手段
按照實施方式的水處理方法是使用包括含水的對象液和驅動溶液(drawsolution)的作業介質的水處理方法。驅動溶液是在與水之間產生滲透壓差的高滲透壓液。該方法包括：(1)在用滲透膜分隔的滲透壓發生器中，利用在對象液和驅動溶液之間產生的滲透壓差，產生水和驅動溶液的混合液的流束，(2)將混合液的流束輸送至氣化分離部，(3)利用壓力差分離水和驅動溶液，以及(4)對用氣化分離部分離的驅動溶液進行再利用。
